Vad är backsight-kontroller och varför är de viktiga?

Vad är syftet med en backsight-kontroll?

En backsight-kontroll gör det möjligt för slutanvändare att kontrollera om totalstationen fortfarande känner igen kontrollpunkterna den mätte under uppställningen som att de befinner sig på samma plats. Om det uppstår fel under en backsight-kontroll rekommenderas omställning.

Fel vid backsight-kontroller är vanligtvis kopplade till att totalstationer påverkas av vind, vibrationer, stativets stabilitet eller att de till och med blivit lätt stötta. Backsight-kontroller går snabbt att utföra och bör göras regelbundet under arbetets gång. Det rekommenderas vanligtvis att en backsight-kontroll utförs var 60:e minut, vilket är samma frekvens som PLT 400:s automatiska kalibrering.

Om felen vid backsight-kontroller är betydande kan du undersöka om arbetsplatsens miljö kan orsaka att verktyget glider eller rör sig något, eller om vibrationer påverkar var verktyget är förankrat. Kontrollera också om de punkter du använder vid backsight-kontroller är pålitliga – blir punkterna själva stötta eller rör sig på grund av arbetsplatsens förhållanden?

Denna artikel om verktygsstabilitet och denna artikel om bästa praxis för kontrollpunkter kan hjälpa till att felsöka konsekvent dåliga backsight-kontroller.

Hur man utför en backsight-kontroll

Steg 1 - Öppna applikationen

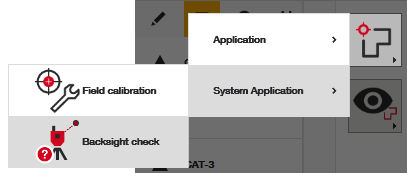

Applikationen för backsight-kontroll finns tillgänglig om du arbetar på ett projekt som har slutfört en stationering med kontrollpunkter. Du hittar den under systemapplikationer:

När den öppnas påminner den dig om applikationens syfte, att du mäter om kontrollpunkter för att kontrollera avvikelser efter den ursprungliga stationeringen:

Steg 2 - Välj kontrollpunkten för mätning

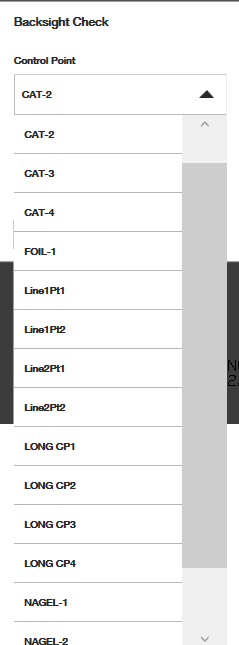

Hela listan med kontrollpunkter visas för dig att använda. Det rekommenderas att du väljer en kontrollpunkt som användes under den senaste stationeringen för att jämföra backsight-kontrollen så nära som möjligt med din ursprungliga uppställning. Men tekniskt sett kan vilken kontrollpunkt som helst från listan väljas. Standardkontrollpunkten som först visas är den första kontrollpunkten som användes under din senaste stationeringsprocess.

Observera dock att de enda kontrollpunkter som inte visas är de som inte har en låsbar prismatyp kopplad till sig. Därför kan kontrollpunkter som inte är prismor, såsom reflekterande mål eller punkter på ytor som mäts direkt med lasern, inte användas i detta steg.

Om det finns en kontrollpunkt som inte visas i denna lista men som du vill använda, se till att redigera punkten i punktlistan från CAD-vyn och tilldela en prismatyp som du tänker använda.

Anledningen till att programvaran endast föreslår kontrollpunkter med en prismamålning är att upprätthålla mätintegritet, eftersom andra mål kan påverkas lättare av miljöförhållanden (ljus, damm, vatten etc.).

Finns det ett annat sätt att utföra en backsight-kontroll?

Ja, men noggrannhet måste iakttas för att upprätta ett backsight-kontrollsystem som är pålitligt. Ett vanligt sätt att göra detta är efter att verktyget initialt stationerats, mäta och registrera dina önskade backsight-punkter på arbetsplatsen. När du vill utföra en manuell backsight-kontroll öppnar du helt enkelt applikationen för mätning och registrering igen och mäter punkterna en andra gång. Du kan enkelt använda surfplattans mätfunktioner för CAD för att kontrollera och visualisera eventuella avvikelser mellan de två mätpunkterna.

Steg 3 - Mät

När den korrekta kontrollpunkten du vill mäta är vald, tryck på den röda mätningsknappen.

Steg 4 - Observera resultaten

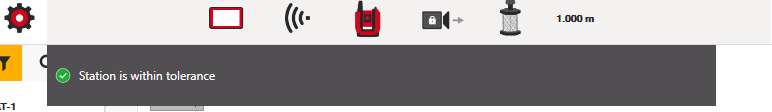

Om dina mätningar visar avvikelser som är inom toleransen som finns i dina inställningar, kommer HCL helt enkelt att föreslå att stationen är inom tolerans. Se denna artikel för att förstå vad toleransinställningar är och hur man ställer in dem.

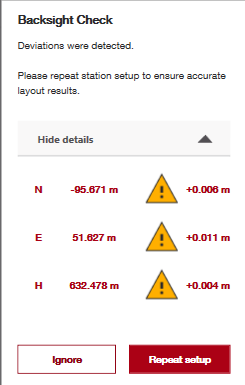

Om du inte har några definierade toleransinställningar, eller om du har en backsight-mätning som ligger utanför din inställda tolerans, kommer du att se avvikelsedata, som visas nedan:

Denna data visar hur den uppmätta punkten skiljer sig från den uppmätta plats som totalstationen ursprungligen fann den på. I exemplet ovan verkar varje koordinat ha en liten millimeterviss avvikelse, och koordinatvärden som ligger utanför toleransinställningarna markeras i rött.

Steg 5 - Omställ och felsök

Om backsight-data är dålig rekommenderas det att ställa om verktyget på dina angivna kontrollpunkter. Efter en omställning är det klokt att låta totalstationen guida dig till en punkt som du tidigare lagt ut under samma arbetsdag för att undersöka eventuella avvikelser mellan den gamla stationeringen och den nya stationeringen du just utfört.
