Applikationen Slope används för att mäta och utvärdera geometrin på en lutning mellan två punkter. Den ger detaljerad information såsom start- och slutnivåer, horisontellt avstånd och lutningsvinkel uttryckt i både procent och grader.
För att använda Slope-applikationen måste verktyget vara stationerat. För mer information om stationering, se denna artikel.
En hjälpsam video om applikationen finns nedan:
Hur man använder Slope-applikationen
- Öppna ditt projekt: Börja med att öppna ett projekt på surfplattan.
-
Öppna applikationen: Öppna Slope-applikationen antingen från startskärmen eller från sidomenyn i CAD-vyn.
- Om applikationen inte finns på startskärmen, välj Lägg till genväg och lägg till Slope-applikationen.
-
Välj funktion
- På höger sida av skärmen, välj en av de tillgängliga funktionerna:
- Capture
- Mark
- Varje funktion tjänar ett olika syfte inom Slope-arbetsflödet.
- På höger sida av skärmen, välj en av de tillgängliga funktionerna:
Genvägsikon för Slope-applikationen:

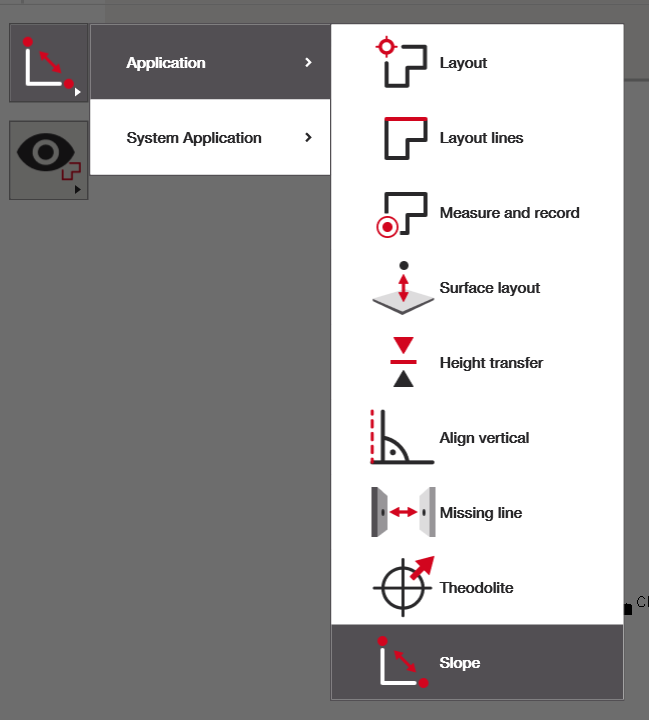

Val av Slope-applikationen från sidomenyn i CAD-vyn:

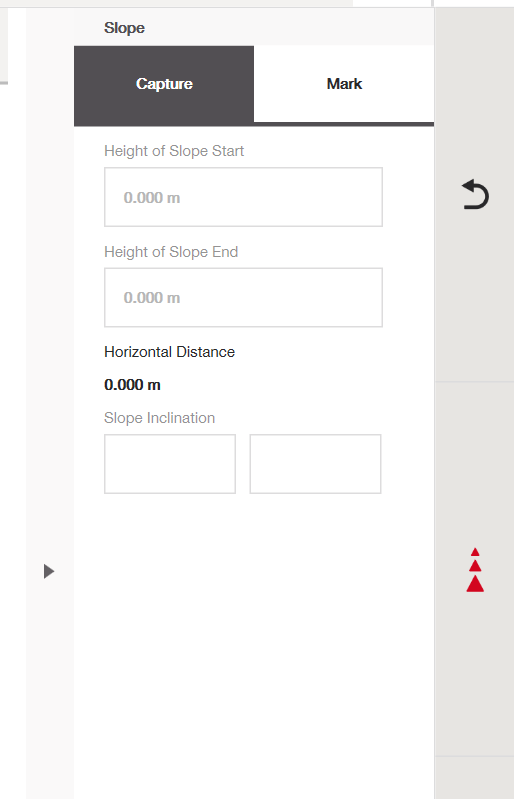

CAD-vy innan mätning av punkter och skapande av lutning: Observera att du definierar lutningens start- och slutpunkter; den resulterande lutningen kan vara positiv eller negativ.
Hur man använder Capture-funktionen
Capture-funktionen används för att mäta två punkter och beräkna lutningsinformationen mellan dem.
-
Mät startpunkten: Rikta kameran mot den första punkten på lutningen (till exempel lutningens botten).
- Välj ikonen med tre trianglar för att mäta och fånga koordinaterna för den första punkten.
-
Mät slutpunkten: Rikta kameran mot den andra punkten på lutningen (till exempel lutningens topp).
- Välj ikonen med tre trianglar igen för att mäta och fånga koordinaterna för den andra punkten.
-
Granska lutningsinformationen: Efter att båda punkterna har mätts visas lutningsinformationen på höger sida av skärmen, inklusive:
- Höjd för startpunkten
- Höjd för slutpunkten
- Horisontellt avstånd mellan punkterna
- Lutningsvinkel i procent (%)
- Lutningsvinkel i grader (°)
- Denna information beskriver geometrin för den uppmätta lutningen.

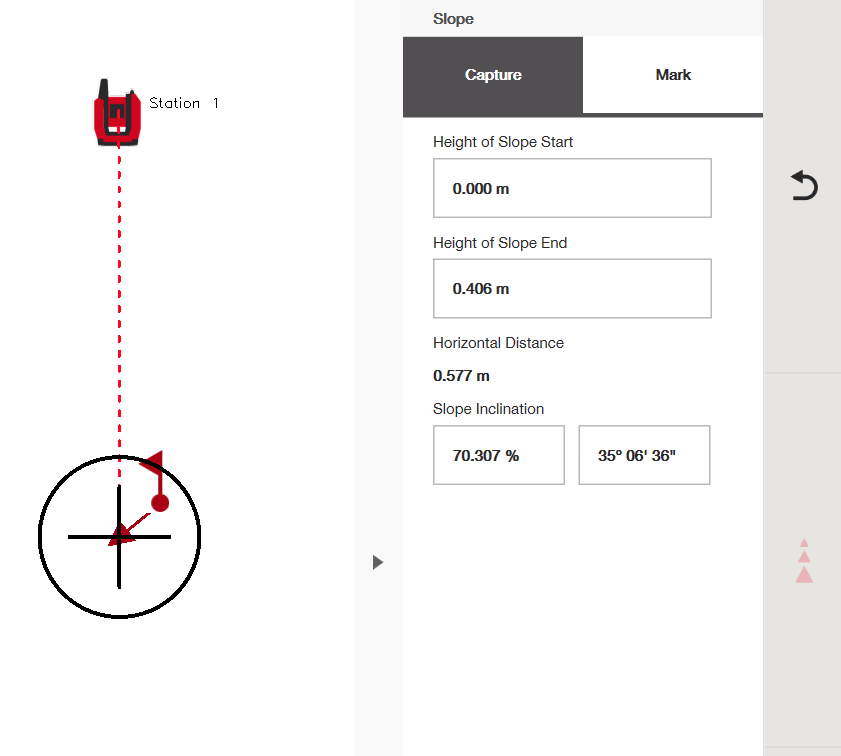

CAD-vy efter att båda punkterna har mätts och lutningen har skapats:
Hur man använder Mark-funktionen
Mark-funktionen används efter att en lutning har fångats. Den tillåter spårning av punkter i förhållande till den uppmätta lutningen direkt på plats.

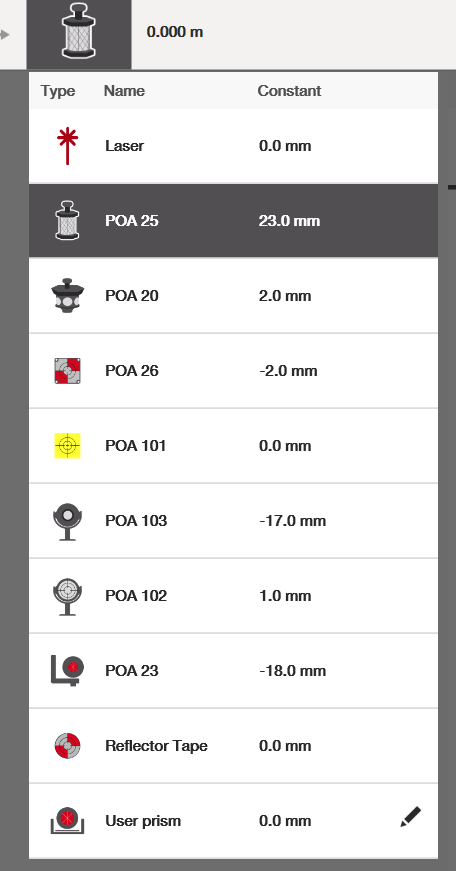

- Välj prismat: Välj det prisma som ska användas för att spåra layoutpunkter och lås kameran på prismat.
- Ange prismats höjdoffset: Mata in höjdoffset från prismat till botten av mätspetsen. Detta säkerställer korrekta höjdberäkningar.
-
Spåra lutningen: Flytta prismat längs lutningen.
- Applikationen visar höjdskillnaden mellan prismats nuvarande position och den uppmätta lutningen
- Informationen visar hur mycket högre eller lägre den aktuella punkten är i förhållande till lutningen
- Detta möjliggör kontinuerlig verifiering under arbete längs lutningen.

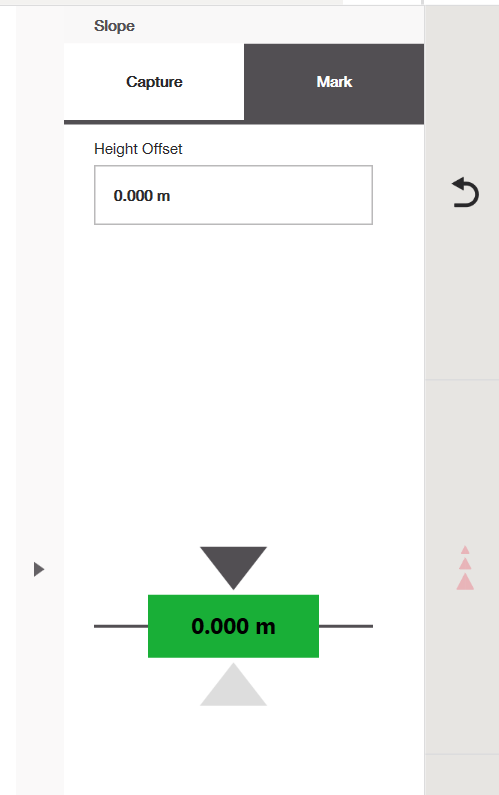

Höjdskillnad visad med Mark-funktionen:
Exempel på användning av Slope-applikationen
Slope-applikationen används ofta för layout, verifiering och kvalitetskontroll av lutande ytor.
Exempel 1: Mäta trappans lutning (Capture)
Capture-funktionen kan användas för att mäta lutningen på en trappa.
- Mät nedersta trappsteget som startpunkt
- Mät översta trappsteget som slutpunkt
- Granska lutningsprocent och vinkel för att verifiera designöverensstämmelse
Exempel 2: Mäta rampens lutning (Capture)
Rampens lutning kan kontrolleras för att bekräfta tillgänglighet eller designkrav.
- Mät rampens botten och topp
- Granska lutningsvinkel i procent och grader
- Jämför värden med projektspecifikationer
Exempel 3: Spåra lutningshöjd under installation (Mark)
Mark-funktionen kan användas under installation av element längs en lutning.
- Fånga lutningen en gång
- Flytta prismat längs lutningen
- Kontrollera hur mycket den aktuella positionen avviker ovanför eller under lutningen
Detta är användbart för formarbete, avjämning eller schaktning.
Exempel 4: Verifiera dräneringslutningar (Mark)
Dränerings- eller rörlutningar kan verifieras under installation.
- Fånga den avsedda lutningen
- Spåra punkter längs installationen
- Säkerställ jämn lutning längs hela lutningen
