Vad är "Hörnmätning" under "Mät och registrera"?

Hörn och skarpa kanter är inte pålitliga laserreferenspunkter:

• En del av laserstrålen träffar en yta
• En del passerar förbi kanten
• En del kan reflekteras från objekt bakom hörnet

Detta resulterar ofta i korta, instabila eller förvrängda avstånd när man försöker mäta ett hörn direkt.

Hörnmätning undviker detta problem genom att separera hur avstånd och vinklar mäts, och använder varje mätning där den är mest pålitlig.

Hur Hörnmätning fungerar (enkel förklaring)

I stället för att försöka mäta allt vid själva hörnet delas mätningen upp i två delar:

• Avstånd mäts där lasern fungerar bäst
• Vinklar mäts där siktningsprecisionen fungerar bäst

Dessa värden kombineras sedan för att beräkna en praktisk 3D-hörnposition.

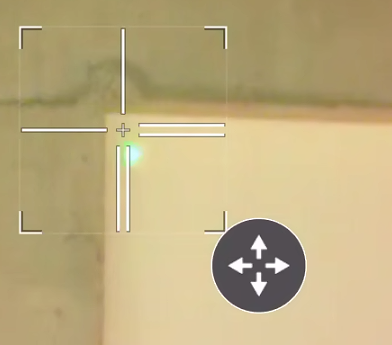

Steg 1: Mät ett pålitligt avstånd nära hörnet

Mät en punkt mycket nära hörnet (vanligtvis ≤ 5 cm).

Denna punkt bör:

• Vara på en plan yta
• Ge en ren laserreflektion
• Undvika flisade, rundade eller oregelbundna kanter

Denna mätning ger verktyget ett pålitligt referensavstånd, inte den slutgiltiga hörnpositionen.

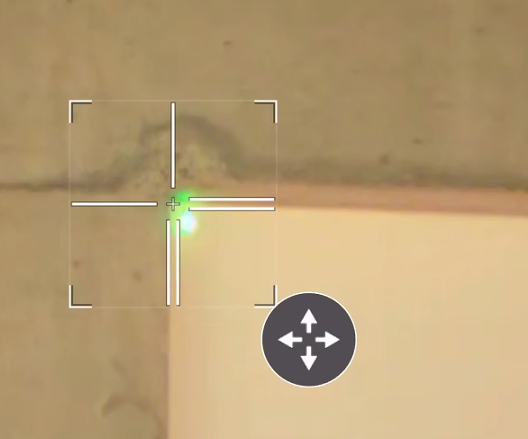

Steg 2: Sikta noggrant på hörnet (endast vinklar)

Rotera instrumentet och sikta visuellt exakt på hörnet.

• Inget avstånd mäts i detta steg
• Instrumentet registrerar en ny:
  • Horisontell vinkel (HA)
  • Vertikal vinkel (VA)

Noggrannhet i detta steg är avgörande: identifiera noggrant det verkliga hörnet med hjälp av teleskopet.

Steg 3: Verktyget kombinerar avstånd och vinklar

Mjukvaran gör sedan följande:

• Använder avståndsmätningen från steg 1
• Använder vinkelmätningen från steg 2
• Kombinerar dem matematiskt till en 3D-koordinat

Den sammanslagna punkten lagras som den pålitliga hörnmätningen.

Bästa praxis vid användning av "hörnmätning"

1. Mät så nära hörnet som möjligt (minimerar avståndsförskjutningsfel)
2. Säkerställ en ren, plan yta (undvik flisade kanter, fogar eller grov betong)
3. Sikta mycket noggrant på hörnet (vinkelfel påverkar position direkt)
4. Behåll rimliga avstånd (längre avstånd förstärker vinkelfel)
5. Förstå att detta är en beräknad punkt (mycket användbar, men inte mätningsprecision på kontrollnivå)

Noggrannhet och ärliga begränsningar

Hörnmätning introducerar en liten approximation eftersom avståndet mäts nära hörnet snarare än direkt vid det. Dessutom träffar lasern vanligtvis väggen i en liten vinkel snarare än helt vinkelrätt.

Noggrannheten förblir pålitlig eftersom:

• Förskjutningsavståndet är mycket litet (≤ 5 cm)
• Vinkelprecisionen är extremt hög
• Resulterande koordinatfel är vanligtvis mycket små för byggnadsbruk
• Felen är förutsägbara och mycket mindre än att försöka mäta kanten direkt

När bästa praxis följs är positionsnoggrannheten byggnadsnivå och jämförbar med vad användare redan accepterar när de lägger ut punkter med prismastång.

När man ska använda (och när man inte ska använda) hörnmätning

Rekommenderade användningsområden

• Allmän byggnadsutläggning
• Grova byggnadsomriss
• Verifiering av allmänna mått
• Otillgängliga eller svårmätta hörn
• Fältproduktivitet där snabbhet är viktigare än extrem precision

Undvik att använda hörnmätning för:

• Högprecisionsmätningar av befintliga byggnader
• Verifiering med snäva toleranser (mm-nivåkrav)
• Juridiska eller fastighetsmätningsmätningar
• Snedvriden, böjd eller oregelbunden geometri

I dessa fall kan mer rigorösa metoder (som prismabaserad sikting eller skanningsbaserade mätningar) krävas.
