Hur man utför en fältkalibrering med PLT 300

Observera - för mer information om syftet med en fältkalibrering, se denna artikel.

PLT 300 - Uppställning

För att utföra en fältkalibrering måste följande saker vara förberedda:

POA 31 Kalibreringsplatta: Denna kalibreringsplatta är endast avsedd för användning med PLT 300:s fältkalibreringsprocess.

Avstånd och Vinkel: POA 31 kalibreringsplattan måste placeras 45 till 52 meter från huvudenheten. Håll dessutom teleskopet så horisontellt som möjligt när du siktar på plattan. Rekommenderad teleskoporientering är mellan 85° och 95°.

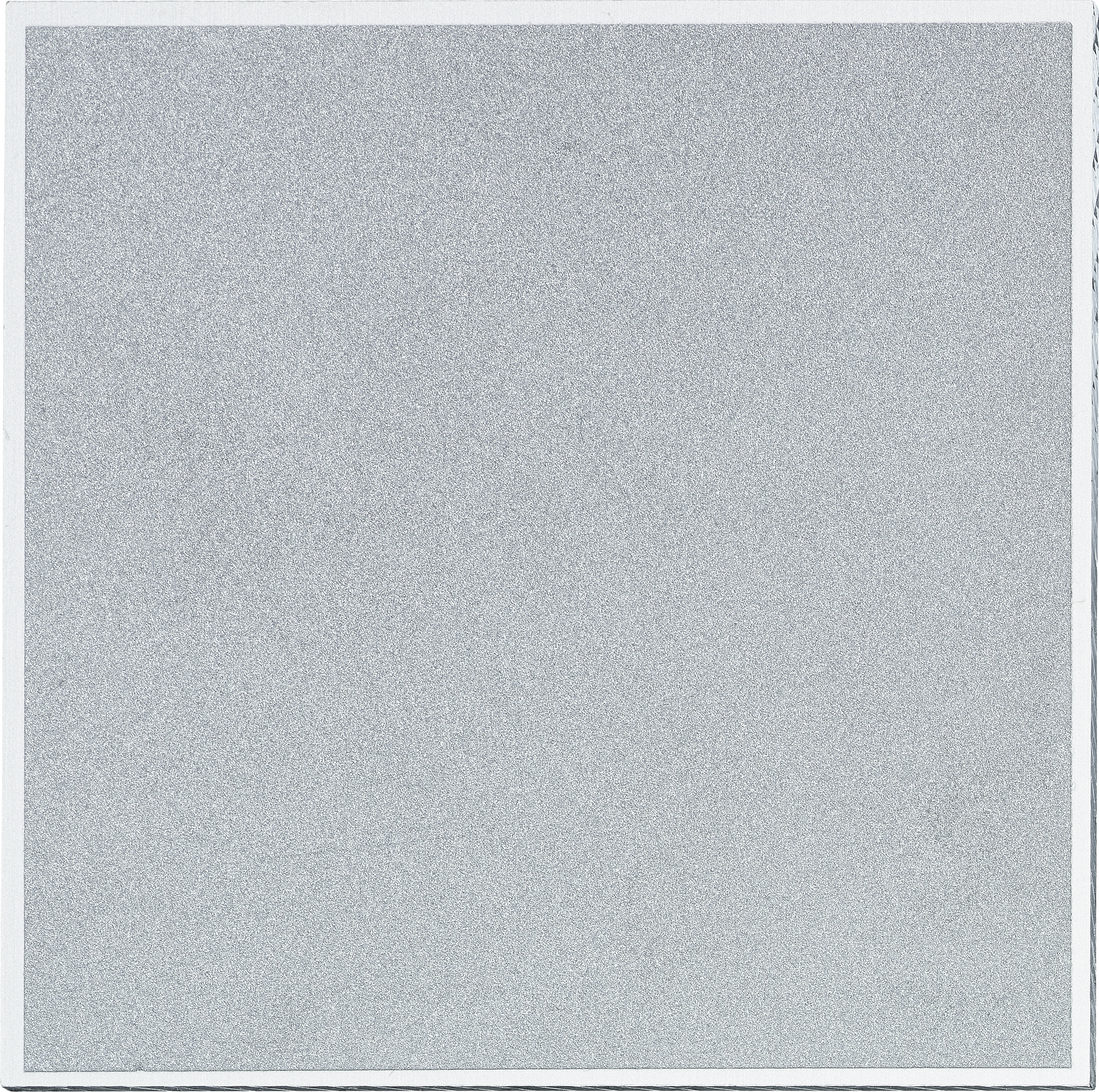

Kalibreringsplattans orientering: Säkerställ att den icke märkta sidan av kalibreringsplattan, sidan med den mörkare grå fyrkanten, är vänd mot verktyget.
Säkra verktyget: Se till att verktyget är placerat på en stabil plats och inte påverkas av vibrationer eller rörelse. Se denna artikel för bästa praxis.

PLT 300 - Hur fältkalibrering fungerar

Fältkalibrering måste startas manuellt.

PLT 300 utför automatisk lutningskalibrering för att bibehålla en jämn position, men det är fortfarande viktigt att regelbundet köra fältkalibrering under arbetsdagen. Detta säkerställer korrekt justering mellan:

EDM-lasern
prismaspåraren
den optiska teleskopbanan

Fältkalibrering är processen som håller alla system justerade och centrerade.

När uppställningen är klar krävs inga ytterligare manuella åtgärder. Verktyget slutför kalibreringen automatiskt.

Steg 1: Öppna applikationen

Leta upp kalibreringsikonen på surfplattan och välj den för att starta processen:

Verktyget kommer att indikera att en auto lock-kalibrering utförs. Detta betyder att systemet låser sig mot POA 31 kalibreringsplattan och inte söker efter en prisma eller annat mål.

Viktig notering: Om POA 31 kalibreringsplatta är skadad eller sliten på kalibreringsytan, byt ut den.
Noga kalibrering beror på korrekt avläsning av plattan.

Använd kameran för att noggrant sikta på kalibreringsplattan och tryck på den gröna bocken för att börja (

Steg 2: Vänta på att kalibreringen slutförs

Stå på avstånd från verktyget och säkerställ att det finns fri siktlinje till kalibreringsplattan.

Under kalibreringen kommer lasern att röra sig vertikalt och horisontellt över plattan. Denna process utförs i båda teleskopets orienteringar (tekniskt kallade "face 1" och "face 2").

Detta gör att systemet kan:

fullständigt utvärdera vinkeljusteringen
justera EDM och prismaspårare med den optiska banan

Steg 3: Observera dina värden

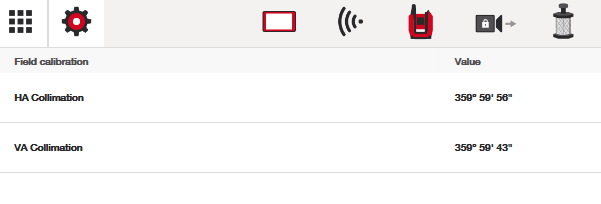

Efter att ha kört en kalibrering visar PLT 300 HA- och VA-kollimeringsvärden.

HA beskriver justering i horisontell riktning från vänster till höger
VA beskriver justering i vertikal riktning från upp till ner

Dessa värden visar mycket små vinkelavvikelser mellan de interna mätsystemen såsom lasern, prismaspåraren och den optiska banan.

Förstå värdena

Det är viktigt att förstå: dessa värden är inte fel; de är mätningar. Inget mekaniskt eller optiskt system förblir perfekt justerat hela tiden. Även under optimala förhållanden finns alltid:

mycket små tillverkningsavvikelser
små variationer vid uppställning
mindre miljöpåverkan såsom vibrationer eller belysning

PLT 300 identifierar dessa små skillnader, mäter dem noggrant och korrigerar dem automatiskt. Tekniskt, när en kalibrering körs, gör systemet följande:

Jämför hur varje internt system observerar samma referenspunkt
Beräknar den lilla skillnaden mellan dessa observationer
Tillämpa en korrigering så att alla system är justerade igen

Värdet som visas i slutet av PLT 300-kalibreringen är helt enkelt den korrigering som tillämpades, vilket indikerar att kalibreringen lyckades.

Tolka resultaten

Ett värde nära 0 eller 360 grader betyder:

systemet upptäckte endast en mycket liten avvikelse
systemet korrigerade den avvikelsen
systemet är nu korrekt justerat

Grader/Minuter/Sekunder:

I skärmdumpen ovan ser du värden i grader (°), minuter ('), och sekunder (") som representerar vinkelkorrigeringarna för Horisontell Vinkel (HA) och Vertikal Vinkel (VA). För HA visar korrigeringen 4" av en vinkel (≈ 0,0011°). Detta är små korrigeringar som verktyget gör inom sina designade toleranser.

Vad ska du göra om kalibreringen misslyckas?

Kalibreringen kan misslyckas, men detta orsakas vanligtvis av stabilitets- eller uppställningsförhållanden snarare än intern hårdvara.

Vanliga orsaker inkluderar:

verktygsrörelse
vibration
instabil uppställning
felaktig lutning

Se relaterade artiklar för vägledning om hur du förbättrar stabilitet och uppställning: vibrationsdämpning och hjälp med verktygsfel.

Om alla uppställningsförhållanden har kontrollerats och kalibreringen fortfarande misslyckas, kontakta Hilti support.
