Checklista för första installationen av PLC-surfplattan

Genom att konfigurera din PLC-surfplatta korrekt innan arbetet påbörjas säkerställer du att surfplattan, Hilti Construction Layout (HCL) och ditt layoutverktyg är konfigurerade för ditt arbetsflöde.

Använd den här checklistan när du konfigurerar en ny PLC-surfplatta eller förbereder en surfplatta för en ny användare.

Anslut surfplattan, tryck på strömknappen och följ stegen nedan.

1. Slutför den första Windows-konfigurationen

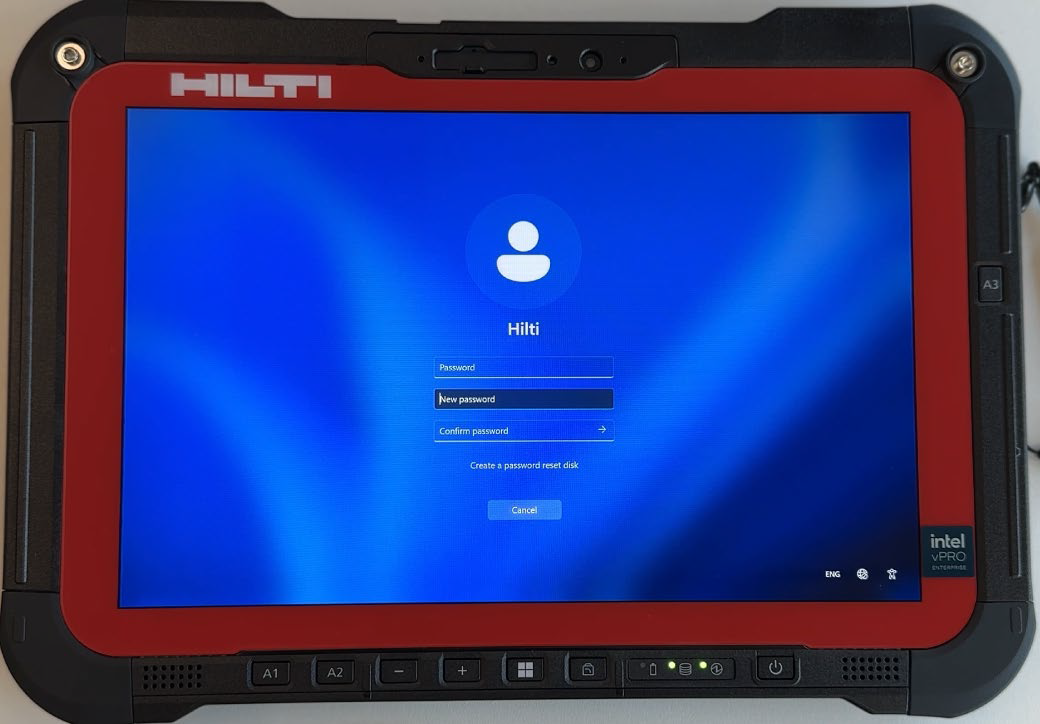

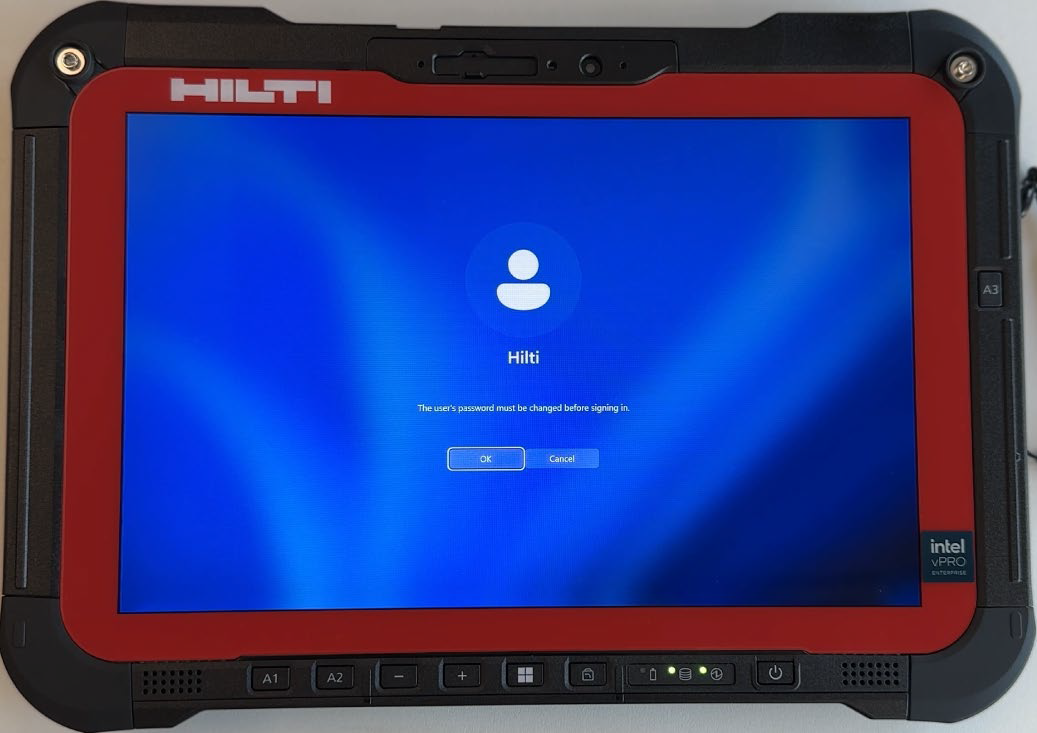

Skapa ditt Windows-lösenord

PLC-surfplattor kräver ett användardefinierat Windows-lösenord under den första starten. Även om det är möjligt att lämna lösenordet tomt innebär detta en risk för att data tas från surfplattan utan användarens vetskap.

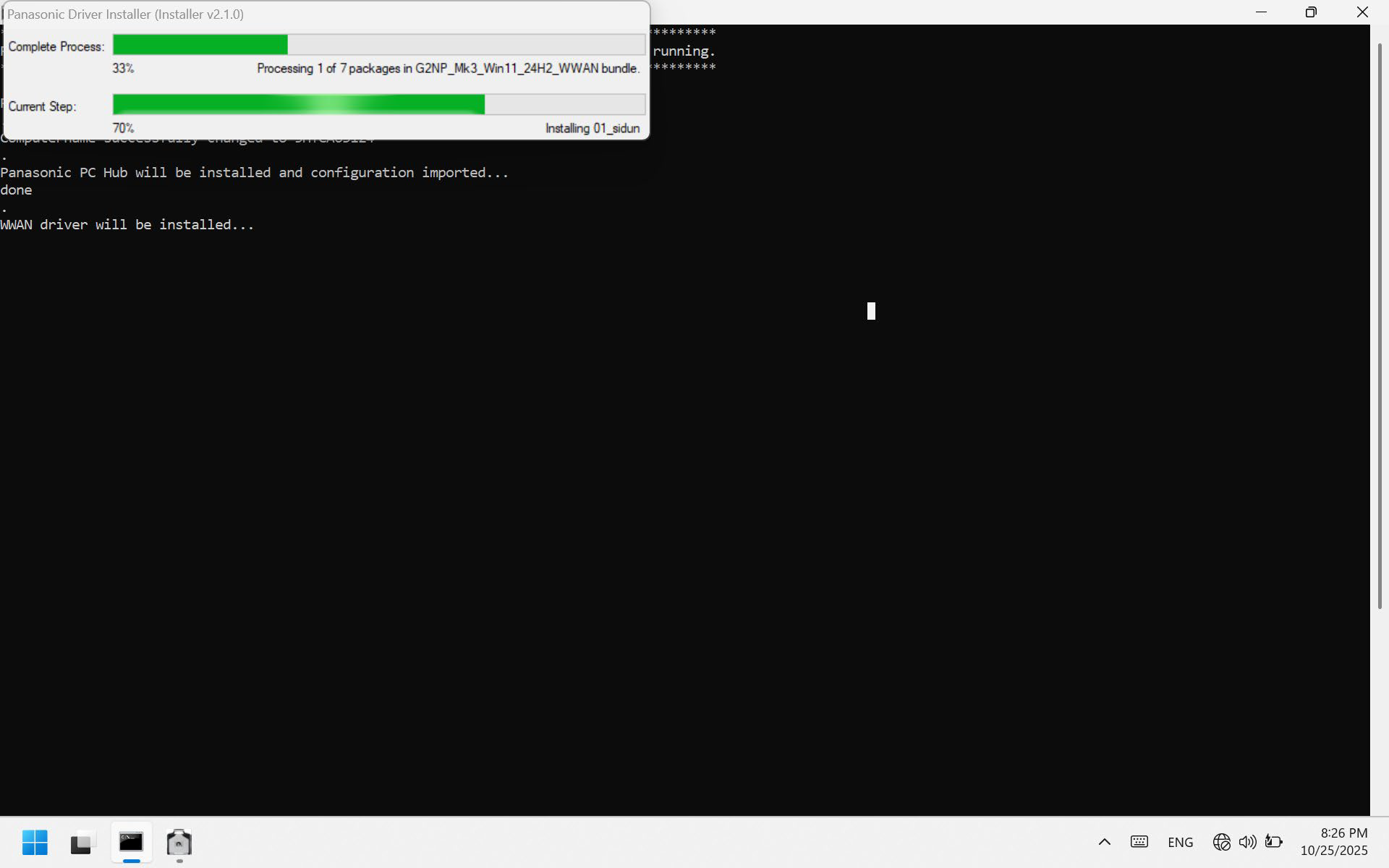

Tillåt installation av Panasonic-drivrutiner (automatiskt)

Installationen av Panasonic-drivrutiner kan starta automatiskt. Låt processen slutföras innan du fortsätter med nästa steg.

2. Förstå skrivbordsikonerna

Skrivbordet kommer att visa flera automatiska ikoner:

Hilti PSA 200 Monitor

Bortse från det här programmet för Digital Layout-program. Det här programmet är inte relaterat till användning av totalstationer, utan till Hilti PS 300-ferroskanner och PS 1000-radarskanner.

Hilti Construction Layout

Det här är HCL-programvaran som du behöver köra din totalstation.

Panasonic PC Hub

Det här är den huvudsakliga platsen där du uppdaterar allmänna inställningar för surfplattan. Se den här artikeln för mer information.

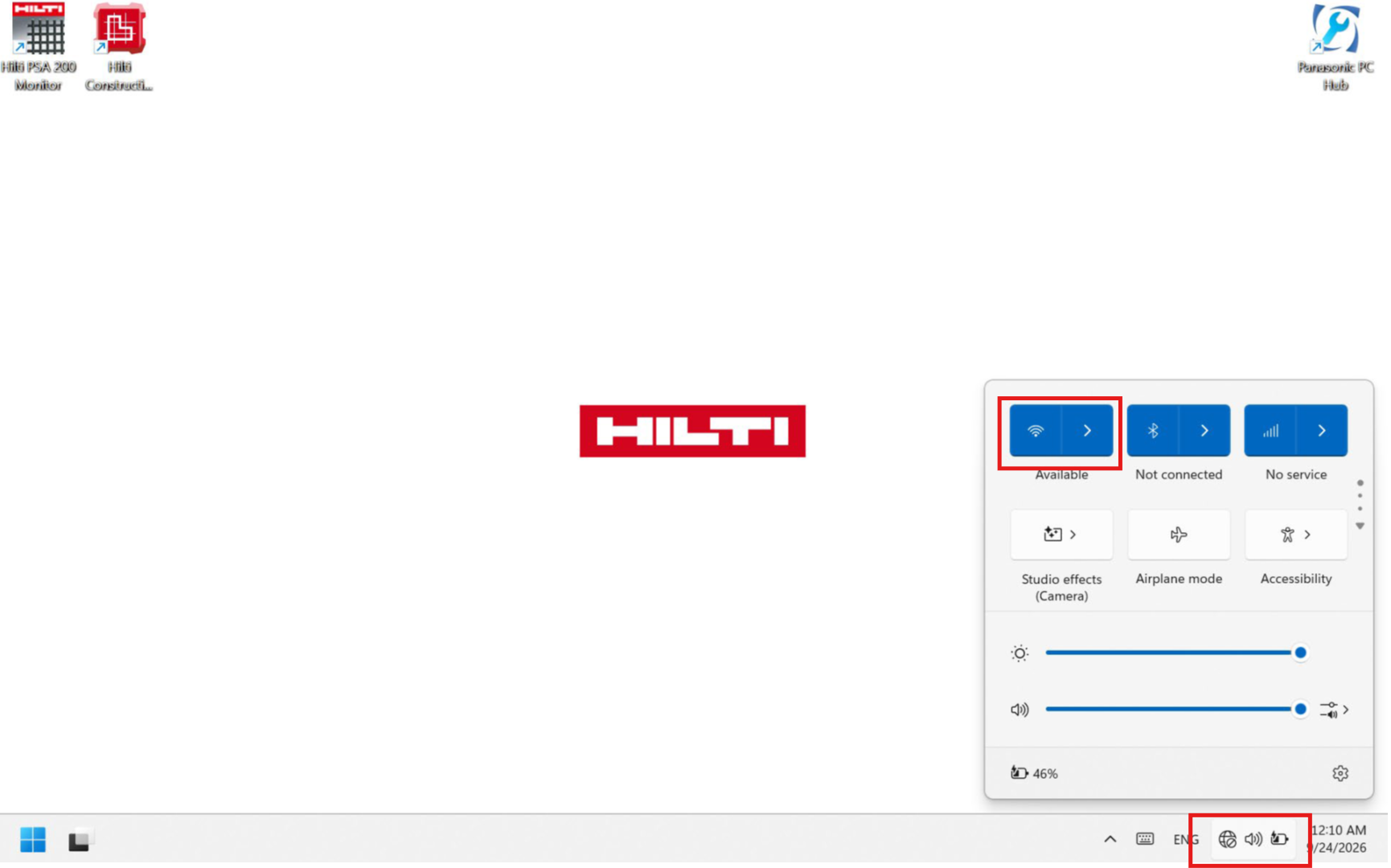

3. Anslut surfplattan till Wi-Fi och kör uppdateringar

För att säkerställa att alla fortsatta uppdateringar installeras är det viktigt att ansluta surfplattan till en Wi-Fi-källa.

Kör Windows-uppdateringar

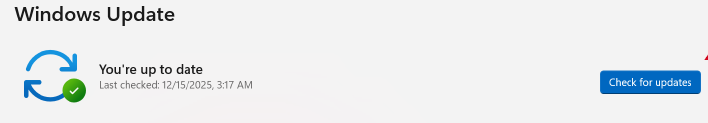

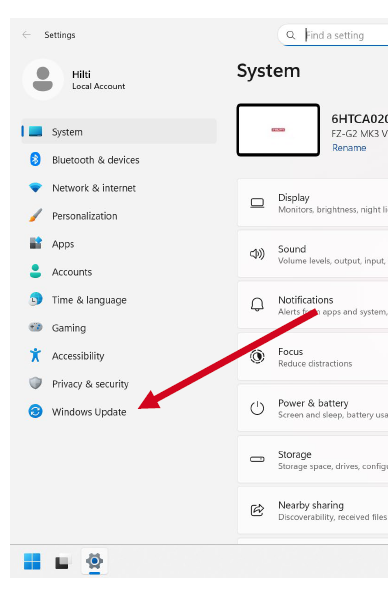

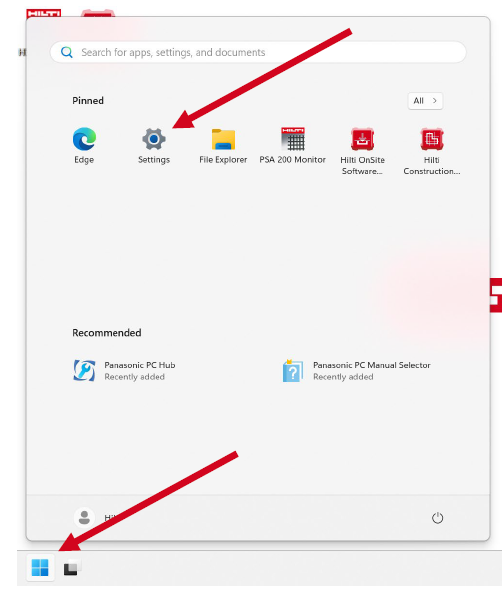

Som skärmbilderna nedan visar går du till Start > Inställningar > Windows Update >Sök efter uppdateringar. Kör dessa uppdateringar när du är ansluten till Wi-Fi, starta om datorn när du uppmanas att göra det och upprepa processen tills alla uppdateringar har installerats.

Obs!: Windows-uppdateringar kommer att vara sällsynta efter den första konfigurationen, men det är klokt att kontrollera efter uppdateringar när tiden tillåter. Det kan finnas viktiga drivrutinsuppdateringar som säkerställer att verktyget, surfplattan, Bluetooth och Wi-Fi fungerar korrekt tillsammans.

Kör uppdateringar för Panasonic PC Hub

Öppna nu Panasonic PC Hub:

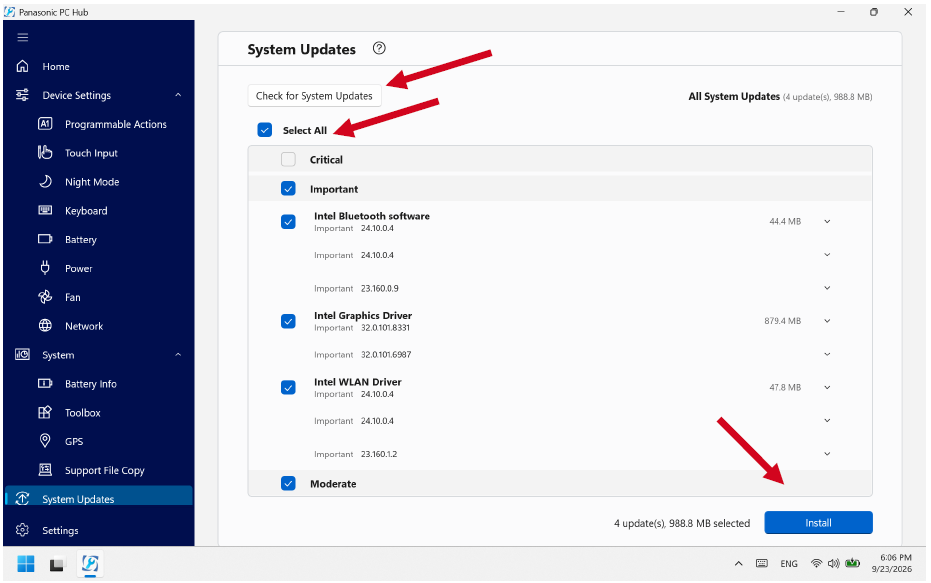

Gå till Systemuppdateringar > Sök efter uppdateringar och välj sedan ”markera alla” och därefter ”installera”:

Dessa systemuppdateringar verifierar att de Panasonic-specifika drivrutinerna och programvarorna är uppdaterade för själva surfplattan. De kan också vara viktiga för att säkerställa att verktyget, surfplattan, Bluetooth och Wi-Fi fungerar korrekt tillsammans.

Kör HCL-uppdateringar

Öppna nu Hilti Construction Layout:

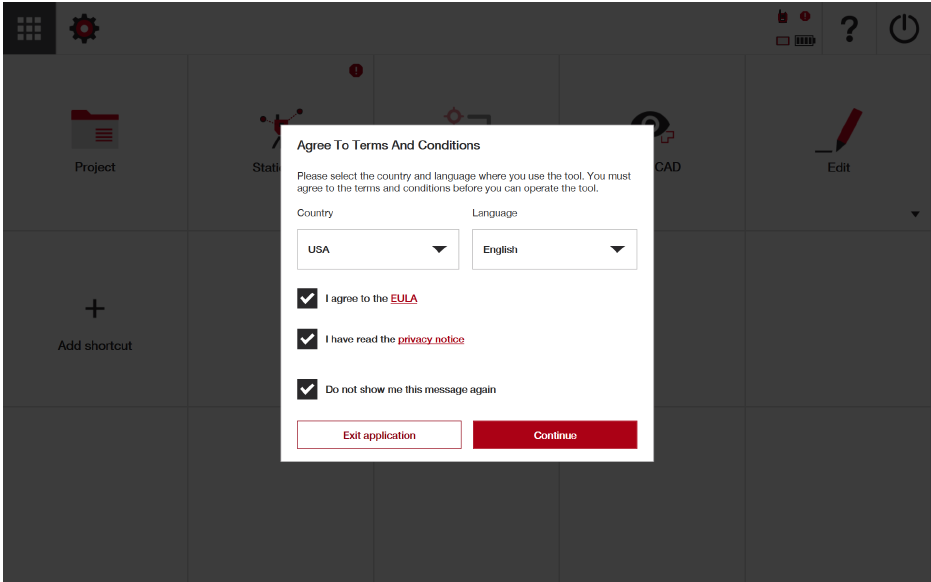

Godkänn villkoren när du uppmanas att göra det:

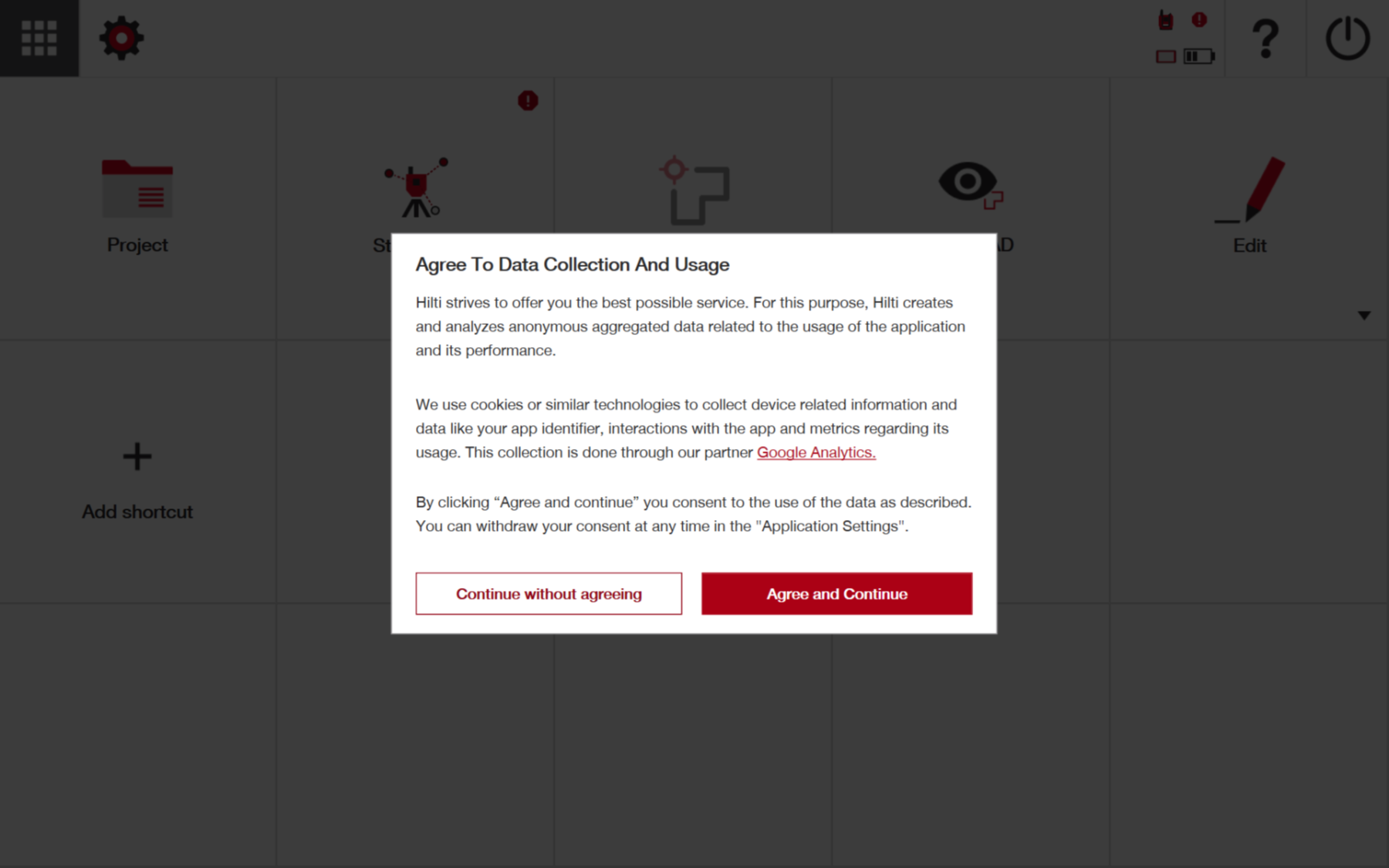

Välj önskat alternativ för datainsamling när du uppmanas att göra det:

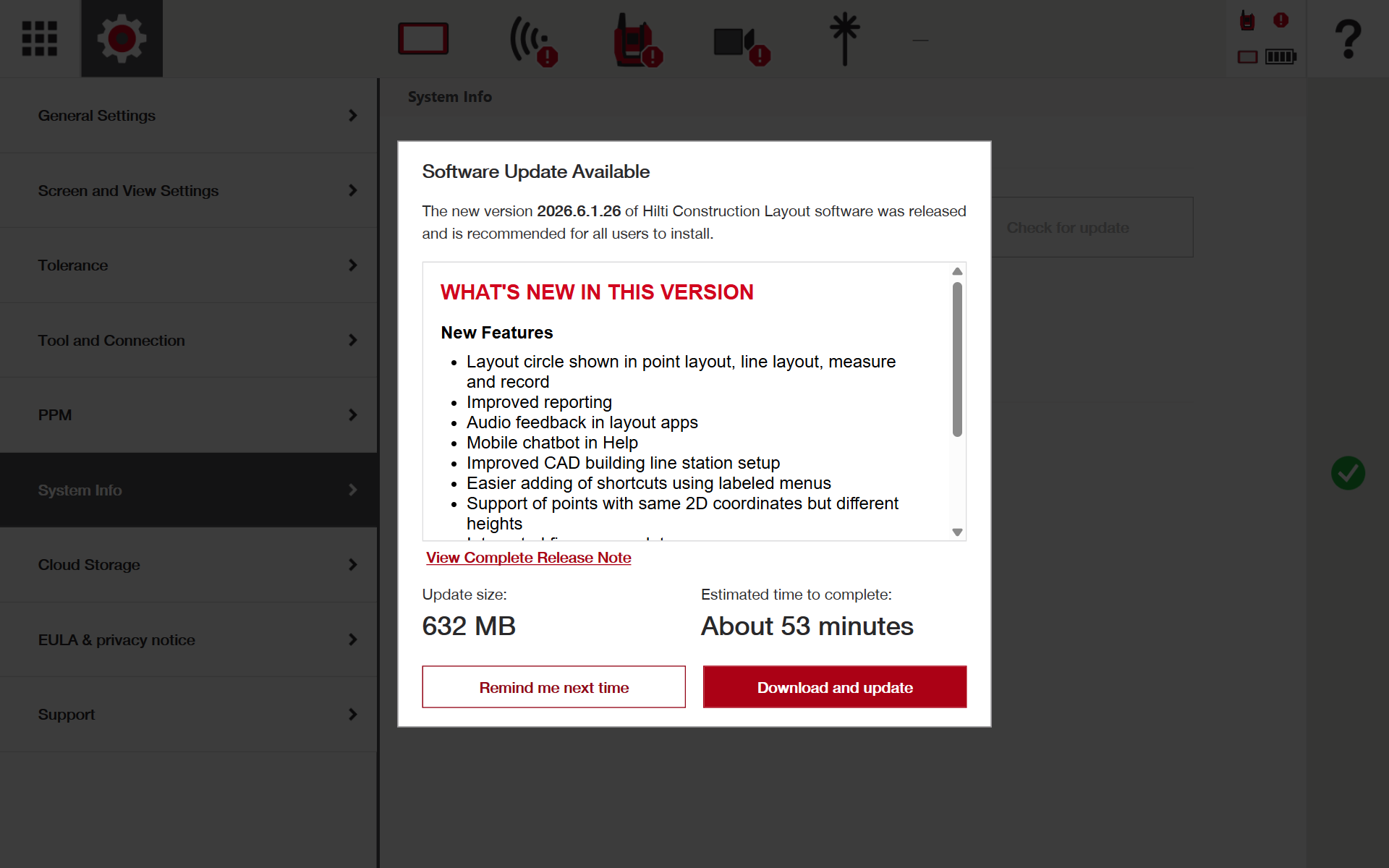

Gå till Inställningar > Systeminformation > Sök efter uppdatering och välj ”Hämta och uppdatera” när du uppmanas att göra det:

Den här artikeln går igenom hur du säkerställer att alla uppdateringar har installerats för programvaran och verktygets fasta programvara. Se artikeln för mer information.

4. Justera dina HCL-inställningar

HCL-inställningarna kan anpassas helt efter dina behov. Se den här artikeln för information om de olika tillgängliga inställningarna.

Den viktigaste inställningen i den här inledande fasen är dock att välja rätt verktyg (eller huvudenhet) som du kommer att använda med surfplattan och att förbereda korrekta PPM-inställningar (lufttryck och temperatur).

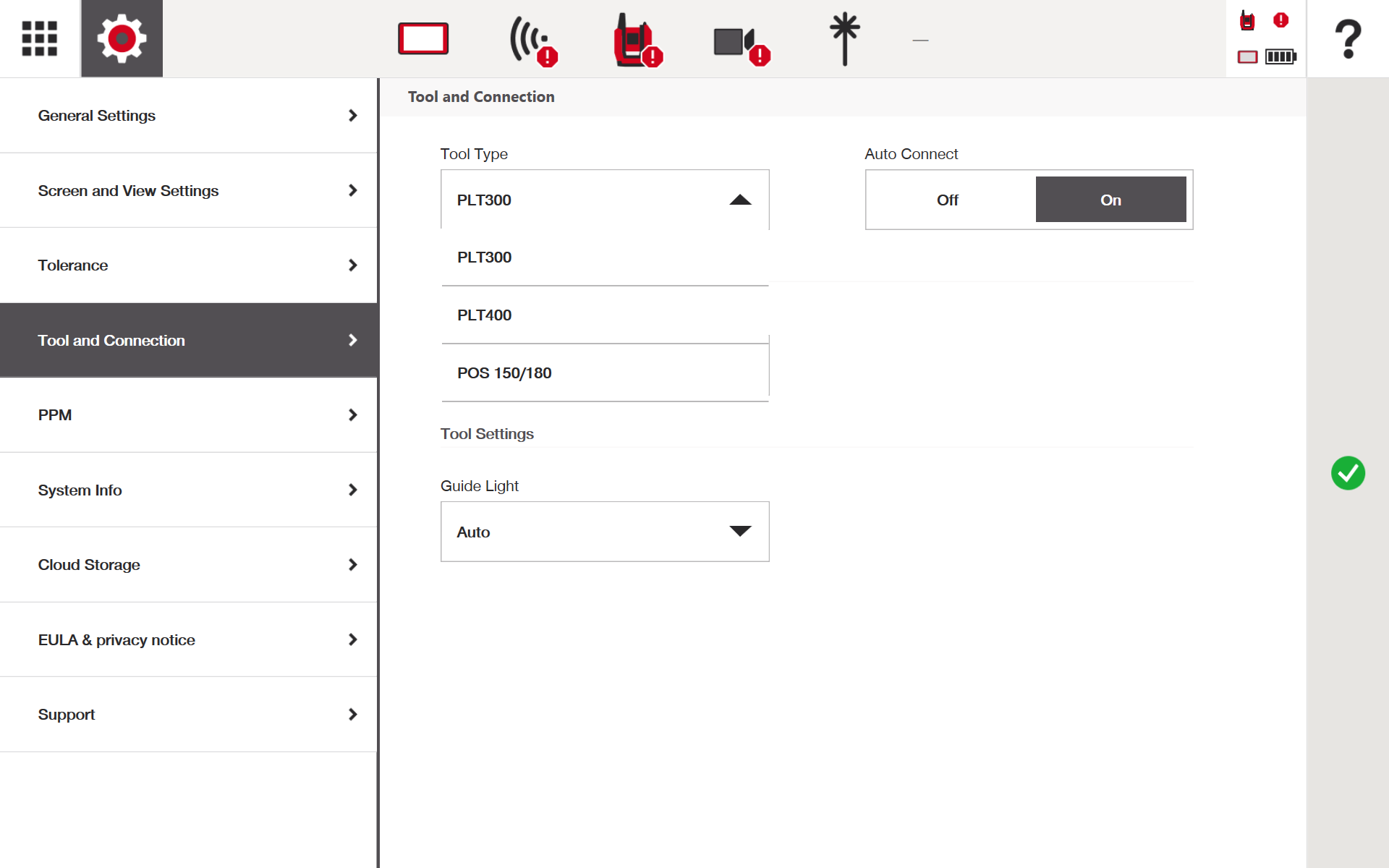

Gå till Inställningar > Verktyg och anslutning > Verktygstyp och välj det verktyg som du kommer att använda med surfplattan.

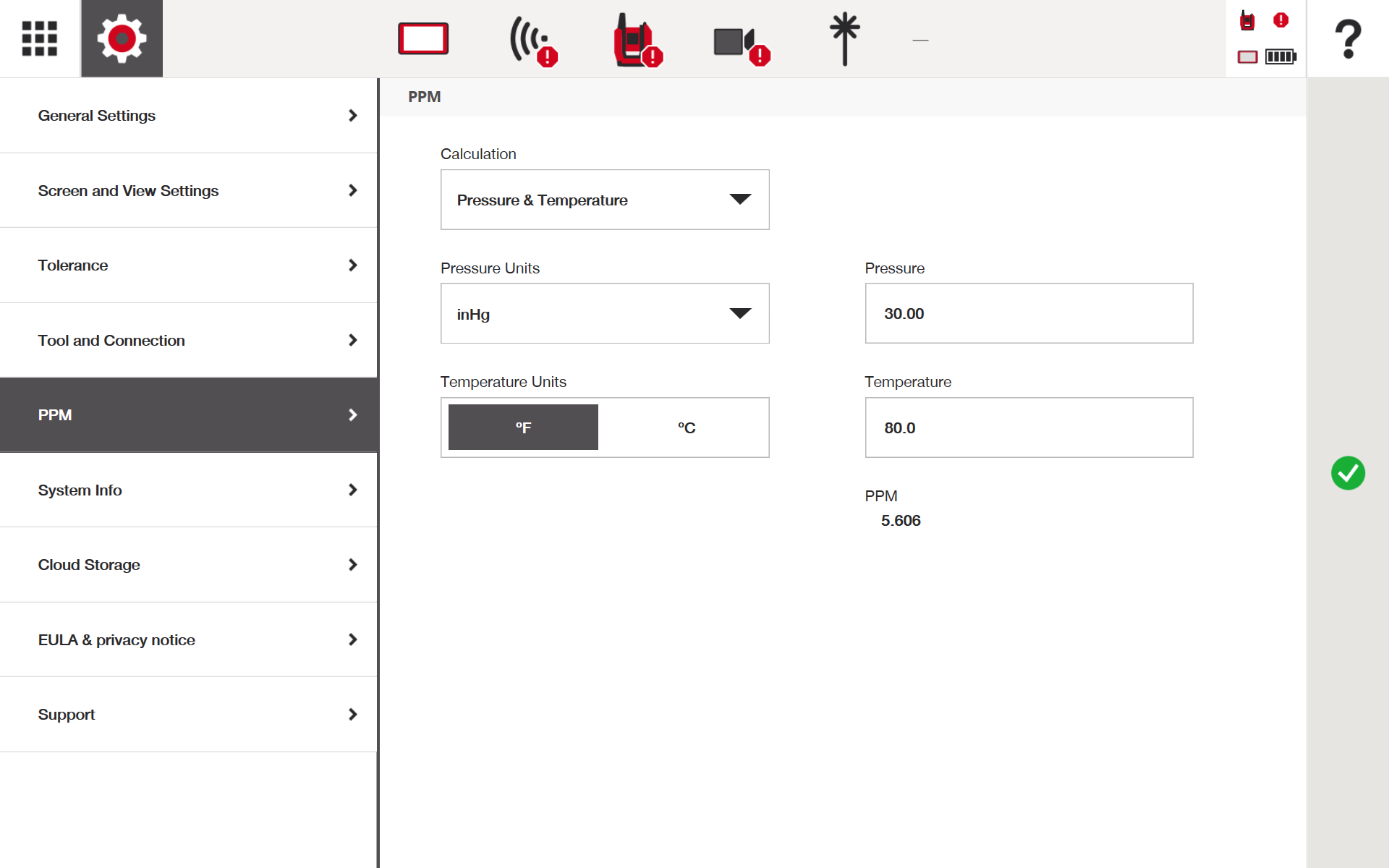

Gå till Inställningar > PPM och justera tryckenheterna och temperaturenheterna till de enheter du föredrar (Fahrenheit/Celsius osv.). Dessa inställningar justeras när verktyget används på arbetsplatsen. Se den här artikeln för mer information om PPM.

5. Skapa ”programmerbara åtgärder” eller dina ”snabbknappar”

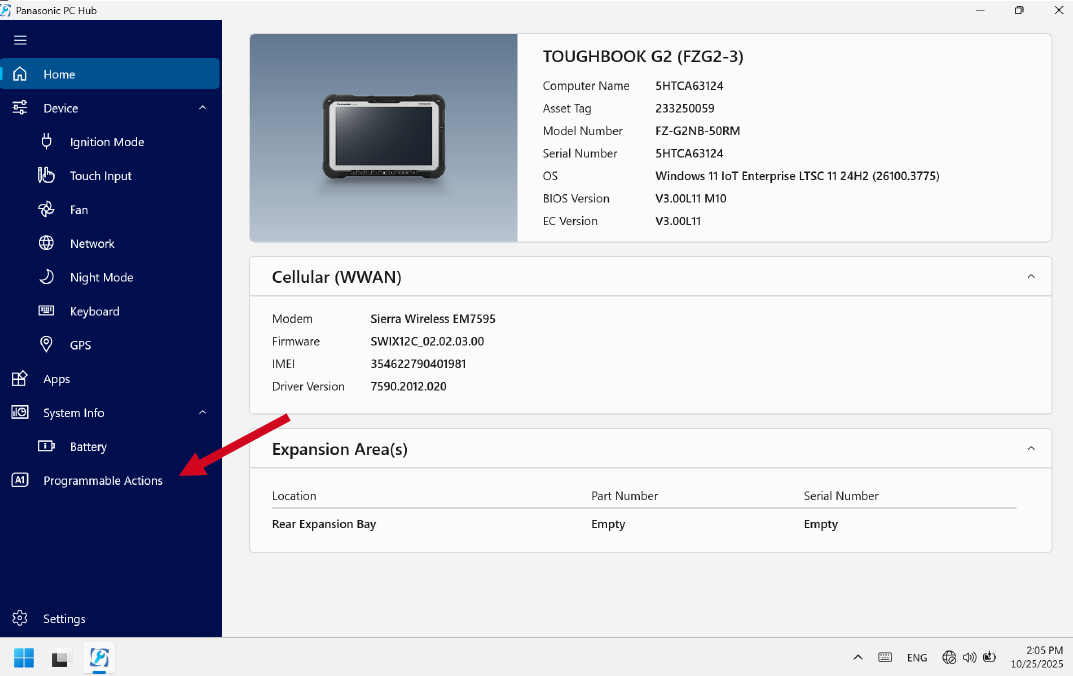

Öppna Panasonic PC Hub igen och gå till ”Programmerbara åtgärder”.

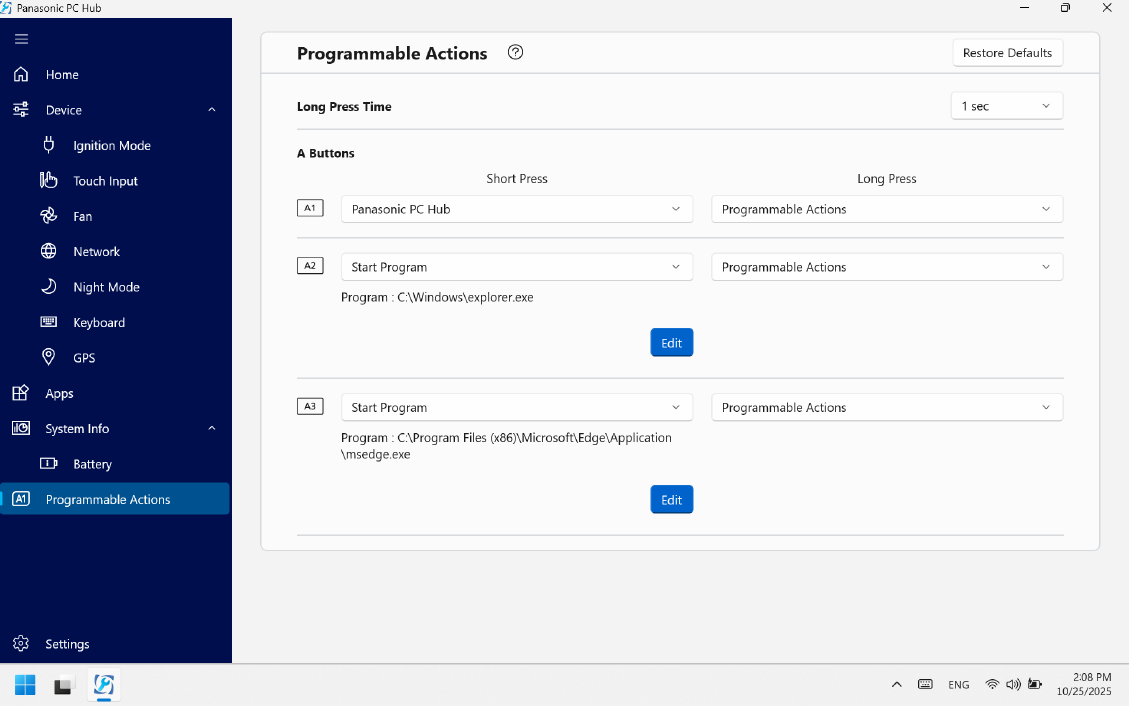

Snabbknapparna på surfplattan (A1, A2 och A3) kan anpassas efter dina behov (se nedan). Se den här artikeln för mer information. I den här fasen kanske du föredrar att ändra alternativet för ett kort eller långt tryck till ”Stäng av skärmen”.

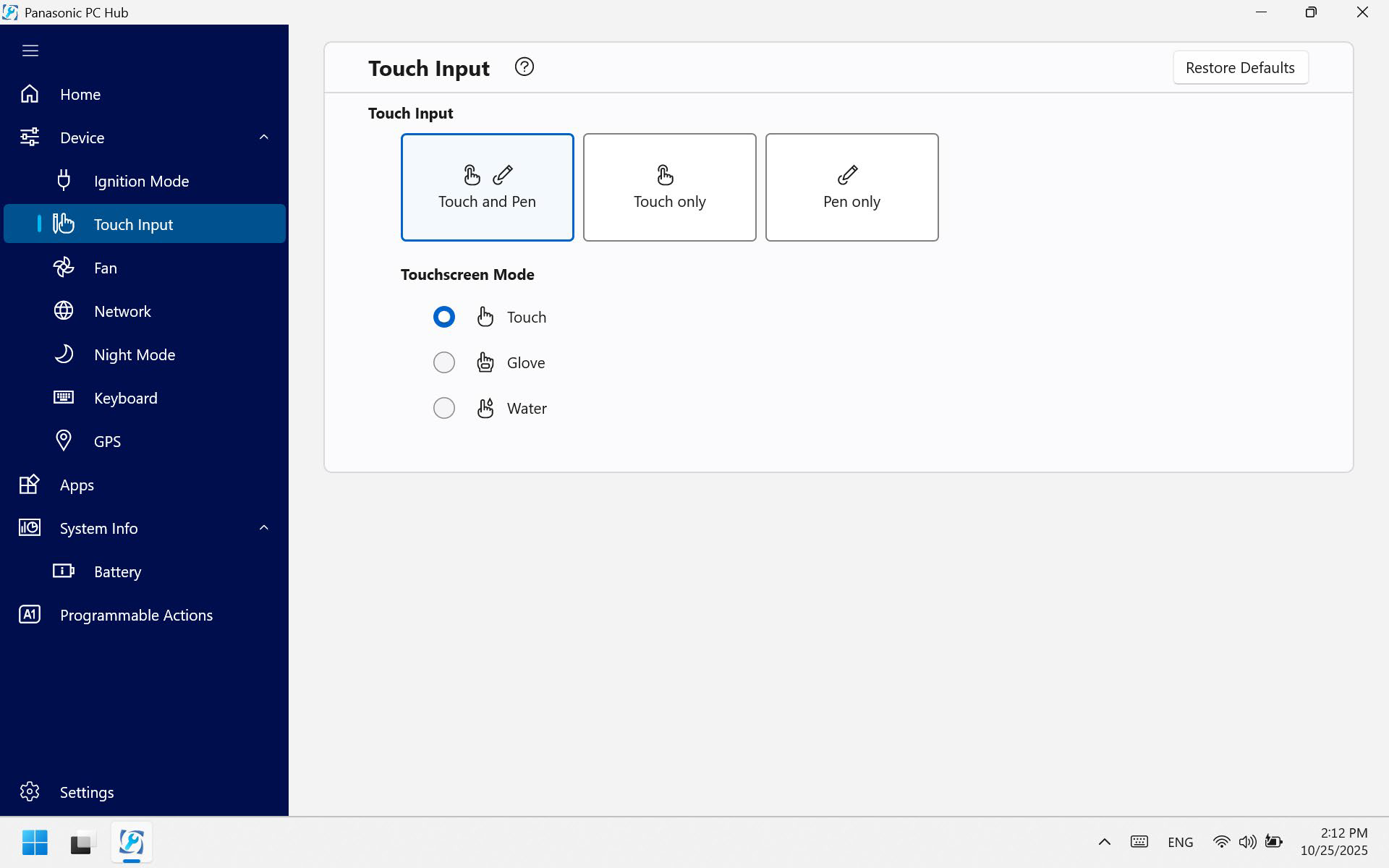

6. Justera inställningarna för ”pekinmatning” i Panasonic PC Hub

I det här avsnittet kan du justera hur du vill interagera med surfplattan beroende på dina förhållanden. Se den här artikeln för mer information, men förslaget här är att ändra från ”pekning” till ”handske” eller ”vatten” om du använder arbetshandskar eller arbetar under våta förhållanden:

7. Installera pennan och fästremmen

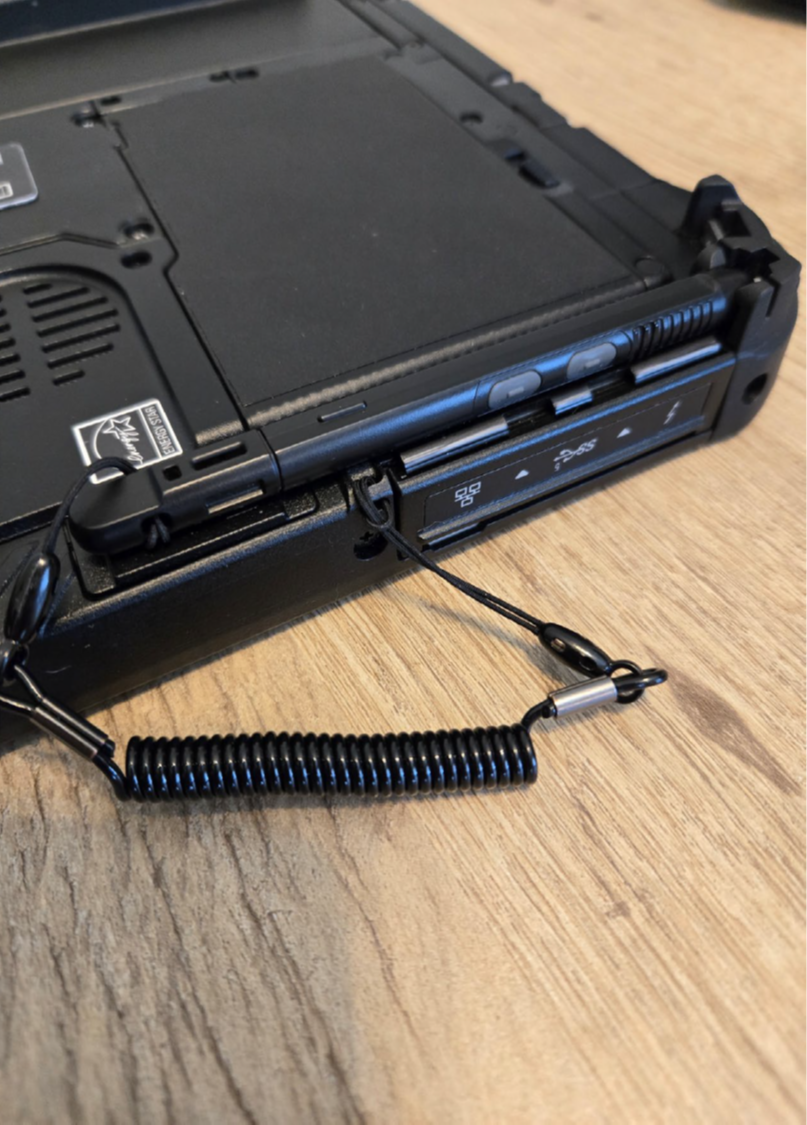

Surfplattan levereras med en penna och en fästrem. För att installera dem fäster du ena änden av fästremmen i pennan och den andra i fästremshållaren på surfplattan. Pennan snäpps sedan fast längs sidan av surfplattan:

8. Justera datum och tid

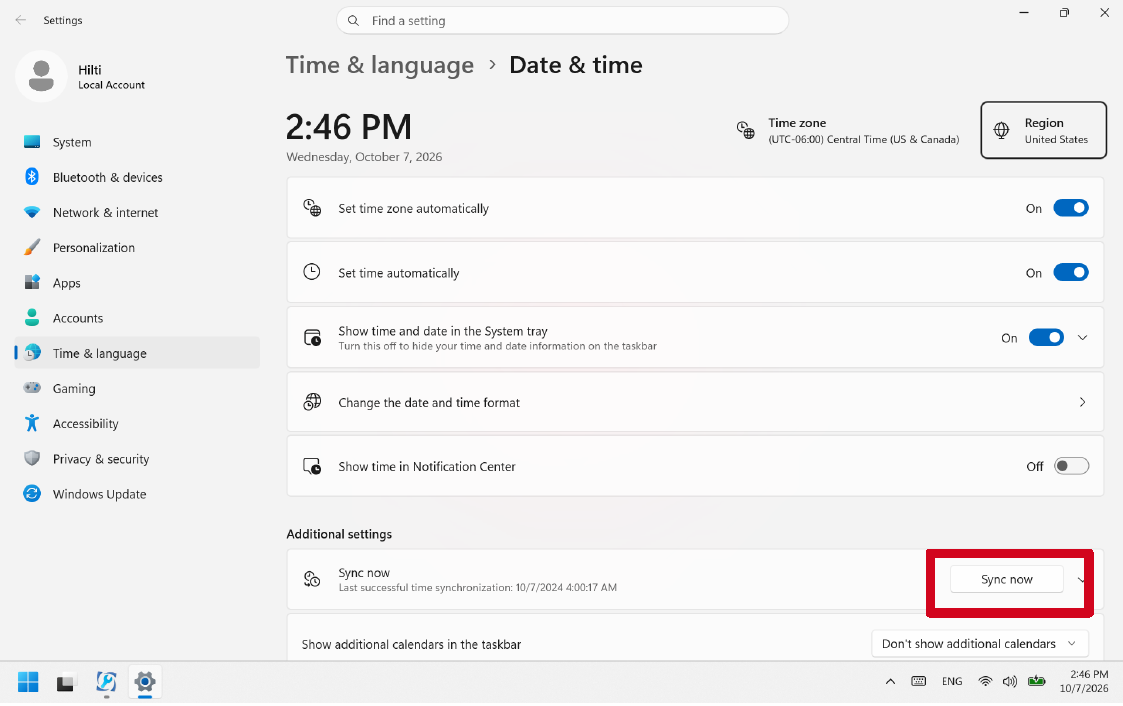

Surfplattan bör ha rätt datum och tid så att projekt och information i HCL tidsstämplas korrekt. När du är ansluten till internet går du till inställningarna för datum och tid och ”synkroniserar” med din plats. Kontrollera att det är korrekt innan du fortsätter.

9. Granska relevanta tillbehör

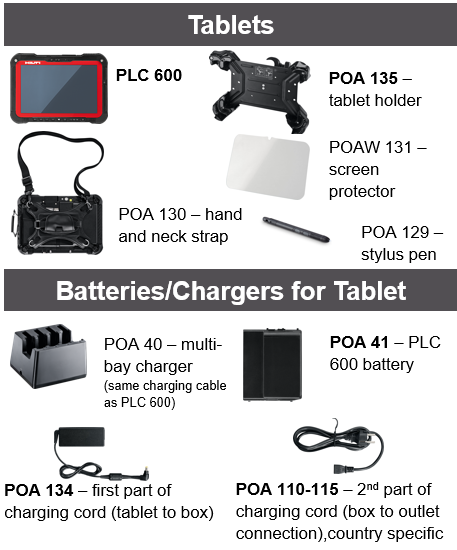

Se den här artikeln för mer information om tillbehör i allmänhet. I det här avsnittet bör du notera att Panasonic erbjuder extra batterier till surfplattan (POA 41) och en laddare med flera platser (POA 40) som kan användas för ökad produktivitet och mindre driftstopp.

Ytterligare tillbehör visas i skärmbilden nedan:

10. Om du behöver hjälp

Kom ihåg att det finns alternativ för att få hjälp. Se den här artikeln för mer information.
