定位时绿色布局圆圈代表什么？

绿色布局圆圈是公差指引

在定位过程中使用控制点时，全站仪会首先验证测量的控制点与数字设计的准确度。如果存在任何测量误差，无论多小，工具都会计算在使用您的控制点测量时可以实现的准确度级别。

定位后出现的绿色圆圈表示与您设置的公差一致的工作区域。如果您在二维布局设置中将公差设置为4毫米（意味着您不希望测量误差超过4毫米），软件只会在它能够自信地引导您达到该准确度水平的区域内显示绿色。

这意味着在此范围之外，不太可能达到所需的准确度。相反，如果您位于绿色圆圈所示区域内，您可以合理地期望达到该准确度。

请注意：此准确度估计未考虑可能影响准确度的其他因素，例如棱镜杆的调平、地面标记错误或程序中可能引入误差的任何其他步骤。

以下示例中，软件帮助我了解我的定位设置可能不理想：

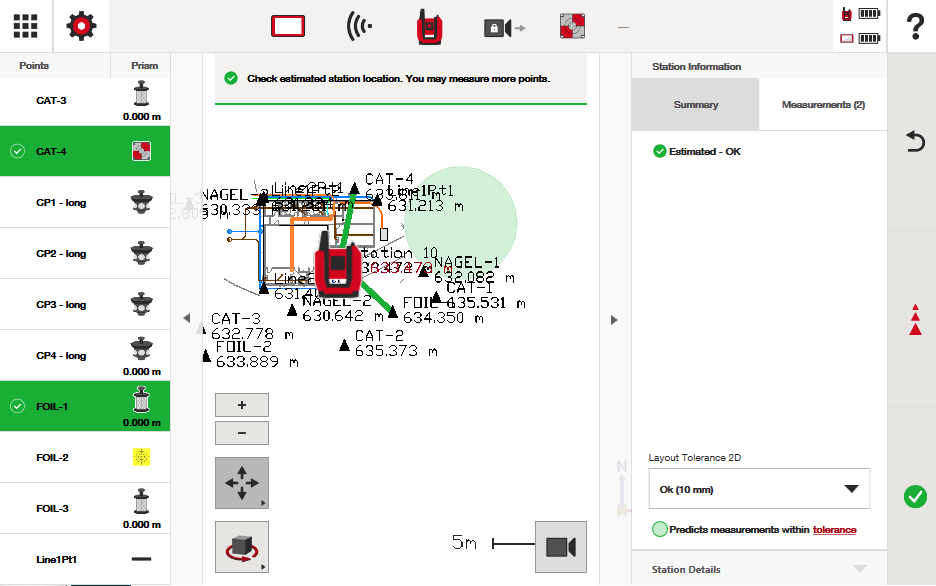

我测量了两个控制点。您可以在屏幕右下角看到我的“布局公差”设置为10毫米。仅使用两个控制点，并根据我的测量准确度，软件警告我全站仪只能在圆圈所示的小区域内引导我达到10毫米的准确度。超出该范围，可能会不准确。

我应该使用这种定位设置吗？可能不应该。我应该寻找更好的控制点设置。

现在注意当我将公差提高到4毫米准确度时发生的变化：

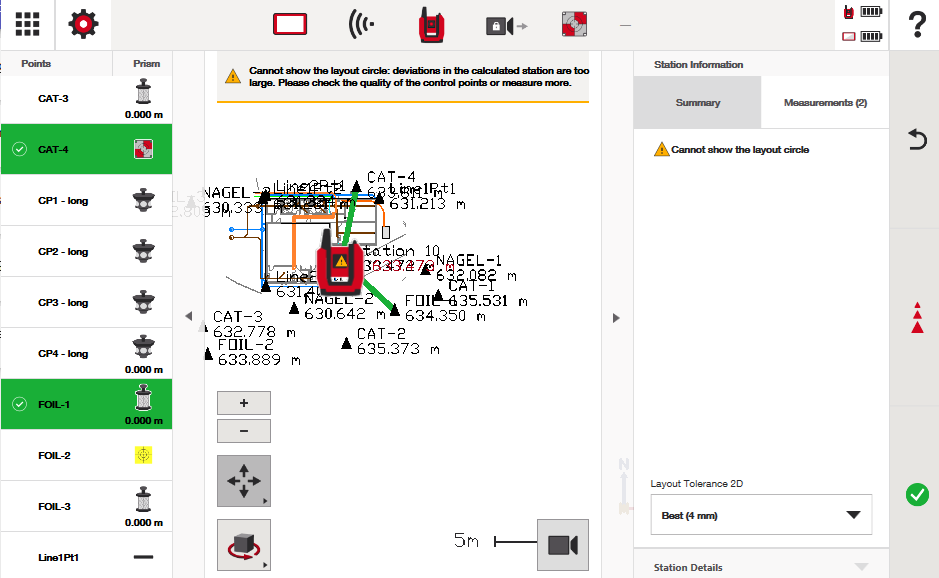

软件无法显示布局圆圈——这表明我当前的控制点设置太差，无法达到4毫米的布局准确度。

继续以上示例，让我们看看随着增加更多控制点，布局圆圈会发生什么变化。我将二维布局的公差设置保持为4毫米：

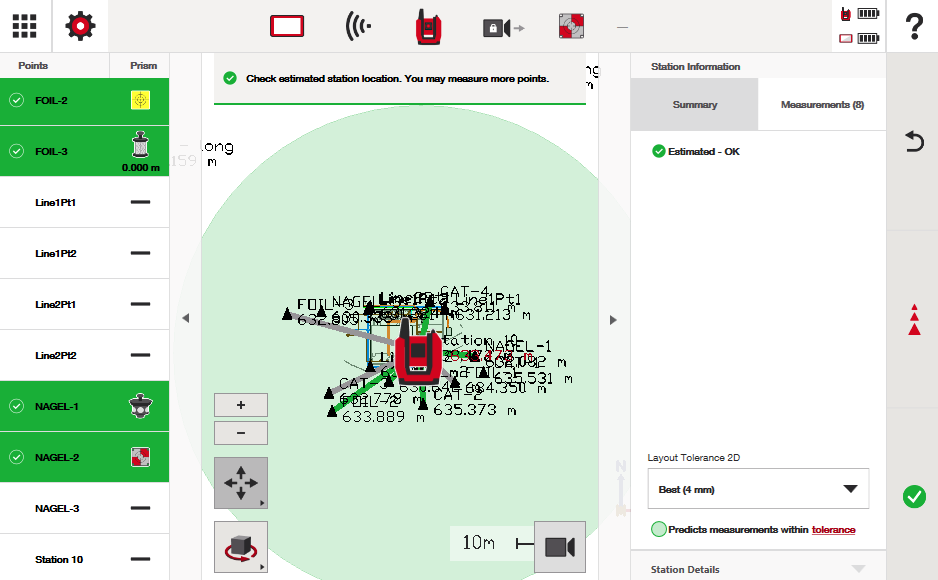

下图显示我现在在工地周围测量了8个不同的控制点，最终得到了一个布局圆圈，表明在该区域内可以保持4毫米的准确度要求。

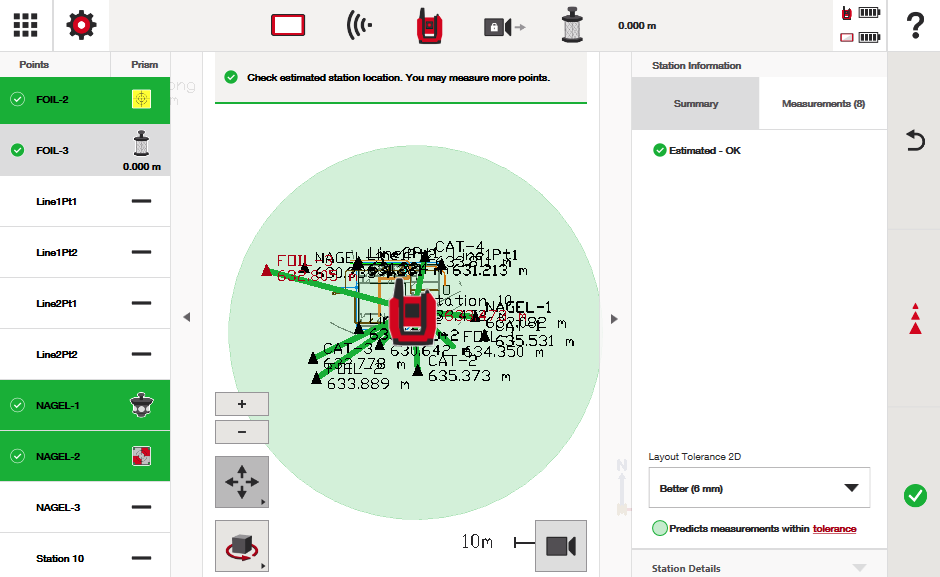

如果我想保持6毫米的准确度，布局圆圈如下所示：

除了确保您拥有准确的控制点外，软件还提供了一些有用工具，帮助您尽可能优化布局圆圈。

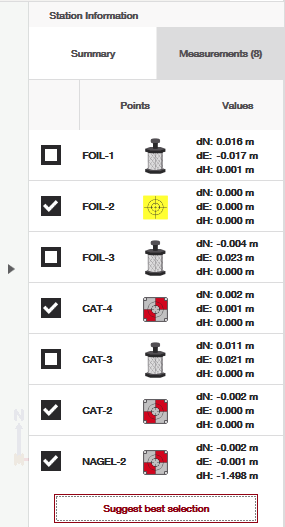

测量完控制点后，导航到右上角的“测量”标签。它会显示您测量的每个控制点及其偏差值。简单来说，这些偏差值反映了工具为了使控制点的位置“匹配”数字设计而调整测量位置的程度。

默认情况下，软件使用您测量的所有控制点来计算您打算使用的布局圆圈。但您可以手动移除，或让软件自动排除那些可能不准确、影响测量和布局潜在准确度的控制点。

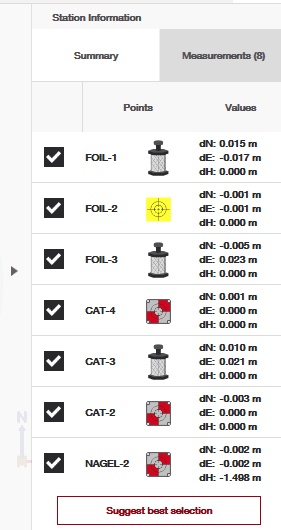

例如，点击上方列表中的“建议最佳选择”，查看软件是否能在定位计算中移除一些测量不佳的控制点：

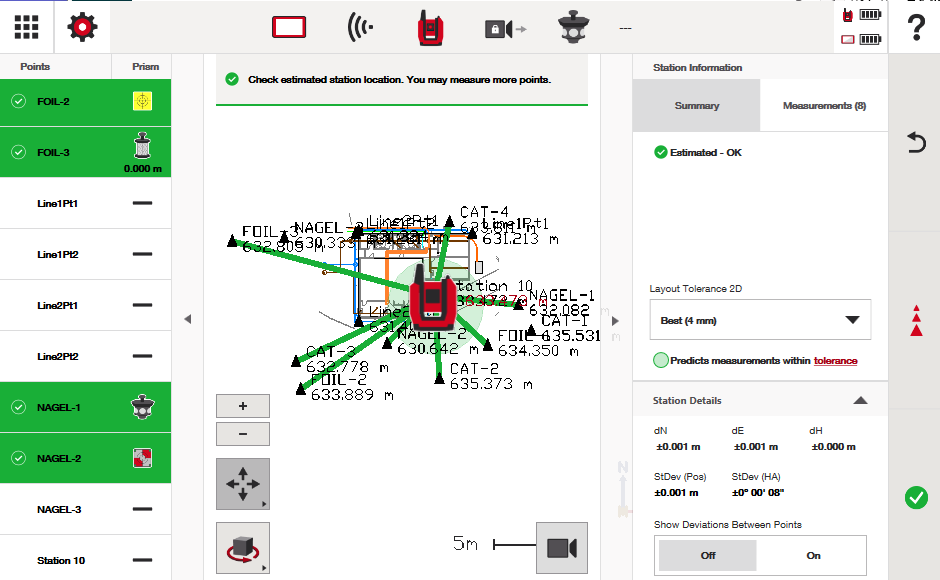

您会看到软件找到了允许您在给定控制点条件下，实现最高可能准确度的控制点组合。在4毫米布局准确度下，我可以自信地布局整个工地区域。

无论您在工具中设置的公差如何，全站仪都会尽可能引导您达到最高准确度。公差设置有两个基本功能：

在工作过程中使应用程序显示绿色或红色，直观显示测量是否在设定公差范围内。

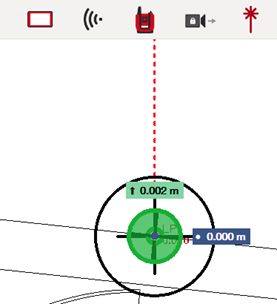

- 例如，在6毫米公差下布局时，您的定位十字准线只有在距离目标点6毫米以内时才会变为绿色，如下图所示。
在定位过程中显示实际工作区域，帮助您保持在公差范围内（如本文所述）。

无论您的公差如何，工具都会始终引导您到根据您使用工具进行定位计算的点的“0”位置。然而，这些点的计算位置是否准确，取决于最终用户在定位工具时的细心程度以及在工作日内保持其准确性的措施。

有关准确度的更多帮助，请参见本文。
