如何使用“平移测站”

“平移测站”的目的

平移测站只能与“控制线测站”配合使用。它是一个选项，用于在完成“控制线测站”过程后调整全站仪的X、Y坐标。根据控制线测站过程中控制线位置的任何误差，您可能需要此应用程序手动调整全站仪坐标。

正如“控制线测站”文章中提到的，全站仪在计算其坐标位置时，不会考虑控制线测站过程中的任何误差。它假设测站过程中测量的相交控制线以数字文件要求的准确角度相交。

简要说明：测量的第一条控制线被视为准确的基准线——按设计要求正确布置。第二条线的第一次测量也被认为是准确的测量——告诉全站仪第二条线的位置。全站仪随后可以根据这两条线的交点进行可视化，并根据这三个点相应定位。它再次假设这三个点在控制器上的设计中是准确的。

控制线测站过程中测量的第四个点是供最终用户进行视觉检查的，因为它很可能显示出偏差误差（无论多小）。

在实际操作中，软件仅计算与最终测量点相关的误差。理论上，测量的控制线中的误差可能出现在任意位置。发现这些误差并在布置过程中减轻其影响，是最终用户的责任。

这就是平移测站有用的地方。

操作步骤 1：打开平移测站

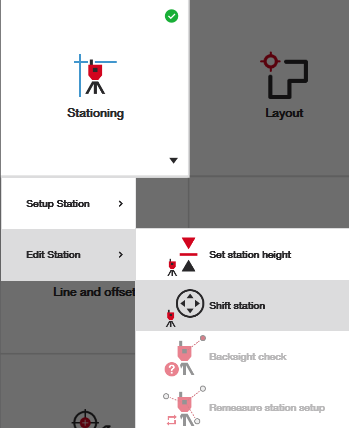

只需导航到主屏幕，在“编辑测站”下选择“平移测站”。

打开时会有警告，软件会将此视为全新的测站位置。如果您返回检查之前放样或布置的点，使用这个新的测站，新的测站将根据测站的平移引导您到这些点的新位置。

操作步骤 2：输入您的平移值

在右侧菜单中，您将看到测站值（测站坐标位置）。当您向东和向北（X 和 Y）平移测站时，新测站值将显示供您参考：

向北平移20毫米，向东平移15毫米（注意测站值的变化）：

当然，从视觉上看，CAD 文件上的测站图标也会根据这些新值相应平移，供您参考。

操作步骤 3：确认测站

点击绿色对号，工具会自动提醒您测站平移已完成。如果您需要新的点作为工作过程中的后视点参考，只需使用测量和记录重新测量一些参考点，便于您在工作日内检查。
