偏移与长度应用 - 使用方法

偏移与长度应用允许您基于任意线段或圆弧以及该线上的任意点作为参考点创建点。这是一种实用的点创建方法，用于编辑点与所选线的距离、作为所选线参考的定位点以及距离。

偏移与长度演示

如何通过偏移与长度创建点

1. 打开您的项目：首先在您的平板上打开任意项目。
2. 打开应用：可从主屏幕或CAD视图的侧边菜单中打开。

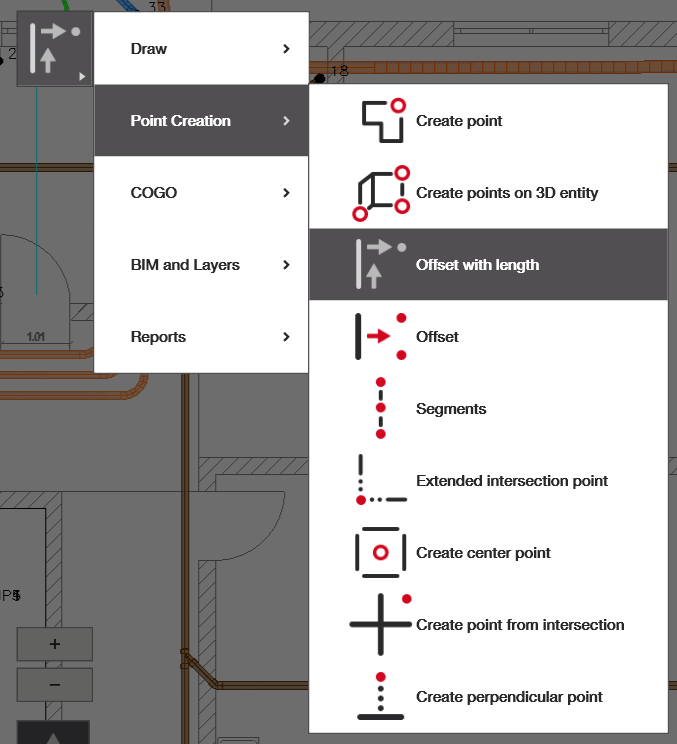

   • 如果主屏幕没有“偏移与长度应用”，您可以选择添加快捷方式并添加下图所示的应用，或通过导航菜单找到该应用。
3. 选择线并创建点：选择您的参考线并创建点。

点的创建

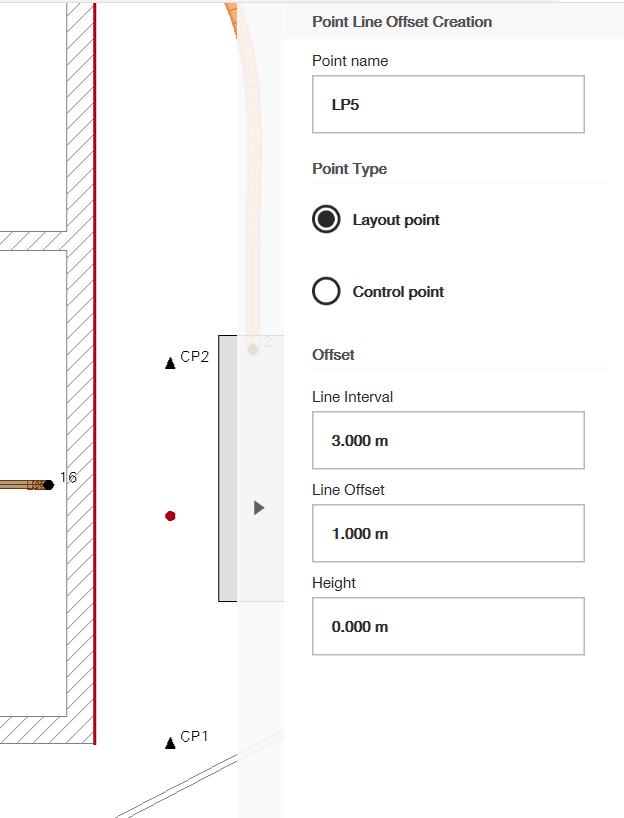

选择您想作为参考线的线段。选中后，该线段应变为红色，且在线段底部会出现一个红点。在屏幕右侧，您可以看到点线偏移创建菜单，在此可以更改点的名称，编辑点的类型：布局点或控制点（参见本文，了解如何使用不同的点设置）。

接下来，您可以通过编辑以下内容更改点相对于线的位置：

• 线间隔：您希望点距离线段起点多远？
• 线偏移：您希望点距离线本身多远（在线的左侧或右侧）？
• 高度：如果您想应用高度偏移，也可以在这里设置。

注意 - 这些数值可以保持为“0”，也可以根据需要设置为负值。

您可以双击线段，自动反转所有偏移值。完成后，请确保点击绿色对勾以将点添加到您的图纸中。
