扩展交点应用 - 使用方法

扩展交点应用允许您基于两条线的预期交点创建点，即使它们未连接。它是一种实用的点创建方法，可以让您在两条线的交点（或预期/延长交点）处创建一个点。

如何通过扩展交点创建点

1. 打开您的项目：首先在您的平板电脑上打开任意项目。
2. 打开应用程序：可以从主屏幕或CAD视图的侧边菜单中打开。

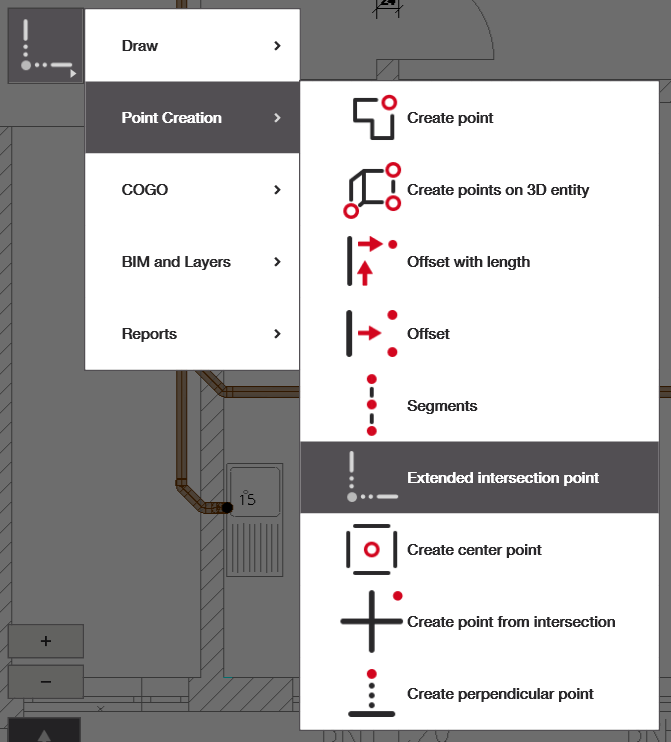

   • 如果主屏幕中没有“扩展交点应用”，您可以选择添加快捷方式并添加下图所示的应用，或从导航菜单中找到它。
3. 选择线并创建点：选择您的两条参考线并创建点

点的创建

选择您想用于交点创建的两条参考线。如果是延长线，这些线应当相交；如果不相交，将出现“无效线条”提示。一旦您选择了两条合适的线，它们应变为红色，并且在它们的交点或延长交点处会出现一个红点。

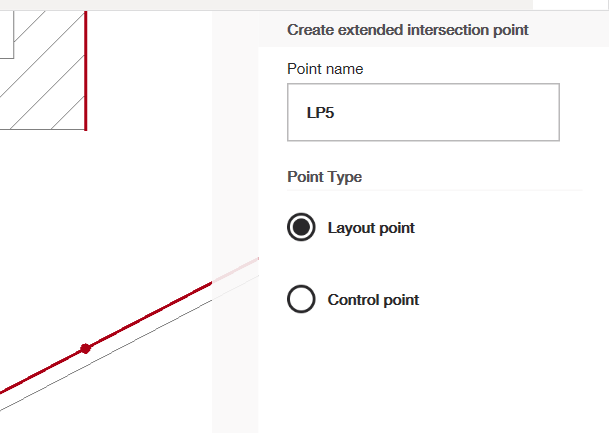

在右侧菜单中，您可以更改点的名称和类型：布局点或控制点（请参阅本文，了解如何在HCL中学习和编辑您的点列表）。您可以再次点击红色线条取消选择。完成后，请务必点击绿色对勾以将点添加到您的图纸中。
