工具无法校准

本文解释了导致“工具无法校准”消息的原因，并提供了实用的步骤，帮助您解决该问题，无论该消息是在倾斜校准还是现场校准过程中触发的。

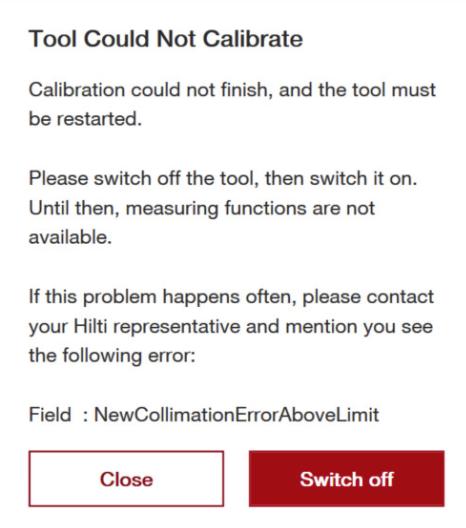

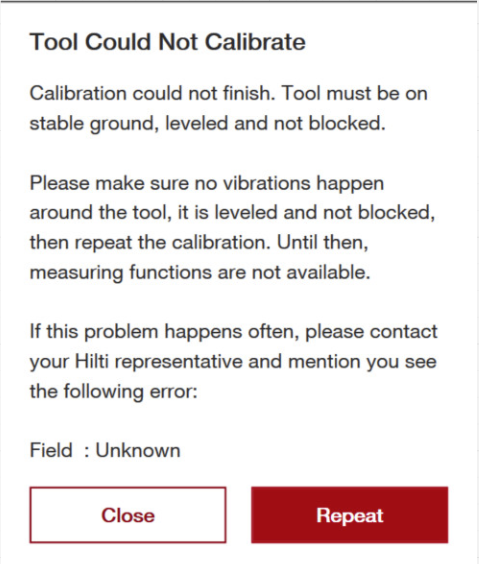

与此错误相关的子错误代码包括：“Tilt: Unknown（倾斜：未知）”、“Tilt 5: Timeout（倾斜5：超时）”、“Tilt 1: General Exception（倾斜1：一般异常）”、“Tilt 11: Wrong State（倾斜11：状态错误）”、“Filed 11: Wrong State（现场11：状态错误）”、“Field 1: General Exception（现场1：一般异常）”、“Field: New Crosshair Offset Above Limit（现场：新的十字线偏移超出限制）”、“Field: New Trunnion Axis Error Above Limit（现场：新的转轴误差超出限制）”、“Field: New Collimation Error Above Limit（现场：新的准直误差超出限制）”、“Field: Unknown（现场：未知）”、“Field 5: Timeout（现场5：超时）”。

“工具无法校准”消息的含义

“工具无法校准”消息是一条最终回退消息，当仪器无法成功完成校准周期时显示。

与更具体的消息（例如工具不稳定或工具倾斜过大无法调平）不同，此消息意味着：

无论具体原因如何，校准过程都未能达到有效或可信的结果。

此时，仪器会主动停止校准以防止几何数据不准确，可能需要重启后再尝试。

为何多种问题都会导致此消息

此消息可能由多条内部路径触发，包括：

• 校准超时
• 校准结果超出可接受范围
• 临时错误或未定义的内部状态
• 未知或意外情况
• 无法自动解决的倾斜或现场校准升级问题

虽然内部原因可能不同，但基本要求始终相同：

仪器必须物理稳定、正确调平、无遮挡且处于清洁的光学环境中，校准才能成功。

当无法及时建立该基线时，校准会停止并显示此消息。

为何仪器停止而非“强行完成”

校准是仪器验证并更新其内部几何结构的过程：

• 轴线对齐（垂直轴、水平/转轴和光轴必须对齐：左右旋转、上下旋转以及望远镜实际观察的方向）
• 光学居中（十字线、相机图像、棱镜跟踪光学和EDM（激光）光束是否都对准望远镜的真实光学中心线）
• 编码器关系（水平和垂直角度编码器与望远镜及轴线的关系，以确保旋转的准确性和可重复性）
• 补偿限制（系统不再尝试补偿的限制，因为超出该范围补偿将不可靠）

当轴线正确对齐时，望远镜旋转围绕真实运动中心，水平读数无论瞄准方向如何均相同，望远镜上下翻转时垂直读数一致，几何表现对称。

当光学居中时，通过望远镜和相机瞄准的位置将与测量位置（EDM激光照射点）相同。此外，当棱镜跟踪光学居中于棱镜时，测量棱镜时EDM激光照射点也会相同。

如果在不良条件下强行完成校准：

• 垂直几何可能不正确
• 高度误差可能随距离增大
• 测量可能失去重复性（同一点两次测量结果不同）
• 准确度可能无预警下降

仪器选择提前停止并明确提示，以避免隐性误差风险。

最佳解决方法：重置并重新建立良好条件

步骤1：关闭并重新启动仪器

如果消息提示您重启：

• 关闭仪器电源
• 等待几秒钟
• 重新开启仪器

此操作可清除临时状态，为干净的校准尝试做好准备。

步骤2：确认仪器机械调平

在重新尝试校准前：

• 调整三脚架腿，使仪器头部接近水平。如有必要，使用手动可调三脚架头，如POAW 71。
• 小心使用调平螺丝——目标是舒适地处于范围内，而非“勉强居中”

倾斜补偿不能替代正确的机械调平。

步骤3：确保稳定的安装环境

请确保：

• 仪器放置在坚实的地面上
• 无脚步声、风、机械或柔性表面引起的振动
• 校准过程中您站在远离仪器的位置

即使是细微的移动也可能导致校准停滞或超时。

步骤4：检查无阻挡物

确保：

• 望远镜无遮挡物（如镜头内的雾气或污垢）
• 镜面和镜头干净
• 无盖子、配件或杂物干扰运动或光学部件

步骤5：控制光线条件（尤其是现场校准时）

在室内或明亮环境下工作时：

• 避免仪器下方有反光表面
• 遮挡强烈阳光或上射光
• 关闭向上照射的工作灯
• 如有需要，为仪器下方区域遮阴或变暗

校准光学对杂散光比正常测量更敏感。

步骤6：重新运行校准

条件调整好后：

• 重新执行校准
• 大多数情况下，恢复基线条件后校准会正常完成

此消息不代表的含义

“工具无法校准”消息不自动表示：

• 硬件故障
• 永久性损坏
• 仪器需要维修

大多数情况下，它反映的是阻止校准安全完成的环境条件。

何时升级处理

如果此消息：

• 在良好控制的条件下反复出现
• 在重启、仔细调平、稳定安装和清洁光学后仍持续出现
• 发生在平坦、稳定且光线良好的地面上

则建议联系支持或维修服务。

最后提醒

此消息存在的目的是保护测量的完整性。

通过重置仪器并重新建立良好的物理、几何和光学条件，您为仪器提供了正确完成校准所需的基础，从而保持测量结果的可信性。
