图层 - 使用方法

图层应用程序控制来自HCL应用程序的图层以及CAD图纸中的图层在视图中是否可见。可以启用或禁用图层，以便专注于当前任务相关的信息。

如何使用图层应用程序？

打开项目：首先在您的平板电脑上打开任意项目。
打开应用程序：可以从主屏幕或CAD视图的侧边菜单中打开。
- 如果主屏幕中没有“图层”应用程序，请选择添加快捷方式并添加下图所示的应用程序。
选择图层类别：图层类别控制CAD视图中显示的信息类型。在屏幕右侧，选择最适合当前任务的类别。
- Hilti图层：包含在应用程序内添加的控制点和布置点。这也包括您在HCL应用程序中创建的任何线条。
- CAD图层：包含来自导入CAD图纸的元素。您只能打开或关闭这些图层，不能删除或编辑。为了减少潜在错误，HCL不允许修改您导入的原始设计。
管理图层：图层管理选项仅适用于Hilti点图层，可控制点的组织方式。
- 加号图标：添加额外的点图层。
- 编辑按钮：修改所选图层属性。
- 删除按钮：从项目中移除所选图层。
选择查看图层：图层可见性决定当前视图中显示哪些信息。
- 使用眼睛图标显示或隐藏单个图层。
- 隐藏的图层仍然可用，随时可以重新启用。

“图层”应用程序快捷图标：

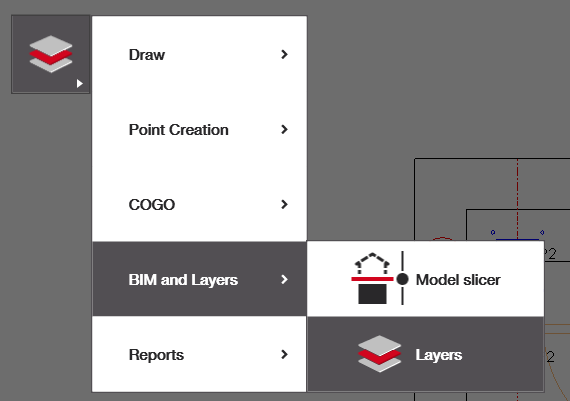

在CAD视图的侧边菜单中选择图层应用程序：

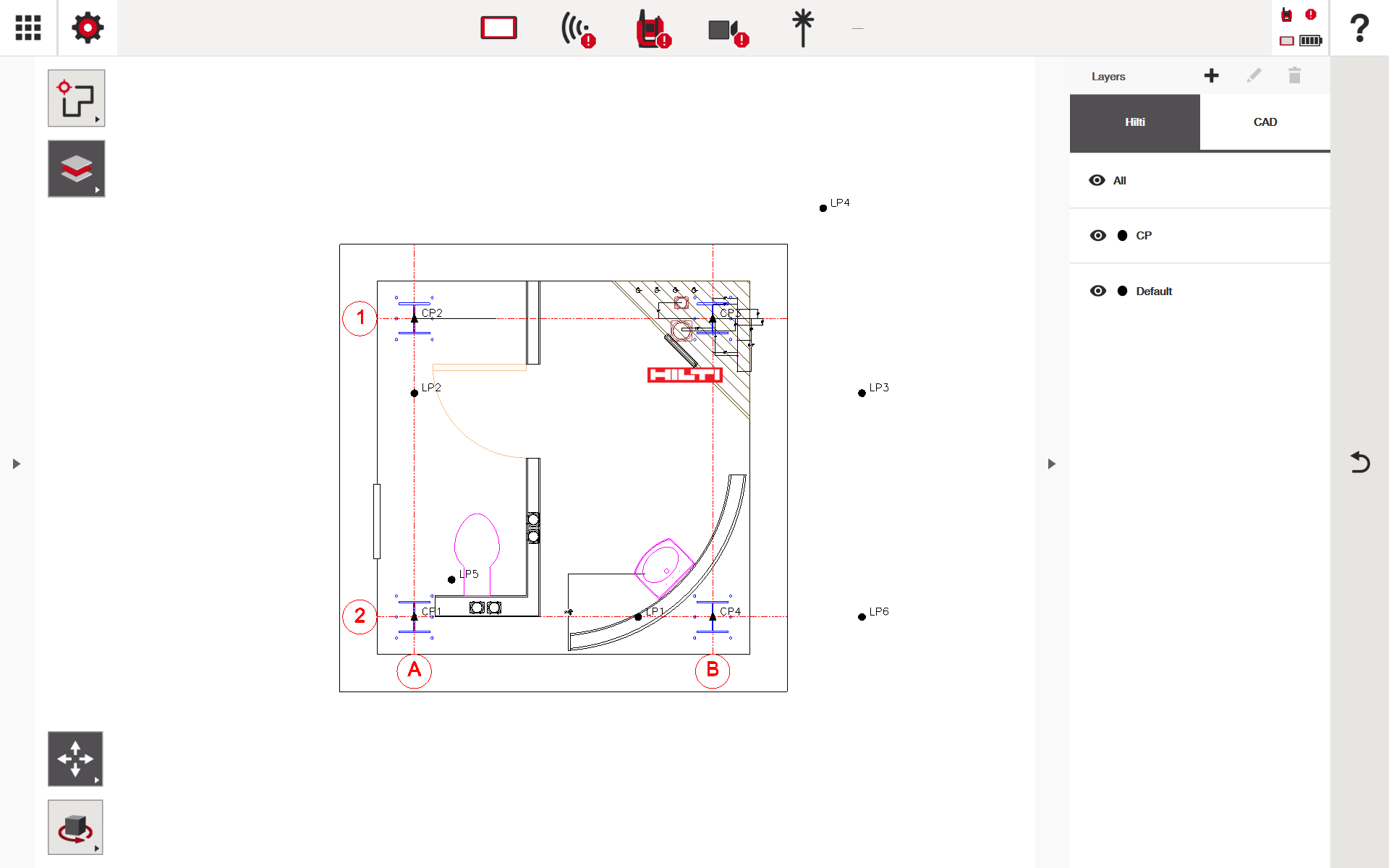

选择图层应用程序后显示的CAD视图：

管理您的图层

在图层窗口中，您将看到添加、编辑或删除图层的选项。请记住，这些选项仅适用于Hilti图层。原始CAD图层无法编辑，只能在视图中打开或关闭。

添加或编辑图层时，将出现以下窗口：

请根据需要命名图层，并选择您希望图层显示的颜色。

使用Hilti图层标签的重要注意事项：

图层颜色：截至本文撰写时，图层颜色尚不会改变绘图中点或线的颜色。但如果使用了Hilti桌面软件PLO导入的线条，颜色可能会受到影响。未来版本将更新，允许颜色更广泛地应用于平板电脑上创建的点和线。
线条：在HCL应用程序内创建的线条（例如使用绘制线条应用程序），默认属于“默认”Hilti图层，且无法更改。未来版本将支持根据需要在线条上创建特定图层。
默认图层：Hilti默认图层不可编辑或删除。颜色必须保持黑色，名称必须保持为“default”。
删除图层：删除图层前，必须确保所有相应的线条（如果适用）和点已从该图层移除。您可以使用编辑点列表选项更改点的图层，或者如果更方便，也可以使用删除应用程序。

图层与点（Hilti图层）如何协作的示例

Hilti点图层最有效的用途是作为组织和工作流程工具。通过将布局点分离到逻辑图层中，包含数百个点的大型项目变得更易于管理、审查和现场放样。要编辑点所属的图层，请参见点编辑选项。

示例1：基于工种的图层组织

可以根据工种或专业创建图层，以清晰区分工作范围。

机电 – 管道
机电 – 电气
机电 – 暖通空调
结构 / 锚固
建筑参考点

这种方法允许根据需要显示或隐藏各个工种，减少视觉杂乱，降低布置错误点的风险。

示例2：基于阶段的布局图层

对于分阶段完成的项目，图层可以反映施工阶段。

阶段1 – 地下部分
阶段2 – 楼板插入件
阶段3 – 顶部支撑
阶段4 – 最终设备

布局时仅启用相关阶段图层，帮助团队专注当前工作，避免未来或已完成点的干扰。

示例3：基于楼层或区域的图层

在多层或大面积项目中，可以根据位置组织图层。

1层 – 东翼
1层 – 西翼
2层 – 机械房
屋顶 – 设备基础

这使得在现场工作时，能够轻松隔离特定楼层或区域的布局点。

示例4：点类型分离

可以根据布局点类型创建图层，以支持不同的安装任务。

吊挂点
套管位置
预埋板
设备中心线

分离点类型减少混淆，帮助团队快速识别当前安装活动相关的点。

图层与CAD图层如何协作的示例

CAD图层仅用于可见性控制，无法编辑或删除。它们最适合隔离参考信息。

示例1：背景控制

关闭建筑装饰或家具图层，保持视图清晰。
布局时仅启用结构网格和主要墙体。

示例2：协调视图

检查吊挂点时启用暖通空调风管CAD图层。
禁用无关系统，提升拥挤区域的清晰度。

示例3：临时参考检查

启用CAD图层以验证对齐或间距。
确认布局无误后再次禁用该图层。
