使用相机视图

概述

PLT 300 演示中的相机视图

PLT 400 演示中的相机视图

PLT 300 上的相机视图

主要界面元素（PLT 300）

实时相机图像全屏显示，右侧带有用于放大的缩放控制滑块

在屏幕顶部，您可以选择棱镜或目标类型，以及在必要时选择激光测量

中央十字准星指示当前目标点；启用智能目标后，移动或平移指示器会显示方向调整。有关启用智能目标选项的位置，请参阅此文章。

左下角的图标可更改十字准星的移动方式，并添加用于小幅方向调整的按钮

右侧中部的锁定图标可锁定 PLT 的当前视图

右下角的绿色勾号可确认所选的 PLT 相机位置

在相机视图中，点击左上角的地图图标可打开图纸的 CAD 视图

然后，点击左上角的相机图标即可返回相机视图

启用 GPS 后，左下角的“查找我”图标可使 PLT 在允许的角度范围内搜索平板电脑；有关详细信息，请参阅此文章

PLT 400 上的相机视图

主要界面元素（PLT 400）

实时相机图像全屏显示，右侧带有用于放大的缩放控制滑块

缩放滑块顶部的图标可将相机画面放大，使目标居中并清晰可见

缩放滑块底部的图标可缩小相机视图

在屏幕顶部，您可以选择棱镜或目标类型，以及在必要时选择激光测量

中央十字准星指示当前目标点；启用智能目标后，移动或平移指示器会显示方向调整。有关启用智能目标选项的位置，请参阅此文章。

左下角的图标可更改十字准星的移动方式，并添加用于小幅方向调整的按钮

右下角的绿色勾号可确认所选的 PLT 相机位置

亮度滑块可调整相机曝光，使图像变亮或变暗

将分辨率设置为“高”时，可提高实时相机画面的质量

启用 GPS 后，左下角的“查找我”图标可使 PLT 在允许的角度范围内搜索平板电脑；有关详细信息，请参阅此文章

PLT 400 的其他功能

点击小型相机视图中的这些箭头可折叠相机视图

右上角的此图标可在相机视图中搜索目标，并锁定棱镜或目标

典型工作流程（PLT 300 和 PLT 400）

1. 打开相机视图
2. 选择棱镜目标类型或激光
3. 调整 PLT 300 的位置，使棱镜或目标在相机视图中可见
4. 使用中央十字准星对齐目标
5. 如有需要，调整缩放以获得更好的可见性
6. 点击屏幕右上角的锁定图标
7. 等待工具锁定棱镜或目标；锁定状态由带有锁定符号的相机图标表示

最佳实践和图像质量帮助

• 定期清洁相机镜头，以获得最佳图像质量。
• 在 PLT 400 上调整亮度和分辨率，以匹配光照条件。
• 仅在需要时使用 PLT 400 上的叠加内容，以避免视觉混乱。
• 改善 Wi-Fi 信号有助于提高清晰度。有关 Wi-Fi 故障排除帮助，请参阅此文章。
• 进行手动测量时，请使用所有工具确保激光位置准确：操纵杆、分辨率、亮度等。
• 锁定棱镜或目标时，相机图像仅用于引导；无论锁定目标时的相机图像质量如何，工具的光学望远镜仍然能够锁定目标。

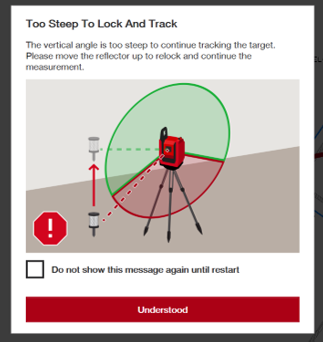

棱镜跟踪的“过陡”警告

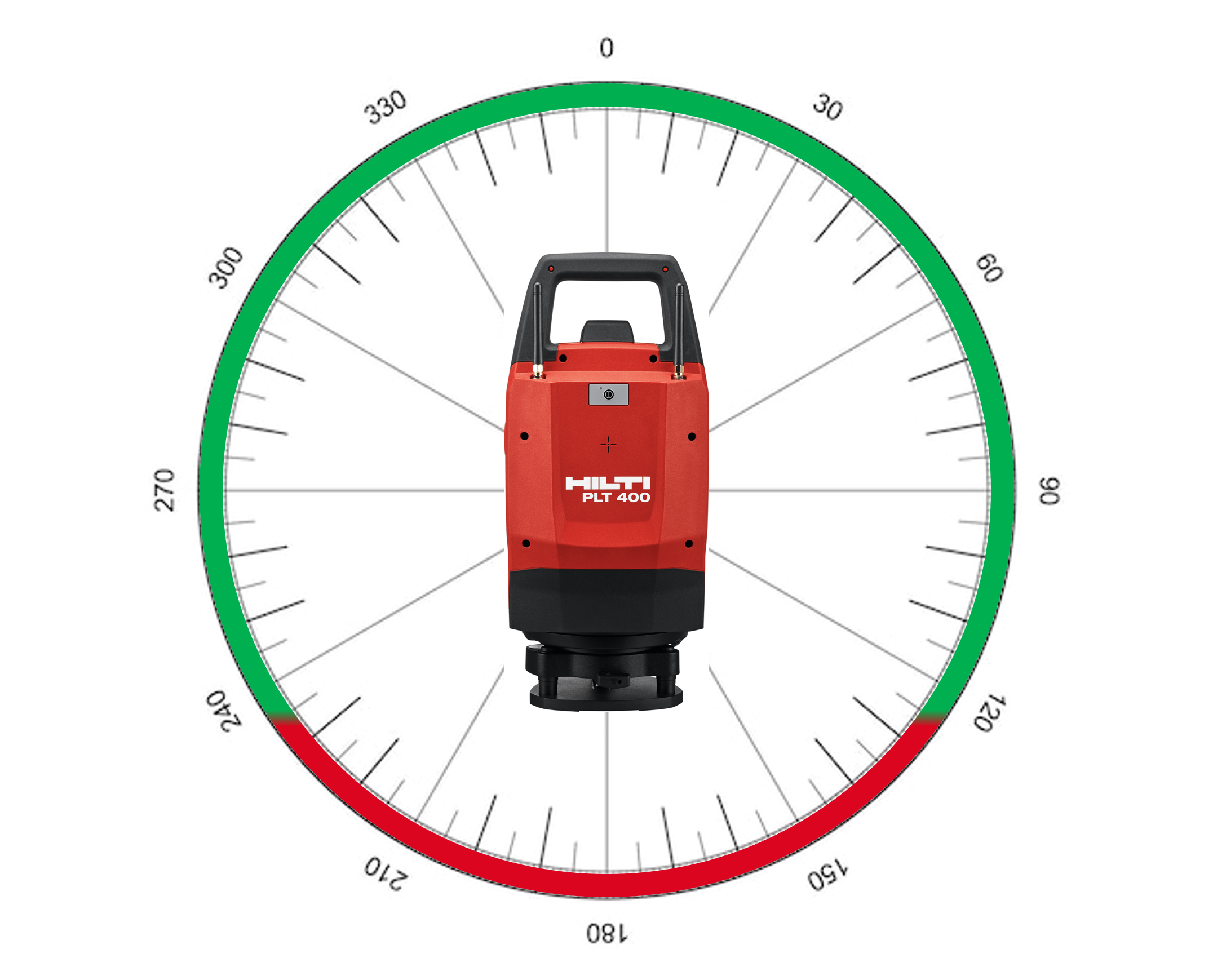

当全站仪与所跟踪棱镜之间的垂直角度超出支持的跟踪范围（125° 至 235°）时，会出现“过陡”警告。发生这种情况时，全站仪可能会丢失棱镜，并且跟踪性能可能会受到影响。

要解决此警告，请调整棱镜高度或全站仪高度，使棱镜回到支持的跟踪范围内。角度减小后，即可恢复正常的棱镜跟踪。
