Импортиране и експортиране на точки: Как да

Как да импортирате демонстрация на контролни точки

Как да импортирате демонстрация на разположени точки

Как да експортирате точки - демонстрация

Какво са "точки" в HCL?

Има много различни типове точки, които могат да се съхраняват в проектен файл на HCL (известен като HPL30): Контролни точки, Разположени точки, Измерени точки, Забити точки и Станционни точки.

Контролни точки: Точки, които се използват за позициониране на инструмент, както е показано в тази статия.

Разположени точки: Точки, които могат да бъдат разположени на конкретни координатни места, както е описано в тази статия.

Измерени точки: Точки, които са били измерени (а не разположени) от главното устройство след позициониране, както е описано в тази статия.

Забити точки: Разположени точки, които са били забити или записани на точното място, където са били разположени, както е обяснено в статията за разположени точки, спомената по-горе.

Станционни точки: Места, където вашата станция е установила своя координатен адрес след позициониране, както е обсъдено в тази статия.

Когато импортирате точки в проект за първи път, единствените точки, които технически можете да импортирате, са "Разположени точки" и "Контролни точки". Причината за това е, че само тези типове точки са релевантни за нови проекти - всички други типове точки са свързани с точки, създадени след като инструментът е бил използван за измерване.

Обърнете внимание, че винаги можете да редактирате списъка с точки след импортирането му директно на таблета.

В какъв файлов формат се съхраняват точките?

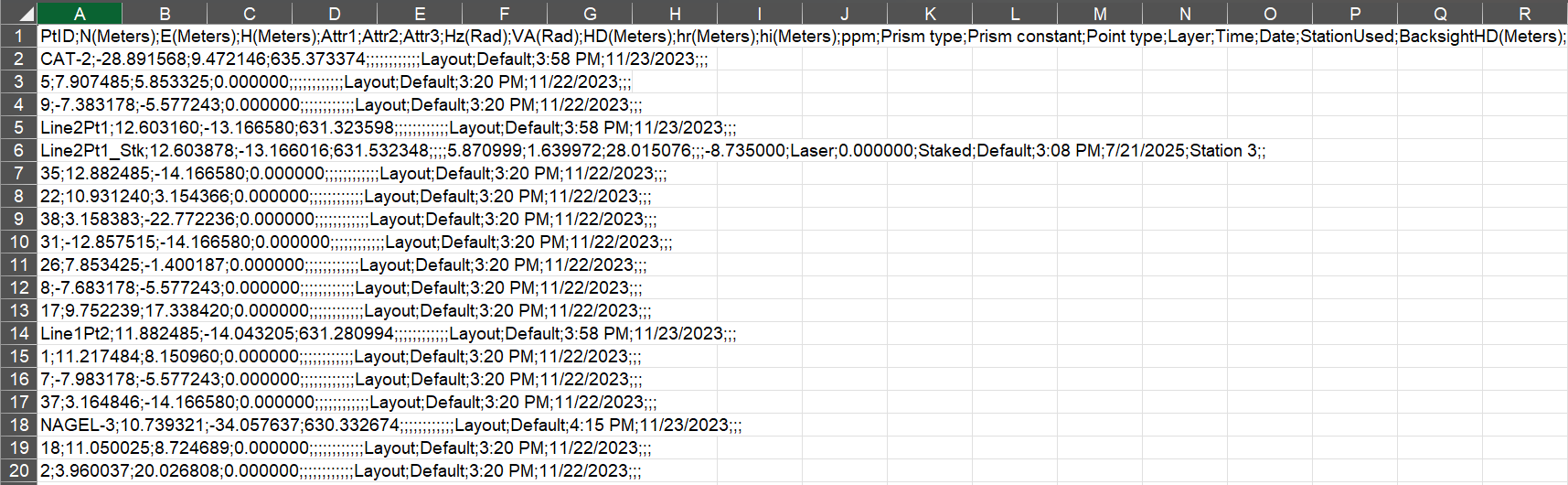

Файловете с точки, когато се импортират или експортират самостоятелно, се съхраняват като csv или txt файлове. Ако не сте запознати с този тип файлове за съхранение на информация, в началото може да изглежда малко странно. По-долу е скрийншот на пример как изглежда този файл при отваряне:

Ако прочетете горния ред на CSV файл, ще забележите, че има категории, които обясняват типа на представените данни, като всяка стойност е разделена с някаква пунктуация (в този случай ";"). Най-важните данни във файл с точки са Името на точката (PtID) и координатните стойности на тази точка (Източна координата, Северна координата и Височинна координата).

Всичката останала информация в CSV файла за вашите точки е допълнителна и може да бъде полезна, но обикновено най-важна е координатната информация.

Как да импортирате точки в проект?

Можете да импортирате точки или като "Контролни точки", или като "Разположени точки", като инструментът просто се нуждае от стандартен форматиран csv/txt файл за това. Освен името на точката и координатите, ако csv/txt файлът е експортиран от софтуер на Hilti, атрибутите на точките (ако има такива) ще бъдат импортирани, а при импортиране на контролни точки може да се импортира информация за височината на щангата и типа на призмата. Всяка друга информация в CSV ще бъде игнорирана по време на импорта.

Освен това софтуерът ще запише времето и датата, когато точките са били импортирани/създадени за вашата справка в отчетите.

За чист импорт на точки се препоръчва да прегледате файла с точки и да проверите дали всяка точка има уникално име. Въпреки че софтуерът може да открие точки с дублирани имена, все пак може да срещнете грешки.

По-долу ще разгледаме как да форматирате файла за импортиране, след това как да импортирате разположени точки и след това контролни точки.

Как да импортирате Стъпка 1: Осигурете правилния формат за вашия файл с точки

Индустриалният стандартен csv/txt файл е форматиран така:

"ИМЕ НА ТОЧКАТА;N Координата;E Координата;H Координата"

Докато горният пример използва точка и запетая (";") като разделител на стойностите, можете да използвате разделител по ваш избор.

Как да импортирате Стъпка 2: Отворете проекта

Изберете проекта, от който искате да импортирате точки, от екрана с проекти:

Как да импортирате Стъпка 3: Опция за импортиране на разположени точки

При импортиране на разположени точки отворете проекта, за да видите изброените в него задачи. След това просто кликнете върху полето, което представлява разположените точки на задачата, в която трябва да импортирате точките:

Посочете, че възнамерявате да импортирате точки в тази задача:

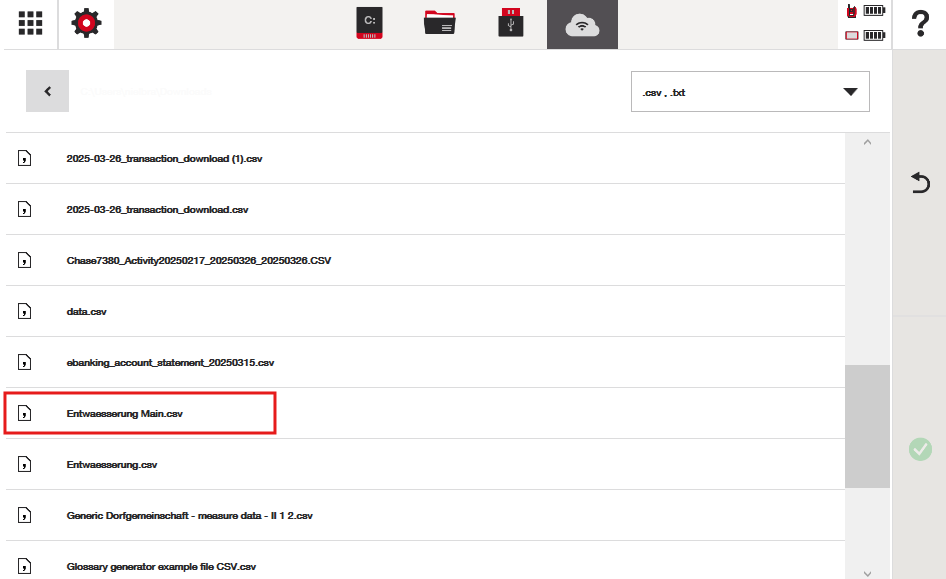

Намерете файла по необходимия път и натиснете зелената отметка:

Как да импортирате Стъпка 4: Изберете правилния формат на файла

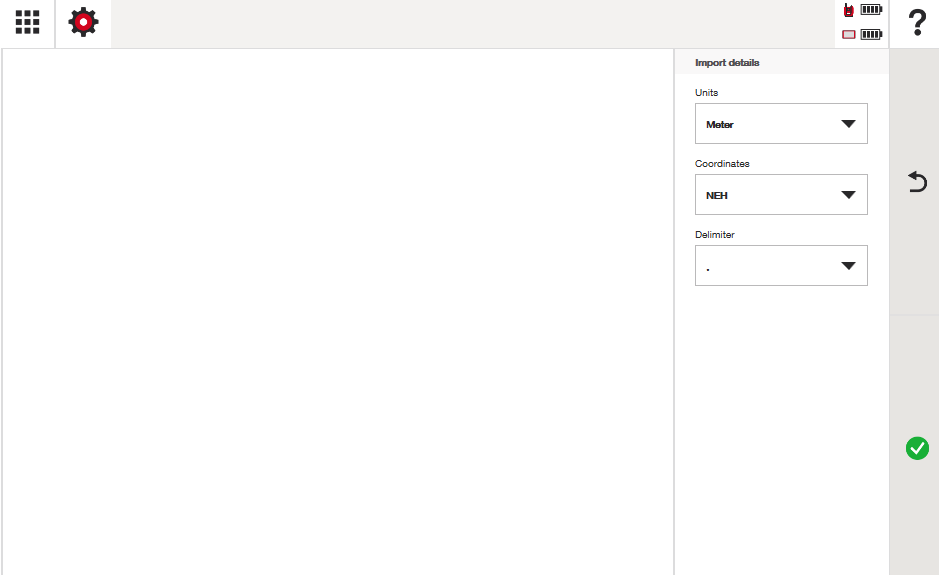

Софтуерът ще се опита да анализира данните, които импортирате, и да идентифицира използваните единици и реда на координатите, в който сте поставили точките. Винаги можете да коригирате или промените тези опции в прозореца "Детайли за импорта" в дясната страна на екрана:

Ако нещо не е наред с избрания от вас формат, ще получите съобщение за грешка. Обикновено просто смяната на разделителя (или сепаратора) на вашите данни може да помогне за решаване на тази грешка:

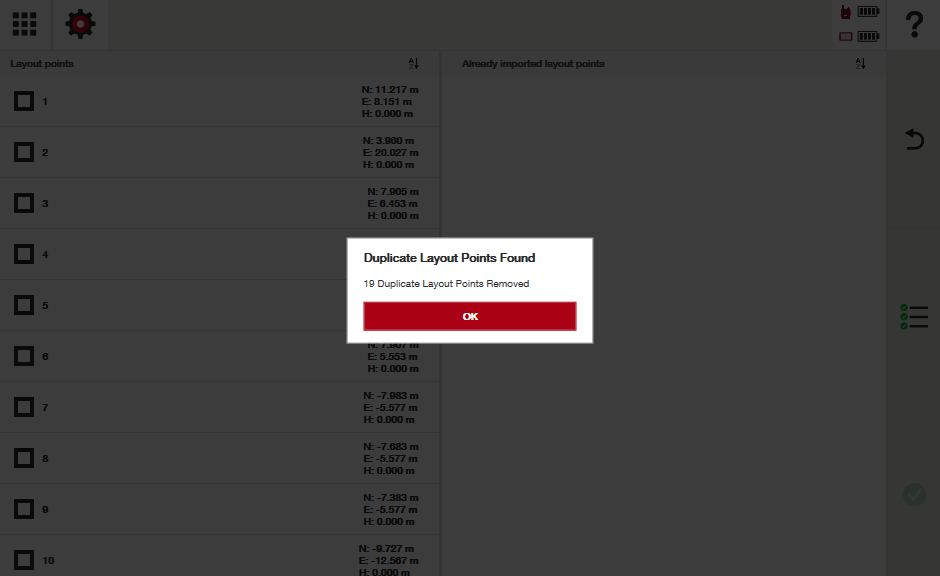

Ако софтуерът открие, че има дублирани точки в csv файла както по име така и по координата, той ще премахне дубликатите и ще ви уведоми. Обърнете внимание, че е силно препоръчително да прегледате списъка с точки преди импорта, за да премахнете или промените точки с едно и също име. Това улеснява процеса на импортиране и намалява вероятността от грешки:

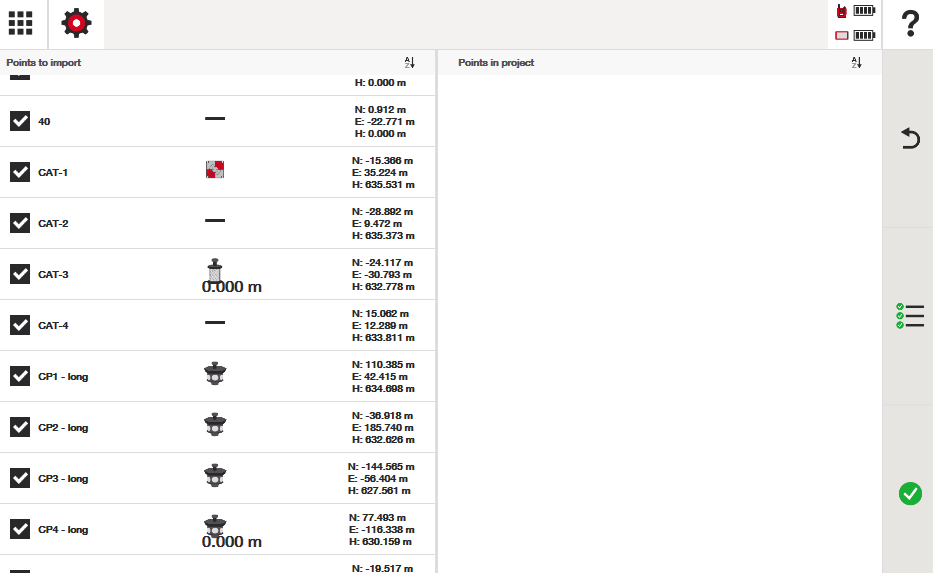

Ако софтуерът забележи, че в задачата вече има точки със същото име, той ще ви попита как искате да продължите, дали да запазите старата точка или да я замените с новата:

След като импортът приключи, ще видите съобщение, че е бил успешен:

Как да импортирате Стъпка 5: Опция за импортиране на контролни точки

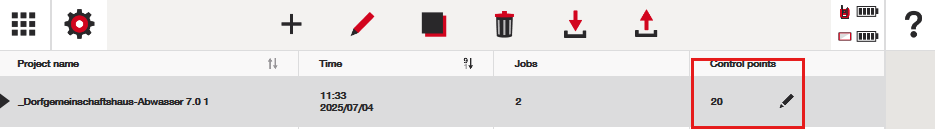

При импортиране на контролни точки просто кликнете в полето, което представлява контролните точки от началния екран на проекта:

Различава ли се процесът на импортиране на контролни точки от този на разположените точки?

Да - но само леко. При импортиране на контролни точки можете да импортирате информация за призма и височина на щангата от csv/txt файл, който е бил експортиран от софтуер на Hilti. Също така ще имате възможност да редактирате детайлите за призмите за всяка точка преди финализиране на импорта.

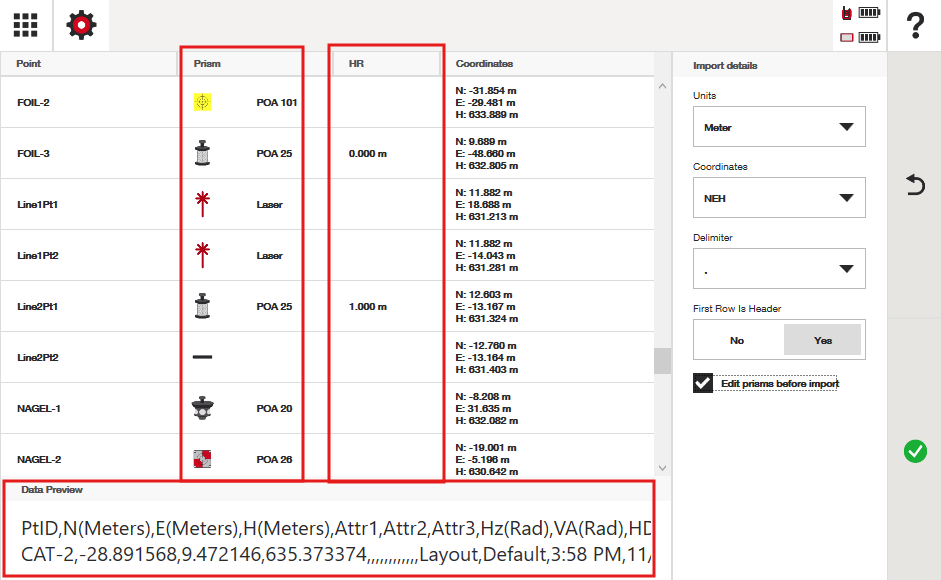

Обърнете внимание как екранът за импортиране на контролни точки показва повече данни: тип призма, височина на щангата и преглед на всички данни от csv/txt файла за точките:

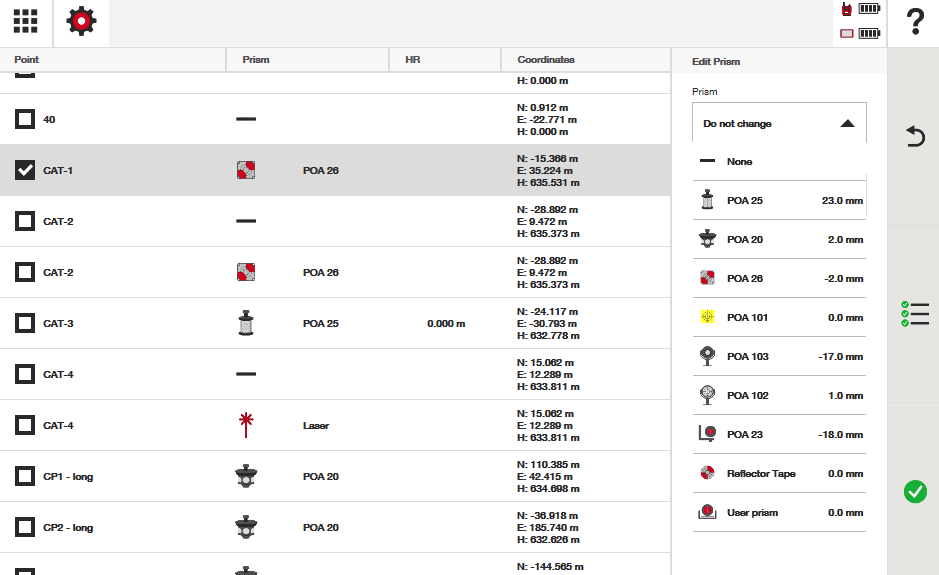

С активирана опция "редактиране на призми преди импорта" мога да коригирам всяка необходима информация:

След като приключа с редактирането, натискам зелената отметка, за да изляза от менюто за редактиране на призми. Процесът на импортиране на точките е същият като при разположените точки по-горе, но на екрана ще видите и призмите и височината на щангата, които се отнасят за точките:

Какво да направите, ако получите съобщение "грешка при отваряне на задача" след импорт на точки?

Ако получите грешка, че задачата не може да се отвори след импортиране на точките, вероятно има точка с същото име като друга, но с различна координата. Върнете се към списъка с точки и ги прегледайте, сортирани по име на точка. Изтрийте или променете дублирани точки, ако има такива, особено ако забележите, че имат едно и също име, но различни координати. Софтуерът може да е пропуснал дублирани точки, ако името е същото, а координатите са различни, което ще доведе до грешка.

Колко данни от CSV/TXT файла се импортират освен координатите?

Ако импортирате csv/txt файл, който е бил експортиран от софтуер на Hilti, ще можете също да извлечете информация за атрибутите на точките, ако има такива. Освен това, само при импортиране на контролни точки ще можете да импортирате и информация за височината на щангата и призмата за всяка точка. Обърнете внимание, че информацията за призма и височина на щангата няма да бъде импортирана при импортиране на разположени точки.

Как да експортирате точки от проект?

Отидете в менюто на проекта и изберете проекта, от който искате да експортирате точки:

Оттук можете да докоснете областта, където пише "контролни точки" и да експортирате само контролните точки на проекта:

Или можете да експортирате точки от конкретна задача в проект:

Когато докоснете колоната с разположени точки в менюто на задачата, ще видите опцията да определите кои точки искате да експортирате, както и броя на наличните точки от всеки тип в тази задача за експортиране:

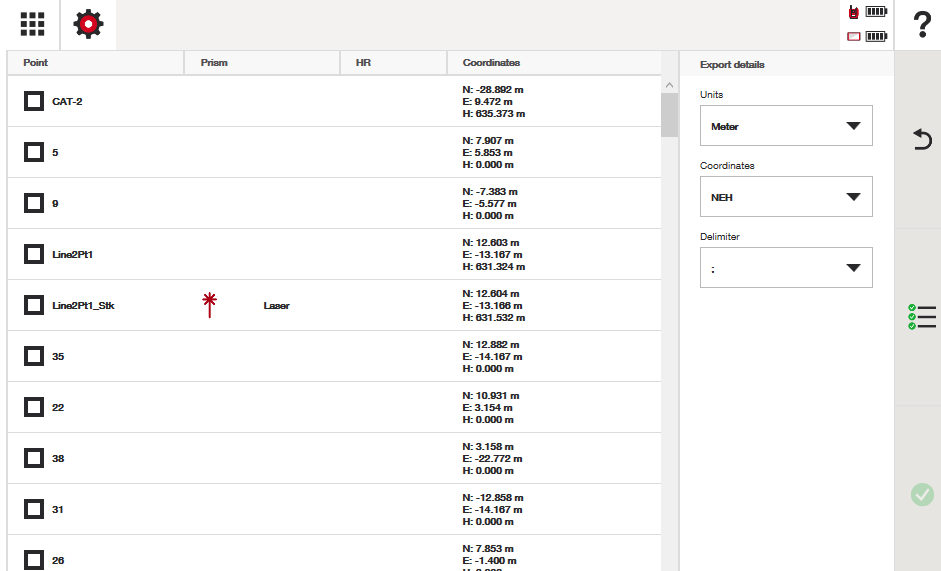

След като продължите, ще имате още един прозорец, за да уточните кои точки искате да експортирате, както и да уточните как ще изглежда csv/txt файлът: в какви ЕДИНИЦИ искате точките да се показват, в какъв РЕД НА КООРДИНАТИТЕ искате стойностите на точките да бъдат и какъв РАЗДЕЛИТЕЛ (СЕПАРАТОР) искате да използвате за стойностите си:

Можете да избирате точките поотделно или да използвате бутона "избери всички" от най-дясната страна на екрана.

След като точките бъдат експортирани, те ще се запазят като CSV файл.

Какви данни се експортират в CSV или TXT файла с точкови данни?

Когато отворите CSV файл с вашите точкови данни, ще видите, че много информация се записва за всяка точка, което може да бъде много полезно при преглед на вашия проект и какво е било измерено или разположено.

PtID: името на точката, което е било експортирано
N,E,H координати: координатната информация за местоположението на точката
Attr1-4: атрибутите, прикачени към точката, ако има такива. Те се въвеждат ръчно от крайния потребител.
"Hz и VA" (Радиани): записаните ъгли на главното устройство, измерени в радиани, когато точката е била измерена или забита. Радианите се използват тук при експортиране на данни, тъй като обикновено е по-лесно да се интегрира информацията за радианите, ако е необходимо, в друг софтуер.
HD (Хоризонтално разстояние): точно хоризонтално разстояние от тоталната станция до точката, която е била забита или измерена. HD не отчита наклона, а само 2D хоризонталното разстояние.
HR (Височина на щангата): височината на призмената щанга, въведена ръчно от потребителя (ако е приложимо) при измерване или забиване на точка.
HI (Височина на инструмента): височината на тоталната станция, въведена ръчно от потребителя (ако е приложимо) при измерване или забиване на точка. Това е нещо, което ще се вижда само ако е била въведена височина на станцията при настройване на станцията.
PPM (Части на милион): ppm, ръчно коригирано от крайния потребител в настройките на PPM на инструмента - число, което коригира грешки, свързани с атмосферни условия.
Тип призма: типът призма, използван от потребителя при забиване или записване на точката
Константа на призмата: константата на призмата, която е била използвана по време на измерването. Запомнете, всяка призма има някаква константа, която помага на тоталната станция да изчисли центъра на призмата след свързване с нея.
Тип точка: индикатор за вида на точката (забита, разположена, контролна, станционна или измерена)
Слой: CAD слой, на който е записана точката. Това позволява на крайния потребител да идентифицира или сортира релевантните точки от csv файла.
Време: часът на деня, когато точката е била записана
Дата: датата, на която точката е била записана. Обърнете внимание - времето и датата могат да помогнат за проследяване на продуктивността или да гарантират, че работата е била извършена на/до определено време (за разрешаване на конфликти)
Използвана станция: Номерът на станцията, използвана за измерване или забиване на точката. Това помага при корекция на грешки или отстраняване на проблеми, като например забелязване на определени точки, измерени точно срещу неточно, и коя станция е използвана между двете. Препоръчително е да запазвате "станционни точки", използвани в целия проект, защото ако изтриете станционни точки, тази информация за станцията ще бъде изгубена за точките, измерени с нея. Например няма да можете да видите коя станция е използвана за измерване на определени точки.
BacksightHD: Разстоянието назад до първата контролна точка, използвана по време на позициониране. Обърнете внимание, че по всяко време можете да проверите всяка съхранена контролна точка във вашия файл с точки като проверка на обратен изглед, като просто извършите "backsight check".
