Import og Eksport af Punkter: Sådan gør du

Hvad er "punkter" i HCL?

Der findes mange forskellige punkttyper, som kan gemmes i en HCL projektfil (kendt som en HPL30): Kontrolpunkter, Layoutpunkter, Målte punkter, Afmærkede punkter og Stationpunkter.

Kontrolpunkter: Punkter, der bruges til at stationere et værktøj, som set i denne artikel.

Layoutpunkter: Punkter, der kan lægges ud på specifikke koordinatlokationer, som beskrevet i denne artikel.

Målte punkter: Punkter, der er blevet målt (i stedet for lagt ud) af hovedenheden efter stationering, som beskrevet i denne artikel.

Afmærkede punkter: Layoutpunkter, der er blevet afmærket eller registreret på det præcise sted, hvor de blev lagt ud, som forklaret i layoutpunktsartiklen nævnt ovenfor.

Stationpunkter: Lokationer, hvor din station har fastlagt sin koordinatlokation efter stationering, som diskuteret i denne artikel.

Når du importerer punkter til et projekt for første gang, er de eneste punkter, du teknisk set kan importere, "Layoutpunkter" og "Kontrolpunkter." Årsagen til dette er, at det kun er disse punkttyper, der er relevante for nye projekter - alle andre punkttyper har at gøre med punkter, der oprettes efter at værktøjet er blevet brugt til at måle.

Bemærk, at du altid kan redigere din punktliste efter import direkte på tabletten.

I hvilken filtype gemmes punkter?

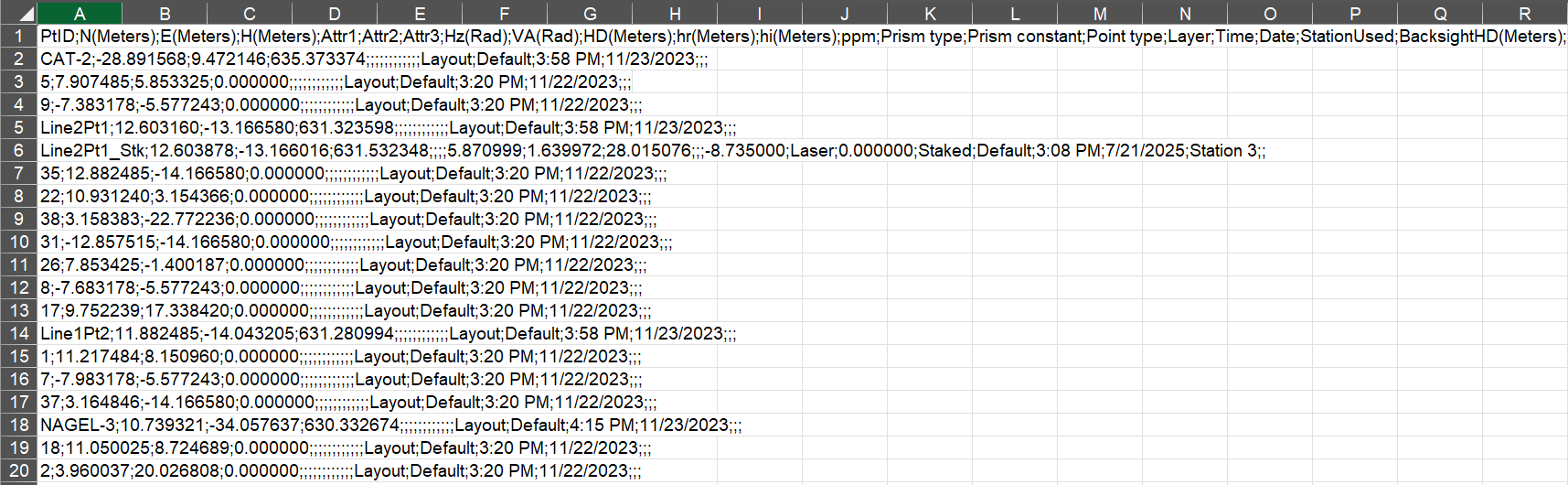

Punktfiler, når de importeres eller eksporteres alene, gemmes som csv- eller txt-filer. Hvis du ikke er bekendt med denne filtype til lagring af information, vil det se lidt mærkeligt ud i starten. Nedenfor er et skærmbillede af et eksempel på, hvordan denne fil ser ud, når den åbnes:

Hvis du kan læse den øverste linje i en CSV-fil, vil du bemærke, at der er kategorier, der forklarer typen af data, der præsenteres, og hver værdi er adskilt af en form for tegnsætning (i dette tilfælde et ";"). Den vigtigste data i en punktfil er Punktnavnet (PtID) og koordinatværdierne for det punkt (Østlig koordinat, Nordlig koordinat og Højdekoordinat).

Al anden information i CSV-filen for dine punkter er ekstra information, som kan være nyttig, men typisk er det koordinatinformationen, der er mest afgørende.

Hvordan importerer du punkter til et projekt?

Du kan importere punkter enten som "Kontrolpunkter" eller "Layoutpunkter," og værktøjet behøver blot en standardformateret csv/txt-fil for at gøre det. Udover punktnavnet og koordinaterne, hvis csv/txt-filen er eksporteret fra Hilti-software, vil punktattributter (hvis relevant) blive importeret, og hvis du importerer kontrolpunkter, kan højde på stang og prismetypeinformation også importeres. Al anden information, der måtte være i CSV-filen, vil blive ignoreret under importen.

Derudover vil softwaren registrere tidspunkt og dato for, hvornår punkterne blev importeret/oprettet til din reference i rapporteringen.

For en ren punktimport anbefales det, at du gennemgår din punktfil og sikrer, at hvert punkt har sit eget unikke navn. Selvom softwaren kan opdage punkter med dublerede navne, kan du stadig støde på fejl.

Nedenfor gennemgår vi, hvordan du formaterer din importfil, derefter hvordan du importerer layoutpunkter, efterfulgt af kontrolpunkter.

Sådan importeres trin 1: Få det rette format til din punktfil

Den branchestandard csv/txt-fil er formateret således:

"PUNKT NAVN;N Koordinat;E Koordinat;H Koordinat"

Mens eksemplet ovenfor bruger semikolon (";") som skilletegn for mine værdier, kan du bruge det skilletegn, du ønsker.

Sådan importeres trin 2: Åbn projektet

Vælg det projekt, du vil importere dine punkter til, fra projektskærmen:

Sådan importeres trin 3: Import af Layoutpunkter

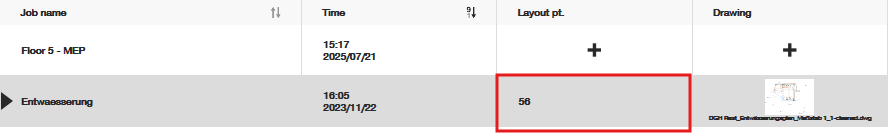

Hvis du importerer layoutpunkter, skal du åbne projektet for at vise de job, der er listet i det. Klik derefter blot på boksen, der repræsenterer layoutpunkterne for det job, du skal importere punkterne til:

Angiv, at du har til hensigt at importere punkter til dette job:

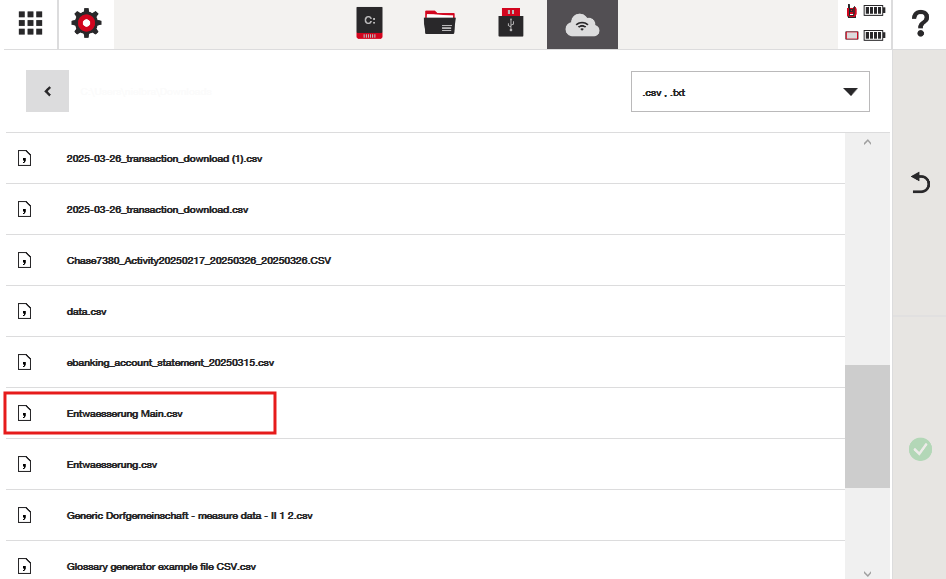

Find filen via den nødvendige filsti, og tryk på det grønne flueben:

Sådan importeres trin 4: Vælg det korrekte format for din fil

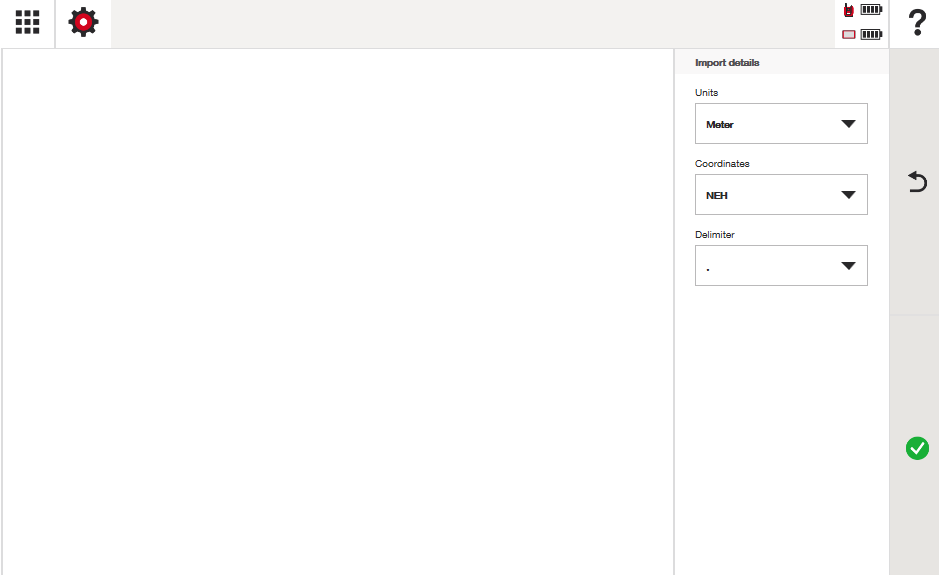

Softwaren vil forsøge at analysere de data, du importerer, og identificere de enheder, der anvendes, samt koordinatordenen, som du har placeret dine punkter i. Du kan altid justere eller ændre disse indstillinger til det korrekte format i vinduet "Importdetaljer" på højre side af skærmen:

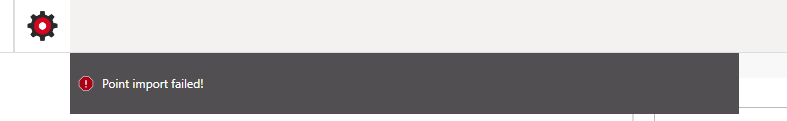

Hvis noget er forkert med det valgte format, vil du få en fejlmeddelelse. Som regel kan det hjælpe at ændre afgrænseren (eller separatoren) for dine data for at rette denne fejl:

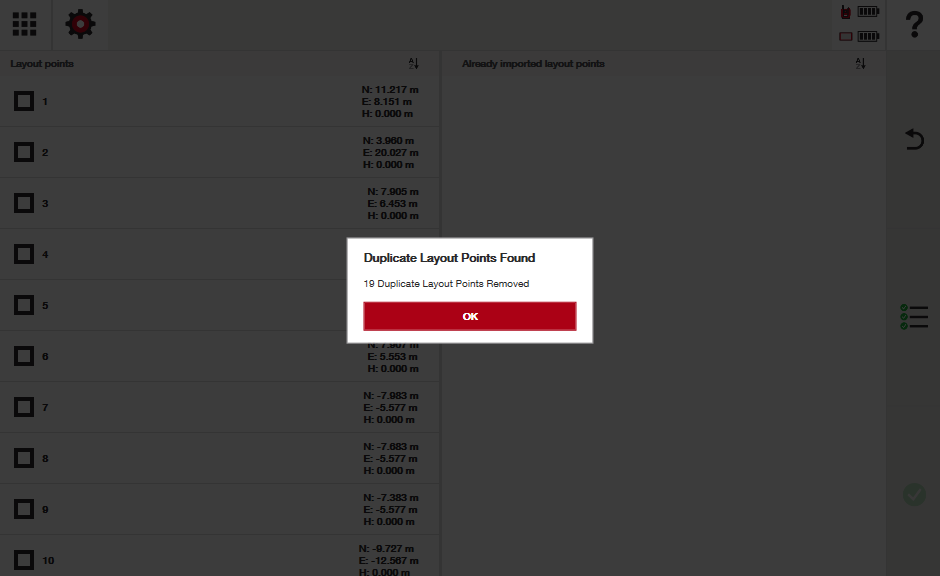

Hvis softwaren identificerer, at der er punkter i csv-filen, som er dubletter både i navn og koordinat, vil den fjerne dubletterne og give dig besked. Bemærk, at det stærkt anbefales at gennemgå din punktliste før import for at fjerne eller ændre punkter med samme navn. Det gør importprocessen mere gnidningsfri og fjerner potentiale for fejl:

Hvis softwaren opdager, at der allerede findes punkter i dit job med samme navn, vil den spørge, hvordan du vil fortsætte, enten beholde det gamle punkt eller erstatte det med det nye:

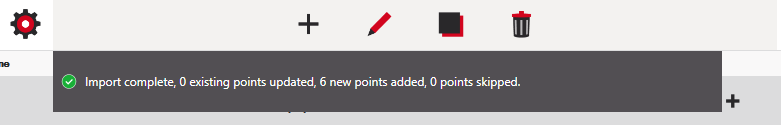

Når importen er fuldført, vil du se en besked, der forklarer, at det lykkedes:

Sådan importeres trin 5: Import af Kontrolpunkter

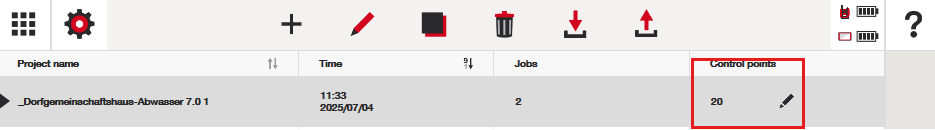

Hvis du importerer kontrolpunkter, skal du blot klikke i boksen, der repræsenterer kontrolpunkterne fra startskærmen for projektet:

Adskiller importprocessen af kontrolpunkter sig fra layoutpunkter?

Ja - men kun lidt. Når du importerer kontrolpunkter, kan du importere prismetype og højde på stang-information fra en csv/txt-fil, der er eksporteret fra Hilti-software. Du vil også blive inviteret til at redigere prismedetaljer for hvert punkt, før importen afsluttes.

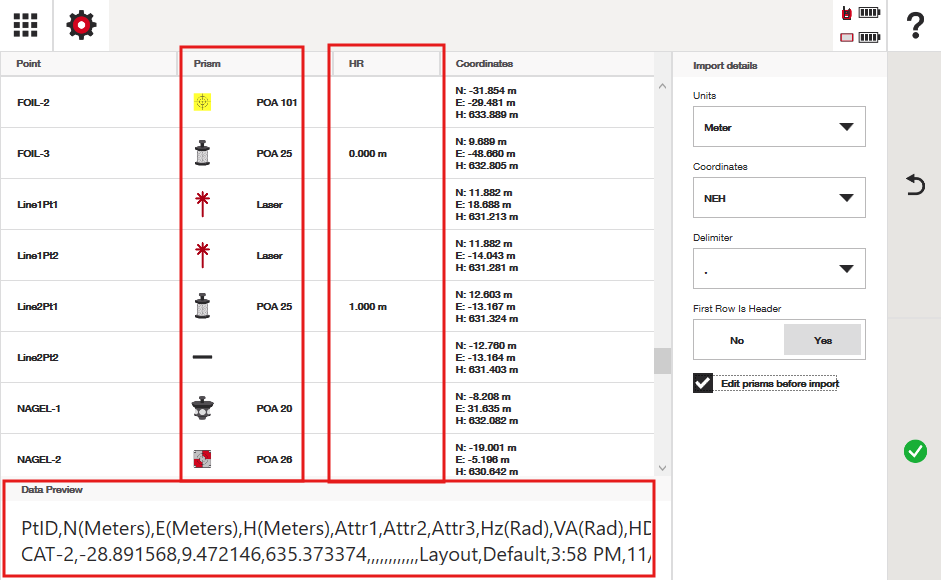

Bemærk, hvordan importskærmen for kontrolpunkter viser flere data: prismetype, højde på stang og en forhåndsvisning af alle dine csv/txt-punktdata:

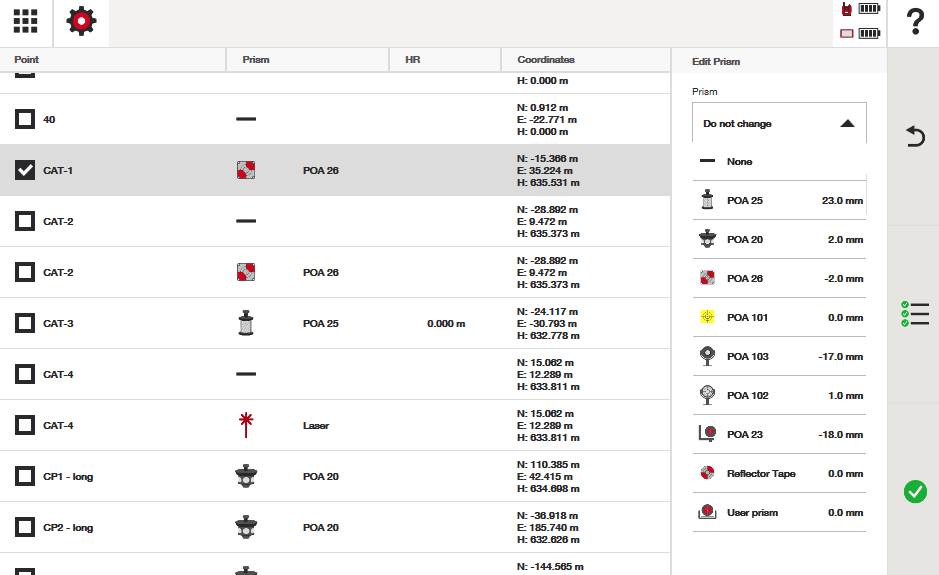

Med muligheden "rediger prismer før import" slået til, kan jeg også justere enhver information, jeg har brug for:

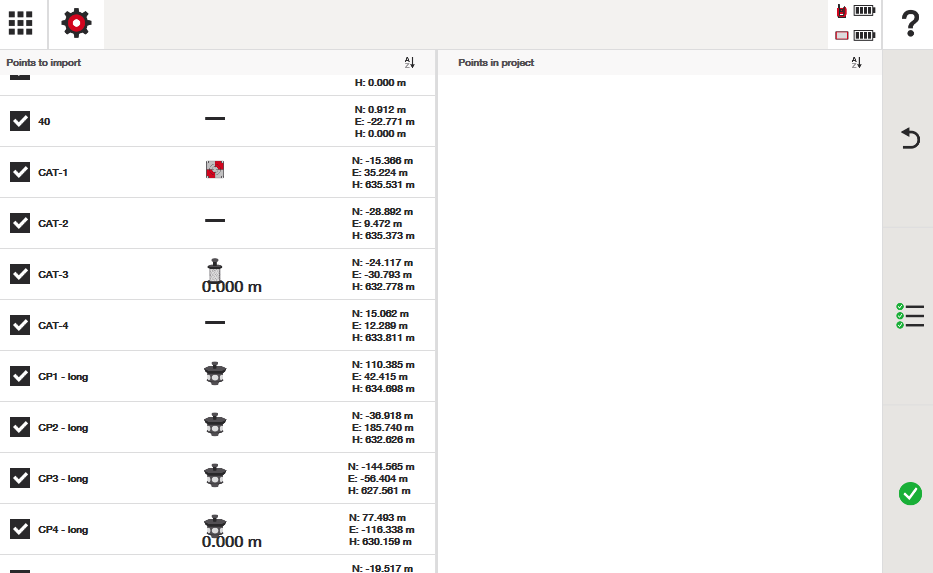

Når redigeringen er færdig, tryk på det grønne flueben for at afslutte prismemenuen. Punktimportprocessen er derefter den samme som for layoutpunkter ovenfor, men du vil også se prismene og Højde på Stang på skærmen, som gælder for punkterne:

Hvad gør du, hvis du får en "fejl ved åbning af job"-besked efter punktimport?

Hvis du får en fejl om, at jobbet ikke kan åbnes efter import af dine punkter, skyldes det sandsynligvis, at der er et punkt, som har samme navn som et andet, men en forskellig koordinat. Gå tilbage til din punktliste og gennemgå dine punkter sorteret efter punktnavn. Slet eller ændr punkter med dublerede navne, især hvis du bemærker, at de har samme navn, men forskellige koordinater. Softwaren kan have overset dublerede punkter, hvis punktet havde samme navn som et andet, men en anden koordinat, hvilket vil forårsage en fejl.

Hvor meget data fra CSV/TXT-filen importeres ud over koordinaterne?

Hvis du importerer en csv/txt-fil, der er eksporteret fra Hilti-baseret software, vil du også kunne hente punktattributinformation, hvis relevant, for dine punkter. Derudover vil du kun ved import af kontrolpunkter kunne importere højde på stang og prismetypeinformation pr. punkt. Bemærk, at prismetype og højde på stang ikke importeres ved import af layoutpunkter.

Hvordan eksporterer du punkter fra et projekt?

Gå til din projektmenu og vælg det projekt, du vil eksportere punkter fra:

Herfra kan du trykke på området, hvor der står "kontrolpunkter" og blot eksportere kontrolpunkterne i et projekt:

Eller du kan eksportere punkter fra et bestemt job i et projekt:

Når du trykker på layoutpunktkolonnen i jobmenuen, vil du få mulighed for at vælge, hvilke punkter du ønsker at eksportere, og det vil vise, hvor mange af hver punkttype der er tilgængelige i det job til eksport:

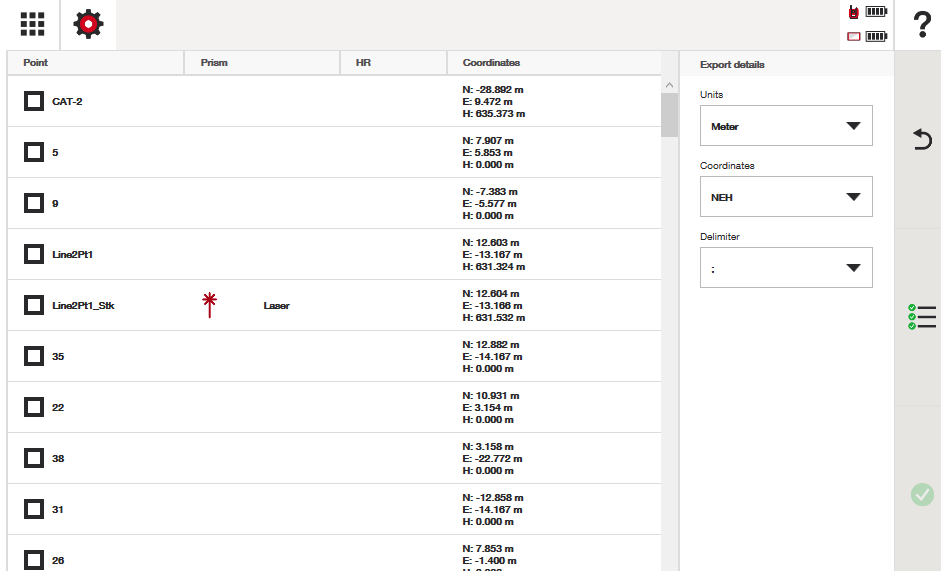

Efter at have fortsat, vil du have et vindue mere til at præcisere, hvilke punkter du ønsker at eksportere, samt præcisere, hvordan csv/txt-filen skal se ud: hvilke ENHEDER du ønsker punkterne vist i, hvilken KOORDINATORDEN du ønsker punktværdierne i, og hvilken AFGRÆNSER (SEPARATOR) du ønsker at bruge til dine værdier:

Du kan vælge punkterne enkeltvis, eller bruge "vælg alle"-knappen i den yderste højre side af skærmen.

Når punkterne er eksporteret, gemmes de som en CSV-fil.

Hvilke data eksporteres i CSV- eller TXT-filen med punktdata?

Når du åbner en CSV med dine punktdata, vil du se, at der gemmes meget information pr. punkt, som alle kan være meget nyttige for dig, når du gennemgår dit projekt og hvad der er blevet målt eller lagt ud.

PtID: punktets navn, der blev eksporteret
N,E,H Koordinater: koordinatinformationen om, hvor punktet var placeret
Attr1-4: attributterne knyttet til punktet, hvis nogen. Disse indtastes manuelt af slutbrugeren.
"Hz og VA" (Rad): de registrerede vinkler på hovedenheden, målt i radianer, da et punkt blev målt eller afmærket. Radianer bruges her ved dataeksport, da det typisk er nemmere at integrere radianinformation i anden software, hvis nødvendigt.
HD (Horisontal afstand): præcis horisontal afstand fra totalstationen til det punkt, der blev afmærket eller målt. HD tager ikke højde for hældning, kun den 2D horisontale afstand.
HR (Højde på stang): højden på prismestangen, manuelt indtastet af brugeren (hvis relevant), da et punkt blev målt eller afmærket.
HI (Højde på instrument): højden på totalstationen, manuelt indtastet af brugeren (hvis relevant), da et punkt blev målt eller afmærket. Dette ses kun, hvis der blev indtastet en stationhøjde under opsætningen af stationen under stationering.
PPM (Parts per Million): ppm manuelt justeret af slutbrugeren i værktøjets PPM-indstillinger - et tal, der justerer fejl forårsaget af omgivende vejrforhold.
Prismetype: den prismetype, brugeren anvendte, da et punkt blev afmærket eller registreret
Prismekonstant: konstanten for prismet, der blev brugt på måletidspunktet. Husk, at hvert prism har en konstant, som hjælper totalstationen med at beregne prismets centrum, efter det har forbindelse til det.
Punkt Type: en indikator for, hvilken slags punkt det er (afmærket, layout, kontrol, station eller målt)
Lag: det CAD-lag, punktet er gemt på. Dette giver slutbrugeren mulighed for at identificere eller sortere relevante punkter fra csv-filen.
Tid: det tidspunkt på dagen, hvor punktet blev gemt
Dato: datoen, hvor punktet blev gemt. Bemærk - tid og dato kan hjælpe med at spore produktivitet eller sikre, at arbejdet blev udført på/ved et bestemt tidspunkt (til konfliktløsning)
StationBrugt: Stationnummeret, der blev brugt til at måle eller afmærke punktet. Dette hjælper med fejlkorrigering eller fejlfinding, såsom at bemærke visse punkter, der blev målt nøjagtigt vs. unøjagtigt, og hvilken station der blev brugt mellem de to. Det er klogt at bevare "stationpunkter", der bruges gennem dit projekt, for hvis du sletter stationpunkter, vil stationeringsinformationen gå tabt for de punkter, der blev målt med det. Du vil for eksempel ikke kunne se, hvilken station der blev brugt til at måle visse punkter.

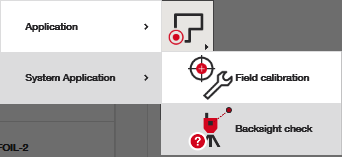

BacksightHD: Afstanden tilbage til det første kontrolpunkt, der blev brugt under stationeringen. Bemærk, at du til enhver tid kan tjekke ethvert lagret kontrolpunkt i din punktfil som en backsight-check ved blot at udføre en "backsight check."
