Hvad er backsight-tjek, og hvorfor er de vigtige for nøjagtigheden?

Oversigt

Denne artikel forklarer, hvad backsight-tjek er, hvorfor de er vigtige, og hvordan du sikrer, at du har tilstrækkelige backsight-punkter til rådighed gennem hele projektets levetid.

Når du starter et nyt arbejde, skal du følge nedenstående arbejdsgang for at få mest muligt ud af backsight-tjek og bevare tilliden til din layoutnøjagtighed.

Stationér totalstationen nøjagtigt ved hjælp af kontrolpunkterne leveret af landmåleren, hovedentreprenøren eller en anden betroet kilde.
Opret yderligere kontrolpunkter (backsights) umiddelbart efter nøjagtigt at have stationeret ved hjælp af Mål og registrer. Etabler flere stabile prismelokaliteter rundt på byggepladsen, så du ikke kun er afhængig af de oprindelige kontrolpunkter.
Stationér igen ved hjælp af dit nye udvidede kontrolnetværk gennem Kontrolpunktstationering, og sørg for, at dine nyligt oprettede backsight-punkter er inkluderet i stationeringsprocessen.

Ved at følge disse tre trin etablerer du et robust kontrolnetværk, som kan bruges gennem hele projektet, og som også kan bruges til at verificere og opretholde layoutnøjagtigheden.

Fordele ved denne arbejdsgang

Når dine yderligere backsight-punkter er etableret og inkluderet i en stationeringsoperation, har du optimeret to værdifulde metoder til verifikation af stationens nøjagtighed:

"Genmål stationens opsætning" for at bekræfte kvaliteten af din aktuelle stationering i løbet af arbejdsdagen.
"Backsight-tjek" (forklaret i denne artikel) for hurtigt at verificere eller inspicere, at totalstationen ikke har flyttet sig siden den oprindeligt blev stationeret.

Sammen hjælper disse værktøjer dig med at identificere potentielle problemer tidligt, bevare tilliden til dit layoutarbejde og reducere risikoen for dyre omarbejder forårsaget af uopdaget stationsbevægelse.

Bedste praksis: Opret flere prismebaserede backsight-punkter fordelt rundt på byggepladsen så tidligt som muligt. Jo flere pålidelige referencepunkter du har til rådighed, desto lettere bliver det at verificere stationens nøjagtighed og genvinde kontrolpunkter, der er mistet eller utilgængelige senere i projektet.

Demonstration af backsight-tjek

Videoen nedenfor viser den enkle måde, hvorpå softwaren automatisk udfører et backsight-tjek ved at kontrollere de monterede prismer og mål, du brugte under stationeringsprocessen.

Trin til at udføre et backsight-tjek

Åbn applikationen og vælg "mål"

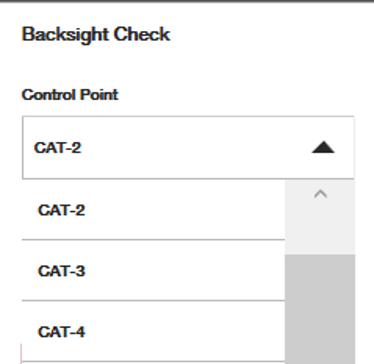

Vælg et af dine tidligere kontrolpunkter, der blev brugt under din oprindelige stationering, fra listen. Bemærk: kun kontrolpunkter fra et monteret prism kan bruges.

Når det korrekte kontrolpunkt, du ønsker at måle, er valgt, tryk på den røde målknap. Værktøjet vil dreje mod punktets placering og forsøge at måle det. Dobbelttjek, at prismetypen er korrekt.

Gennemgå resultaterne - du vil enten se "stationen er inden for tolerance," eller du vil se et vindue, der viser fejlene forbundet med backsight-målingen.

Stationér igen og fejlret (hvis nødvendigt) - Hvis et backsight-tjek indikerer, at din station er uden for den acceptable tolerance, er den første anbefalede handling at stationere totalstationen igen ved hjælp af dine kendte kontrolpunkter. Dette kan nemt gøres med applikationen "Genmål stationens opsætning".

Ofte stillede spørgsmål om backsight-tjek

Hvad er formålet med et backsight-tjek?

En totalstation er kun så nøjagtig som dens stationering. Selv når et værktøj oprindeligt er korrekt opsat, kan miljøforhold, aktivitet på byggepladsen og utilsigtede forstyrrelser forårsage subtile bevægelser, der påvirker layoutnøjagtigheden.

Backsight-punkter giver en enkel og pålidelig måde at verificere, at din totalstation forbliver korrekt placeret gennem dagen. Ved at oprette og regelmæssigt kontrollere dine egne referencepunkter kan du hurtigt identificere potentielle stationeringsfejl, før de påvirker dit layoutarbejde.

Derfor tillader et backsight-tjek slutbrugere at inspicere, om totalstationen stadig genkender de kontrolpunkter, den målte under opsætningen, som værende på samme sted. Hvis der opstår fejl under et backsight-tjek, anbefales genstationering.

Det anbefales normalt, at et backsight-tjek udføres hver 60. minut, hvilket er samme forekomst som PLT 400's automatiske kalibrering.

Hvis fejlene i backsight-tjek er væsentligt store, bør du undersøge, om byggepladsmiljøet kan forårsage, at værktøjet glider eller bevæger sig let, eller om vibrationer påvirker, hvor værktøjet er forankret. Undersøg også, om de punkter, du bruger i backsight-tjek, er pålidelige – bliver punkterne selv ramt eller flyttet af byggepladsens forhold?

Denne artikel om værktøjsstabilitet og denne artikel om bedste praksis for kontrolpunkter kan hjælpe med fejlfinding af konsekvent dårlige backsight-tjek.

Hvorfor drejede mit værktøj ikke til den korrekte højdeplacering af det backsight-kontrolpunkt, jeg valgte til backsight-tjekket?

Hvis Højder er deaktiveret i dine HCL-indstillinger, kan totalstationen stadig navigere til den korrekte X og Y placering af det valgte backsight-kontrolpunkt. Men fordi højdeoplysninger ikke anvendes, har instrumentet ingen højde- (Z) information til at guide det til den korrekte vertikale position.

Som følge heraf kan totalstationen se ud til at sigte mod den korrekte horisontale placering, mens den ikke drejer til den forventede højde for kontrolpunktet.

Anbefalet arbejdsgang

Hvis dit layoutarbejde primært er 2D, men du stadig ønsker nøjagtig navigation til backsight-kontrolpunkter under stationering og backsight-tjek, kan du overveje følgende arbejdsgang:

Aktivér Højder ved oprettelse og måling af kontrolpunkter.
Aktivér Højder under stationeringsoperationer.
Efter stationeringen er fuldført, deaktiver Højder, hvis dine layoutopgaver kun kræver X- og Y-koordinater (2D).
Aktivér Højder for backsight-tjek.

Ved at indfange højdeoplysninger under oprettelse af kontrolpunkter og stationering kan totalstationen nøjagtigt navigere til den fulde X, Y og Z placering af disse backsight-punkter, når de bruges til stationsverifikation. Husk blot at aktivere "højder", når backsight-tjek udføres. Samtidig kan du fortsætte med at arbejde i en forenklet 2D-arbejdsgang til daglige layoutopgaver ved midlertidigt at deaktivere højder.

Bedste praksis: Selv hvis dit projekt primært er 2D, giver vedligeholdelse af højdeinformation for kontrolpunkter og stationering et mere pålideligt kontrolnetværk og forbedrer kvaliteten af stationsverifikationen gennem hele projektet.

Hvorfor vises ikke alle kontrolpunkter på din liste over tilgængelige punkter til backsight-tjek?

Kun kontrolpunkter, der har en tildelt låselig prismetype, vises på listen til backsight-tjek.

Som følge heraf vil punkter målt med andre metoder, såsom:

Reflekterende mål
Overflademålinger taget med laser
Ikke-prisme referencepunkter

ikke være tilgængelige for valg under et backsight-tjek.

Tilføjelse af et manglende kontrolpunkt

Hvis et kontrolpunkt ikke vises på listen, men du ønsker at bruge det til fremtidige backsight-tjek:

Åbn Punktliste fra CAD-visningen.
Find og rediger det ønskede kontrolpunkt.
Tildel den passende prismetype, som vil blive brugt til at observere punktet.
Gem dine ændringer.

Når en gyldig prismetype er tildelt, vil punktet være tilgængeligt for fremtidige backsight-tjek.

Hvorfor er det kun punkter med prismer, der er tilladt?

Backsight-tjek er beregnet til at være en meget pålidelig metode til at verificere stationens nøjagtighed. Prismemål giver en konsekvent og gentagelig måling, som er mindre modtagelig for miljøpåvirkninger.

Andre måltyper kan lettere påvirkes af faktorer som:

Skiftende lysforhold
Støv eller snavs
Fugtighed eller vandpåvirkning
Variationer i overfladekvalitet
Forskelle i synsvinkel

Ved at begrænse backsight-tjek til kontrolpunkter med prismemål hjælper softwaren med at sikre integriteten og gentageligheden af verifikationsprocessen.

Bedste praksis: Opret flere permanente prismebaserede kontrolpunkter rundt på byggepladsen efter din oprindelige stationering. Dette giver dig flere pålidelige referencepunkter, som kan bruges gennem hele projektet til hurtigt at verificere stationens nøjagtighed og identificere potentielle instrumentbevægelser, før det påvirker layoutkvaliteten.

Hvad betyder "stationen er inden for tolerance"?

Hvis alle målte afvigelser falder inden for de tolerancegrænser, der er defineret i dine indstillinger, vil HCL angive, at stationen er inden for tolerance, og der kræves ingen handling. For mere information om toleranceindstillinger og hvordan du konfigurerer dem, se denne artikel.

Hvad betyder punktfejlværdierne, når man gennemgår resultaterne af backsight-tjekket?

Når målingen er fuldført, sammenligner HCL den aktuelle målte position af kontrolpunktet med den position, der blev registreret, da totalstationen oprindeligt blev stationeret.

Hvis der ikke er defineret nogen toleranceindstillinger, eller hvis en eller flere afvigelser overskrider de konfigurerede tolerancer i dine indstillinger, vil HCL vise de målte afvigelser til gennemgang.

De viste værdier viser forskellen mellem kontrolpunktets oprindelige målte placering under stationeringen og dets aktuelle målte placering. Disse afvigelser rapporteres for hver koordinatkomponent (N,E,H), hvilket hjælper dig med at afgøre, om totalstationen kan være flyttet siden den blev stationeret.

Koordinater, der overskrider de konfigurerede tolerancegrænser, fremhæves med rød, så det er nemt at identificere potentielle problemer med et hurtigt blik.

Hvilken yderligere nøjagtighedsverifikation bør jeg udføre under layout?

Efter at have udført en stationering (især efter genstationering), og periodisk i løbet af arbejdsdagen, er det altid bedste praksis at validere din opsætningsnøjagtighed ved at lade totalstationen navigere til et punkt, der tidligere blev lagt ud tidligere på dagen, og sammenligne dens aktuelle position med den oprindelige layoutplacering.

Denne sammenligning kan hjælpe dig med at afgøre:

Om den oprindelige stationering var nøjagtig
Om totalstationen kan være flyttet i løbet af arbejdsdagen
Om der findes uoverensstemmelser mellem den tidligere og aktuelle stationsopsætning
Om yderligere undersøgelse eller omarbejde er nødvendigt, før arbejdet fortsætter

Hvis der observeres betydelige forskelle, undersøg byggepladsens kontrolnetværk og stationsopsætning for potentielle årsager, såsom forstyrrede kontrolpunkter, bevægelse af stativ, miljøændringer eller opsætningsfejl.

Bedste praksis: Efter genstationering skal du, når det er muligt, verificere flere kendte punkter. Konsistent overensstemmelse på tværs af flere punkter giver større tillid til, at totalstationen er korrekt placeret og klar til fortsat layoutarbejde.
