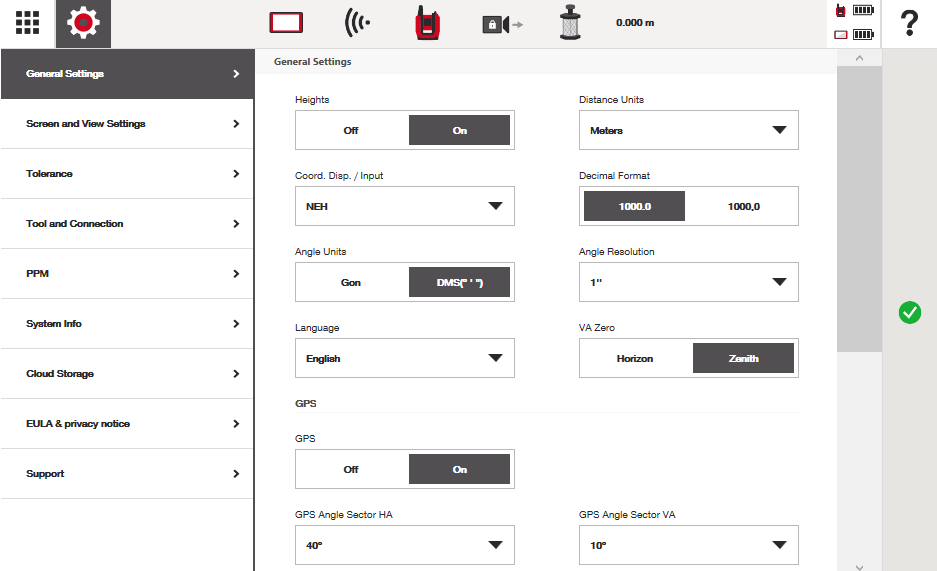

Oversigt over generelle indstillinger

Fanen Generelle indstillinger styrer, hvordan værdier vises og fortolkes i HCL. Den inkluderer indstillinger for enheder, sprog, vinkelvisning, GPS-adfærd, prismekontrol og målretning samt tastaturet.

Generelt

Disse indstillinger påvirker, hvordan målinger, koordinater og vinkler vises i hele applikationen.

Højder

Denne indstilling muliggør brug af højdeværdier til måling, stationering og CAD-visning.

• For det meste 2D-layoutarbejde anbefales det at have denne slået fra
• Når der arbejdes med 3D-tegninger eller højdebasserede arbejdsgange, skal denne være slået til

Når højder er aktiveret, kræver totalstationen også en opsætning af stationshøjde, så den ved, hvor højt den er placeret på byggepladsen.

Afstandsenheder

Vælg de afstandsenheder, der bruges i hele applikationen, såsom meter, fod eller millimeter. Dette påvirker, hvordan afstande vises og indtastes.

Koord. visning / input

Vælg, hvordan koordinater vises og indtastes i systemet.

• NEH (Nord, Øst, Højde) er standard
• Andre koordinatordener kan vælges afhængigt af projekt- eller regionale standarder

Denne indstilling påvirker koordinatindtastningsfelter, punktinformation og CAD-visninger.

Decimalformat

Vælg, om decimaltal vises med:

• Et punktum (.)
• Et komma (,)

Dette bør matche regionale numeriske formateringsstandarder.

Vinkelenheder

Vælg, hvordan vinkler vises:

• Gradianer (Gon)
• Grader, Minutter, Sekunder (DMS)

Dette påvirker alle vinkleværdier, der vises under stationering, layout og måling.

Vinkelopløsning

Vælg den mindste vinkelopløsningsincrement, der er nødvendig for dine vinkelmålinger. Højere opløsning giver mere detaljerede vinkelaflæsninger.

Sprog

Vælg det sprog, der bruges i hele applikationen. Dette påvirker menuer, indstillinger, genveje og tekst på skærmen.

VA nulpunkt

Vælg, hvor nulreferencen for den vertikale vinkel (VA) sættes.

• Horisont - Den vertikale vinkel aflæses som nul, når teleskopet er i vater (kigger lige frem).
• Zenit - Den vertikale vinkel aflæses som nul, når teleskopet peger lige op.

Denne indstilling ændrer, hvordan vertikale vinkler fortolkes og vises. Brug af theodolit-applikationen hjælper dig med hurtigt at visualisere disse vinkelværdier.

GPS

Disse indstillinger styrer, hvordan GPS-information fra tabletten bruges til at hjælpe med orientering og prismesøgning. Se denne artikel for en dybere forståelse af, hvordan du kan anvende dette i din arbejdsgang.

GPS

Aktivér eller deaktiver brugen af GPS. Når den er aktiveret og bruges udendørs, kan GPS hjælpe systemet med at orientere værktøjet mod din omtrentlige position.

GPS vinkelsektor HA / VA

Definerer den horisontale og vertikale vinkelbredde, som værktøjet vil rotere igennem, når GPS bruges til at hjælpe med at dreje værktøjet mod din position, før en prismesøgning påbegyndes. Begrænsning af dette område kan reducere unødvendig rotation og forbedre reaktionsevnen.

Prisme / mål

Vinkelsektor HA / VA

Forudsigende søgning

Vælg, hvor længe systemet fortsætter med at forudsigende søge efter en prisme eller et mål, efter det midlertidigt er mistet. Dette tillader værktøjet at følge prismets forventede bevægelse, når det kortvarigt er blokeret.

Auto-lås på folier

• På PLT 300 er Auto-lås altid aktiveret og kan ikke slås fra. Skifteknappen vil ikke være synlig.
• På PLT 400 kan Auto-lås skiftes til eller fra i Generelle indstillinger eller direkte i kameravisningen

Se denne artikel for mere information om, hvordan du bruger dette i din arbejdsgang.

Når aktiveret, registrerer systemet automatisk en kompatibel prismefolie inden for kameravisningen og bevæger sig til midten af målet. Dette anbefales til de fleste layout- og målearbejdsprocesser.

Tastatur

Disse indstillinger styrer tastaturets adfærd og inputassistance.

Tastatursprog

Vælg det sprog, der bruges til det skærmbaserede tastatur. Dette kan være forskelligt fra applikationssproget, hvis det er nødvendigt.
