Wie man "Verschiebung der Station" verwendet

Zweck der "Verschiebung der Station"

Die Verschiebung der Station kann nur in Verbindung mit der "Kontrolllinien-Stationsbestimmung" verwendet werden. Es ist eine Option, um die X-, Y-Koordinaten der Totalstation nach Abschluss des Prozesses der "Kontrolllinien-Stationsbestimmung" anzupassen. Diese Anwendung kann erforderlich sein, um die Koordinaten der Totalstation manuell anzupassen, abhängig von Fehlern in den Kontrolllinienpositionen während der Stationsbestimmung.

Wie im Artikel "Kontrolllinien-Stationsbestimmung" erwähnt, berücksichtigt die Totalstation keine Fehler im Kontrolllinien-Stationsbestimmungsprozess, wenn sie ihre Koordinatenposition berechnet. Es wird angenommen, dass sich die sich kreuzenden Kontrolllinien, die im Stationsbestimmungsprozess gemessen wurden, im genauen Winkel treffen, den die digitale Datei verlangt.

Kurz erklärt: Die erste gemessene Kontrolllinie wird als genaue Referenzlinie behandelt – korrekt ausgelegt, wo das Design es verlangt. Die erste Messung der zweiten Linie wird ebenfalls als genaue Messung betrachtet – sie gibt der Totalstation an, wo sich die zweite Linie befindet. Die Totalstation kann dann visualisieren, wo sich diese beiden Linien schneiden, und sich entsprechend basierend auf diesen drei Punkten positionieren. Wiederum wird angenommen, dass diese 3 Punkte genau dem Design auf dem Controller entsprechen.

Der vierte Punkt, der im Kontrolllinien-Stationsbestimmungsprozess gemessen wird, dient als visuelle Kontrolle für den Endbenutzer, da er wahrscheinlich eine Abweichung (wenn auch sehr klein) anzeigt.

In der Praxis berechnet die Software nur den Fehler in Bezug auf den zuletzt gemessenen Punkt. Theoretisch könnte der Fehler in den gemessenen Kontrolllinien irgendwo zwischen ihnen liegen. Diese Fehler zu finden und deren Auswirkungen während der Auslegung zu mindern, liegt in der Verantwortung des Endbenutzers.

Hier kann die Verschiebung der Station nützlich sein.

Verschiebung der Station Demo

Anleitung Schritt 1: Öffnen der Verschiebung der Station

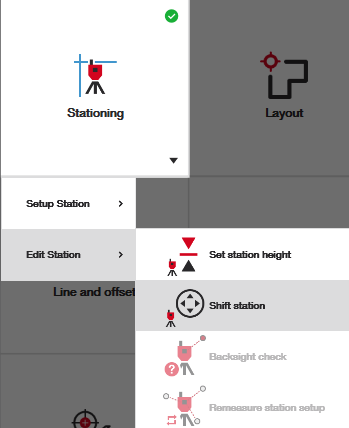

Gehen Sie einfach zum Startbildschirm und wählen Sie unter "Station bearbeiten" die Option "Verschiebung der Station".

Beim Öffnen werden Sie darauf hingewiesen, dass die Software dies als eine völlig neue Stationsposition behandelt. Wenn Sie zuvor abgesteckte oder ausgelegte Punkte mit dieser neuen Stationsbestimmung überprüfen, würde die neue Station Sie ebenfalls zur neuen Position dieser Punkte führen, entsprechend der Verschiebung der Station.

Anleitung Schritt 2: Geben Sie Ihre Verschiebungen ein

Im rechten Seitenmenü sehen Sie den Stationswert (die Stationskoordinate). Wenn Sie Ihre Station nach Osten und Norden (X und Y) verschieben, erscheinen die neuen Stationswerte zu Ihrer Referenz:

Verschoben um 20 mm nach Norden, 15 mm nach Osten (beachten Sie den Unterschied in den Stationswerten):

Natürlich verschiebt sich auch das Stationssymbol in der CAD-Datei entsprechend diesen neuen Werten zur besseren Orientierung.

Anleitung Schritt 3: Akzeptieren der Stationsbestimmung

Drücken Sie das grüne Häkchen, und das Tool erinnert Sie automatisch daran, dass die Stationsverschiebung abgeschlossen ist. Wenn Sie neue Punkte als Rückblick während Ihrer Arbeit benötigen, verwenden Sie einfach Messen und Aufzeichnen, um einige Referenzpunkte erneut zu vermessen, die Sie während Ihres Arbeitstages überprüfen können.
