Was ist ein Stationierungsbericht?

Ein Stationierungsbericht ermöglicht es Ihnen, die Historie der verschiedenen Stationierungsverfahren und Ergebnisse, die Sie für Ihr Projekt verwendet haben, einzusehen. Es gibt mehrere Begriffe, die Sie verstehen sollten, um diesen Bericht effektiv für Ihre Arbeit nutzen zu können. Der Bericht ist jedoch intuitiv und Sie sollten ihn schnell erfassen können.

Der Stationierungsbericht erlaubt es Ihnen, Ihre Genauigkeit im Stationierungsprozess im Laufe der Zeit nachzuverfolgen. Sie können die Kontrollpunkte, die Sie verwenden, die Koordinaten Ihrer Totalstation für jede Stationierung, die potenzielle Abweichung jeder Stationierung und die PPM-Einstellungen zum Zeitpunkt der Stationierung verfolgen. Es ist ein großartiger Bericht, um Ihre Vermessung und Messungen zu verfolgen und zu überprüfen, insbesondere da Ihre exportierten Punktdaten (wie abgesteckte Punkte und gemessene Punktdaten) ebenfalls die Station speichern, mit der ein Punkt gemessen wurde. Sie können Ihre Arbeit mit diesem Bericht einfach abgleichen.

Zur Referenz siehe diesen Artikel zum Exportieren von Punktinformationen.

Demo des Stationierungsberichts

Anwendungsort des Stationierungsberichts

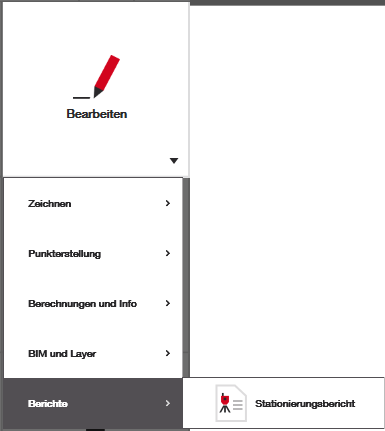

Die Stationierungsbericht-Anwendung befindet sich unter dem Bearbeitungssymbol auf dem Startbildschirm. Navigieren Sie zu Berichte und Sie haben die Option, einen Stationierungsbericht zu exportieren:

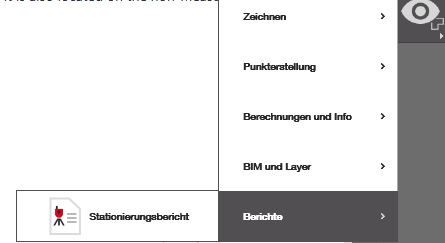

Sie befindet sich auch auf dem Reiter der nicht-messenden Anwendungen im CAD-Ansichtsbildschirm:

Berichtseinstellungen

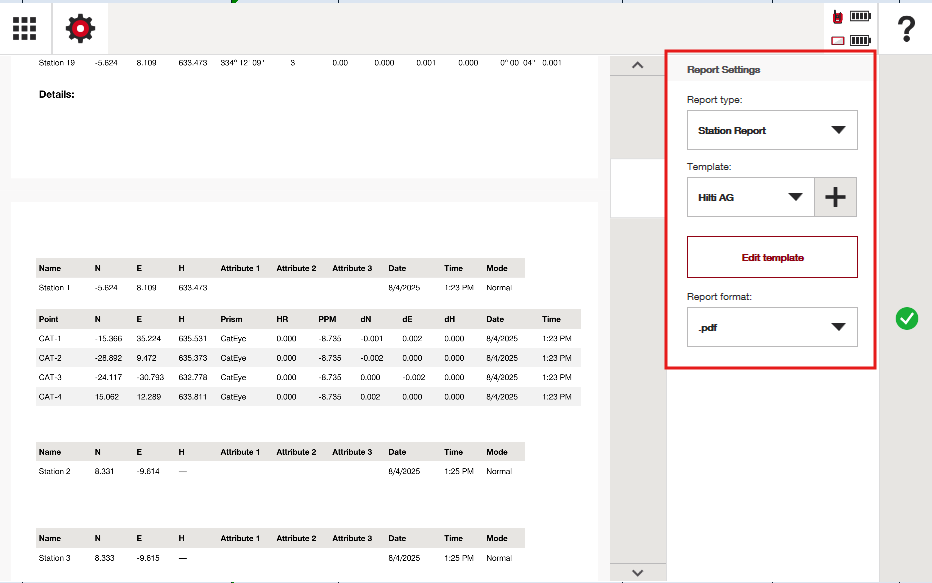

Sie können die Berichtseinstellungen vor dem Export über den Exportbildschirm anpassen:

Nutzen Sie diesen Bereich, um Ihre Vorlage anzupassen oder das Berichtsformat zwischen .xlsx oder .pdf zu ändern.

Welche Einstellungen können Sie unter „Vorlage bearbeiten“ anpassen?

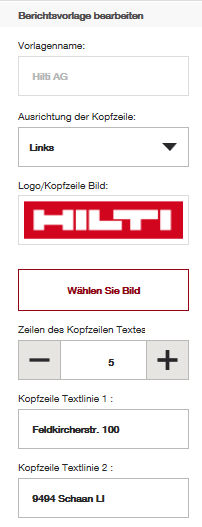

Sie können einstellen, was im Kopf- und Fußbereich Ihrer Vorlage angezeigt wird, sowie die Position des Kopfbereichs festlegen. Bitte personalisieren Sie diesen Bericht nach Bedarf.

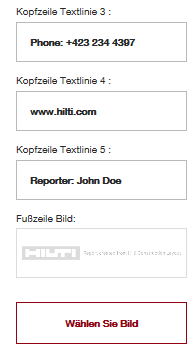

Ändern Sie die Bilder und passen Sie die Informationen nach Bedarf an:

Kopfbereichsinformationen in einem Stationierungsbericht

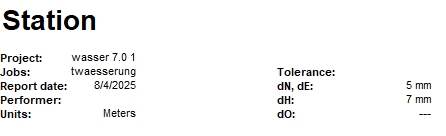

Der Stationierungsbericht beginnt mit einem Kopfbereich:

Er zeigt das Projekt und den Auftrag, aus dem der Stationierungsbericht gezogen wird, das Datum des Berichts, die Einheiten (festgelegt in den HCL-Einstellungen) und die Toleranzeinstellung zum Zeitpunkt des Exports (ebenfalls in den Einstellungen festgelegt – siehe diesen Artikel für Informationen zur Toleranz).

Tabelleninformationen in einem Stationierungsbericht

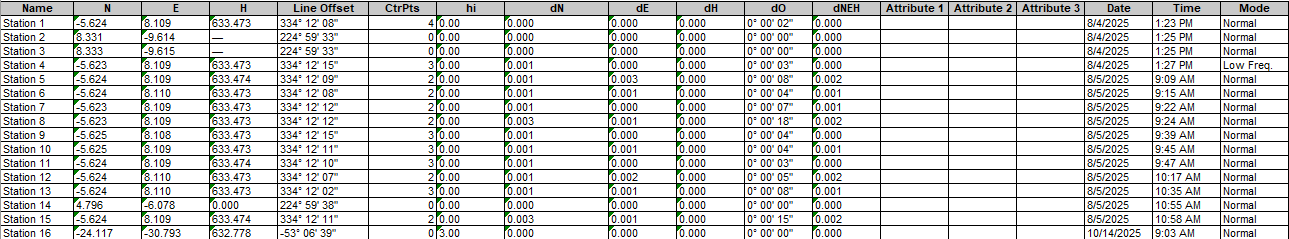

Unmittelbar nach dem Kopfbereich erscheint eine Tabelle mit allen Stationen, die mit dem Auftrag des Projekts verbunden sind, aus dem der Bericht exportiert wurde:

Hier ist eine Liste der bereitgestellten Informationen:

• Name: Name des Punktes der Station
• NEH: Koordinateninformationen der Station
• Kontrollpunkte: Diese Daten zeigen die Anzahl der Kontrollpunkte, die während des Stationierungsprozesses gemessen wurden.
  • Wenn hier „0“ angezeigt wird, liegt das daran, dass Sie mit „über Kontrollpunkt“ stationiert haben.
• hI: Dies ist die Instrumentenhöhe, die nach der Stationierung auf dem Tablet eingegeben wurde (wahrscheinlich nur üblich bei über Kontrollpunkt Stationierung).
• dN, dE, dH, dO: Diese geben die Abweichungen Ihrer Stationierungseinrichtung an, nachdem Kontrollpunkte gemessen und die Position der Station berechnet wurde.
• Attribut 1-3: Manuell hinzugefügte Attribute, die innerhalb der Software zum Stationierungspunkt hinzugefügt wurden.
• Datum/Uhrzeit: Zeitprotokoll, wann die Stationierung stattfand.
• Modus: Gibt an, ob das Werkzeug während der Stationierung im normalen oder im Niederfrequenz-Kalibrierungsmodus war. Siehe diesen Kalibrierungsartikel, um den Unterschied zwischen den Modi zu verstehen.

Individuelle Stationierungsinformationen in einem Stationierungsbericht

Jede einzelne Stationierung enthält Informationen zu den verwendeten Kontrollpunkten sowie Zeitstempel:

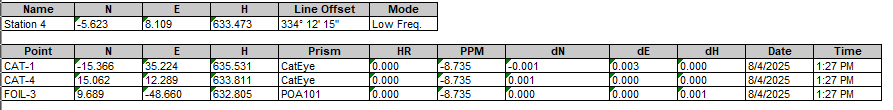

Wie der Screenshot zeigt, enthält jede abgeschlossene einzelne Stationierung den Stationsnamen, die Stationskoordinaten und den während der Kalibrierung festgelegten Frequenzmodus.

Zusätzlich sind jeder während der Stationierung verwendete Punkt, das zugehörige Prisma, der Zeitstempel und sogar die PPM-Einstellungen zum Zeitpunkt der Messung (siehe diesen Artikel) enthalten.

All diese Informationen sind sehr wertvoll, um abgesteckte und gemessene Punkte abzugleichen oder den Fortschritt der Vermessung auf einem Projekt zu überprüfen.
