La herramienta no pudo calibrar

Este artículo explica qué causa el mensaje “La herramienta no pudo calibrar” y proporciona pasos prácticos que puede seguir para resolverlo, independientemente de si se activó durante la calibración de inclinación o la calibración de campo.

Códigos de suberror asociados con este error: "Inclinación: Desconocido," "Inclinación 5: Tiempo de espera agotado," "Inclinación 1: Excepción general," "Inclinación 11: Estado incorrecto," "Campo 11: Estado incorrecto," "Campo 1: Excepción general," "Campo: Nuevo desplazamiento de retícula por encima del límite," "Campo: Nuevo error de eje de trunnion por encima del límite," "Campo: Nuevo error de colimación por encima del límite," "Campo: Desconocido," "Campo 5: Tiempo de espera agotado."

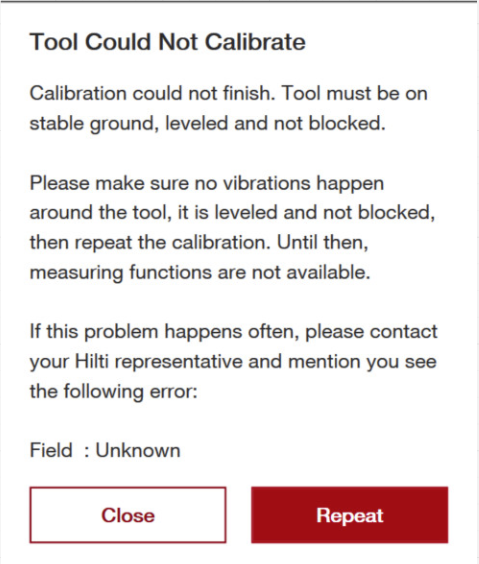

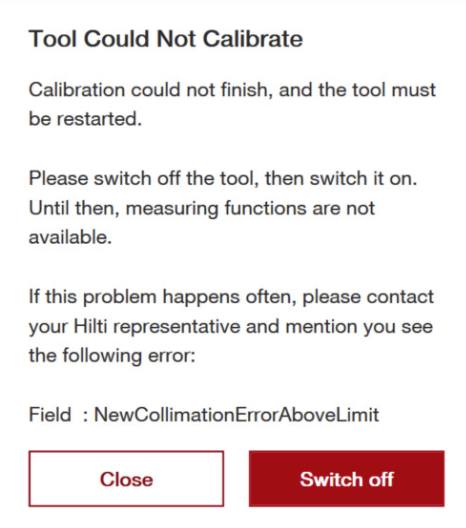

Qué significa el mensaje "La herramienta no pudo calibrar"

El mensaje “La herramienta no pudo calibrar” es un mensaje de último recurso que se muestra cuando el instrumento no puede completar con éxito un ciclo de calibración.

A diferencia de mensajes más específicos (como La herramienta está inestable o La herramienta está demasiado inclinada para nivelarse), este mensaje significa:

El proceso de calibración no pudo alcanzar un resultado válido o confiable, sin importar la razón específica.

En este punto, el instrumento detiene intencionalmente la calibración para evitar geometría inexacta, y puede requerir un reinicio antes de intentar de nuevo.

Por qué múltiples problemas pueden llevar a este mensaje

Este mensaje puede aparecer a través de muchos caminos internos diferentes, incluyendo:

• Tiempos de espera en la calibración
• Resultados de calibración fuera de los límites aceptables
• Estados internos temporales erróneos o indefinidos
• Condiciones desconocidas o inesperadas
• Escalamientos de calibración de inclinación o campo que no pudieron resolverse automáticamente

Aunque la causa interna puede variar, el requisito subyacente siempre es el mismo:

El instrumento debe estar físicamente estable, correctamente nivelado, sin obstrucciones y en un ambiente óptico limpio antes de que la calibración pueda tener éxito.

Cuando esa base no puede establecerse a tiempo, la calibración se detiene y aparece este mensaje.

Por qué la herramienta se detiene en lugar de “seguir adelante”

La calibración es el proceso donde el instrumento verifica y actualiza su geometría interna:

• Alineación de ejes (el eje vertical, el eje horizontal/trunnion y el eje óptico deben alinearse: rotación izquierda/derecha, rotación arriba/abajo y la línea a lo largo de la cual realmente mira el telescopio)
• Centrado óptico (si la retícula, la imagen de la cámara, la óptica del rastreador de prisma y el haz EDM (láser) están todos alineados con la misma línea central óptica verdadera del telescopio)
• Relaciones de codificadores (cómo los codificadores de ángulo horizontal y vertical se relacionan con el telescopio y los ejes para garantizar rotaciones precisas y repetibles)
• Límites de compensación (el límite en el que el sistema ya no intentará compensar, ya que no sería confiable hacerlo)

Cuando los ejes están alineados correctamente, la rotación del telescopio es alrededor del verdadero centro de movimiento, las lecturas horizontales son las mismas sin importar la dirección de apuntado, las lecturas verticales concuerdan cuando el telescopio se invierte "boca abajo", y la geometría se comporta simétricamente.

Cuando las ópticas están centradas, su ubicación apuntada a través del telescopio y la cámara será la misma que su ubicación medida (donde el EDM está impactando). Además, su óptica del rastreador de prisma, cuando está centrada en un prisma, también será la ubicación donde el EDM impacta al medirlo.

Si se permitiera que la calibración se completara de todas formas bajo condiciones deficientes:

• La geometría vertical podría ser incorrecta
• Los errores de altura podrían crecer con la distancia
• Las mediciones podrían perder repetibilidad (un punto medido dos veces aparecería en lugares diferentes)
• Podría ocurrir pérdida de precisión sin advertencia

En lugar de arriesgar inexactitudes silenciosas, la herramienta se detiene temprano y de manera clara.

Mejor método para resolverlo: Reiniciar y restablecer buenas condiciones

Paso 1: Apagar y encender la herramienta

Si el mensaje le indica reiniciar:

• Apague la herramienta
• Espere unos segundos
• Enciéndala de nuevo

Esto borra estados temporales y prepara el sistema para un intento de calibración limpio.

Paso 2: Confirmar que la herramienta está nivelada mecánicamente

Antes de intentar cualquier calibración nuevamente:

• Ajuste las patas del trípode para que la cabeza esté cerca del nivel. Use un tribrach ajustable manualmente si es necesario, como el POAW 71.
• Use los tornillos de nivelación con cuidado — apunte a estar cómodamente dentro del rango, no solo “apenas centrado”

La compensación de inclinación no reemplaza el nivelado mecánico correcto.

Paso 3: Asegurar una configuración estable

Asegúrese de que:

• La herramienta esté sobre suelo sólido
• No haya vibraciones causadas por pasos, viento, maquinaria o superficies flexibles
• Usted esté fuera del área mientras se ejecuta la calibración

Incluso un movimiento sutil puede causar que la calibración se detenga o agote el tiempo.

Paso 4: Verificar que nada esté bloqueado

Asegúrese de que:

• No haya objetos obstruyendo el telescopio (como niebla dentro de la lente o suciedad)
• Los espejos y lentes estén limpios
• No haya cubiertas, accesorios o escombros interfiriendo con el movimiento o las ópticas

Paso 5: Controlar las condiciones de luz (especialmente para la calibración de campo)

Si trabaja en interiores o al aire libre en condiciones brillantes:

• Evite superficies reflectantes debajo de la herramienta
• Bloquee la luz solar fuerte o iluminación desde abajo
• Apague las luces de trabajo que iluminen hacia arriba
• Sombreé o oscurezca el área debajo del instrumento si es necesario

Las ópticas de calibración son más sensibles a la luz parásita que al realizar mediciones normales.

Paso 6: Volver a ejecutar la calibración

Una vez que las condiciones estén corregidas:

• Repita la calibración
• En la mayoría de los casos, la calibración se completará normalmente una vez que se restauren las condiciones básicas

Qué no significa este mensaje

El mensaje “La herramienta no pudo calibrar” no indica automáticamente:

• Una falla de hardware
• Daño permanente
• Que el instrumento necesita servicio

En la mayoría de los casos, refleja condiciones situacionales que impiden que la calibración se complete de manera segura.

Cuándo escalar el problema

Si este mensaje:

• Aparece repetidamente en condiciones bien controladas
• Persiste después de reiniciar, nivelar cuidadosamente, estabilizar y limpiar las ópticas
• Ocurre en terreno plano y estable con buena iluminación

Entonces es apropiado contactar con soporte o servicio técnico.

Recordatorio final

Este mensaje existe para proteger la integridad de la medición.

Al reiniciar la herramienta y restablecer buenas condiciones físicas, geométricas y ópticas, le da al instrumento lo que necesita para completar la calibración correctamente y mantener sus mediciones confiables.
