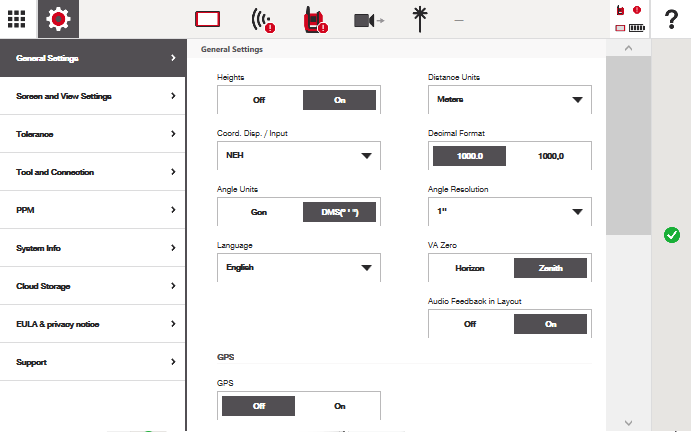

Descripción general de la configuración general

La pestaña Configuración general controla cómo se muestran e interpretan los valores en HCL. Incluye ajustes para las unidades, el idioma, la visualización de ángulos, el comportamiento del GPS, el manejo de prismas y objetivos, y el teclado.

General

Estos ajustes afectan cómo se muestran las mediciones, las coordenadas y los ángulos en toda la aplicación.

Alturas

Este ajuste permite usar valores de altura para las mediciones, el estacionamiento y la vista CAD.

• Para la mayoría de los trabajos de replanteo en 2D, se recomienda desactivarlo
• Al trabajar con dibujos 3D o flujos de trabajo basados en alturas, debe activarse

Cuando las alturas están activadas, la estación total también requiere una configuración de altura de estación, para saber a qué altura está posicionada en el lugar de trabajo.

Unidades de distancia

Elija las unidades de distancia que se usarán en toda la aplicación, como metros, pies o milímetros. Esto afecta cómo se muestran y se introducen las distancias.

Visualización/entrada de coord.

Elija cómo se muestran y se introducen las coordenadas en el sistema.

• NEH (Norte, Este, Altura) es la opción predeterminada
• Se pueden seleccionar otros órdenes de coordenadas según los estándares del proyecto o regionales

Este ajuste afecta los campos de entrada de coordenadas, la información de los puntos y las visualizaciones CAD.

Formato decimal

Seleccione si los valores decimales se muestran usando:

• Un punto (.)
• Una coma (,)

Esto debe coincidir con los estándares regionales de formato numérico.

Unidades angulares

Elija cómo se muestran los ángulos:

• Gradianes (Gon)
• Grados, minutos y segundos (GMS)

Esto afecta todos los valores angulares que se muestran durante el estacionamiento, el replanteo y la medición.

Resolución angular

Seleccione el incremento mínimo de resolución angular necesario para sus mediciones de ángulos. Una mayor resolución proporciona lecturas angulares más detalladas.

Idioma

Elija el idioma que se utilizará en toda la aplicación. Esto afecta los menús, los ajustes, los accesos directos y el texto en pantalla.

Cero VA

Elija dónde se establece la referencia cero del ángulo vertical (VA).

• Horizonte: el ángulo vertical indica cero cuando el telescopio está nivelado (mirando directamente hacia delante).
• Cenit: el ángulo vertical indica cero cuando el telescopio apunta directamente hacia arriba.

Este ajuste cambia cómo se interpretan y muestran los ángulos verticales. Usar la aplicación de teodolito le ayudará a visualizar rápidamente estos valores angulares.

Retroalimentación de audio en el replanteo

Permite reproducir audio en bucle cuando se encuentra dentro de la proximidad 2D de los puntos y las líneas de replanteo, según los ajustes de tolerancia. Consulte este artículo para obtener más información.

GPS

Estos ajustes controlan cómo se utiliza la información del GPS de la tableta para ayudar con la orientación y la búsqueda de prismas. Consulte este artículo para comprender mejor cómo puede aplicarlo en su flujo de trabajo.

GPS

Active o desactive el uso del GPS. Cuando está activado y se utiliza en exteriores, el GPS puede ayudar al sistema a orientar la herramienta hacia su ubicación aproximada.

Sector angular GPS HA/VA

Define el rango de ángulos horizontal y vertical por el que girará la herramienta cuando se utilice el GPS para ayudar a orientarla hacia su posición antes de iniciar una búsqueda de prismas. Limitar este rango puede reducir los giros innecesarios y mejorar la capacidad de respuesta.

Prisma/objetivo

Sector angular HA/VA

Búsqueda predictiva

Seleccione durante cuánto tiempo el sistema continuará buscando predictivamente un prisma u objetivo después de perderlo temporalmente. Esto permite que la herramienta siga el movimiento esperado del prisma cuando queda obstruido brevemente.

Bloqueo automático en láminas reflectantes

• En el PLT 300, el bloqueo automático siempre está activado y no se puede desactivar. La opción de activación no estará visible.
• En el PLT 400, el bloqueo automático se puede activar o desactivar en Configuración general o directamente en la vista de cámara

Consulte este artículo para obtener más información sobre cómo usar esta función en su flujo de trabajo.

Cuando está activado, el sistema detecta automáticamente una lámina reflectante de prisma compatible dentro de la vista de cámara y se desplaza al centro del objetivo. Se recomienda para la mayoría de los flujos de trabajo de replanteo y medición.

Teclado

Estos ajustes controlan el comportamiento del teclado y la asistencia de entrada.

Idioma del teclado

Elija el idioma que se utilizará para el teclado en pantalla. Puede ser diferente del idioma de la aplicación si es necesario.
