Kuinka vianmäärätä epätarkka asemointi ja ohjaus?

Tarkista, että työkalu on kalibroitu oikein

Jos teet mittauksia kokonaisasemalla, on tärkeää ensin varmistaa, että kokonaisasema on oikein asetettu lukemaan mittaukset tarkasti.

Suorita seuraavat tarkistukset varmistaaksesi, että kokonaisasemasi on valmis lukemaan mittauksia tarkasti:

1. Aseta oikea PPM ja totuta asema säähän (katso tämä artikkeli)
2. Varmista, että prisma-tanko (jos käytössä) on todella pystysuorassa ja vaakasuorassa
3. Varmista, että kokonaisasema on vakaa ja turvallisesti kiinnitetty (katso tämä artikkeli)

4. Suorita kenttäkalibrointi työkalulle (katso tämä artikkeli)



Jos olet varmistanut, että kaikki nämä kolme asiaa on tehty, työkalusi on hyvässä kunnossa lukemaan mittaukset tarkasti.

Tarkista digitaalisen tiedoston mittaustiedot (COGO)

Kokonaisaseman tarkka asemointi voi olla turhauttavaa, varsinkin kun et tiedä, mikä menee pieleen. Useimmiten ohjauspisteiden epätarkkuudet johtuvat siitä datasta, joka on tuotu tablettiin, eikä niinkään kentän ohjauspisteistä itsessään. Siksi on aina hyvä käytäntö tarkistaa digitaalisen datan asetukset ennen siirtymistä muihin vianmääritystapoihin.

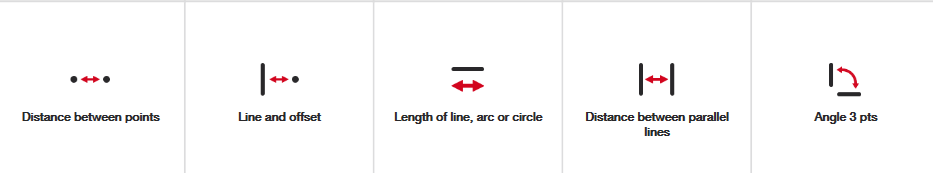

Mikä tahansa seuraavista tabletin toiminnoista voi auttaa selventämään ohjauspisteiden mittoja, joita tuotu data pyytää:

1. Etäisyys pisteiden välillä
2. Viiva ja poikkeama
3. Viivan, kaaren tai ympyrän pituus
4. Etäisyys rinnakkaisten viivojen välillä
5. Kulma 3 pisteen välillä

Käytä vapaasti mitä tahansa näistä mittaustoiminnoista tarkistaaksesi tiedoston data tablettisi sisällä. Jos mittaukset näyttävät digitaalisesti virheellisiltä, ne ovat varmasti virheellisiä myös kentällä.

Jos huomaat, että virheet todennäköisesti johtuvat tästä, yritä tuoda data uudelleen (sillä se on ehkä tuotu väärillä yksiköillä) tai keskustele maanmittarin, pääurakoitsijan, suunnittelijan tai jonkun ohjauksesta vastaavan kanssa siitä, miksi digitaalinen tiedosto ei lue oikein.

Tarkista kenttämittaukset peruskäyttöisillä HCL-sovelluksilla

Jos digitaalinen tiedosto näyttää lukevan oikein tabletilla, mutta et silti pysty asemointiin annettujen ohjauspisteiden avulla, on todennäköistä, että kentän ohjauspisteet ovat joko väärät tai ne eivät ole sijoitettu oikein suhteessa siihen, mitä digitaalinen tiedosto odottaa.

On kaksi pääasiallista tapaa käyttää kokonaisasemaa ohjauspisteiden tarkkuuden tarkistamiseen ilman, että työkalu virallisesti asemointiin ohjauspisteillä. Voit vain käynnistää työkalun ja alkaa varmistaa erilaisia mittauksia.

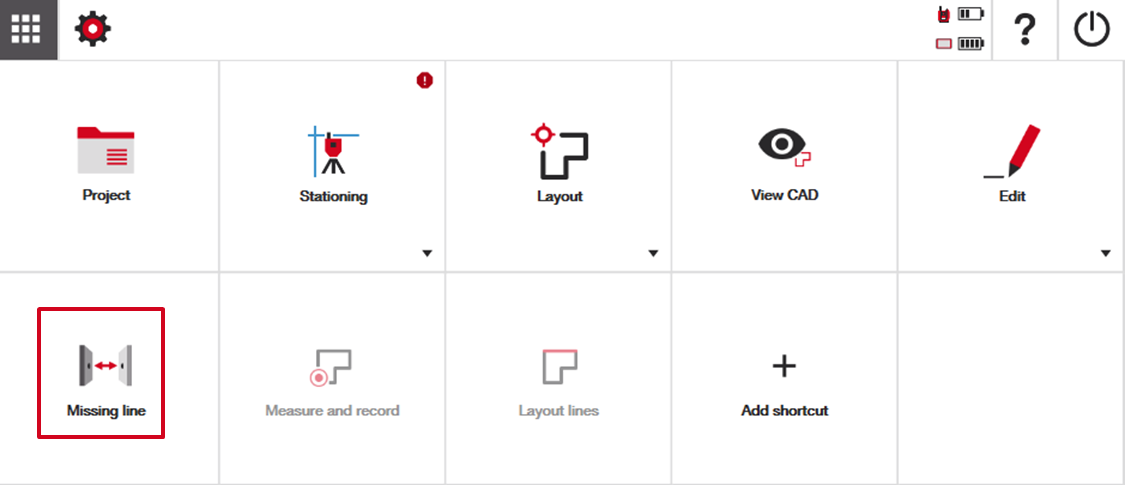

Perusmenetelmä 1: Missing Line -sovellus

"Missing line" -sovellus on kehittynyt mittanauha, joka osaa mitata paitsi vaakasuoria etäisyyksiä myös kaltevuutta, korkeutta ja kulmia kahden pisteen välillä.

Kun olet varmistanut etäisyyden (ja/tai kulmat), joiden oletetaan olevan ohjauspisteidesi välillä, avaa vain "missing line" ja ala mitata pisteiden välillä. Mittauksen aikana varmista, että "missing line" antamat tiedot vastaavat sitä, mitä digitaalinen tiedostosi sanoo niiden olevan. Jos ne eivät täsmää, keskustele havainnoistasi maanmittarin, pääurakoitsijan tai mahdollisesti suunnittelijan kanssa.

Perusmenetelmä 2: Käytä Free Stationing -toimintoa nähdäksesi kentän ohjauksen "as-built"-tilan

On erittäin hyödyllistä luoda uusi projekti ja käyttää "free stationing" -sovellusta aloittaaksesi pisteiden mittauksen ja tallennuksen avoimella alueella. Tämä antaa sinulle mahdollisuuden visualisoida olemassa olevat kentän ohjauspisteet, joiden kanssa työskentelet, ja laatia eräänlainen raportti, jonka voit näyttää sidosryhmille. Tämä prosessi auttaa tunnistamaan mahdolliset ongelmat ohjauspisteiden välillä digitaalisen suunnitelman ja kentällä olevan tilanteen välillä.

Luo uusi projekti tabletilla ja siirry "free stationing" -toimintoon asemointia varten vapaasti alueellasi.

Avaa sitten mittaa ja tallenna -sovellus aloittaaksesi eri ohjauspisteiden (tai muun merkityksellisen) mittaamisen työmaallasi. Voit käyttää tabletin sisäisiä mittaustoimintoja tarkistaaksesi mittaukset ja kulmat pisteiden välillä ja verrata niitä digitaalisen tiedoston tietoihin.

Yritä asemointia vain tarkkojen ohjauspisteiden avulla

Joskus voi olla tilanne, jossa olet varma joidenkin ohjauspisteiden oikeellisuudesta, mutta epävarma toisten osalta. Voit nopeasti tarkistaa ohjauspisteiden tarkkuuden verrattuna niihin, joista olet varma.

Asemoi työkalu vain niillä ohjauspisteillä, joiden tarkkuuteen luotat

Tässä vianmääritysvaiheessa aloita asemointi vain tarkkojen ohjauspisteidesi avulla tai niiden, joihin luotat. Käytä sitten mittaa ja tallenna -sovellusta piirtääksesi muut ohjauspisteet työmaallasi. On hyvin selvää, kuinka paljon ne poikkeavat suunnitelmassa määritellyistä ohjauspisteistä. Vertaa mitattua pistettä suunniteltuun pisteeseen näytölläsi ja jaa tiedot tiimisi kanssa.

Pakota tarkka asemointi piirtämällä tarkat ohjauspisteet manuaalisesti

Tämä vianmääritysvaihe toimii todennäköisesti vain, jos löydät digitaalista tiedostoa vastaavia linjatöitä myös kentältä. Jos mahdollista, voit käyttää tabletin piirto-ohjelmia luodaksesi väliaikaisia ohjauspisteitä CAD-tiedostossasi. Tyypillisesti tämä olisi ohjauspiste ohjausviivojen leikkauskohdassa, jotka esiintyvät sekä digitaalisessa tiedostossa että kentällä. Piirrä sitten toinen ohjauspiste tietyn etäisyyden päähän tästä pisteestä, varmistaen, että se seuraa viivaa, joka näkyy sekä CAD-tiedostossa että kentällä.

Nyt voit väliaikaisesti suorittaa asemoinnin tehdäksesi vianmääritystarkistuksia ohjauspisteistäsi. Varmista vain, että tabletilla piirtämäsi on myös piirretty kentälle (usein missing line -sovelluksen käyttö on hyödyllistä). Asemoi työkalu tähän "väliaikaiseen" asetukseen ja tee yleisiä mittaa ja tallenna -toimintoja nähdäksesi, valaiseeko laatimasi "as-built"-raportti, mikä ongelma saattaa olla.

Vähintään tämä antaa perustietoa kentän todellisista olosuhteista verrattuna digitaaliseen tiedostoon, jotta voit aloittaa ohjauspisteiden vianmäärityksen.

Kuinka voin varmistaa tarkkuuden, kun olen löytänyt oikean ohjauksen?

Paras tapa ylläpitää tarkkuutta on asettaa useita "takaisin katselupisteitä" työmaasi ympärille sen jälkeen, kun olet asemoinut työkalun tarkasti. Näitä takaisinkatselupisteitä voi käyttää väliaikaisina tarkkuustarkastuksina työpäivän aikana.

Kun olet suorittanut tarkan asemoinnin, siirry mittaa ja tallenna -sovellukseen mittaamaan uusi piste haluamaasi paikkaan. Tämä piste toimii takaisinkatselupisteenä eli viitepisteenä työpäivän ajan. Kun olet suorittanut asettelun tietyn ajan (esimerkiksi tunnin), käännä työkalu takaisin tähän takaisinkatselupisteeseen ja tarkkaile, esiintyykö merkittäviä poikkeamia.

Seuraavana päivänä asemointia tehdessäsi käännä työkalu uudelleen takaisin takaisinkatselupisteeseen nähdäksesi, onko merkittäviä poikkeamia edellisestä asemoinnista.

Tämän parhaan käytännön avulla voit aina tarkistaa, ylläpidätkö tarkkuutta asettelussa päivästä toiseen, ja voit korjata tilanteen ajoissa huomaamalla ongelmat ennemmin kuin myöhemmin.
