Mitä vihreä asetteluympyrä edustaa asemoidessa ja mittaussovelluksissa?

Vihreä asetteluympyrä on toleranssin ohje

Kun suoritetaan tukipisteiden tai tukilinjojen asemointia, takymetri tarkistaa ensin, kuinka tarkasti mitatut tukipisteet tai -linjat vastaavat digitaalista suunnitelmaa. Jos mittauksissa on virheitä, olivatpa ne kuinka pieniä tahansa, laite laskee, millä tarkkuudella sovelluksia voidaan käyttää tukipistemittaustesi perusteella.

Vihreä ympyrä, joka tulee näkyviin tukipisteillä tai tukilinjoilla asemoinnin jälkeen, edustaa työaluetta, joka vastaa asettamaasi toleranssia. Jos 2D-asetteluasetuksissa on asetettu arvoksi 4 mm (eli et halua mittaustesi poikkeavan toisistaan enempää kuin 4 mm), ohjelmisto näyttää vihreänä vain sen alueen, jolle se voi luotettavasti ohjata sinut tällä tarkkuudella.

Tämä tarkoittaa, että tämän alueen ulkopuolella haluttua tarkkuutta ei todennäköisesti saavuteta. Jos taas olet vihreän ympyrän rajaamalla alueella, voit kohtuudella odottaa saavuttavasi tämän tarkkuuden.

Tämä vihreä ympyrä voidaan näyttää myös muissa sovelluksissa, erityisesti sovelluksissa Pisteen asettelu, Linjan asettelu sekä Mittaa ja tallenna. Se on kätevä apuväline optimaalisen tarkkuuden varmistamiseen.

Huomaa: tämä tarkkuusarvio ei ota huomioon muita tarkkuuteen mahdollisesti vaikuttavia tekijöitä, kuten prismasauvan tasaamista, maastomerkintöjen virheitä tai mitään muuta työvaihetta, joka voi aiheuttaa virheitä.

Ympyrän ottaminen käyttöön

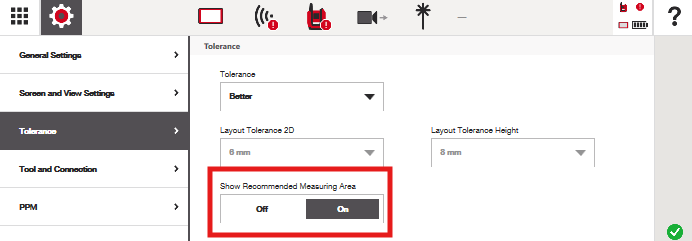

Näet vihreän ympyrän (eli suositellun mittausalueen) asemoinnin aikana ottamalla sen käyttöön toleranssiasetuksissa:

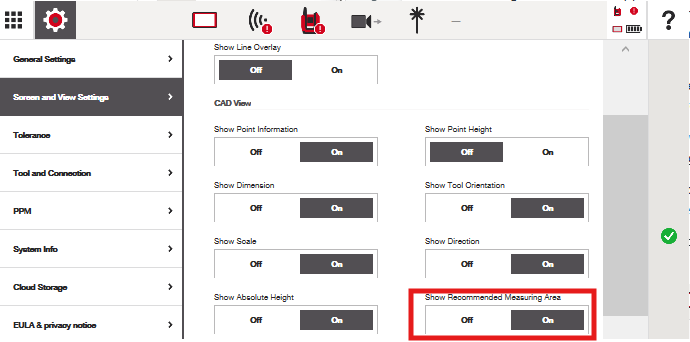

Näet vihreän ympyrän muissa mittaussovelluksissa ottamalla sen käyttöön CAD-näkymän näyttö- ja näkymäasetuksissa:

Esimerkkejä siitä, miten asetteluympyrä auttaa:

Huonosti suoritetun asemoinnin havaitseminen helposti:

Tarkastellaan seuraavaa esimerkkiä. Ohjelmisto auttaa minua ymmärtämään, että asemointini ei todennäköisesti ole optimaalinen:

Olen mitannut kaksi tukipistettä. Näytön oikeassa alakulmassa näkyy, että ”asettelutoleranssini” on 10 mm. Vain kahta tukipistettä käyttämällä ja mittausteni tarkkuuden perusteella ohjelmisto varoittaa, että takymetri pystyy ohjaamaan minut 10 mm:n tarkkuudella vain ympyrän osoittamalla pienellä alueella. Kaikki muu tämän alueen ulkopuolella on todennäköisesti epätarkkaa.

Pitäisikö minun käyttää tätä asemointia? Todennäköisesti ei. Minun pitäisi löytää parempi tukipistekokoonpano.

Huomaa nyt, mitä tapahtuu, kun nostan tarkkuustoleranssin arvoksi 4 mm:

Ohjelmisto ei pysty näyttämään asetteluympyrää, mikä tarkoittaa, että käytettävissä oleva tukipistekokoonpano on liian epätarkka 4 mm:n tarkkuudella tehtävää asettelua varten.

Tukipisteiden tarkkuuteen vaikuttamisen näkeminen helposti:

Pidetään edellä esitetty esimerkki mielessä ja katsotaan, mitä asetteluympyrälle tapahtuu, kun lisäämme tukipisteitä. Pidän 2D-asettelun toleranssiasetuksena 4 mm:

Alla näkyy, että olen nyt mitannut työmaaltani kahdeksan eri tukipistettä, ja lopulta sain asetteluympyrän, joka osoittaa, missä 4 mm:n tarkkuusvaatimukseni voidaan säilyttää.

Tältä asetteluympyrä näyttää, jos haluan säilyttää 6 mm:n tarkkuuden:

Miten asetteluympyrää voi optimoida?

Sen lisäksi, että käytettävissä on tarkat tukipisteet, ohjelmisto tarjoaa hyödyllisiä työkaluja asetteluympyrän mahdollisimman hyvään optimointiin.

Kun olet mitannut tukipisteet, siirry oikeassa yläkulmassa olevalle ”Mittaukset”-välilehdelle. Siinä näytetään kaikki mittaamasi tukipisteet sekä niiden väliset poikkeama-arvot. Lyhyesti määriteltynä poikkeama-arvot ilmaisevat, kuinka paljon laitteen oli säädettävä tukipisteen mitattua sijaintia, jotta se saatiin ”sopimaan” digitaaliseen suunnitelmaan.

Oletusarvoisesti ohjelmisto käyttää kaikkia mittaamiasi tukipisteitä laskemaan asetteluympyrän, jonka kanssa aiot työskennellä. Voit kuitenkin poistaa tukipisteitä manuaalisesti tai antaa ohjelmiston päätellä automaattisesti, mitkä tukipisteet ovat todennäköisesti epätarkkoja ja heikentävät mittaus- ja asettelutarkkuuttasi.

Esimerkiksi napsautetaan yllä olevasta luettelosta ”Ehdota parasta valintaa” ja katsotaan, pystyykö ohjelmisto poistamaan joitakin huonosti mitattuja tukipisteitä asemointilaskelmasta:

Näet, että ohjelmisto pystyi löytämään tukipisteet, joiden avulla voit tehdä asettelun mahdollisimman tarkasti annettujen tukipisteiden perusteella. Kun asettelutarkkuus on 4 mm, voin luotettavasti tehdä asettelun koko työmaa-alueellani.

Miten asettelutoleranssiasetus vaikuttaa asettelun tarkkuuteen?

Takymetri ohjaa sinut aina mahdollisimman tarkasti riippumatta laitteeseen asetetusta toleranssista. Toleranssiasetuksella on kaksi perustehtävää:

1. Sovellusten muuttaminen vihreiksi tai punaisiksi työn aikana, jotta näet visuaalisesti, ovatko mittaukset asetetun toleranssin sisällä vai sen ulkopuolella.

   • Esimerkiksi 6 mm:n toleranssilla asettelun aikana sijaintisi hiusristikko muuttuu vihreäksi vasta, kun pääset 6 mm:n päähän pisteestä, kuten alla olevassa kuvakaappauksessa.

2. Realististen työskentelyalueiden näyttäminen, jotta pysyt toleranssisi rajoissa asemoinnin aikana (kuten tässä artikkelissa käsitellään).

Toleranssista riippumatta laite ohjaa sinut aina siihen pisteiden laskettuun ”0”-sijaintiin suhteessa laitteella suorittamaasi asemointiin. Jos näiden pisteiden laskettu sijainti kuitenkin poikkeaa, se riippuu yksinkertaisesti siitä, kuinka huolellisesti loppukäyttäjä asemoi laitteen ja pitää sen tarkkana työpäivän aikana.

Lisätietoja tarkkuuteen liittyvistä aiheista on tässä artikkelissa.
