Mitä ovat takanäköiskontrollit ja miksi ne ovat tärkeitä tarkkuuden kannalta?

Yleiskatsaus

Tässä artikkelissa selitetään, mitä takanäköiskontrollit ovat, miksi ne ovat tärkeitä ja miten varmistat, että sinulla on riittävästi takanäköispisteitä käytettävissä koko projektin ajan.

Uutta työtä aloittaessasi noudata alla olevaa työnkulkua saadaksesi enemmän hyötyä takanäköiskontrolleista ja ylläpitääksesi luottamusta asemointisi tarkkuuteen.

Asemoi takymetri tarkasti käyttäen maanmittarin, pääurakoitsijan tai muun luotettavan lähteen tarjoamia ohjauspisteitä.
Luo lisäohjauspisteitä (takanäköispisteitä) välittömästi tarkan asemoinnin jälkeen käyttäen Mittaa ja Tallenna. Perusta useita vakaita prisman paikkoja työmaalle, jotta et ole riippuvainen pelkästään alkuperäisistä ohjauspisteistä.
Asemoi uudelleen laajennetun ohjausverkostosi avulla käyttämällä Ohjauspisteen asemointi, varmistaen, että juuri luomasi takanäköispisteet sisältyvät asemointiprosessiin.

Noudattamalla näitä kolmea vaihetta luot vahvan ohjausverkon, jota voidaan käyttää koko projektin ajan sekä asemointitarkkuuden varmistamiseen ja ylläpitämiseen.

Tämän työnkulun edut

Kun lisätyt takanäköispisteet on perustettu ja ne on sisällytetty asemointitoimintaan, olet optimoitunut kahteen arvokkaaseen asemointitarkkuuden varmistusmenetelmään:

"Mittausasemoinnin uudelleenmittaus" työpäiväsi aikana nykyisen asemointisi laadun vahvistamiseksi.
"Takanäköiskontrollit" (selitetty tässä artikkelissa) nopeaan varmistukseen tai tarkastukseen, että takymetri ei ole liikkunut alkuperäisen asemoinnin jälkeen.

Nämä työkalut yhdessä auttavat tunnistamaan mahdolliset ongelmat varhaisessa vaiheessa, ylläpitämään luottamusta asemointityöhösi ja vähentämään kalliiden uudelleentöiden riskiä, joita aiheuttaa huomaamaton asemointiaseman liike.

Paras käytäntö: Luo useita prismapohjaisia takanäköispisteitä jakautuneina työmaalle mahdollisimman aikaisin. Mitä useampia luotettavia viitepisteitä sinulla on käytettävissä, sitä helpompaa on varmistaa asemointitarkkuus ja palauttaa kadonneet tai vaikeasti saavutettavat ohjauspisteet myöhemmin projektissa.

Takanäköiskontrollin demo

Alla oleva video näyttää yksinkertaisen tavan, jolla ohjelmisto suorittaa takanäköiskontrollin automaattisesti tarkistamalla asemoinnin aikana käytetyt kiinnitetyt prismat ja kohteet.

Vaiheet takanäköiskontrollin suorittamiseen

Avaa sovellus ja valitse "mittaa"

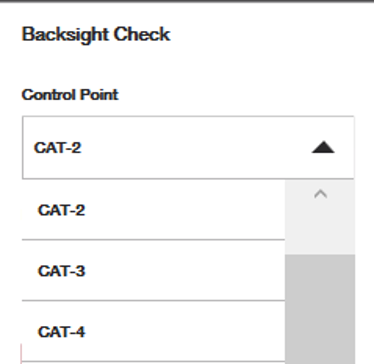

Valitse listalta yksi aiemmin käyttämistäsi ohjauspisteistä, joita käytit alkuperäisessä asemoinnissa. Huomautus: vain kiinnitetyn prisman ohjauspisteitä voi käyttää.

Kun haluamasi mittauspiste on valittu, paina punaista mittauspainiketta. Työkalu kääntyy kyseisen pisteen sijaintiin ja yrittää mitata sen. Tarkista vielä, että prismatyyppi on varmasti oikea.

Tarkastele tuloksia – näet joko ilmoituksen "asema on toleranssien sisällä" tai ikkunan, joka näyttää takanäköismittaukseen liittyvät virheet.

Asemoi uudelleen ja vianmääritys (tarvittaessa) – Jos takanäköiskontrolli osoittaa, että asemointisi on hyväksyttävän toleranssin ulkopuolella, ensimmäinen suositeltava toimenpide on asemoinnin uusiminen tunnetuilla ohjauspisteillä. Tämä onnistuu helposti "Mittausasemoinnin uudelleenmittaus"-sovelluksella.

Usein kysytyt kysymykset takanäköiskontrolleista

Mikä on takanäköiskontrollin tarkoitus?

Takymetrin tarkkuus on yhtä hyvä kuin sen asemointi. Vaikka työkalu olisi alun perin asetettu oikein, ympäristöolosuhteet, työmaan toiminta ja vahingossa tapahtuvat häiriöt voivat aiheuttaa hienovaraista liikettä, joka vaikuttaa asemointitarkkuuteen.

Takanäköispisteet tarjoavat yksinkertaisen ja luotettavan tavan varmistaa, että takymetri pysyy tarkasti paikallaan koko päivän ajan. Luomalla ja tarkistamalla säännöllisesti omia viitepisteitäsi voit nopeasti havaita mahdolliset asemointivirheet ennen kuin ne vaikuttavat asemointityöhösi.

Siksi takanäköiskontrolli antaa käyttäjille mahdollisuuden tarkistaa, tunnistaako takymetri edelleen ne ohjauspisteet, jotka se mittasi asetuksen aikana, samassa paikassa. Jos takanäköiskontrollissa ilmenee virheitä, suositellaan asemoinnin uusimista.

Yleensä suositellaan, että takanäköiskontrolli tehdään 60 minuutin välein, mikä vastaa PLT 400:n automaattisen kalibroinnin toistuvuutta.

Jos takanäköiskontrolleissa esiintyy merkittäviä virheitä, tarkista, voiko työmaan ympäristö aiheuttaa työkalun liukumista tai liikkumista hieman tai vaikuttaako tärinä työkalun kiinnitykseen. Tarkista myös, ovatko käyttämäsi pisteet luotettavia – liikkuvatko pisteet itse työmaan olosuhteiden vuoksi tai tulevatko ne vahingossa kolhituiksi?

Tämä artikkeli työkalun vakaudesta ja tämä artikkeli ohjauspisteiden parhaista käytännöistä voivat auttaa vianmäärityksessä, jos takanäköiskontrollit ovat jatkuvasti huonoja.

Miksi työkaluni ei kääntynyt valitsemani takanäköisohjauspisteen oikeaan korkeussijaintiin?

Jos Korkeus on poistettu käytöstä HCL-asetuksissasi, takymetri voi silti navigoida valitun takanäköisohjauspisteen oikeaan X- ja Y-sijaintiin. Koska korkeusdataa ei kuitenkaan käytetä, laitteella ei ole korkeus- (Z) tietoa, joka ohjaisi sitä oikeaan pystysuoraan asentoon.

Tämän seurauksena takymetri saattaa näyttää tähtäävän oikeaan vaakasuuntaiseen sijaintiin, mutta se ei käänny odotettuun ohjauspisteen korkeuteen.

Suositeltu työnkulku

Jos asemointityösi on pääasiassa 2D, mutta haluat silti tarkan navigoinnin takanäköisohjauspisteisiin asemoinnin ja takanäköiskontrollien aikana, harkitse seuraavaa työnkulkua:

Ota korkeus käyttöön ohjauspisteitä luodessa ja mitattaessa.
Ota korkeus käyttöön asemointitoiminnoissa.
Kun asemointi on valmis, poista korkeus käytöstä, jos asemointitehtäväsi vaativat vain X- ja Y-koordinaatit (2D).
Ota korkeus käyttöön takanäköiskontrolleissa.

Tallentamalla korkeusdata ohjauspisteiden luonnin ja asemoinnin aikana takymetri voi tarkasti navigoida näiden takanäköispisteiden täydelliseen X-, Y- ja Z-sijaintiin aina, kun niitä käytetään asemoinnin varmistuksessa. Muista vain ottaa "korkeus" käyttöön takanäköiskontrolleissa. Samalla voit jatkaa yksinkertaistettua 2D-työnkulkua päivittäisissä asemointitehtävissä väliaikaisesti poistamalla korkeuden käytöstä.

Paras käytäntö: Vaikka projektisi olisi pääosin 2D, korkeustietojen ylläpitäminen ohjauspisteille ja asemoinnille tarjoaa luotettavamman ohjausverkon ja parantaa asemoinnin varmistuksen laatua koko projektin ajan.

Miksi kaikki ohjauspisteet eivät näy takanäköiskontrollien käytettävissä olevien pisteiden luettelossa?

Vain ohjauspisteet, joille on määritetty lukittava prismatyyppi, näkyvät takanäköiskontrollien listassa.

Tämän seurauksena muut menetelmät, kuten:

Heijastavat kohteet
Laserilla mitatut pintamittaukset
Ei-prismareferenssipisteet

eivät ole valittavissa takanäköiskontrollin aikana.

Puuttuvan ohjauspisteen lisääminen

Jos ohjauspistettä ei näy listalla, mutta haluat käyttää sitä tulevissa takanäköiskontrolleissa:

Avaa Pistelista CAD-näkymästä.
Etsi ja muokkaa haluamaasi ohjauspistettä.
Määritä sopiva prismatyyppi, jota käytetään pisteen havainnointiin.
Tallenna muutokset.

Kun kelvollinen prismatyyppi on määritetty, piste on käytettävissä tulevissa takanäköiskontrolleissa.

Miksi vain prismapisteet sallitaan?

Takanäköiskontrollit on tarkoitettu erittäin luotettavaksi menetelmäksi asemointitarkkuuden varmistamiseen. Prismakohteet tarjoavat johdonmukaisen ja toistettavan mittauksen, johon ympäristötekijät vaikuttavat vähemmän.

Muut kohdetyypit voivat olla herkempiä esimerkiksi seuraaville tekijöille:

Vaihtuvat valaistusolosuhteet
Pöly tai roskat
Kosteus tai veden vaikutus
Pintalaadun vaihtelut
Näkökulman erot

Rajoittamalla takanäköiskontrollit ohjauspisteisiin, joilla on prismakohteet, ohjelmisto auttaa varmistamaan varmennusprosessin eheyttä ja toistettavuutta.

Paras käytäntö: Luo useita pysyviä prismapohjaisia ohjauspisteitä työmaalle alkuperäisen asemoinnin jälkeen. Tämä antaa sinulle useita luotettavia viitepisteitä, joita voidaan käyttää koko projektin ajan asemointitarkkuuden nopeaan varmistukseen ja mahdollisten mittalaitteen liikkeiden tunnistamiseen ennen kuin ne vaikuttavat asemoinnin laatuun.

Mitä "asema on toleranssien sisällä" tarkoittaa?

Jos kaikki mitatut poikkeamat ovat asetuksissasi määriteltyjen toleranssirajojen sisällä, HCL ilmoittaa, että asema on toleranssien sisällä eikä toimenpiteitä tarvita. Lisätietoja toleranssiasetuksista ja niiden määrittämisestä löytyy tästä artikkelista.

Mitä pistevirhearvot tarkoittavat takanäköiskontrollin tuloksia tarkasteltaessa?

Mittauksen valmistuttua HCL vertailee ohjauspisteen nykyistä mitattua sijaintia siihen sijaintiin, joka kirjattiin, kun takymetri asetettiin alkujaan.

Jos toleranssiasetuksia ei ole määritelty tai jos yksi tai useampi poikkeama ylittää asetetut toleranssit, HCL näyttää mitatut poikkeamat tarkasteltavaksi.

Näytetyt arvot osoittavat eron ohjauspisteen alkuperäisen asemointimittauksen sijainnin ja sen nykyisen mitatun sijainnin välillä. Näitä poikkeamia raportoidaan kullekin koordinaattikomponentille (N, E, K), mikä auttaa sinua arvioimaan, onko takymetri mahdollisesti liikkunut asemoinnin jälkeen.

Koordinaatit, jotka ylittävät määritellyt toleranssirajat, korostetaan punaisella, mikä helpottaa mahdollisten ongelmien tunnistamista yhdellä silmäyksellä.

Mitä lisätarkkuuden varmistuksia minun tulisi tehdä asemoinnin aikana?

Asemoinnin suorittamisen jälkeen (erityisesti asemoinnin uusimisen jälkeen) ja säännöllisesti työpäivän aikana on aina hyvä käytäntö varmistaa asetuksen tarkkuus siten, että takymetri navigoi pisteeseen, joka on aiemmin asetettu samana päivänä, ja vertaa sen nykyistä sijaintia alkuperäiseen asemointipaikkaan.

Tämä vertailu auttaa sinua arvioimaan:

Oliko alkuperäinen asemointi tarkka
Onko takymetri saattanut liikkua työpäivän aikana
Onko nykyisen ja aiemman asemoinnin välillä eroja
Tarvitaanko lisätutkimuksia tai uudelleentöitä ennen työn jatkamista

Jos merkittäviä eroja havaitaan, tarkista työmaan ohjausverkko ja asemointiasema mahdollisten syiden varalta, kuten häiriintyneet ohjauspisteet, jalustan liike, ympäristömuutokset tai asetuksen virheet.

Paras käytäntö: Asemoinnin uusimisen jälkeen varmista useita tunnettuja pisteitä aina kun mahdollista. Useiden pisteiden johdonmukainen vastaavuus lisää luottamusta siihen, että takymetri on tarkasti paikallaan ja valmis jatkamaan asemointityötä.
