Mitä ovat taustatarkistukset ja miksi ne ovat tärkeitä?

Mikä on taustatarkistuksen tarkoitus?

Taustatarkistus antaa loppukäyttäjille mahdollisuuden tarkistaa, tunnistaako kokonaisasema edelleen mittauksen aikana asetetut ohjauspisteet samassa paikassa. Jos taustatarkistuksessa ilmenee virheitä, suositellaan uudelleenasetusta.

Virheet taustatarkistuksissa liittyvät tyypillisesti siihen, että kokonaisasemaan vaikuttavat tuuli, tärinä, jalustan vakaus tai jopa pieni tönäisy. Taustatarkistukset ovat nopeita tehdä ja ne tulisi suorittaa säännöllisesti työn aikana. Yleensä suositellaan, että taustatarkistus tehdään 60 minuutin välein, mikä on sama taajuus kuin PLT 400:n automaattisessa kalibroinnissa.

Jos taustatarkistuksen virheet ovat merkittäviä, kannattaa tarkistaa, aiheuttaako työmaaympäristö työkalun liukumista tai liikkumista hieman, tai vaikuttavatko tärinät työkalun kiinnitykseen. Tarkista myös, ovatko käyttämäsi taustatarkistuksen pisteet luotettavia – liikkuvatko pisteet itse työmaalla tai ovatko ne saaneet tönäisyjä?

Tämä artikkeli työkalun vakaudesta ja tämä artikkeli ohjauspisteiden parhaista käytännöistä voivat auttaa vianmäärityksessä, jos taustatarkistukset ovat jatkuvasti huonoja.

Kuinka suorittaa taustatarkistus

Vaihe 1 – Avaa sovellus

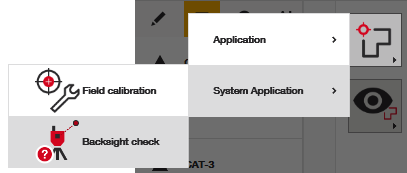

Taustatarkistussovellus on käytettävissä, jos työskentelet projektissa, jossa on suoritettu aseman asetus ohjauspisteiden kanssa. Löydät sen järjestelmäsovellusten alta:

Kun sovellus on avattu, se muistuttaa sinua sovelluksen tarkoituksesta, eli että mittaat ohjauspisteitä uudelleen tarkistaaksesi poikkeamat alkuperäisen aseman asetuksen jälkeen:

Vaihe 2 – Valitse mitattava ohjauspiste

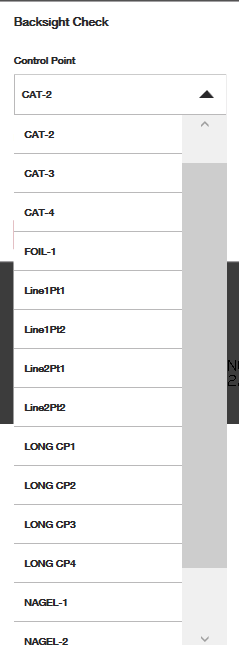

Koko ohjauspisteluettelo tulee näkyviin käytettäväksi. Suositellaan, että valitset ohjauspisteen, jota käytettiin viimeisimmässä aseman asetuksessa, jotta taustatarkistus voidaan verrata mahdollisimman tarkasti alkuperäiseen asetukseen. Kuitenkin teknisesti mikä tahansa luettelon ohjauspiste voidaan valita. Oletuksena näkyvä ensimmäinen ohjauspiste on ensimmäinen ohjauspiste, jota käytettiin viimeisimmässä aseman asetuksessa.

Huomaa kuitenkin, että ainoastaan ne ohjauspisteet eivät näy, joilla ei ole lukittavaa prismatyyppiä liitettynä. Siksi ohjauspisteet, jotka eivät ole prismoja, kuten heijastavat kohteet tai pinnat, jotka mitataan suoraan laserilla, eivät ole käytettävissä tässä vaiheessa.

Jos haluat käyttää ohjauspistettä, joka ei näy tässä luettelossa, varmista, että muokkaat pistettä pisteiden luettelossa CAD-näkymästä ja määrität sille prismatyypin, jota aiot käyttää.

Ohjelmisto ehdottaa vain prismakohteisiin liitettyjä ohjauspisteitä mittausten luotettavuuden säilyttämiseksi, koska muut kohteet voivat olla herkempiä ympäristöolosuhteiden (valo, pöly, vesi jne.) vaikutuksille.

Voiko taustatarkistuksen tehdä muulla tavalla?

Kyllä, mutta on oltava huolellinen luotettavan taustatarkistusjärjestelmän perustamisessa. Yleinen tapa on aseman asettamisen jälkeen mitata ja tallentaa haluamasi taustapisteet työmaalla. Kun haluat suorittaa manuaalisen taustatarkistuksen, avaa mittaus- ja tallennussovellus uudelleen ja mittaa pisteet toisen kerran. Voit helposti käyttää tabletin CAD-mittausominaisuuksia tarkastellaksesi ja visualisoidaksesi mahdollisia poikkeamia kahden mittauksen välillä.

Vaihe 3 – Mittaa

Kun haluamasi ohjauspiste on valittu, paina punaista mittauspainiketta.

Vaihe 4 – Tarkastele tuloksia

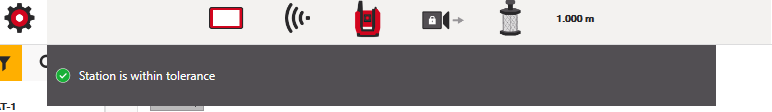

Jos mittauksesi osoittavat poikkeamia, jotka ovat asetustesi toleranssien sisällä, HCL ehdottaa yksinkertaisesti, että asema on toleranssien mukainen. Katso tämä artikkeli ymmärtääksesi, mitä toleranssiasetukset ovat ja miten ne määritetään.

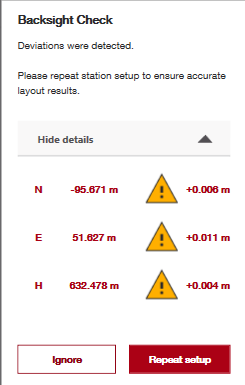

Jos sinulla ei ole määriteltyjä toleranssiasetuksia tai jos taustamittaus on asetustesi toleranssien ulkopuolella, näet poikkeamatiedot alla olevan kuvan mukaisesti:

Nämä tiedot paljastavat, miten mitattu piste poikkeaa alkuperäisestä paikasta, jonka kokonaisasema löysi. Edellä olevassa tapauksessa jokaisessa koordinaatissa näyttää olevan pieni millimetriluokan poikkeama, ja koordinaattiarvot, jotka ovat toleranssiasetusten ulkopuolella, korostetaan punaisella.

Vaihe 5 – Uudelleenasetus ja vianmääritys

Jos taustatarkistuksen tiedot ovat huonot, suositellaan työkalun uudelleenasetusta määritetyille ohjauspisteille. Uudelleenasetuksen jälkeen on viisasta ohjata kokonaisasema pisteeseen, jonka olet aiemmin asettanut samana työpäivänä, tutkiaksesi mahdollisia poikkeamia vanhan ja uuden aseman asetuksen välillä.
