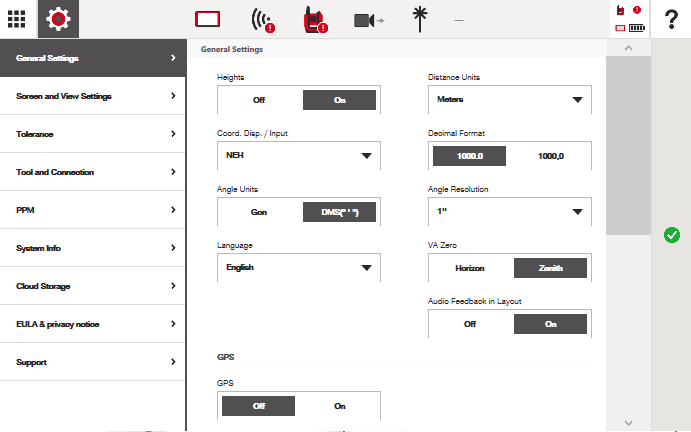

Yleisten asetusten yleiskatsaus

Yleisten asetusten välilehti määrittää, miten arvot näytetään ja tulkitaan HCL:ssä. Se sisältää yksiköihin, kieleen, kulmien näyttöön, GPS:n toimintaan, prismojen ja kohteiden käsittelyyn sekä näppäimistöön liittyviä asetuksia.

Yleiset

Nämä asetukset vaikuttavat siihen, miten mittaukset, koordinaatit ja kulmat näytetään kaikkialla sovelluksessa.

Korkeudet

Tämä asetus ottaa käyttöön korkeuslukemien käytön mittaamisessa, asemapisteen määrityksessä ja CAD-näkymässä.

Useimmissa 2D-merkintätöissä tämä kannattaa poistaa käytöstä
Kun työskentelet 3D-piirustusten tai korkeuksiin perustuvien työnkulkujen parissa, tämä on otettava käyttöön

Kun korkeudet ovat käytössä, takymetri edellyttää myös asemapisteen korkeuden määritystä, jotta se tietää, kuinka korkealle se on sijoitettu työmaalla.

Etäisyyden yksiköt

Valitse sovelluksessa käytettävät etäisyyden yksiköt, kuten metrit, jalat tai millimetrit. Tämä vaikuttaa siihen, miten etäisyydet näytetään ja syötetään.

Koord. näyttö / syöttö

Valitse, miten koordinaatit näytetään ja syötetään järjestelmässä.

NEH (pohjoinen, itä, korkeus) on oletusarvo
Muita koordinaattijärjestyksiä voidaan valita projektin tai alueellisten standardien mukaan

Tämä asetus vaikuttaa koordinaattien syöttökenttiin, pisteen tietoihin ja CAD-näyttöihin.

Desimaalimuoto

Valitse, näytetäänkö desimaaliarvot käyttämällä:

Pistettä (.)
Pilkkua (,)

Tämän tulee vastata alueellisia numeerisen muotoilun standardeja.

Kulmayksiköt

Valitse, miten kulmat näytetään:

Graadeina (Gon)
Asteina, minuutteina ja sekunteina (DMS)

Tämä vaikuttaa kaikkiin asemapisteen määrityksen, merkinnän ja mittauksen aikana näytettäviin kulma-arvoihin.

Kulmaresoluutio

Valitse kulmamittauksissa tarvittava pienin kulmaresoluution askel. Suurempi resoluutio tarjoaa yksityiskohtaisemmat kulmalukemat.

Kieli

Valitse sovelluksessa käytettävä kieli. Tämä vaikuttaa valikoihin, asetuksiin, pikanäppäimiin ja näytössä näkyvään tekstiin.

VA-nollapiste

Valitse, mihin pystykulman (VA) nollaviite asetetaan.

Horisontti – Pystykulman lukema on nolla, kun kaukoputki on vaakasuorassa (osoittaa suoraan eteenpäin).
Zenit – Pystykulman lukema on nolla, kun kaukoputki osoittaa suoraan ylöspäin.

Tämä asetus muuttaa pystykulmien tulkinta- ja näyttötapaa. Teodoliittisovelluksen avulla voit hahmottaa nämä kulma-arvot nopeasti.

Äänipalaute merkinnässä

Mahdollistaa toistuvan äänipalautteen, kun olet 2D-etäisyydellä merkintäpisteistä ja -viivoista toleranssiasetustesi mukaisesti. Lisätietoja on tässä artikkelissa.

GPS

Nämä asetukset määrittävät, miten tabletin GPS-tietoja käytetään suunnan määrittämisen ja prisman etsimisen apuna. Katso tästä artikkelista lisätietoja siitä, miten voit hyödyntää tätä työnkulussasi.

GPS

Ota GPS:n käyttö käyttöön tai poista se käytöstä. Kun GPS on käytössä ja työskentelet ulkona, se voi auttaa järjestelmää suuntaamaan työkalun likimääräistä sijaintiasi kohti.

GPS:n kulmasektori HA / VA

Määrittää vaaka- ja pystykulma-alueen, jonka läpi työkalu kääntyy GPS:ää käytettäessä työkalun kääntämiseksi sijaintiasi kohti ennen prisman etsinnän aloittamista. Tämän alueen rajoittaminen voi vähentää tarpeetonta kääntymistä ja parantaa reagointinopeutta.

Prisma / kohde

Nämä asetukset määrittävät, miten takymetri etsii prismoja tai kohteita ja seuraa niitä.

Kulmasektori HA / VA

Määrittää vaaka- ja pystykulma-alueen, jolta takymetri etsii prismaa tai kohdetta. Pienemmät kulmasektorit voivat nopeuttaa kohteen löytämistä, kun taas suuremmat sektorit laajentavat hakualuetta.

Ennakoiva haku

Valitse, kuinka kauan järjestelmä jatkaa prisman tai kohteen ennakoivaa hakua sen katoamisen jälkeen. Tämän ansiosta työkalu voi seurata prisman oletettua liikettä, kun se on hetkellisesti peittynyt.

Kalvojen automaattinen lukitus

PLT 300 -laitteessa automaattinen lukitus on aina käytössä, eikä sitä voi poistaa käytöstä. Vaihtoehtoa ei näytetä.
PLT 400 -laitteessa automaattisen lukituksen voi ottaa käyttöön tai poistaa käytöstä yleisissä asetuksissa tai suoraan kameranäkymässä

Katso tästä artikkelista lisätietoja tämän käyttämisestä työnkulussasi.

Kun asetus on käytössä, järjestelmä tunnistaa automaattisesti kameranäkymässä olevan yhteensopivan prismakalvon ja siirtyy kohteen keskelle. Tätä suositellaan useimpiin merkintä- ja mittaustyönkulkuihin.

Näppäimistö

Nämä asetukset määrittävät näppäimistön toiminnan ja syöttöavustuksen.

Näppäimistön kieli

Valitse näyttönäppäimistössä käytettävä kieli. Se voi tarvittaessa poiketa sovelluksen kielestä.
