Mesurer et Enregistrer - Comment Utiliser pour la Création de Backsight, l'As-Built ou les Contrôles Qualité

Démo Mesurer et Enregistrer

L'Objectif de Mesurer et Enregistrer

Présentation

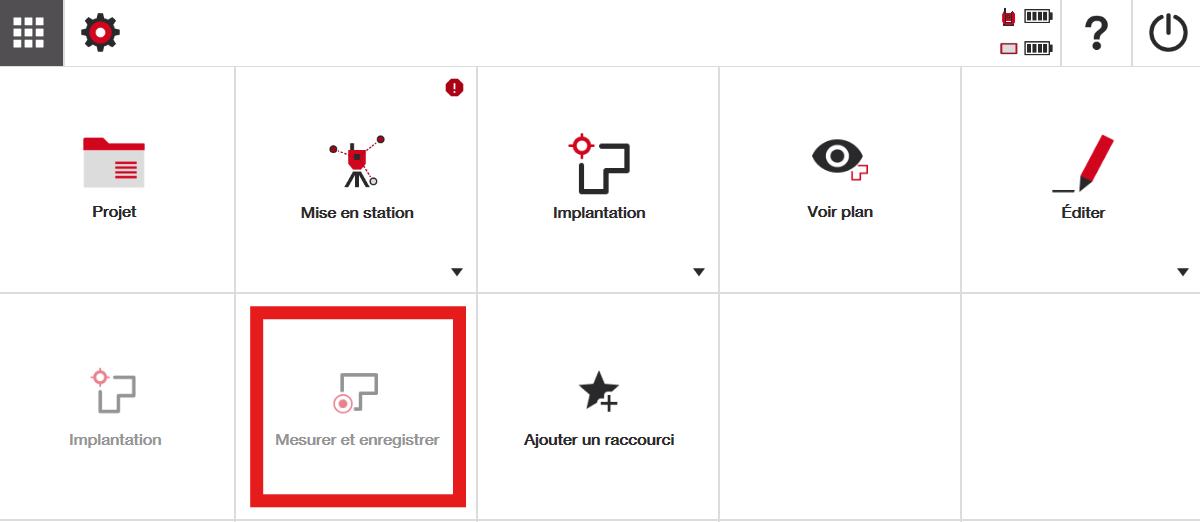

L'application Mesurer et Enregistrer vous permet de capturer les emplacements réels de votre chantier et de les enregistrer directement dans votre projet.

Avant d'utiliser Mesurer et Enregistrer, la station totale doit être établie afin qu'elle connaisse sa position dans le système de coordonnées du projet. Si vous ne l'avez pas encore fait, complétez le processus d'établissement avant de tenter de mesurer des points.

Utilisations Courantes

Mesurer et Enregistrer est couramment utilisé pour :

Vérifier et documenter l'emplacement des éléments déjà implantés
Capturer les conditions telles que construites pour une future conception ou documentation
Créer de nouveaux points de contrôle (backsights) autour du chantier
Enregistrer les conditions existantes sur le terrain à des fins de contrôle qualité

Une vidéo utile sur le sujet est disponible ci-dessous :

Mesurer et Enregistrer des Points

Lorsque vous êtes prêt à enregistrer un emplacement, positionnez le prisme ou le laser sur le point désiré et sélectionnez le bouton rouge Mesurer sur le côté droit de l'écran.

Avant d'enregistrer la mesure, vérifiez les options disponibles dans le panneau de données.

Nom du Point et Calque

Attribuez un nom au point et sélectionnez le calque sur lequel le point doit être affiché.

Utiliser des conventions de nommage claires facilite l'identification des points ultérieurement lors des opérations d'implantation, d'établissement ou de contrôle qualité.

Classe du Point

Choisissez comment le point doit être classé dans le projet.

Point Mesuré

Sélectionnez Point Mesuré lors de l'enregistrement des points pour :

La documentation as-built
Les contrôles d'assurance qualité
Les conditions existantes
La référence pour une conception future

Les points mesurés sont affichés sous forme d'icônes carrées dans la liste des points et dans la vue CAO.

Point de Contrôle (Backsight)

Sélectionnez Point de Contrôle lors de la création d'un point qui peut être utilisé pour :

Les opérations futures d'établissement
Les vérifications de backsight
Les réseaux de contrôle du chantier

Les points de contrôle sont affichés sous forme d'icônes triangulaires et peuvent être sélectionnés lors des flux de travail d'établissement et de vérification des backsights.

Bonnes Pratiques pour la Création de Points de Contrôle (Points Backsight)

Si vous prévoyez de créer des points de contrôle (points backsight), il est fortement recommandé d'utiliser des prismes montés de façon permanente chaque fois que possible.

Les prismes montés offrent :

Des flux de travail d'établissement plus rapides
Des mesures plus répétables
Une meilleure précision à long terme
Une vérification des backsights plus facile

Le Prisme POA 103 est un choix populaire car il peut être installé solidement à l'aide de :

Aimants
Chevilles à expansion
Vis

Créer plusieurs emplacements de prismes montés autour du chantier vous donne un réseau de contrôle fiable pouvant être utilisé tout au long du projet.

Flux de travail recommandé : Après votre premier établissement réussi, créez et mesurez immédiatement plusieurs points de contrôle autour du site. Ces backsights supplémentaires fournissent une redondance précieuse si les points de contrôle topographiques originaux deviennent inaccessibles ou endommagés.

Pour des conseils supplémentaires sur l'établissement d'un réseau de contrôle robuste, consultez cet article.

Mesurer les Arêtes et les Coins

Lors de la mesure du coin d'une structure ou d'un autre emplacement qui ne peut pas être observé directement, utilisez l'option Mesure de Coin.

Ce flux de travail est couramment utilisé pour mesurer :

Les coins de bâtiment
Les arêtes en béton
Les intersections structurelles
D'autres caractéristiques difficiles d'accès

Comment ça fonctionne

Mesurez un point près de l'arête.
Visez précisément l'arête désirée en utilisant les réticules.
Enregistrez la mesure.

Le logiciel combine la distance mesurée et l'angle observé pour calculer avec précision la position du coin.

Cette méthode produit souvent des résultats plus fiables que de tenter une mesure directe dans des situations où la visibilité ou la géométrie rendent l'observation directe difficile.

Pour plus d'informations, consultez cet article sur la mesure de coin.

Créer des Lignes lors de la Mesure

Si vous le souhaitez, les points mesurés peuvent être automatiquement reliés par des lignes au fur et à mesure de leur enregistrement.

Vous pouvez également choisir d'afficher des informations de dimension temporaires entre les points mesurés directement dans la vue CAO.

Note : Les dimensions affichées sont temporaires et ne sont pas stockées de façon permanente avec les données du projet. Les dimensions peuvent être recréées ultérieurement à l'aide de l'Application Dimension.

Visualiser les Points Mesurés

Après qu'un point est enregistré, il apparaîtra immédiatement :

Dans la liste des points
Dans la vue CAO

Les symboles des points indiquent leur type :

Carré = Point Mesuré
Triangle = Point de Contrôle (Backsight)

Si vous devez modifier les propriétés d'un point après son enregistrement, utilisez la fonctionnalité Modifier les Points depuis le menu de gestion des points.

Conclusion Clé

Mesurer et Enregistrer est l'outil principal pour capturer les conditions existantes du chantier et créer de nouveaux points de contrôle (backsight).

Bien qu'il puisse être utilisé pour la documentation as-built et les contrôles qualité, l'une de ses utilisations les plus précieuses est d'établir un réseau fiable de points backsight qui peut soutenir l'établissement, la vérification de précision et le dépannage tout au long de la durée d'un projet.
