Qu'est-ce qu'un rapport d'écart d'implantation?

Un rapport d'écart est un moyen pratique d'identifier rapidement la position de vos points jalonnés avec la théorie. Les rapports d'écart peuvent être utilisés de nombreuses façons, mais un bon exemple où ils sont généralement utiles est lorsque les utilisateurs vérifient l'emplacement des boulons d'ancrage pour la charpente : les emplacements des ancrages encastrés sont-ils corrects ? Avant l'installation de la charpente, un rapport peut être établi pour indiquer quels ancrages sont dans la tolérance ou hors tolérance.

Voici d'autres utilisations courantes des rapports de déviation :

1. Assurance qualité et conformité pour des pieux (obtention des données telles que réalisés)
2. Détection précoce des erreurs (correction des problèmes avant qu'ils ne s'aggravent)
3. Documentation générale (suivi de l'avancement)
4. Intégration BIM (intégration des informations telles que construites dans les conceptions numériques)

Comment préparer un rapport de déviation

Pour pouvoir obtenir un rapport de déviation, vous devez d'abord disposer de données « jalonnées » dans votre fichier.

Les données jalonnées sont obtenues lorsque vous êtes en mode implantation de points et que vous appuyez sur le bouton « mesurer » après avoir implanté un point. Lorsque vous « jalonné » chaque point, les données jalonnées de ce point sont enregistrées en arrière-plan afin que vous puissiez les exporter via un rapport de déviation ou lors de l'exportation d'informations générales sur les points.

Consultez cet article pour comprendre la disposition des points (implantation des points) et cet article pour comprendre comment importer et exporter des informations générales sur les points.

Vous trouverez ci-dessous le bouton « Mesurer » sur lequel vous devez appuyer pendant l'implantation des points afin de vous assurer que les données implantées sont obtenues :

Comment exporter des rapports d'écart d'implantation:

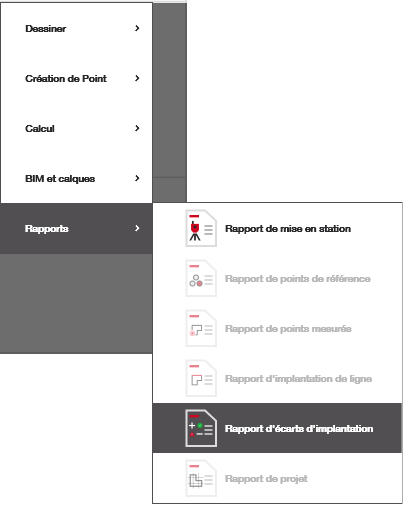

Étape 1 : accédez à l'onglet « Rapports ».

Recherchez l'exportation du rapport d'écart disponible dans la section « Rapports » :

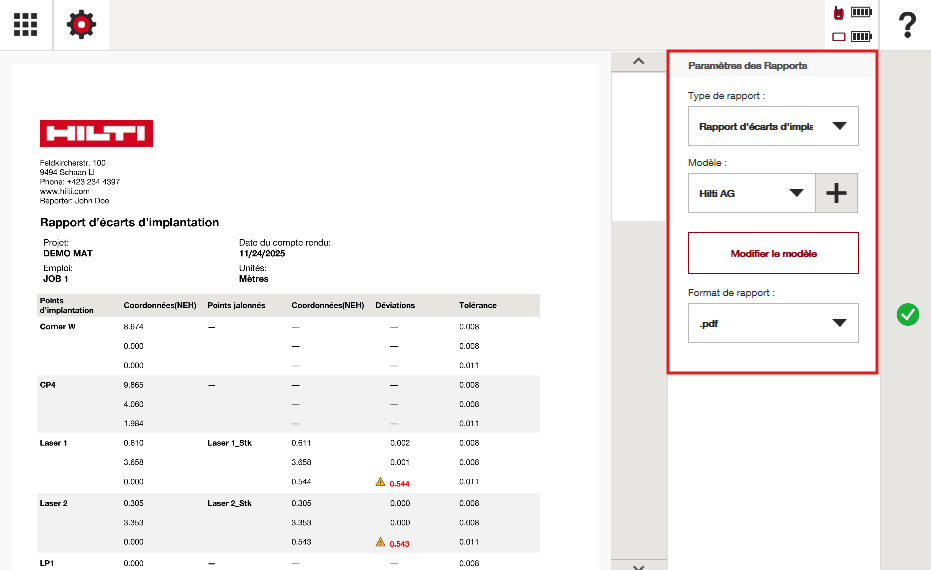

Étape 2 : attribuez votre modèle préféré.

Vous avez la possibilité d'éditer le modèle et le type d'exportation de votre rapport d'écart.

Étape 3 : Éditez votre modèle (si nécessaire)

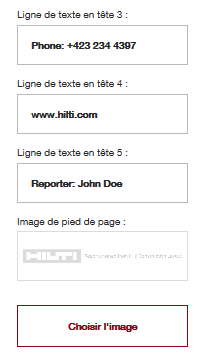

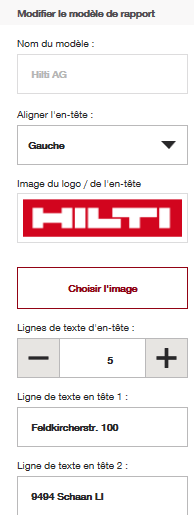

Vous avez la possibilité d'appuyer sur le bouton « Éditer le modèle » pour éditer les informations figurant dans l'en-tête et le pied de page de votre rapport d'écart :

Étape 4 : Exportez le rapport d'écart

Il vous suffit d'appuyer sur les coches vertes jusqu'à ce que vous puissiez enregistrer le rapport d'écart à l'emplacement de votre choix sur la tablette.

Comment comprendre les données d'un rapport d'écart

Les données sont organisées de manière à permettre une identification rapide des erreurs :

• Les points qui sont jalonnés sont signalés par le suffixe « _Stk ».
• Les coordonnées du point d'implantation et du point jalonné sont faciles à trouver et à comparer.
• Un texte rouge avec des triangles jaunes apparaît pour tout point jalonné en dehors de la tolérance que vous avez définie.
  • Veuillez consulter cet article pour comprendre ce qu'est la tolérance et comment la définir.
• Lorsque vous exportez ce fichier au format Excel, vous pouvez ajuster et formater les données à votre guise.

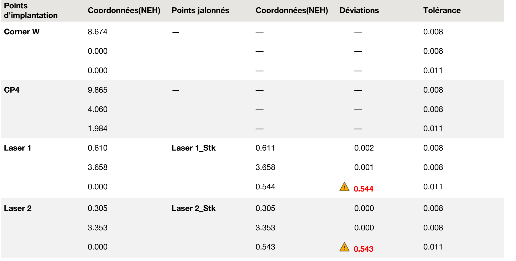

Dans l'exemple de capture d'écran ci-dessous, la tolérance était de 8 mm pour l'implantation et de 11 mm pour la hauteur. Le logiciel a identifié les erreurs lorsque mes points étaient jalonnés hors tolérance par rapport à la conception :
