Mit jelöl a zöld elrendezési kör az állomáspont-meghatározási és mérési alkalmazásokban?

A zöld elrendezési kör a tűrés útmutatója

Vezérlőpontokkal vagy vezérlővonalakkal végzett állomáspont-meghatározáskor a mérőállomás először ellenőrzi, hogy a mért vezérlőpontok vagy -vonalak mennyire pontosan egyeznek a digitális tervvel. Ha bármilyen mérési hiba van, bármilyen kicsi is, az eszköz kiszámítja, hogy a vezérlőpontok mérései alapján milyen pontossággal képes végrehajtani az alkalmazásokat.

A vezérlőpontokkal vagy vezérlővonalakkal végzett állomáspont-meghatározás után megjelenő zöld kör azt a munkaterületet jelöli, amely megfelel az Ön által beállított tűrésnek. Ha a 2D-s elrendezési beállításokban 4 mm van megadva (vagyis nem szeretne 4 mm-nél nagyobb eltérést a mérései között), a szoftver csak azt a területet színezi zöldre, amelyen magabiztosan tudja Önt erre a pontossági szintre vezetni.

Ez azt jelenti, hogy ezen a tartományon kívül nem valószínű, hogy elérhető a kívánt pontosság. Ezzel szemben, ha a zöld kör által kijelölt területen belül tartózkodik, ésszerűen számíthat ennek a pontosságnak az elérésére.

Ez a zöld kör más alkalmazásokban is megjeleníthető, különösen a Pont elrendezése, a Vonal elrendezése, valamint a Mérés és rögzítés alkalmazásokban. Kényelmes referenciaként szolgál az optimális pontosság biztosításához.

Fontos megjegyzés: ez a pontosságbecslés nem veszi figyelembe a pontosságot befolyásoló egyéb tényezőket, például a prizmarúd szintezését, a talajon végzett jelölési hibákat vagy az eljárás bármely más olyan lépését, amely hibákat okozhat.

A kör engedélyezése

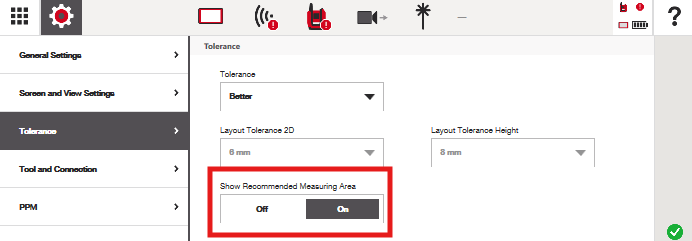

A zöld kör (vagyis az ajánlott mérési terület) megjelenítéséhez az állomáspont-meghatározás során engedélyezze azt a tűrésbeállításokban:

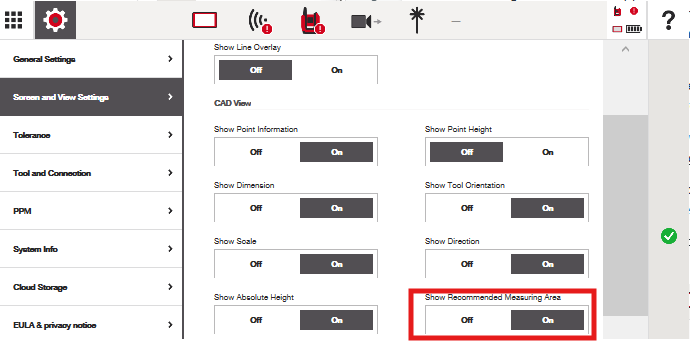

A zöld kör más mérési alkalmazásokban való megjelenítéséhez engedélyezze azt a képernyő- és nézetbeállításokban, a CAD-nézet alatt:

Példák arra, hogyan segít az elrendezési kör:

A rosszul beállított állomáspont-meghatározás könnyű felismerése:

Nézzük az alábbi példát. A szoftver segít felismerni, hogy az állomáspont-meghatározásom valószínűleg nem optimális:

2 vezérlőpontot mértem be. A képernyő jobb alsó sarkában látható, hogy az „elrendezési tűrésem” 10 mm. Mindössze két vezérlőpont használata és a méréseim pontossága alapján a szoftver arra figyelmeztet, hogy a mérőállomás csak a kör által jelölt kis területen belül képes 10 mm-es pontossággal vezetni. Ezen a területen kívül valószínűleg pontatlan lesz.

Használjam ezt az állomáspont-meghatározást? Valószínűleg nem. Jobban elhelyezett vezérlőpontokat kell keresnem.

Most figyelje meg, mi történik, amikor a tűrést 4 mm-es pontosságra növelem:

A szoftver nem tud elrendezési kört megjeleníteni – ez arra utal, hogy a vezérlőpontok elrendezése túl pontatlan a 4 mm-es pontosságú elrendezéshez.

A vezérlőpontok pontosságra gyakorolt hatásának könnyű felismerése:

A fenti példánál maradva nézzük meg, mi történik az elrendezési körrel, amikor további vezérlőpontokat adunk hozzá. A 2D-s elrendezés tűrésbeállítását 4 mm-en hagyom:

Az alábbi ábrán látható, hogy most 8 különböző vezérlőpontot mértem be a munkaterületem körül, és végül kaptam egy elrendezési kört, amely jelzi, hogy hol tarthatók fenn a 4 mm-es pontossági követelményeim.

Így néz ki az elrendezési kör, ha 6 mm-es pontosságot szeretnék fenntartani:

Hogyan optimalizálható az elrendezési kör?

A pontos vezérlőpontok használatának biztosításán kívül a szoftver néhány hasznos eszközt is kínál az elrendezési kör lehető legjobb optimalizálásához.

A vezérlőpontok bemérése után lépjen a jobb felső sarokban található „Mérések” lapra. Itt megjelenik minden bemért vezérlőpont, valamint a közöttük lévő eltérésértékek. Röviden: ezek az eltérésértékek azt mutatják, hogy az eszköznek mennyivel kellett módosítania az adott vezérlőpont mért helyét ahhoz, hogy az „illeszkedjen” a digitális tervhez.

Alapértelmezés szerint a szoftver minden bemért vezérlőpontot felhasznál a használni kívánt elrendezési kör kiszámításához. Lehetősége van azonban arra, hogy manuálisan eltávolítsa, vagy a szoftver automatikusan kiszűrje azokat a vezérlőpontokat, amelyek valószínűleg pontatlanok, és rontják a méréshez és elrendezéshez elérhető pontosságot.

Például kattintsunk a fenti listában a „Legjobb kiválasztás javaslata” lehetőségre, hogy lássuk, képes-e a szoftver eltávolítani néhány rosszul bemért vezérlőpontot az állomáspont-meghatározás számításából:

Azt láthatja, hogy a szoftver képes volt olyan vezérlőpontokat találni, amelyekkel a megadott vezérlőpontok alapján a lehető legnagyobb pontossággal végezhető el az elrendezés. 4 mm-es elrendezési pontosság mellett magabiztosan el tudom végezni a teljes munkaterületem elrendezését.

Hogyan befolyásolja az elrendezési tűrés beállítása az elrendezés pontosságát?

A mérőállomás mindig a lehető legnagyobb pontossággal vezeti Önt, függetlenül az eszközben beállított tűréstől. A tűrésbeállításnak két alapvető funkciója van:

1. Az alkalmazások a munkavégzés során zöldre vagy pirosra váltsanak, vizuálisan jelezve, hogy a mérések a beállított tűrésen belül vagy azon kívül vannak.

   • Például 6 mm-es tűrés esetén az elrendezés során a helyzetét jelző célkereszt csak akkor vált zöldre, amikor a pontjától 6 mm-en belülre kerül, ahogy az alábbi képernyőképen látható.

2. Reális munkaterületeket jelenítsen meg, amelyek az állomáspont-meghatározás során a tűrésen belül tartják Önt (a jelen cikkben leírtak szerint).

A beállított tűréstől függetlenül az eszköz mindig ahhoz a ponthez vezeti Önt, amely a számítás szerint a pontok „0” helyzete, az eszközzel végrehajtott állomáspont-meghatározáshoz viszonyítva. Az azonban, hogy ezeknek a pontoknak a kiszámított helyzete mennyire tér el, egyszerűen attól függ, hogy a végfelhasználó mennyire gondosan állomásoztatja be az eszközt, és mennyire tartja azt pontosan a munkanap során.

A pontossággal kapcsolatos további segítségért tekintse meg ezt a cikket.
