Vezérlővonal állomáshely meghatározása: Használati útmutató

A vezérlővonal állomáshely meghatározásának célja

Előfordul, hogy a vezérlőpontokra való hivatkozás nem praktikus, mert a felmérő vagy a fővállalkozó nem hozott létre vezérlőpontokat az állomáshely meghatározásához. Ehelyett, ahogyan az a legtöbb munkaterületen megszokott, elvárható, hogy vezérlővonalakat, például a földre jelölt rácsvonalakat használjanak mérési referenciaként. Ilyenkor a Vezérlővonal állomáshely meghatározása sokkal praktikusabb, mint a Vezérlőpont állomáshely meghatározása.

Továbbá néha előnyösebb vezérlővonalakat használni vezérlőpontok helyett állomáshely referencia gyanánt, mert a munkaterület összes alvállalkozója ugyanazt a vonalrajzot „húzza” vagy használja a kiosztásukhoz.

A felhasználási eset rajtad múlik, de mivel bizonyos alkalmakra hasznos állomáshely-megoldás lehet, ezért elérhető a HCL szoftverben.

Ne feledd, hogy a Vezérlővonal állomáshely meghatározásához szükséges, hogy a projektedben CAD fájl vagy vonalrajz legyen, hiszen a totálállomás a digitális terven belül pozícionálja magát a mérési alkalmazásokhoz.

Ha nem vagy biztos abban, hogy vezérlővonal vagy vezérlőpont állomáshely meghatározása a jobb választás a helyzetedben, akkor először érdemes a vezérlőpont állomáshely meghatározást fontolóra venni, mivel ez a leggyakoribb és általában a legpontosabb opciónak számít.

Használati útmutató 1. lépés: Nyisd meg a Vezérlővonal állomáshely meghatározást

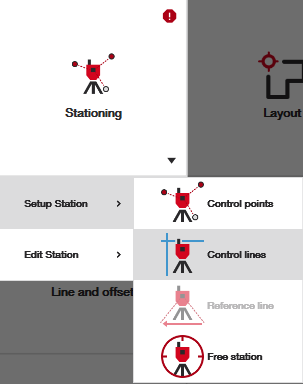

A kezdőképernyőről egyszerűen nyisd meg a Vezérlővonal állomáshely meghatározó alkalmazást az állomáshely meghatározási folyamat megkezdéséhez.

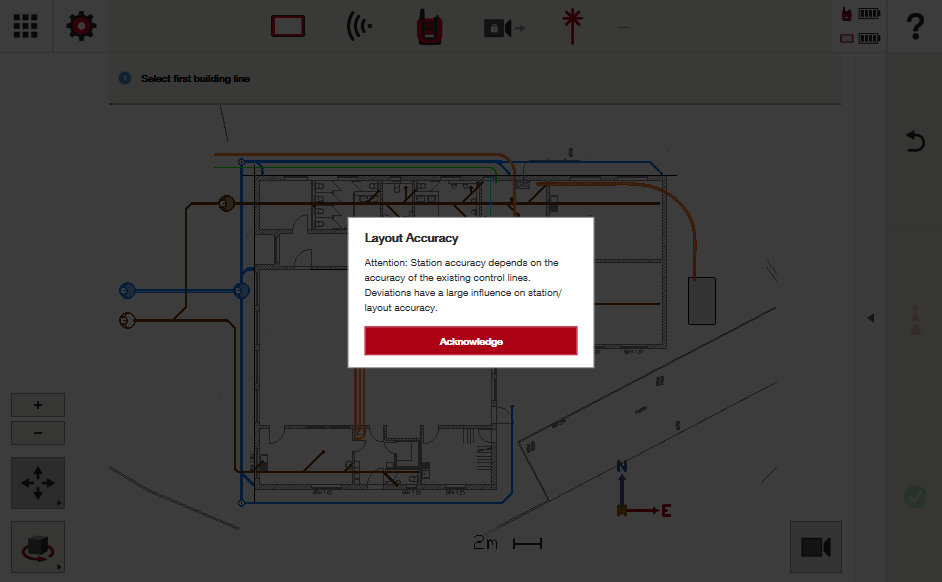

Figyeld meg, hogy amikor ezt megteszed, a szoftver figyelmeztet arra, hogy mivel nem vezérlőpontokon állomáshelyezel, a kiosztás pontossága most teljes mértékben a vonalrajz, amelyen állomáshelyezel, pontosságától függ. Lentebb olvashatsz arról, hogyan becsüli meg a totálállomás a helyzetét.

Használati útmutató 2. lépés: Válaszd ki az első vezérlővonalat és mérj

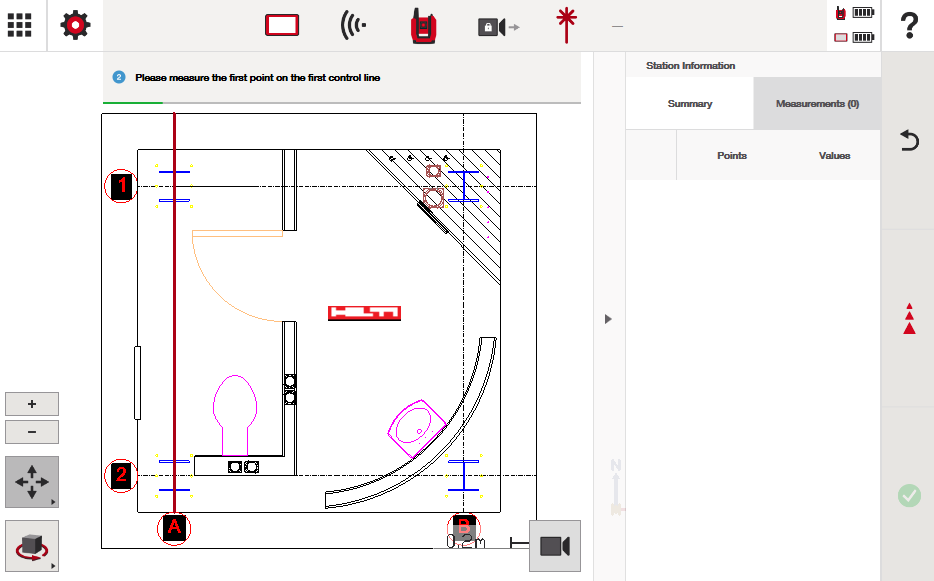

Keresd meg a CAD fájlodban azt a vezérlővonalat, amelyet kezdeti referencia vonalként fogsz használni, az alábbi példa szerint:

Most válassz ki egy helyet bárhol ezen a vonalon, és készülj fel a mérésre. Amikor biztos vagy benne, hogy készen állsz a mérésre ezen a vonalon (ellenőrizd, hogy a megfelelő célpont/prizma van kiválasztva), nyomd meg a piros mérés gombot.

A mérés befejezése után menj egy másik helyre ugyanazon a vonalon, és készülj fel egy második pont mérésére is. Jó gyakorlat, ha a második pontot a vonalon a lehető legtávolabb választod úgy, hogy a totálállomás látóvonala megmaradjon, és olyan hely legyen, amelyben megbízol, hogy pontosan a mért vonalhoz igazodik.

Ne feledd, hogy a kiosztás pontossága teljes mértékben attól függ, mennyire pontosan méred ezeket a vonalakat. Az a legjobb, ha a totálállomásnak hosszabb vezérlővonal szakaszt biztosítasz, de csak akkor, ha biztos vagy benne, hogy a vonal helyeit pontosan meg tudod mérni. Minél hosszabb távolságot mérsz a két pont között a vonalon, annál nagyobb munkaterületben bízhatsz a kiosztás pontosságában, feltéve, hogy a vonal méréseid pontosak.

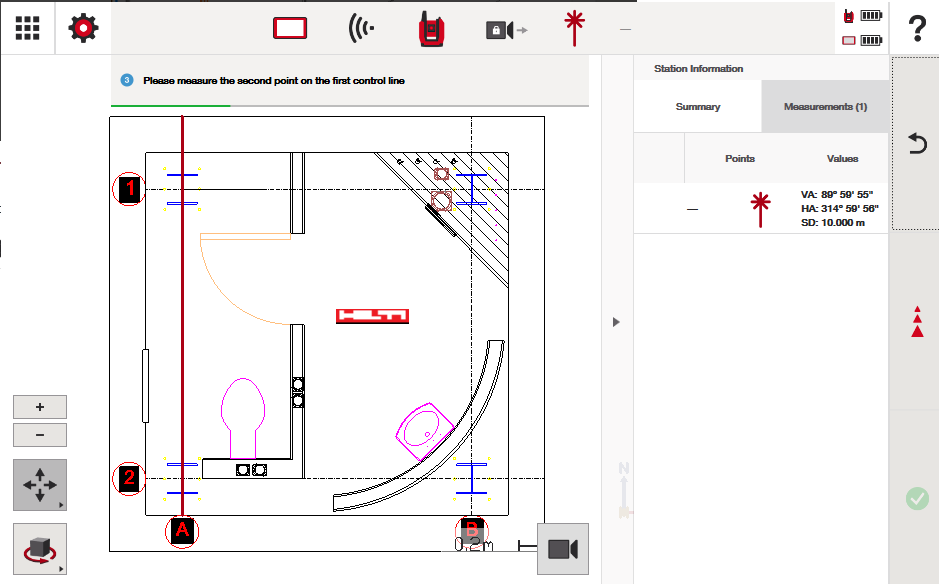

Amikor megtaláltad a második helyet a vonalon, kövesd a vezérlő utasításait, és mérj:

Használati útmutató 3. lépés: Válaszd ki a második vezérlővonalat és mérj

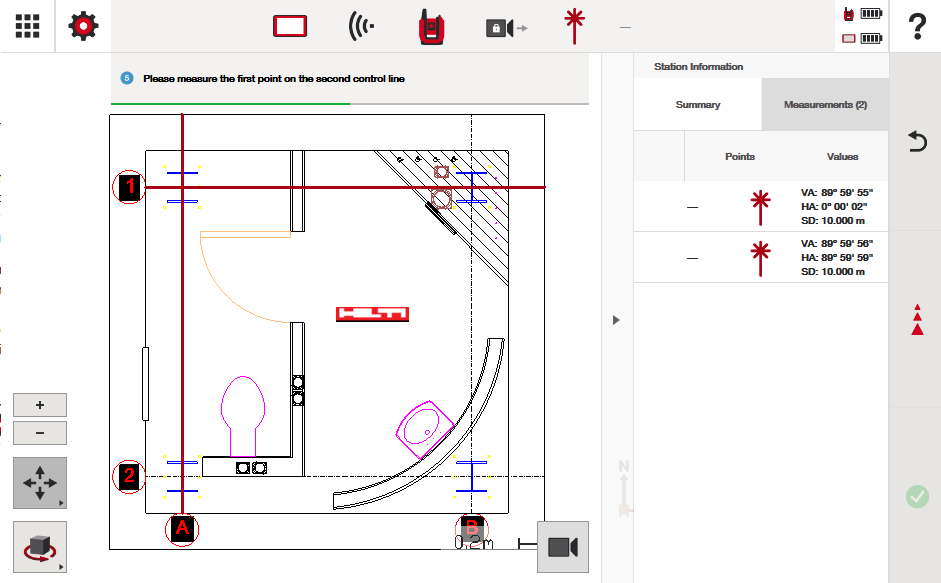

Keresd meg a második vezérlővonalat, amelyet az állomáshely beállításához szeretnél használni. Fontos megjegyezni: ennek a vonalnak kereszteznie kell az elsőként kiválasztott vezérlővonalat. Ha nem metszik egymást, az állomáshely meghatározási folyamat nem fog működni. A példámban egy olyan vezérlővonalat választottam, amely 90°-os szögben metszi az elsőt. Kövesd az utasításokat, és mérd meg az első pontot ezen a vezérlővonalon, a választott helyen.

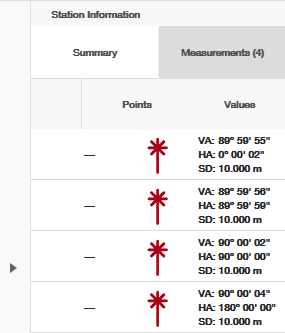

Ismét kövesd az utasításokat, és mérd meg a második pontot ezen a vezérlővonalon, az előző 2. lépésben adott tanácsokat követve, vagyis mérj a vonal mentén a lehető legtávolabb, ahol biztos vagy a pontosságban. Ha befejezted ezt a lépést, a jobb oldali mérési fülön 4 pontot kell látnod. Megjeleníti a totálállomás elfordulási szögét (HA és VA), valamint a mért pontok távolságát az állomástól (SD).

Ha az állomáshely beállítása rossz volt (nem volt elég pontos, vagy a kiválasztott vonalak nem metszik egymást), a totálállomás figyelmeztet, hogy nem lehet befejezni az állomáshely meghatározási folyamatot, és új kiválasztással kell próbálkozni.

Használati útmutató 4. lépés: Válaszd ki az állomás helyét

Ha elvégezted a 4 szükséges mérést a 2 vonalon, ideje megadni, hol helyezkedik el a totálállomás. Bár te tudod, hol van a vonalrajzhoz képest, a totálállomás nem. Csak azt tudja, hogy két vonalat mért, és technikailag a projekted két helyének egyikén lehet.

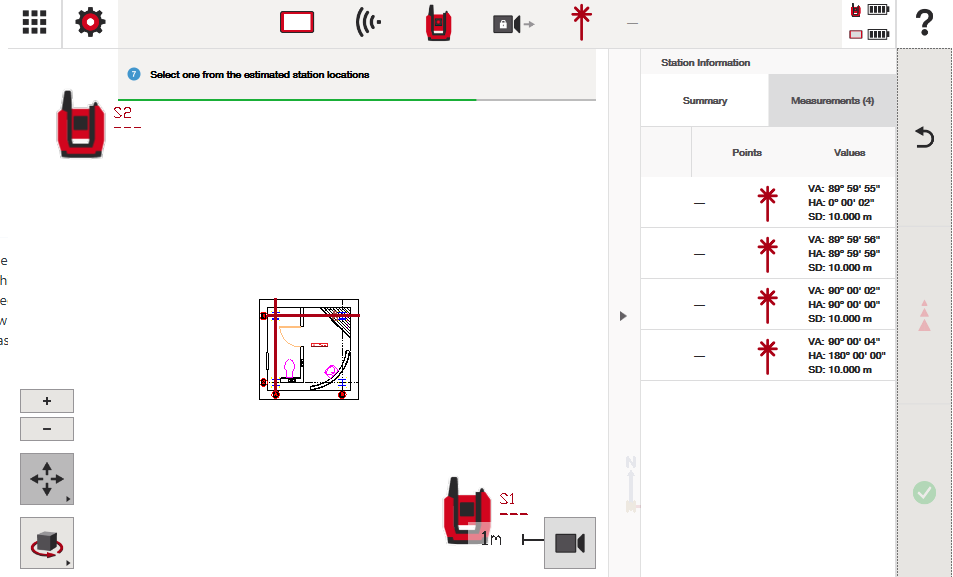

Az alábbi képernyőképen tudom, hogy az általam mért vonalakhoz képesti hely az „S1” pont, ezt fogom kiválasztani:

A kiválasztás után vizuálisan megjelenik, hogy milyen távolságokat mért a vonalakhoz:

A szoftver annyi vizuális megjelenítést nyújt, amennyire szükség van annak érdekében, hogy pontos állomáshelyet érj el, és tisztában legyél az egyes lépésekkel a folyamat során.

Használati útmutató 5. lépés: Ellenőrizd az állomáshely hibáit

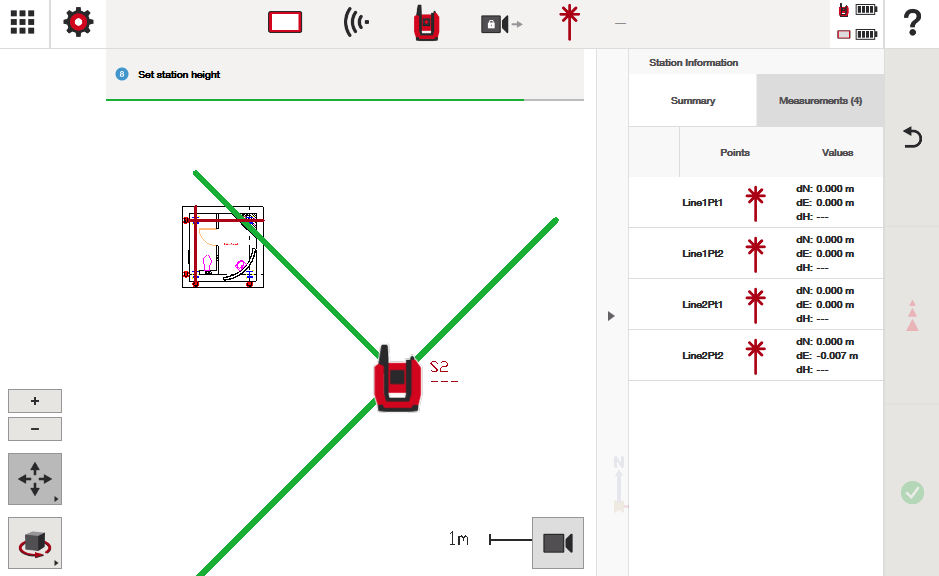

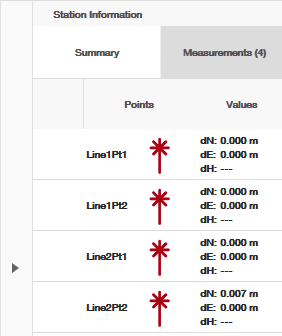

A vizuális megjelenítés mellett a mért pontok „értékei” mutatják a mérési pontatlanságokat, az alábbi képernyőkép szerint:

Figyeld meg, hogy az én méréseimben „Line2Pt2” pontnál jelentkezik eltérés – ez 7 mm-es északi eltérést mutat attól a helytől, ahol a pontnak lennie kellett volna, ha pontosan követte volna a vonalakat.

Az állomáshely hibák megértése

Fontos megjegyezni, hogy a szoftver csak a végső mért pontnál számolja ki a vonalak pontatlanságát. Gyakorlatban ez azt jelenti, hogy az állomáshely számításakor a szoftver „feltételezi”, hogy az első vonal két pontja tökéletesen pontos a tervhez képest, és hogy a második vonal első pontja is tökéletesen pontos. Ha bármilyen pontatlanság van, az valamilyen módon a végső mért pontban fog megjelenni.

Másképp megfogalmazva:

1. Az első vonal első két pontja létrehozza a „referencia vonalat”, amelyet a számítás szempontjából pontosnak tekintenek a terv szerint.
2. Amikor a második vonal első pontját mérik, a szoftver azonnal meghatározza, hol van az a vonal a térben, és vizualizálja, hogy az hogyan metszi az első vonalat a tervezett szögben.
3. Amikor megméred a végső pontot (a második pontot a második vonalon), a totálállomás lényegében azt mondja: „feltételezve, hogy az első három pont tökéletesen mérve lett, ez a vonal a most mért pontnál bizonyos eltérést mutat a tervhez képest.”

Ezért tartják a vezérlőpontokat pontosabbnak az állomáshely meghatározás során, mert a vezérlőpontoknak meghatározott koordinátái vannak, és egymáshoz, valamint a totálállomáshoz viszonyított helyzetük és távolságuk összehasonlítható. Ezekben a mérésekben az esetleges hibák minimalizálódnak és eloszlanak az összes mérés között.

A vezérlővonal állomáshely meghatározásnál az állomás feltételezi, hogy az első három pont pontos a tervhez, és ennek megfelelően pozícionálja magát. A negyedik pont mérése azt sugallja, hogy hiba van a vezérlővonalak között, de a végfelhasználóra hárul a hibák feltárása vagy csökkentése. Pontos kiosztás természetesen lehetséges vezérlővonal állomáshely meghatározással is, de kritikus megérteni, hogyan működik a folyamat, és mit jelent az állomáshely meghatározás közben megjelenő adat a pontosság fenntartásához.

A cikk végén több példát találsz az állomáshely pontosságának értelmezésére. Összefoglalva: emlékezz arra, hogy a kiosztás pontossága az állomáshely pontosságától függ – keresd meg a vonalaidon a legmegfelelőbb mérési helyeket. Optimalizáld a munkaterületet, de minimalizáld az állomáshely hibákat a választott tűréshatáron belül. Ez azt is jelentheti, hogy kisebb területen végzed a kiosztást, mint amennyit szerettél volna, hogy megőrizd a kiosztás integritását.

Hogyan hárítsd el a lehetséges pontatlanságokat?

Számos módszer létezik a vezérlőpontok és vonalak pontosságának ellenőrzésére – erről ez a cikk átfogó tájékoztatást nyújt.

Egyszerű hibaelhárításként használhatod a tablet COGO funkcióit az objektumok digitális fájlbeli méréseinek ellenőrzésére, valamint a missing line alkalmazást a mérések ellenőrzésére, amely állomáshely meghatározás nélkül is használható.

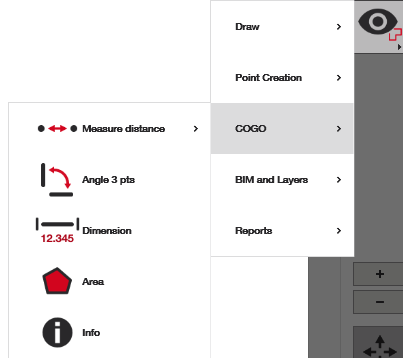

COGO alkalmazások:

Missing Line alkalmazás:

Használati útmutató 6. lépés: Állítsd be az állomás magasságát (ha szükséges)

Ha magasságokkal dolgozol, meg kell adnod az állomás magasságát. Erről további segítséget találsz ebben a cikkben. Azonban egyszerűen megnyomva a „set station height” gombot a jobb oldalon a „Summary” fül alatt, a folyamat végigvezet a beállításon.

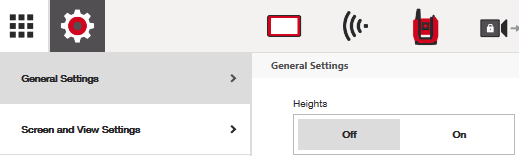

Ha nem dolgozol magasságokkal, egyszerűen menj a felső beállítások fogaskerék ikonhoz, és kapcsold ki (vagy be, ha szükséges) a magasságokat. Magasságok kikapcsolásakor az állomás magasság beállítási lépés sem fog megjelenni.

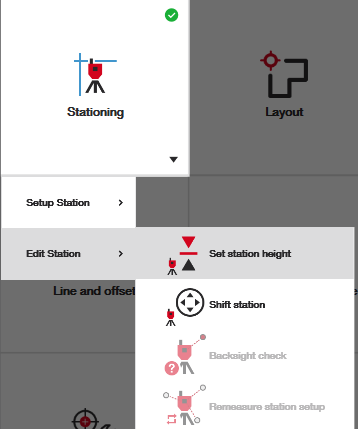

Megjegyzés: ha az állomás magasságát beállítottad a folyamat során, később bármikor visszatérhetsz és módosíthatod, ha hibát követtél el. Ezt megteheted az állomáshely meghatározás közben vagy a kezdőképernyőről az állomás magasság szerkesztése gombbal az állomás befejezése után. Lásd az alábbi képernyőképeket:

Használati útmutató 7. lépés: Fontold meg a „Shift Station” lehetőséget

Ahogy ebben a cikkben tárgyaltuk, az állomás koordinátáinak eltolása hasznos lehet. Ez az opció csak vezérlővonal állomáshely meghatározásnál érhető el, és akkor használható, ha tisztában vagy azzal, hol vannak hibák a vezérlővonalakban. A Shift Station lehetővé teszi, hogy az állomás koordinátáit az állomáshely meghatározás után elmozdítsd, hogy remélhetőleg csökkentsd a tervezett vezérlővonalak és a terepen mért vonalak közötti hibákat.

További információkért lásd a Shift Station cikket.

Használati útmutató 8. lépés: Kezdd meg a mérési alkalmazásokat

Az állomáshelyed most már rendelkezik koordinátával a CAD fájlban, és folytathatod a mérési alkalmazásokat.

Gyors hasznos tipp:

Előfordulhat, hogy vezérlőpontokon szeretnél állomáshelyezni, de bármennyit is próbálkozol, a vezérlőpontok nem tűnnek pontosnak. Egy hibaelhárítási módszer lehet, hogy ideiglenesen vezérlővonalak alapján állomáshelyezel, hogy segítsen azonosítani az esetlegesen hibásan elhelyezett vezérlőpontokat. Bár előfordulhat, hogy nem szeretnél kiosztást vagy hivatalos mérési alkalmazásokat végezni vezérlővonal állomáshely meghatározás után, ez jó mód lehet a felmerülő problémák ellenőrzésére, amelyeket jelezni kell.

Példák az állomáshely hibák megértéséhez:

Ne feledd, hogy csak a Vezérlővonal állomáshely meghatározás folyamatának végső pontja fogja megmutatni az állomáshely hibáját. Lentebb példákat találsz arra, hogy mit jelent ez a hiba.

Azonban ne feledd, hogy bár a szoftver csak a végső pontnál jeleníti meg a hibát, valószínű, hogy a hibák a folyamat bármely pontján előfordulhatnak, amelyeket a végfelhasználónak kell figyelnie és hibaelhárítania.

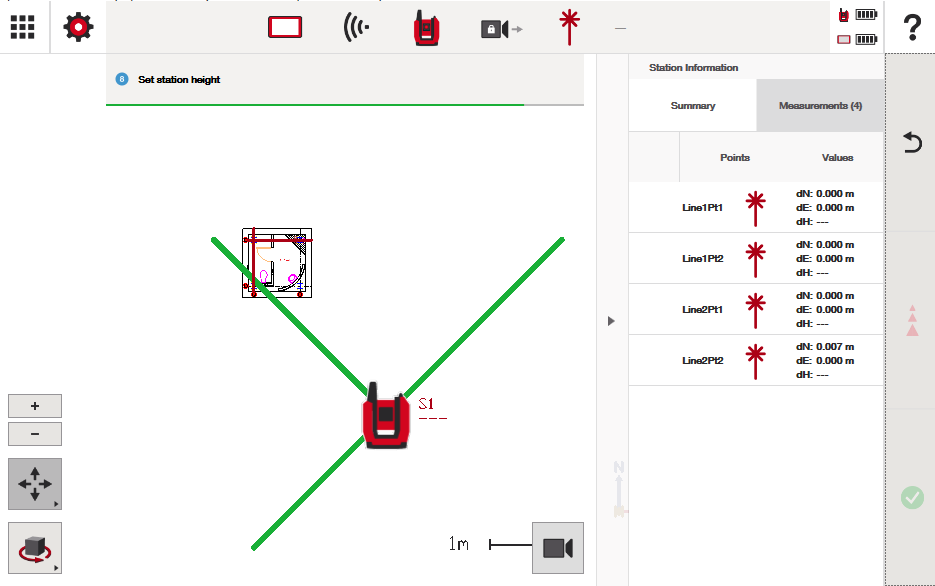

Line2Pt2 dN = 7 mm:

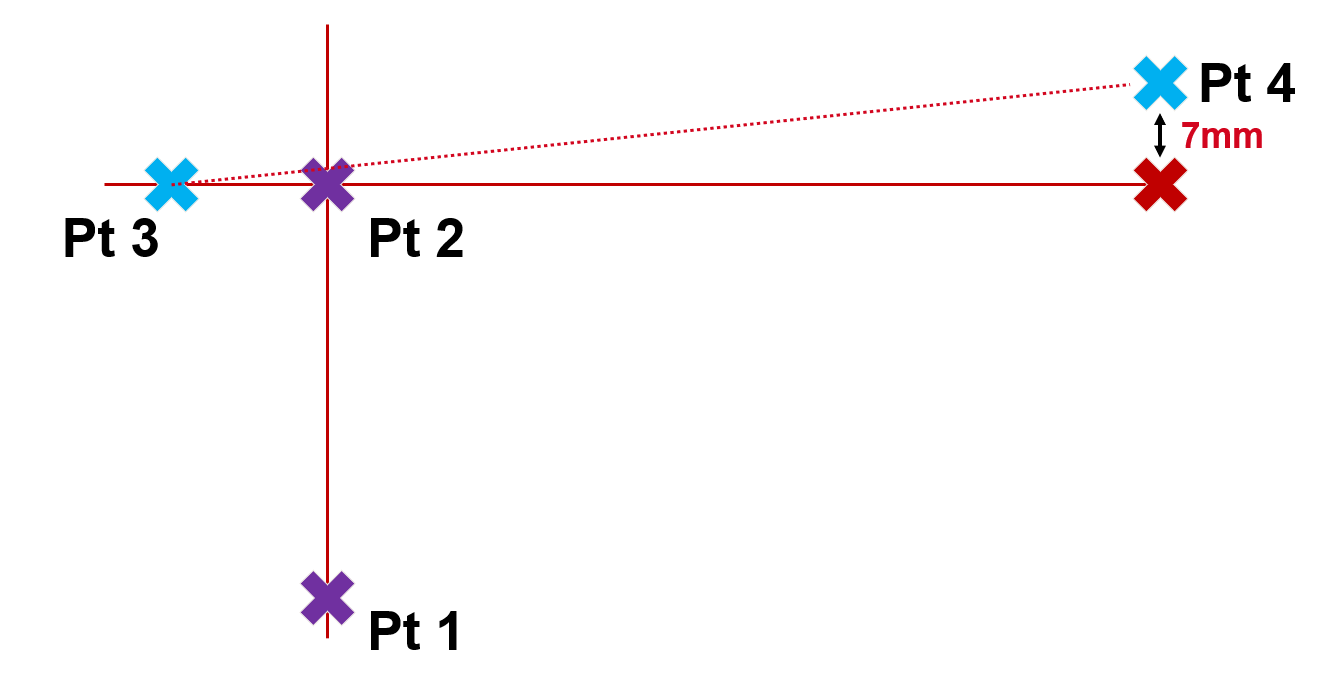

Vizuális ábrázolás arról, hogyan számolta ki a totálállomás ezt:

A lila pontok (az első vonal 1. és 2. pontja) pontosnak és referencia pontoknak számítanak. A 3. pont (kék) meghatározza, hol kell lennie a második vonalnak a térben, és ott pontosnak tekintik, ahol mérték. A 4. pont a második vonal végső mért pontja, amely 7 mm-es északi eltérést mutat a piros X-től, ahol a vonalnak lennie kellett volna.

L2Pt2 dE = -7 mm:

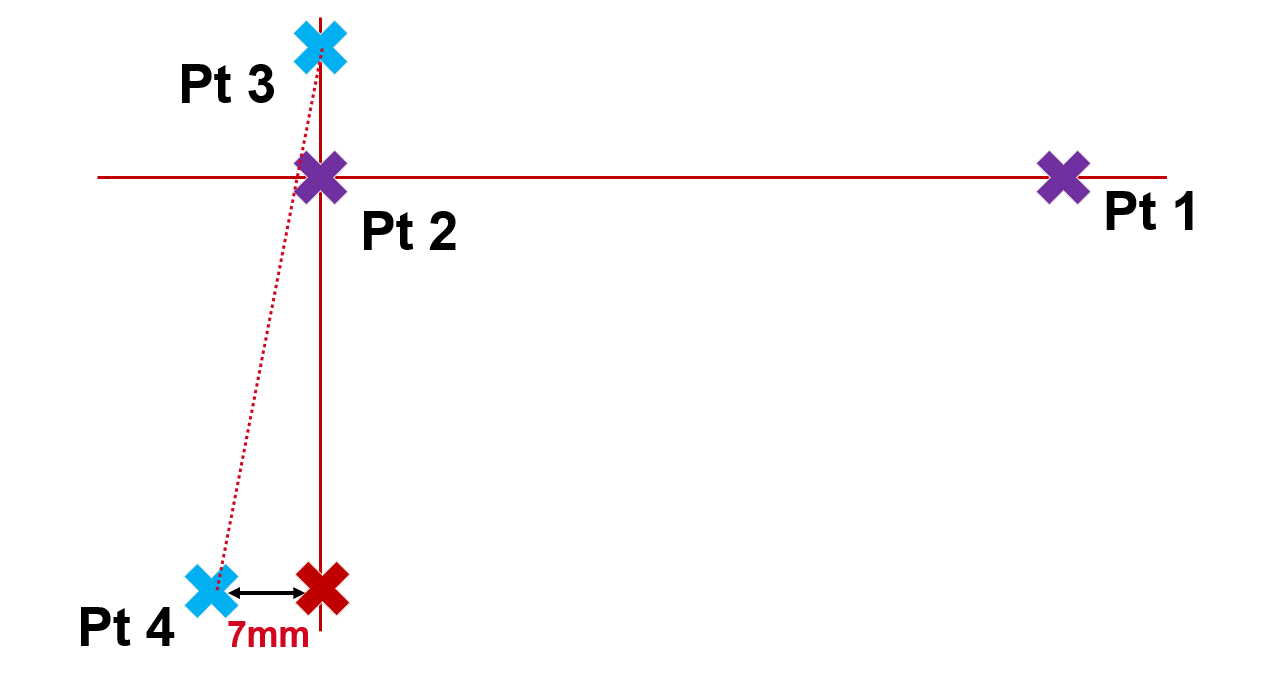

Vizuális ábrázolás arról, hogyan számolta ki a totálállomás ezt:

A lila pontok (az első vonal 1. és 2. pontja) pontosak és referencia pontok. A 3. pont (kék) meghatározza a második vonal helyét a térben, és pontosnak tekintik ott, ahol mérték. A 4. pont a második vonal végső mért pontja, amely 7 mm-es nyugati eltérést mutat a piros X-től, ahol a vonalnak lennie kellett volna.

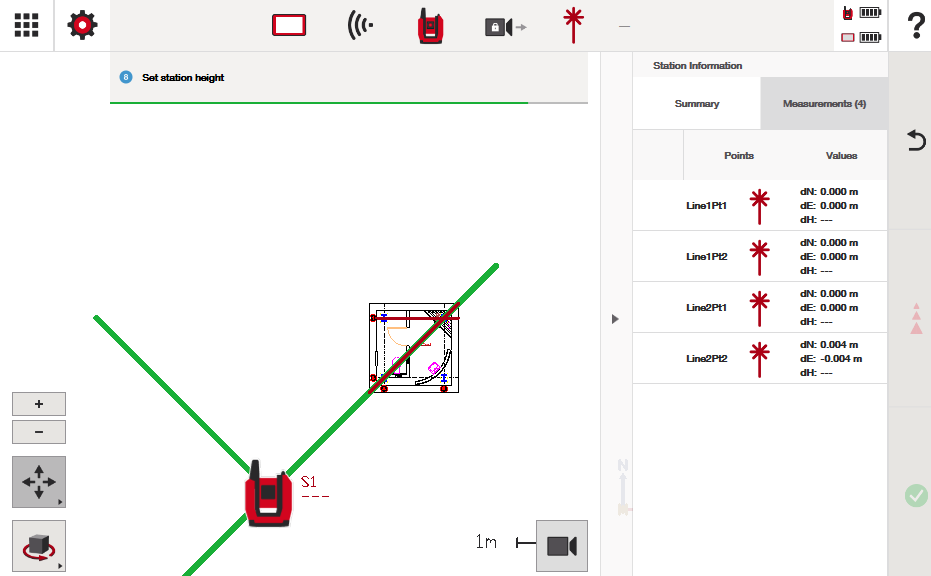

L2Pt2 dN = 4 mm, dE = -4 mm

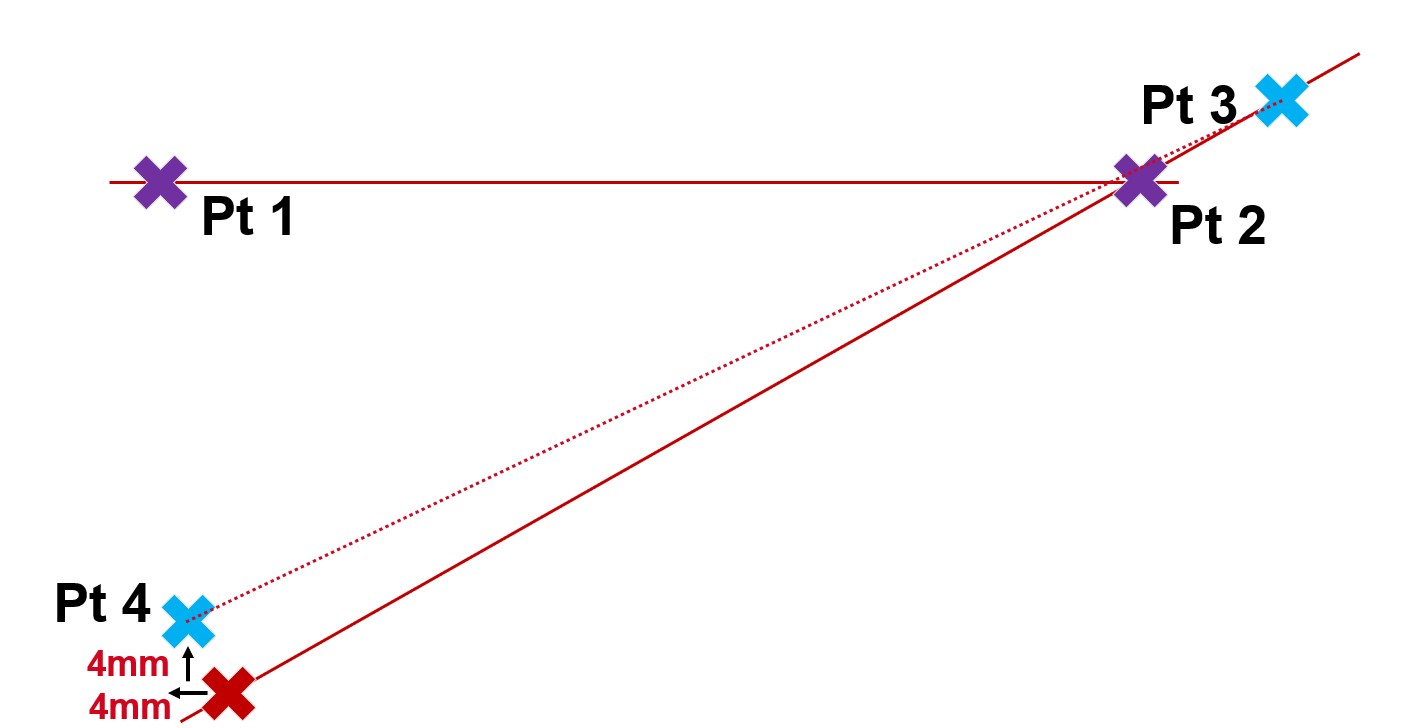

Vizuális ábrázolás arról, hogyan számolta ki a totálállomás ezt:

A lila pontok (az első vonal 1. és 2. pontja) pontosak és referencia pontok. A 3. pont (kék) meghatározza a második vonal helyét a térben, és pontosnak tekintik ott, ahol mérték. A 4. pont a második vonal végső mért pontja, amely 4 mm-es északi eltérést mutat (magasabb, mint ahol a tervezett vonalnak lennie kellene) és 4 mm-es nyugati eltérést (balra eltolódva a tervezett vonaltól).

Záró megjegyzés:

A végső pont eltérései valószínűleg a mérés során előforduló hibák kombinációját jelentik. Az állomáshely alkalmazás céljára azonban a hiba csak a végső pontnál jelenik meg. Most, hogy remélhetőleg érted, hogyan értelmezi a totálállomás ezt a hibát, eldöntheted, hogyan folytatod a munkát.
