Mi az a hátsó látás ellenőrzés és miért fontos?

Mi a hátsó látás ellenőrzés célja?

A hátsó látás ellenőrzés lehetővé teszi a végfelhasználók számára, hogy megvizsgálják, vajon a totálállomás továbbra is felismeri-e a beállítás során mért vezérlőpontokat ugyanazon a helyen. Ha hibák jelentkeznek a hátsó látás ellenőrzés során, ajánlott az újrabeállítás (restationing).

A hátsó látás ellenőrzések hibái általában a totálállomásokra ható szél, rezgések, állvány stabilitása vagy akár kisebb ütődések miatt fordulnak elő. A hátsó látás ellenőrzések gyorsan elvégezhetők, és munkavégzés közben rendszeresen el kell végezni őket. Általában ajánlott, hogy hátsó látás ellenőrzés 60 percenként történjen, ami megegyezik a PLT 400 automatikus kalibrációjának gyakoriságával.

Ha a hátsó látás ellenőrzések során jelentős hibák jelentkeznek, érdemes megvizsgálni, hogy a munkaterület környezete okozhat-e enyhe elcsúszást vagy elmozdulást az eszközön, vagy hogy a rezgések befolyásolják-e az eszköz rögzítését. Továbbá ellenőrizze, hogy a hátsó látás ellenőrzéshez használt pontok megbízhatóak-e – nem ütődnek-e meg vagy mozdulnak-e el a munkaterület körülményei miatt?

Ez a cikk az eszköz stabilitásáról és ez a cikk a vezérlőpontok legjobb gyakorlatairól segíthet a következetesen gyenge hátsó látás ellenőrzések hibakeresésében.

Hogyan végezzünk hátsó látás ellenőrzést

1. lépés – Nyissa meg az alkalmazást

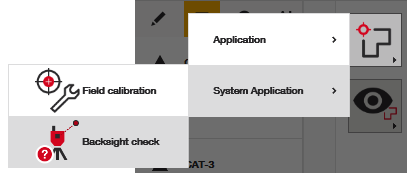

A hátsó látás ellenőrzés alkalmazás elérhető lesz az Ön számára, ha olyan projekten dolgozik, amely már elvégezte a vezérlőpontokkal történő beállítást. Ezt a rendszeralkalmazások között találja:

Megnyitás után az alkalmazás emlékeztetni fogja Önt az alkalmazás céljára: hogy újraméri a vezérlőpontokat az eredeti beállítás utáni eltérések vizsgálatára:

2. lépés – Válassza ki a mérendő vezérlőpontot

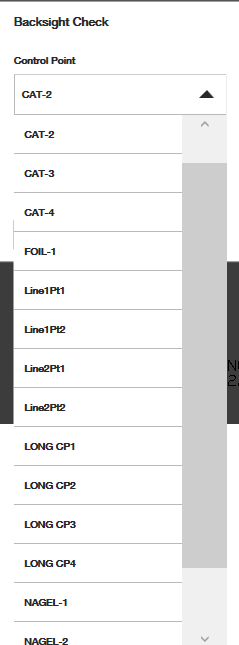

Megjelenik az összes vezérlőpont listája, amelyet használhat. Ajánlott olyan vezérlőpontot választani, amelyet a legutóbbi beállítás során használt, hogy a hátsó látás ellenőrzést a lehető legjobban összehasonlíthassa az eredeti beállítással. Ugyanakkor technikailag bármely pont kiválasztható a listából. Az alapértelmezett vezérlőpont, amely elsőként megjelenik, az a vezérlőpont lesz, amelyet a legutóbbi beállítási folyamat során elsőként használtak.

Vegye azonban figyelembe, hogy csak azok a vezérlőpontok nem jelennek meg, amelyekhez nem tartozik zárolható prizmatípus. Ezért nem használhatók ebben a lépésben olyan vezérlőpontok, amelyek nem prizmaként működnek, például tükröző célpontok vagy közvetlenül lézerrel mért felületi pontok.

Ha van olyan vezérlőpont, amely nem jelenik meg a listán, de szeretné használni, győződjön meg róla, hogy szerkeszti a pontot a pontlistában a CAD nézetből, és hozzárendel egy prizmatípust, amelyet használni kíván.

Azért javasolja a szoftver csak a prizma célpontok használatát, hogy fenntartsa a mérési integritást, mivel más célpontok könnyebben befolyásolhatók a környezeti feltételek által (fény, por, víz stb.).

Van más módja is a hátsó látás ellenőrzésnek?

Igen, de ügyelni kell arra, hogy megbízható hátsó látás ellenőrző rendszert állítson fel. Egy gyakori módszer, hogy az eszköz kezdeti beállítása után mérje és rögzítse a kívánt hátsó látás pontokat a munkaterületen. Amikor manuális hátsó látás ellenőrzést szeretne végezni, egyszerűen nyissa meg ismét a mérés és rögzítés alkalmazást, és mérje meg a pontokat másodszor. Könnyen használhatja a tablet mérési funkcióit a CAD-ben, hogy megvizsgálja és megjelenítse a két mérés közötti esetleges eltéréseket.

3. lépés – Mérjen

Miután kiválasztotta a kívánt mérendő vezérlőpontot, nyomja meg a piros mérés gombot.

4. lépés – Figyelje meg az eredményeket

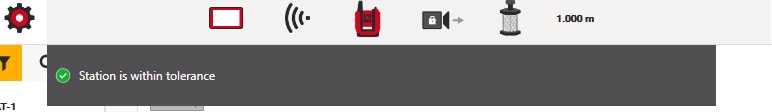

Ha a mérések eltérései a beállításokban megadott tűréshatáron belül vannak, a HCL egyszerűen azt javasolja, hogy az állomás tűréshatáron belül van. Lásd ezt a cikket a tűréshatár beállítások megértéséhez és beállításához.

Ha nincsenek definiált tűréshatár beállításai, vagy ha a hátsó látás mérés eredménye meghaladja a beállított tűrést, az eltérés adatai megjelennek, ahogy az alábbi képen is látható:

Ez az adat megmutatja, hogyan tér el a mért pont a totálállomás eredetileg mért helyétől. A fenti esetben mindegyik koordináta enyhe milliméteres eltérést mutat, és a tűréshatáron kívüli koordinátaértékek pirossal lesznek kiemelve.

5. lépés – Újrabeállítás és hibakeresés

Ha a hátsó látás adatai gyengék, ajánlott az eszköz újrabeállítása a megadott vezérlőpontokon. Az újrabeállítást követően érdemes, hogy a totálállomás egy korábban azonos munkanapon kijelölt pontra vezesse Önt, hogy megvizsgálja a régi és az új beállítás közötti esetleges eltéréseket.
