Felületi elrendezés - Használati útmutató

A Felületi elrendezés alkalmazást arra használják, hogy megmérjék a függőleges távolságot egy mért pont és egy referenciafelület között egy 3D CAD rajzból. Ezek az információk segítenek meghatározni a kívánt felületi magassághoz tartozó függőleges távolságot.

A Felületi elrendezés alkalmazás használatához a műszert állomáshelyre kell helyezni. Az állomáshely beállítása magasság engedélyezéssel kell, hogy történjen. További információért tekintse meg a Állomáshely beállítása és a Állomáshely magassága cikkeket.

Felületi elrendezés bemutató

Hogyan használjuk a Felületi elrendezés alkalmazást

Nyissa meg a projektjét: Kezdje azzal, hogy megnyit bármilyen projektet a táblagépen.
Nyissa meg az alkalmazást: Nyissa meg a Felületi elrendezés alkalmazást a kezdőképernyőről vagy a CAD nézet oldalsó menüjéből.
- Ha az alkalmazás nem elérhető a kezdőképernyőn, válassza az Útmutató hozzáadása lehetőséget, és adja hozzá a Felületi elrendezés alkalmazást.
Válassza ki a prizma: Válassza ki azt a prizmát, amelyet a méréshez használni fog. A prizma magasságát is meg kell adni, a prizma kiválasztása mellett található magasságérték kiválasztásával és megfelelő beállításával.
Helyezze a prizmát arra a pontra, amelynek a felülethez viszonyított magasságát értékelni kell.
- Az alkalmazás kiszámítja a magasságkülönbséget a mért pont és a referenciafelület között.
Olvassa le a magasságkülönbséget: A megjelenített érték azt mutatja, hogy a mért pont milyen távolságra van a felület felett vagy alatt.
- A pozitív érték azt jelzi, hogy a pont a felület fölött van
- A negatív érték azt jelzi, hogy a pont a felület alatt van
Ez az információ segít meghatározni a kívánt felületi magassághoz tartozó függőleges távolságot.

Felületi elrendezés alkalmazás gyorsikonja:

Felületi elrendezés alkalmazás kiválasztása a CAD nézet oldalsó menüjéből:

Prizma kiválasztása és magasság beállítása:

Intelligens felületválasztás: Az HCL felismeri, amikor az Ön helyzete egyik 3D felületről a másikra változik, automatikusan:

Hogyan használjuk az Intelligens felületválasztás funkciót

Az Intelligens felületválasztás opció a képernyő jobb oldalán található.

Ha engedélyezve van, az alkalmazás automatikusan kiválasztja és kiemeli a magassági referenciafelületként használt felületet közvetlenül a CAD nézetben.

Ha ki van kapcsolva, a referenciafelületet manuálisan kell kiválasztani azáltal, hogy megérinti a kívánt felületet a 3D rajzon.

Ajánlott az Intelligens felületválasztás engedélyezve tartása, mert egyszerűsíti a használatot és csökkenti a hibás felület kiválasztásának kockázatát.

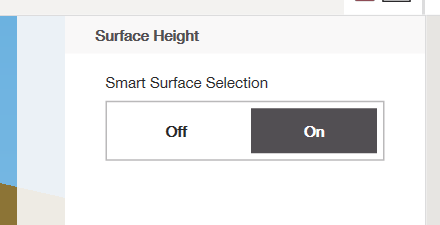

Intelligens felületválasztás opció:

Példák a Felületi elrendezés alkalmazás használatára

A Felületi elrendezés alkalmazást gyakran használják magasságellenőrzési és ellenőrzési feladatokhoz ásás, szintezés és beépítési munkafolyamatok során.

1. példa: A kitermelési mélység meghatározása

A Felületi elrendezés alkalmazással megállapítható, hogy milyen mélyen kell ásni a tervezett felület eléréséhez.

Mérje meg a jelenlegi talajpontot
Olvassa le a magasságkülönbséget a referenciafelülethez képest
Használja az értéket az ásási mélység irányításához

Ez hasznos alapozások, árkok és lemez előkészítése esetén.

2. példa: Beton vagy visszatöltés magasságának ellenőrzése

Anyag elhelyezése után az alkalmazás segítségével ellenőrizhető a magasság.

Mérje meg a kész felületet
Hasonlítsa össze a mért pontot a tervezett felülettel
Állapítsa meg, hogy szükséges-e további anyag vagy a felesleges anyagot el kell távolítani

3. példa: Terület szintezése

Szintbe hozott felület előkészítésekor:

Mérjen több pontot a területen
Hasonlítsa össze a magasságkülönbségeket ugyanahhoz a referenciafelülethez
Azonosítsa a magas és alacsony pontokat, amelyeket korrigálni kell

Ez elősegíti az egyenletes és következetes felület előkészítést.

4. példa: Beépített elemek ellenőrzése egy felülethez viszonyítva

Beépített elemek, például rögzítők, hüvelyek vagy lemezek ellenőrizhetők a tervezett felülethez képest.

Mérje meg a beépített elemet
Olvassa le a magasságkülönbséget a referenciafelülethez képest
Ellenőrizze, hogy az elem megfelel-e a magassági követelményeknek

5. példa: Több felület kezelése egy 3D modellben

Olyan modellek esetén, amelyek több, eltérő magasságú felületet tartalmaznak:

Használja az Intelligens felületválasztást, hogy automatikusan a kívánt felületre hivatkozzon
Kapcsolja ki az Intelligens felületválasztást, ha másik felületet kell manuálisan kiválasztani

Ez lehetővé teszi a bonyolult 3D rajzok rugalmas kezelését.
