A kamera nézet használata

  • Frissítve

Áttekintés

A HCL Kamera nézete élő vizuális képet biztosít a PLT-ről a pontos pozicionálási, igazítási, ellenőrzési és hitelesítési feladatok támogatásához.

A PLT 300 és a PLT 400 ugyanazt az alapvető kameranézeti koncepciót használja, míg a PLT 400 további konfigurációs és fedvénybeállításokat is tartalmaz a fejlettebb felhasználási esetekhez.

A Kamera nézet megnyitásához nyissa meg a CAD nézet alkalmazást, majd kattintson a képernyő tetején található kameraikonra.



Példa a kameraikonra: ha lakat szimbólum látható, az eszköz egy célpontra van rögzítve

A Kamera nézet bemutatója a PLT 300 készüléken

A Kamera nézet bemutatója a PLT 400 készüléken

Kamera nézet a PLT 300 készüléken

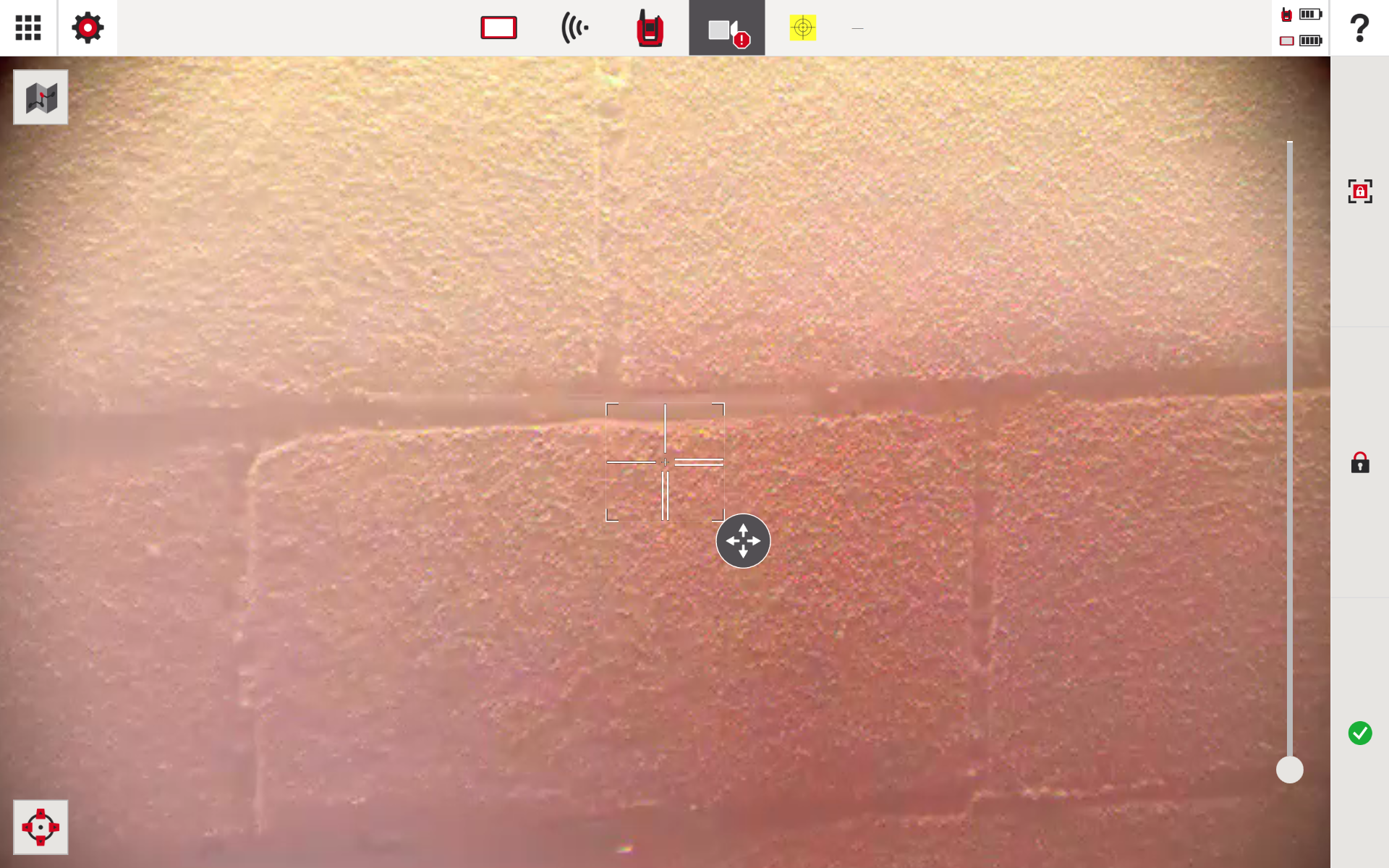

A kezelőfelület fő elemei (PLT 300)

Teljes képernyőn megjelenő élő kamerakép, a jobb oldalon nagyítást lehetővé tevő zoomvezérlő csúszkával

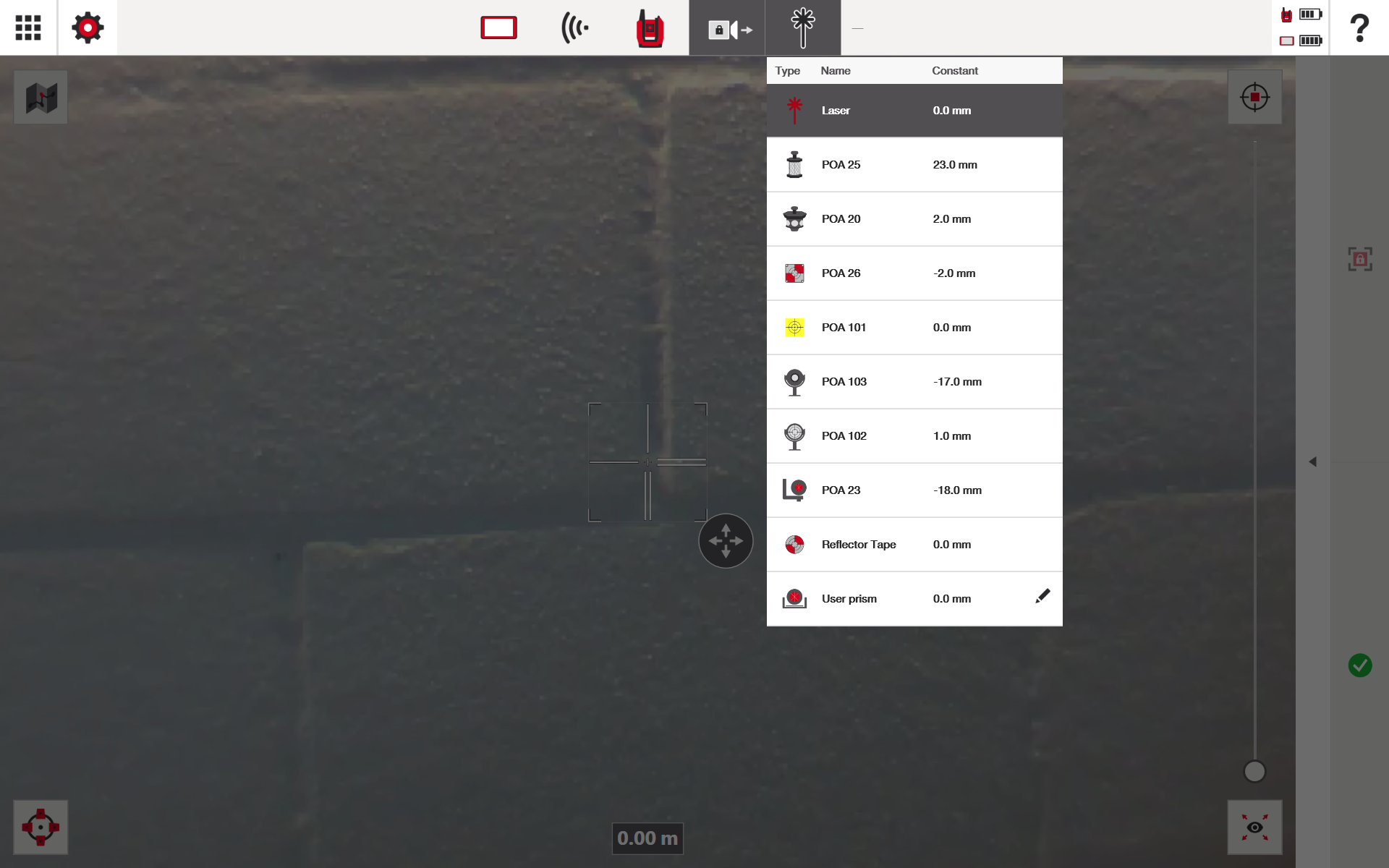

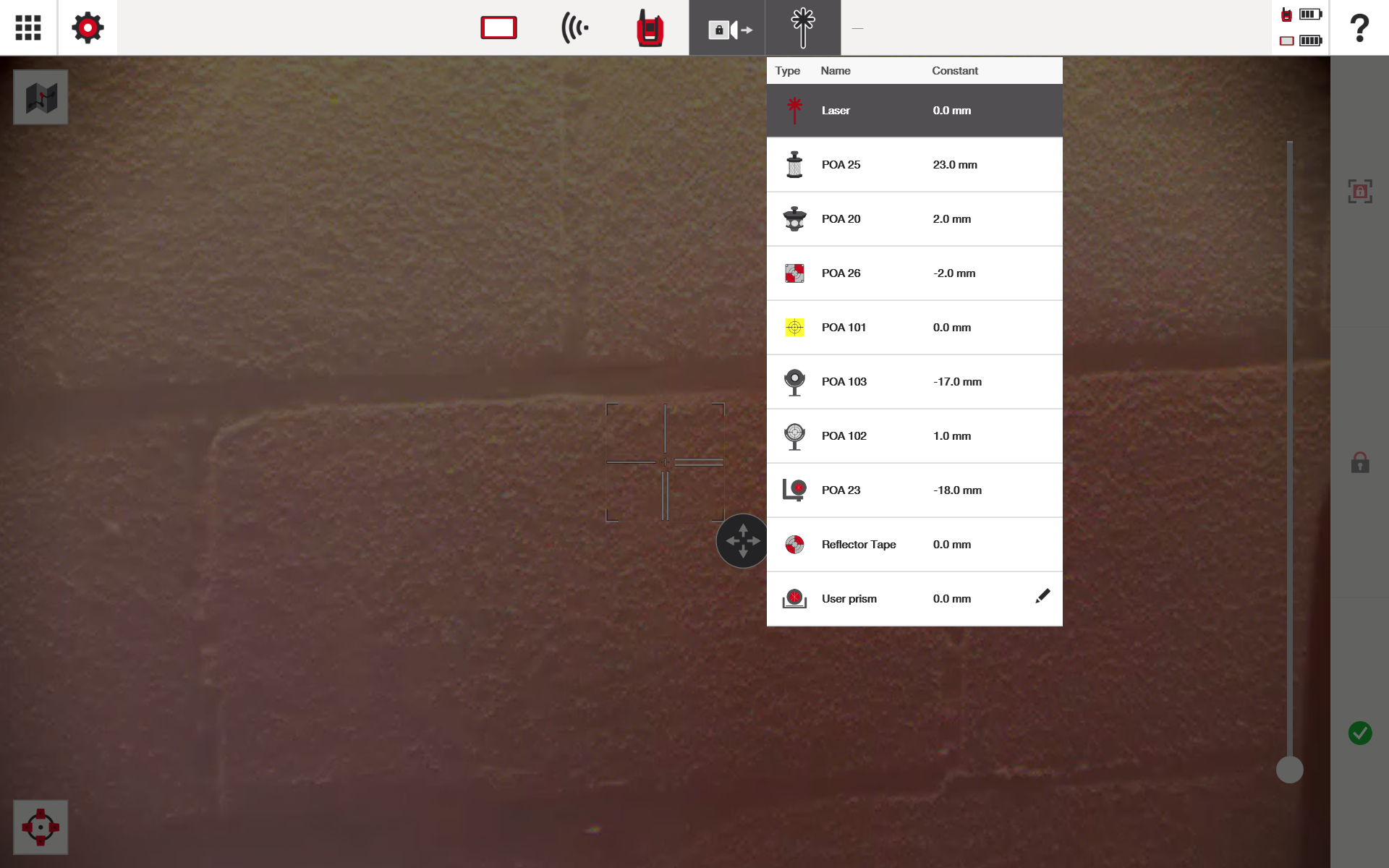

A képernyő tetején kiválaszthatja a prizma- vagy célponttípust, valamint szükség esetén a lézeres mérést

A középső célkereszt az aktuális célpontot jelzi; a Smart Target engedélyezésekor egy mozgatási vagy pásztázási jelző mutatja az iránybeállítást. A Smart Target beállítás engedélyezésének helyéről ebben a cikkben olvashat.

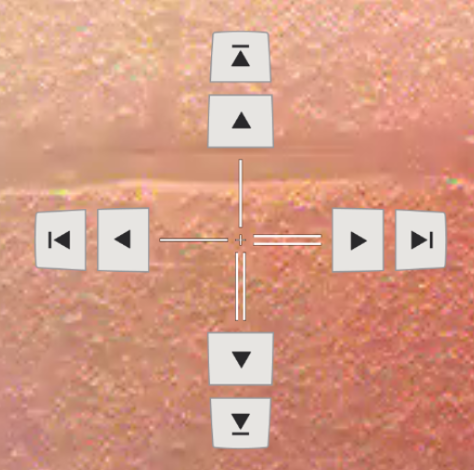

A bal alsó sarokban található ikon módosítja a célkereszt mozgását, és gombokat ad hozzá a kisebb iránybeállításokhoz

A jobb felső sarokban található ikon célpontot keres a kameranézetben, majd egy prizmára vagy célpontra rögzül

A jobb középen található lakatikon zárolja a PLT aktuális nézetét

A jobb alsó sarokban található zöld pipa megerősíti a PLT kiválasztott kamer pozícióját

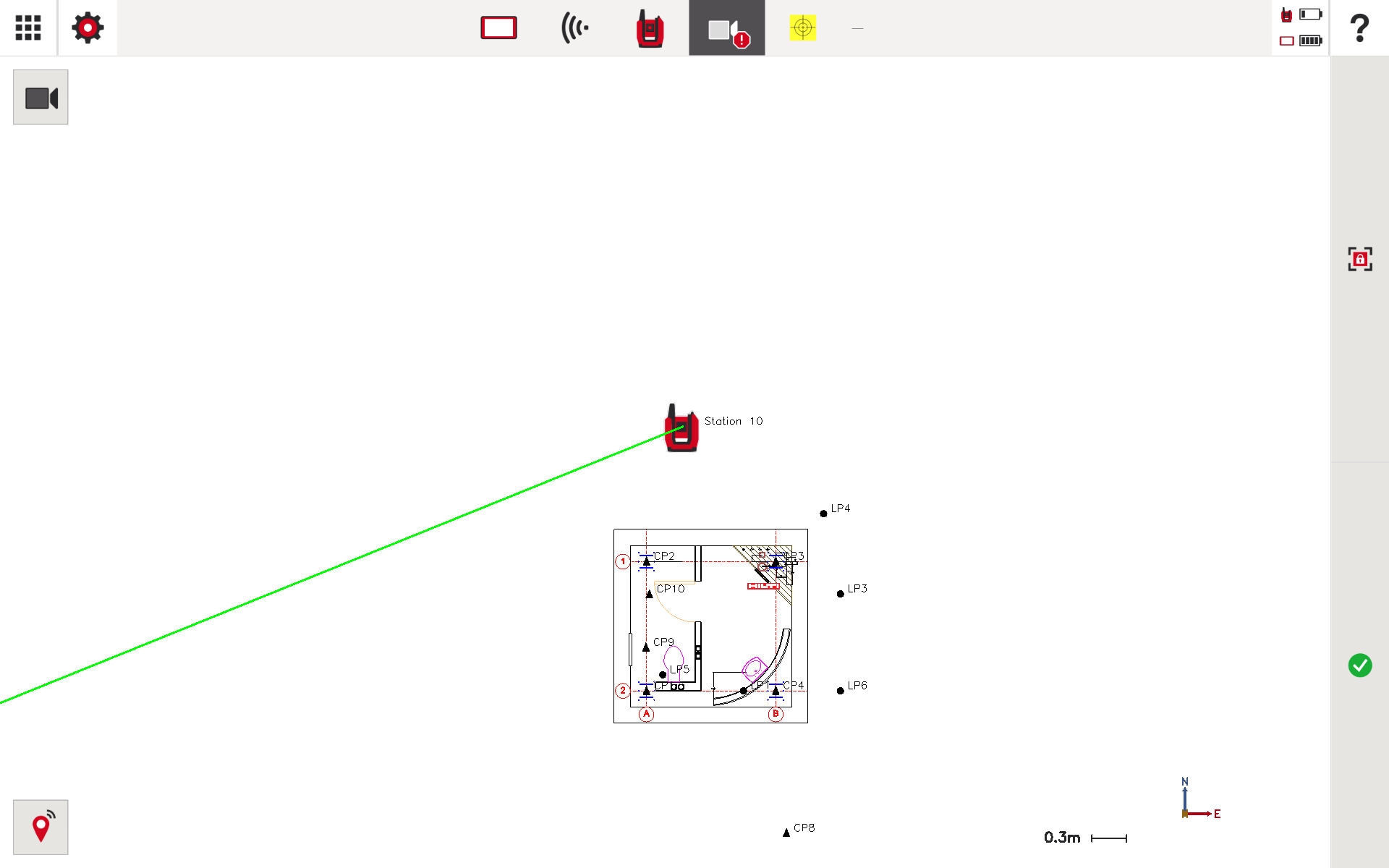

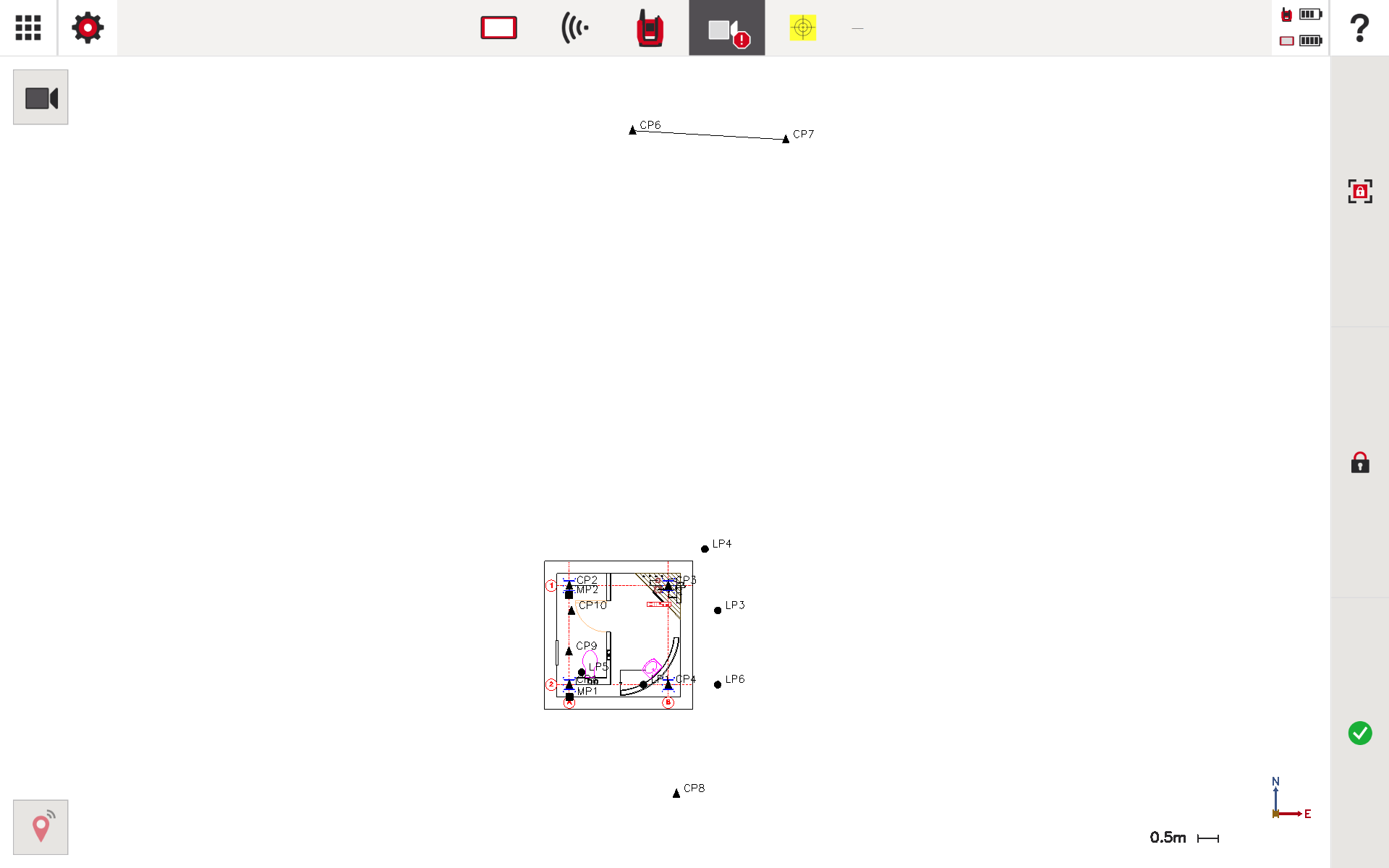

A kameranézetben a bal felső sarokban található térképikonra kattintva megnyithatja a rajz CAD-nézetét

Ezután a bal felső sarokban található kameraikonra kattintva visszatérhet a kameranézethez

Ha a GPS engedélyezve van, a bal alsó sarokban található „keresd meg” ikon lehetővé teszi, hogy a PLT az engedélyezett szögön belül megkeresse a táblagépet. További információért olvassa el ezt a cikket

Kamera nézet a PLT 400 készüléken

A PLT 400 kameranézete a PLT 300 funkcióira épül, és kamerakonfigurációval, valamint fedvény-testreszabási lehetőségekkel egészül ki az összetettebb ellenőrzési, igazítási és útmutatási forgatókönyvek támogatásához

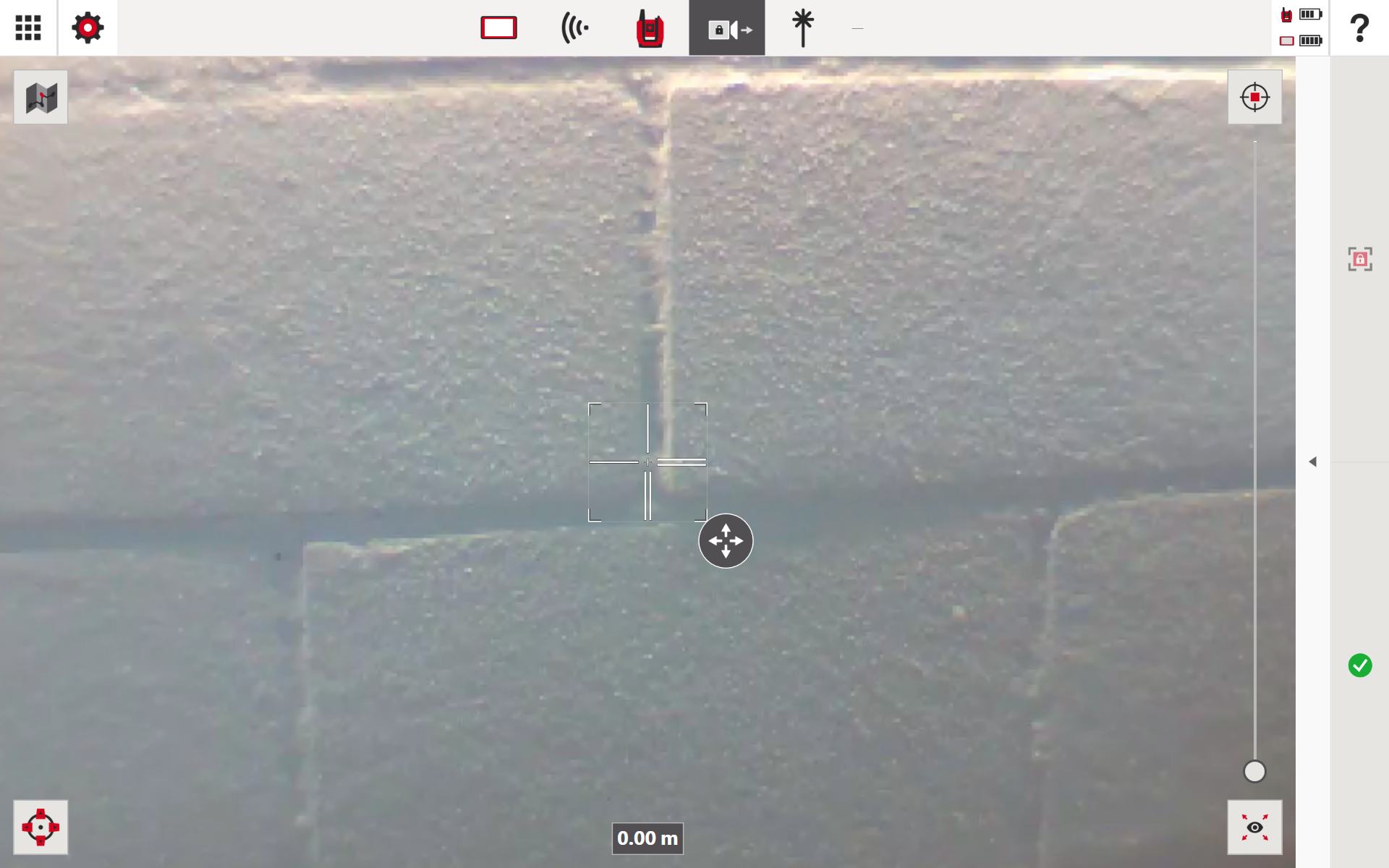

A kezelőfelület fő elemei (PLT 400)

Teljes képernyőn megjelenő élő kamerakép, a jobb oldalon nagyítást lehetővé tevő zoomvezérlő csúszkával

A zoomcsúszka tetején található ikon a kameraképet a célpont középre igazításához és jól láthatóvá tételéhez nagyítja

A zoomcsúszka alján található ikon kicsinyíti a kameranézetet

A képernyő tetején kiválaszthatja a prizma- vagy célponttípust, valamint szükség esetén a lézeres mérést

A középső célkereszt az aktuális célpontot jelzi; a Smart Target engedélyezésekor egy mozgatási vagy pásztázási jelző mutatja az iránybeállítást. A Smart Target beállítás engedélyezésének helyéről ebben a cikkben olvashat.

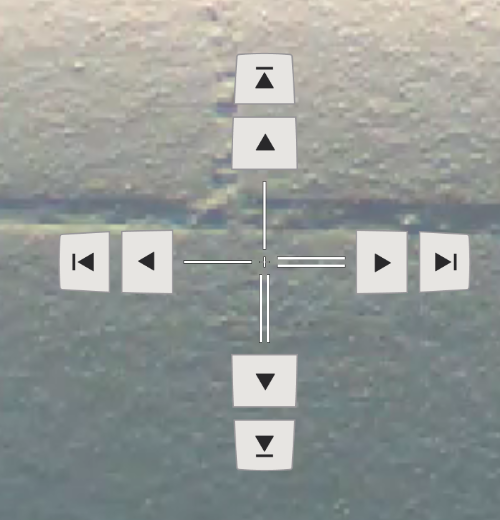

A bal alsó sarokban található ikon módosítja a célkereszt mozgását, és gombokat ad hozzá a kisebb iránybeállításokhoz

A jobb felső sarokban található ikon célpontot keres a kameranézetben, majd egy prizmára vagy célpontra rögzül

A jobb alsó sarokban található zöld pipa megerősíti a PLT kiválasztott kamer pozícióját

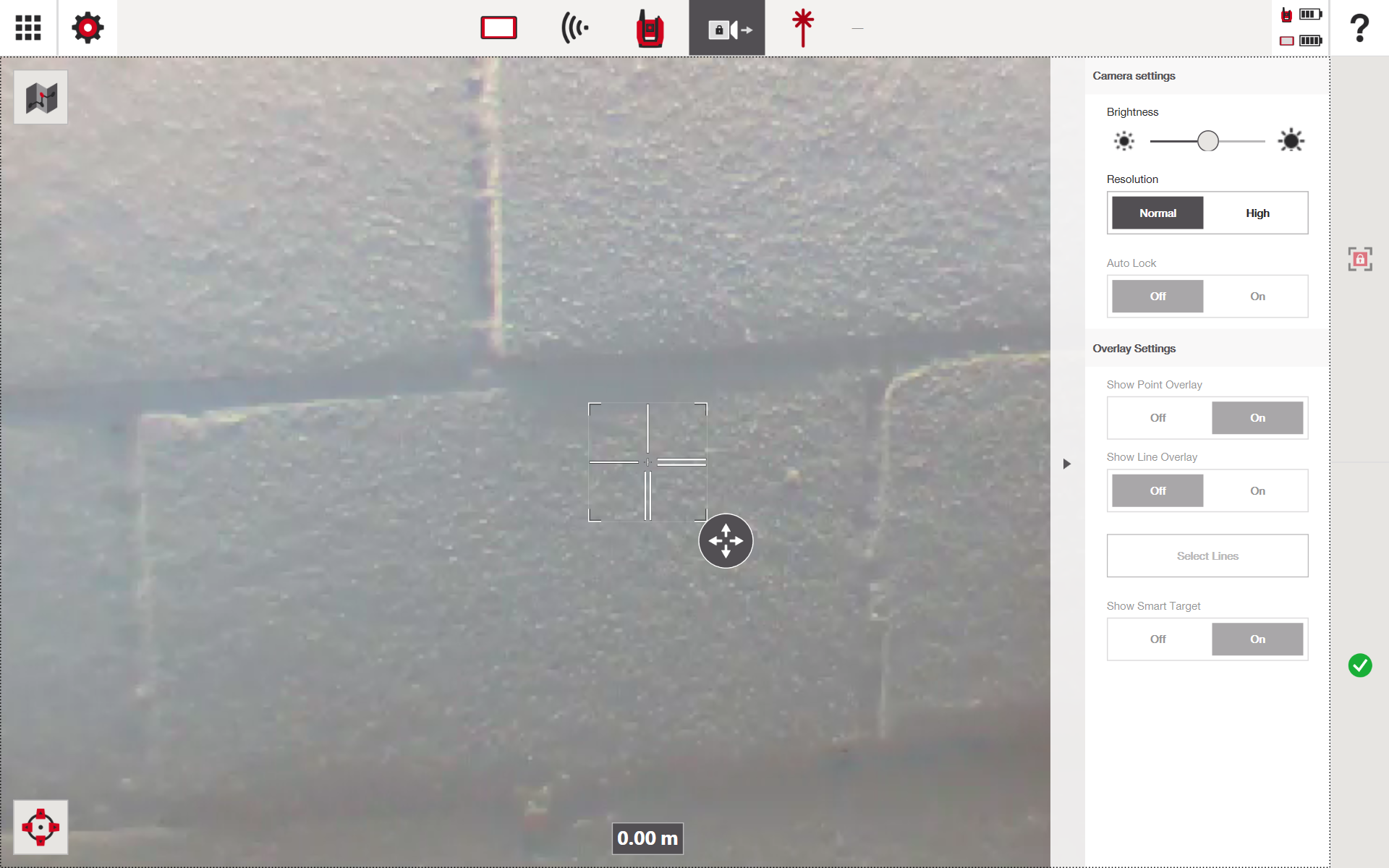

A PLT 400 kameranézete külön kamerabeállítási panelt tartalmaz a képernyő jobb oldalán.

A fényerőcsúszka a kamera expozícióját állítja be, így a kép világosabbá vagy sötétebbé tehető

A felbontás beállítása Magas értékre állítva javítja az élő kamerakép minőségét

Az automatikus rögzítés a jobb oldalon kapcsolható be vagy ki

A jobb oldali lapon található fedvénybeállításokról a képernyő- és nézetbeállításokról szóló cikkben olvashat
A zoomszint a képernyő alján jelenik meg

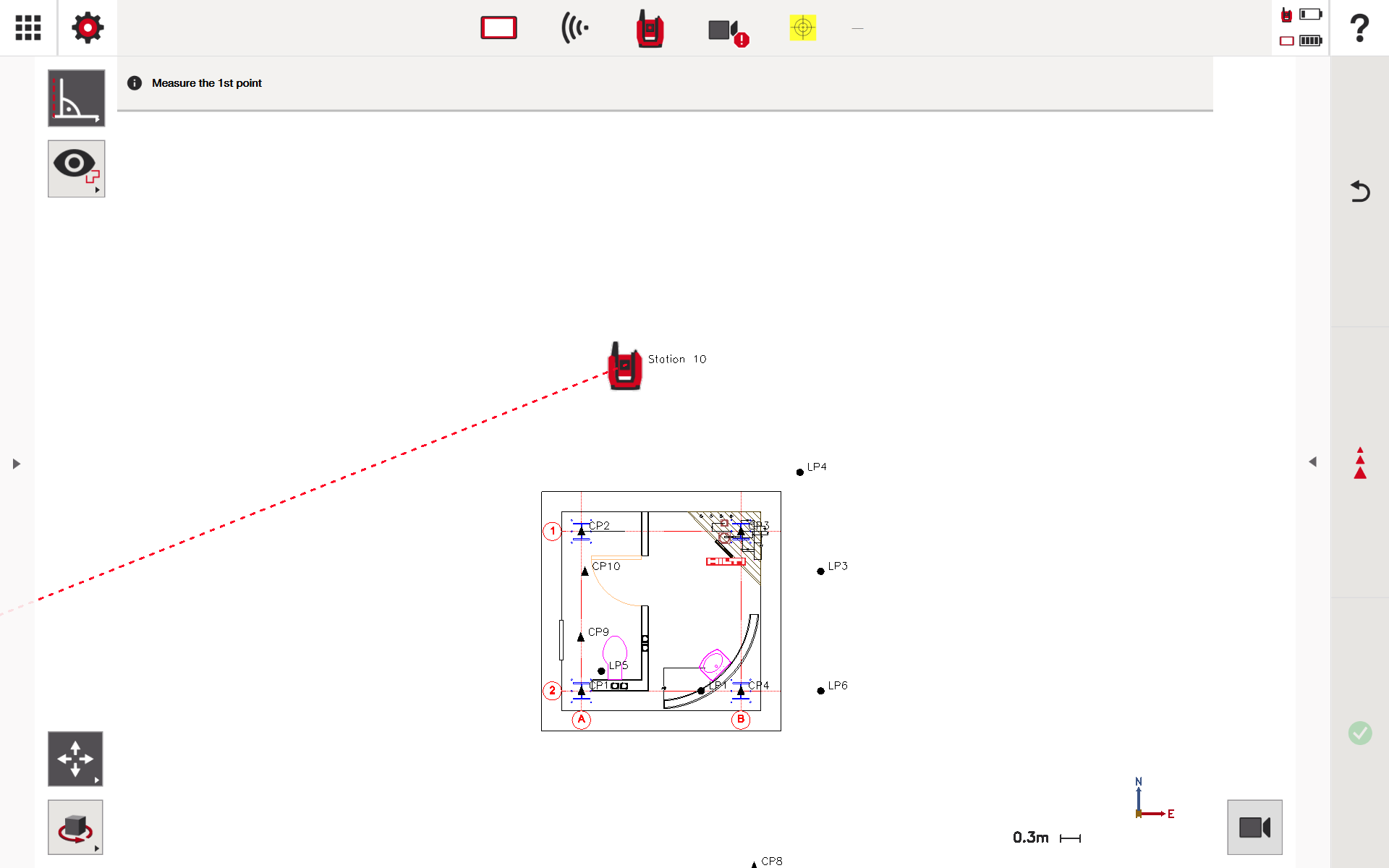

A kameranézetben a bal felső sarokban található térképikonra kattintva válthat a rajz CAD-nézetére
A CAD-nézet beállításaiban a bal felső sarokban található kameraikonra kattintva visszatérhet a kameranézethez

Ha a GPS engedélyezve van, a bal alsó sarokban található „keresd meg” ikon lehetővé teszi, hogy a PLT az engedélyezett szögön belül megkeresse a táblagépet. További információért olvassa el ezt a cikket

További PLT 400-funkciók

A PLT 400 lehetővé teszi, hogy a kameranézet nyitva maradjon, miközben célpontokra rögzül

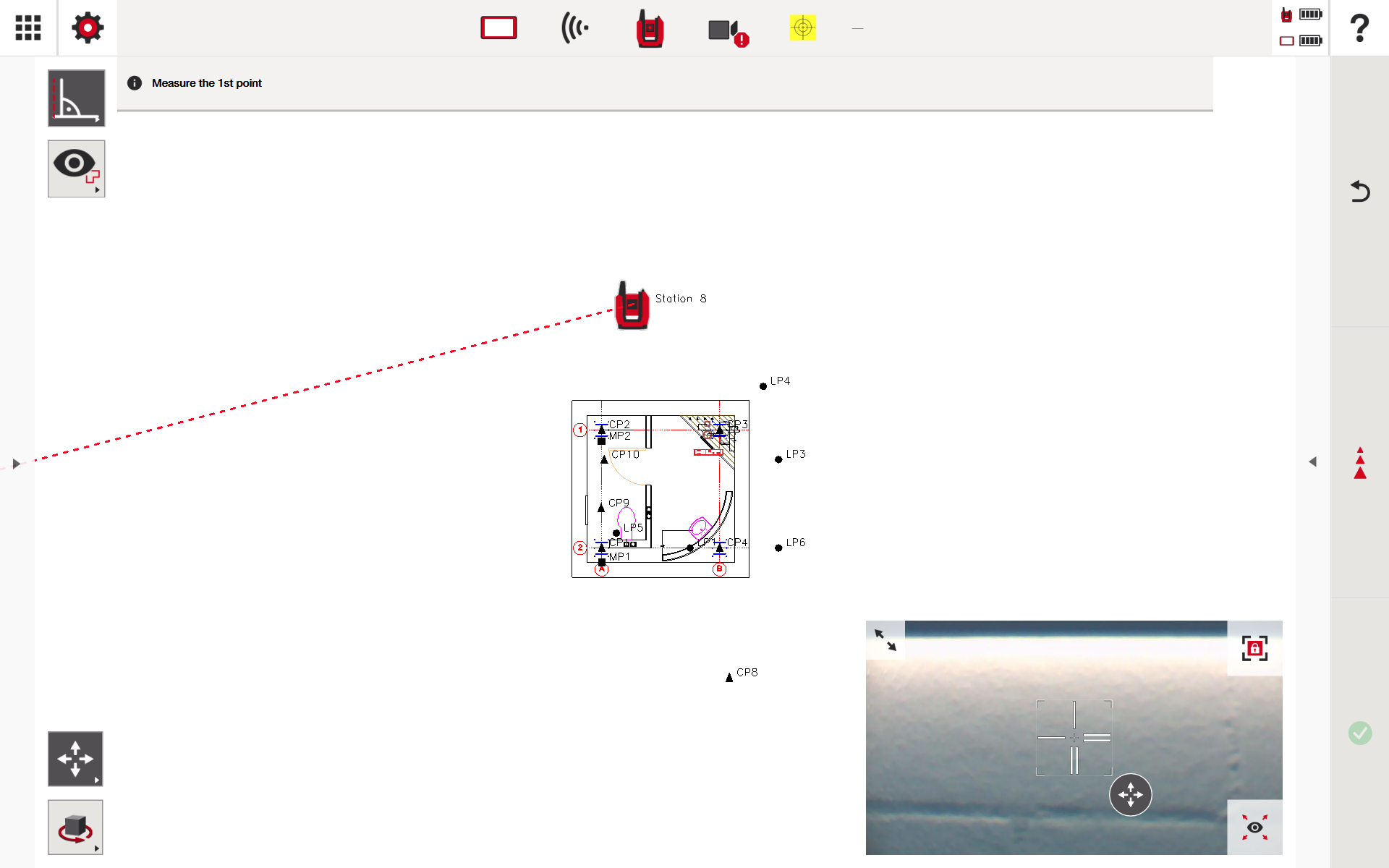

Amikor egy alkalmazást választ ki a CAD-nézetben, a jobb alsó sarokban megjelenik egy kameraikon; erre kattintva ugyanabban a sarokban egy kisebb kameranézet nyílik meg
A képernyő jobb alsó sarkában megjelenő kisebb kameranézet

A kis kameranézetben található nyilakra kattintva összecsukhatja a kameranézetet

A jobb felső sarokban található ikon célpontot keres a kameranézetben, majd egy prizmára vagy célpontra rögzül

A kameranézet jobb alsó sarkában található ikon kicsinyít, és lehetséges célpontokat keres

Tipikus munkafolyamat (PLT 300 és PLT 400)

  1. Nyissa meg a Kamera nézetet
  2. Válassza ki a prizma célponttípusát vagy a lézert
  3. Pozicionálja a PLT 300 készüléket úgy, hogy a prizma vagy a célpont látható legyen a kameranézetben
  4. Igazítsa a célpontot a középső célkereszt segítségével
  5. Szükség esetén állítsa be a zoomot a jobb láthatóság érdekében
  6. Kattintson a képernyő jobb felső sarkában található lakatikonra
  7. Várja meg, amíg az eszköz rögzül a prizmára vagy a célpontra; ezt egy lakat szimbólummal ellátott kameraikon jelzi

Bevált gyakorlatok és segítség a képminőséghez

  • Az optimális képminőség érdekében rendszeresen tisztítsa meg a kamera lencséjét.
  • A PLT 400 készüléken állítsa be a fényerőt és a felbontást a fényviszonyoknak megfelelően.
  • A vizuális zsúfoltság elkerülése érdekében csak szükség esetén használjon fedvényeket a PLT 400 készüléken.
  • A jobb Wi-Fi-jel hozzájárulhat a kép tisztaságához. A Wi-Fi-hibaelhárítással kapcsolatos segítségért tekintse meg ezt a cikket.
  • Manuális mérések végzésekor használjon minden eszközt a lézer pontos pozíciójának biztosításához: joystick, felbontás, fényerő stb.
  • Prizmákra vagy célpontokra történő rögzítéskor a kamerakép csak útmutatóként szolgál; az eszköz optikai távcsöve a célpont rögzítésekor a kamerakép minőségétől függetlenül képes lesz a célpontokra rögzülni.

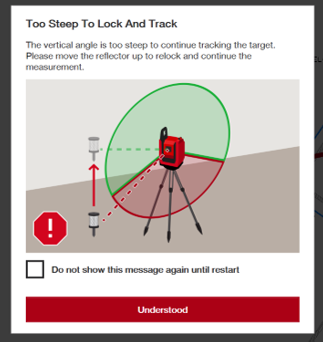

„Túl meredek” figyelmeztetés prizmakövetéshez

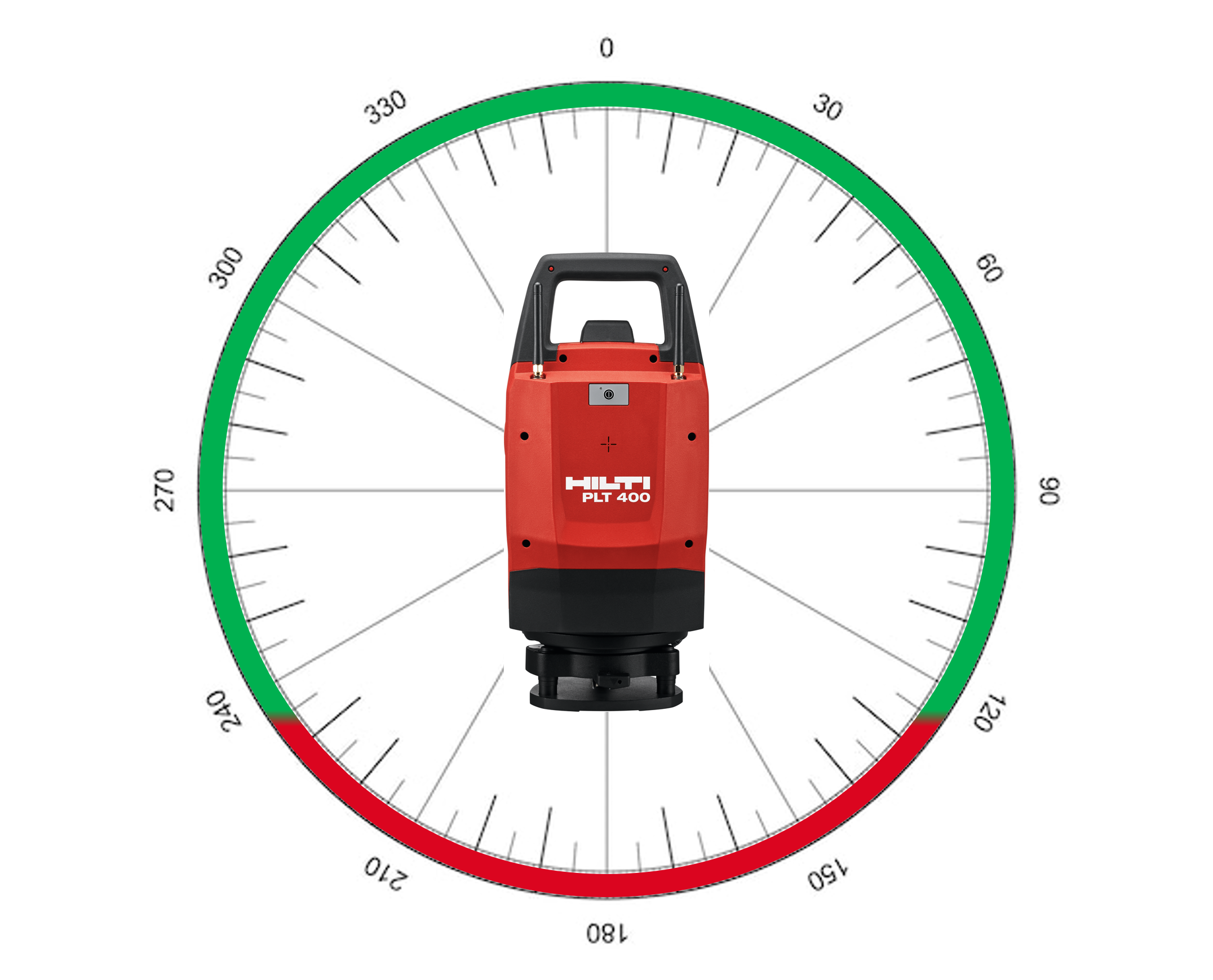

A „Túl meredek” figyelmeztetés akkor jelenik meg, amikor a mérőállomás és a követett prizma közötti függőleges szög meghaladja a támogatott követési tartományt (125° és 235° között). Ilyenkor a mérőállomás elveszítheti a prizmát, és ez befolyásolhatja a követés teljesítményét.

A figyelmeztetés megszüntetéséhez állítsa be a prizma vagy a mérőállomás magasságát úgy, hogy a prizma ismét a támogatott követési tartományon belülre kerüljön. A szög csökkentése után a prizma normál követése folytatódhat.
