Che cosa sono i controlli backsight e perché sono importanti?

Qual è lo scopo di un controllo backsight?

Un controllo backsight consente agli utenti finali di verificare se la stazione totale riconosce ancora i punti di controllo misurati durante l’allestimento come se si trovassero nella stessa posizione. Se si riscontrano errori durante un controllo backsight, si consiglia di effettuare una nuova stazione.

Gli errori nei controlli backsight sono generalmente legati a stazioni totali influenzate dal vento, dalle vibrazioni, dalla stabilità del treppiede o anche da piccoli urti. I controlli backsight sono rapidi da eseguire e dovrebbero essere effettuati regolarmente durante il lavoro. Di solito si raccomanda che un controllo backsight venga effettuato ogni 60 minuti, che è la stessa frequenza della calibrazione automatica del PLT 400.

Se gli errori nei controlli backsight sono significativamente elevati, si consiglia di verificare se l’ambiente del cantiere possa causare uno scivolamento o uno spostamento leggero dello strumento, o se le vibrazioni influenzano il punto in cui lo strumento è ancorato. Controllare anche se i punti utilizzati nei controlli backsight sono affidabili: i punti stessi vengono urtati o si spostano a causa delle condizioni del cantiere?

Questo articolo sulla stabilità dello strumento e questo articolo sulle migliori pratiche per i punti di controllo possono aiutare a risolvere problemi persistenti con i controlli backsight.

Come eseguire un controllo backsight

Passo 1 - Aprire l’applicazione

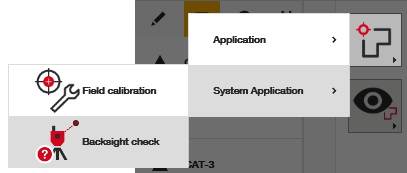

L’applicazione per il controllo backsight sarà disponibile se si sta lavorando su un progetto che ha completato una stazione con punti di controllo. La troverai sotto le applicazioni di sistema:

Una volta aperta, ricorderà lo scopo dell’applicazione, ovvero che si stanno rimesurando i punti di controllo per ispezionare eventuali deviazioni dopo la stazione originale:

Passo 2 - Scegliere il punto di controllo da misurare

Apparirà l’intera lista dei punti di controllo a tua disposizione. Si consiglia di scegliere un punto di controllo utilizzato durante la stazione più recente per confrontare il controllo backsight nel modo più accurato possibile con il tuo allestimento originale. Tuttavia, tecnicamente può essere scelto qualsiasi punto di controllo dalla lista. Il punto di controllo predefinito che appare per primo sarà il primo punto di controllo utilizzato durante il processo di stazione più recente.

Nota però che i soli punti di controllo che non appaiono sono quelli che non hanno un tipo di prisma bloccabile associato. Pertanto, i punti di controllo che non sono prismi, come i bersagli riflettenti o punti su superfici misurati direttamente con il laser, non potranno essere utilizzati in questo passaggio.

Se c’è un punto di controllo che non appare in questa lista e che desideri utilizzare, assicurati di modificare il punto nella lista dei punti dalla vista CAD e assegnargli un tipo di prisma che intendi usare.

Il motivo per cui il software suggerisce solo punti di controllo con un’associazione a bersaglio prisma è per mantenere l’integrità della misurazione, poiché altri bersagli possono essere più facilmente influenzati dalle condizioni ambientali (luce, polvere, acqua, ecc.).

Esiste un altro modo per eseguire un controllo backsight?

Sì, ma bisogna fare attenzione a impostare un sistema di controllo backsight affidabile. Un modo comune per farlo è, dopo aver inizialmente stazionato lo strumento, misurare e registrare i punti backsight desiderati a tua scelta nel cantiere. Quando vuoi eseguire un controllo backsight manuale, basta aprire nuovamente l’applicazione di misura e registrazione e misurare i punti una seconda volta. Puoi facilmente usare le funzioni di misurazione del tablet per CAD per ispezionare e visualizzare eventuali deviazioni tra i due punti.

Passo 3 - Misurare

Una volta selezionato il punto di controllo corretto da misurare, premi il pulsante rosso di misura.

Passo 4 - Osservare i risultati

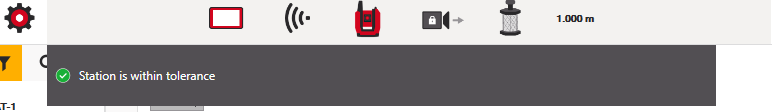

Se le tue misurazioni mostrano deviazioni che rientrano nella tolleranza impostata nelle tue configurazioni, HCL suggerirà semplicemente che la stazione è entro la tolleranza. Consulta questo articolo per capire cosa sono le impostazioni di tolleranza e come impostarle.

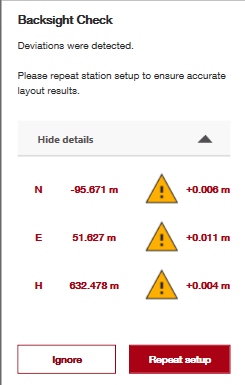

Se non hai definito alcuna impostazione di tolleranza, oppure se hai una misurazione backsight che supera la tolleranza impostata, vedrai i dati di deviazione, come mostrato di seguito:

Questi dati mostrano come il punto misurato differisce dalla posizione misurata che la stazione totale aveva originariamente rilevato. Nel caso sopra, ogni coordinata sembra avere una lieve deviazione millimetrica, e i valori delle coordinate che sono fuori dalle impostazioni di tolleranza saranno evidenziati in rosso.

Passo 5 - Riposizionare e risolvere i problemi

Se i dati backsight sono scadenti, si consiglia di riposizionare lo strumento sui punti di controllo forniti. Dopo un nuovo posizionamento, è consigliabile far guidare la stazione totale verso un punto che avevi precedentemente posizionato durante la stessa giornata lavorativa per indagare eventuali deviazioni tra la vecchia stazione e quella nuova appena eseguita.
