Panoramica
La visualizzazione della fotocamera in HCL fornisce un feed visivo in tempo reale dal PLT per supportare le attività di posizionamento, allineamento, ispezione e verifica accurate.
Sia PLT 300 che PLT 400 utilizzano lo stesso concetto di base della visualizzazione della fotocamera, mentre PLT 400 include ulteriori opzioni di configurazione e sovrapposizione per casi d'uso più avanzati.
Per aprire la visualizzazione della fotocamera, apri l'applicazione View CAD e fai clic sull'icona della fotocamera nella parte superiore dello schermo.
Esempio dell'icona della fotocamera: se viene visualizzato un simbolo di blocco, il dispositivo è bloccato su un target
Demo della visualizzazione della fotocamera su PLT 300
Demo della visualizzazione della fotocamera su PLT 400
Visualizzazione della fotocamera su PLT 300

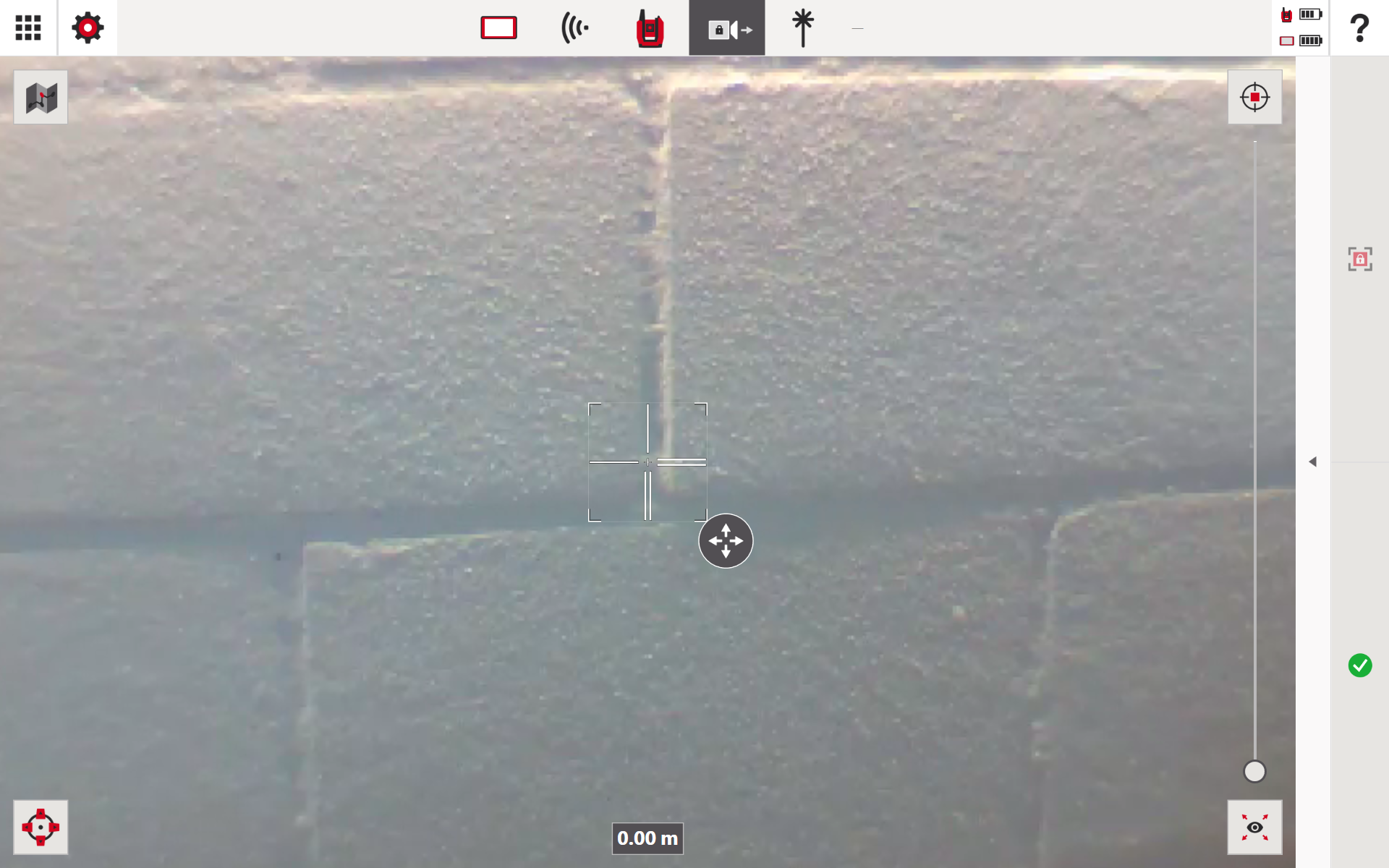

Elementi principali dell'interfaccia (PLT 300)

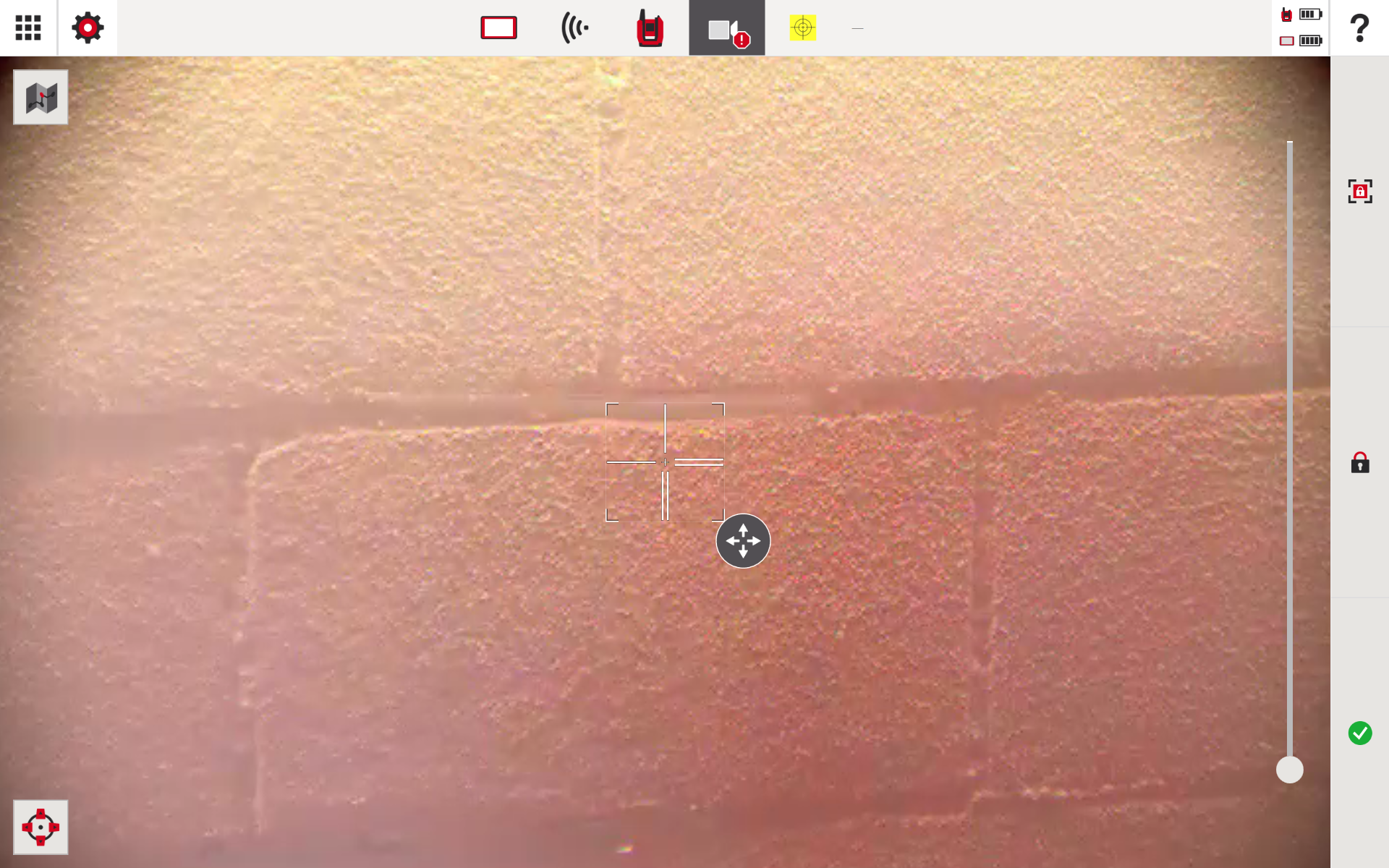

Immagine della fotocamera in tempo reale visualizzata a schermo intero, con un cursore di controllo dello zoom sul lato destro per l'ingrandimento

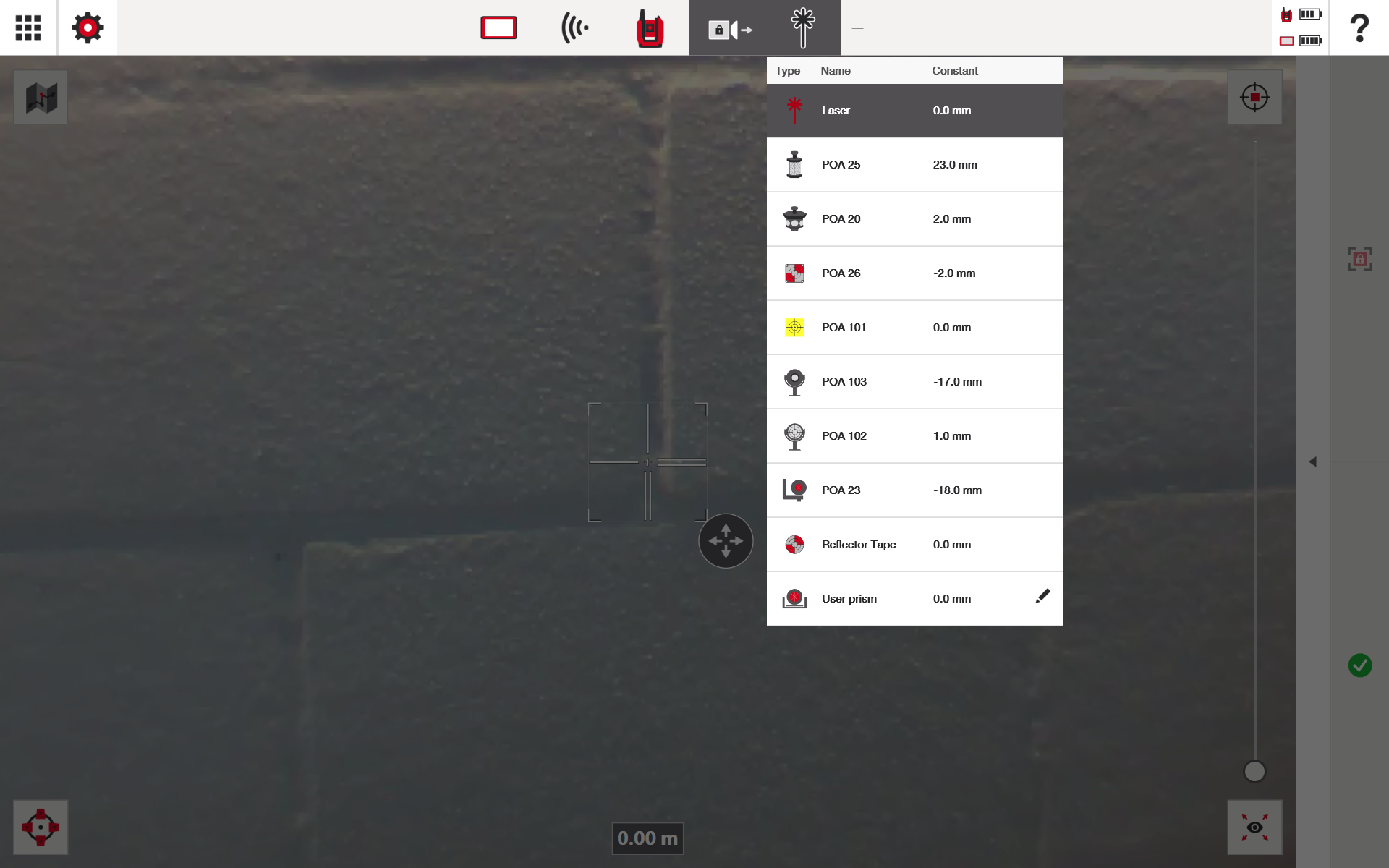

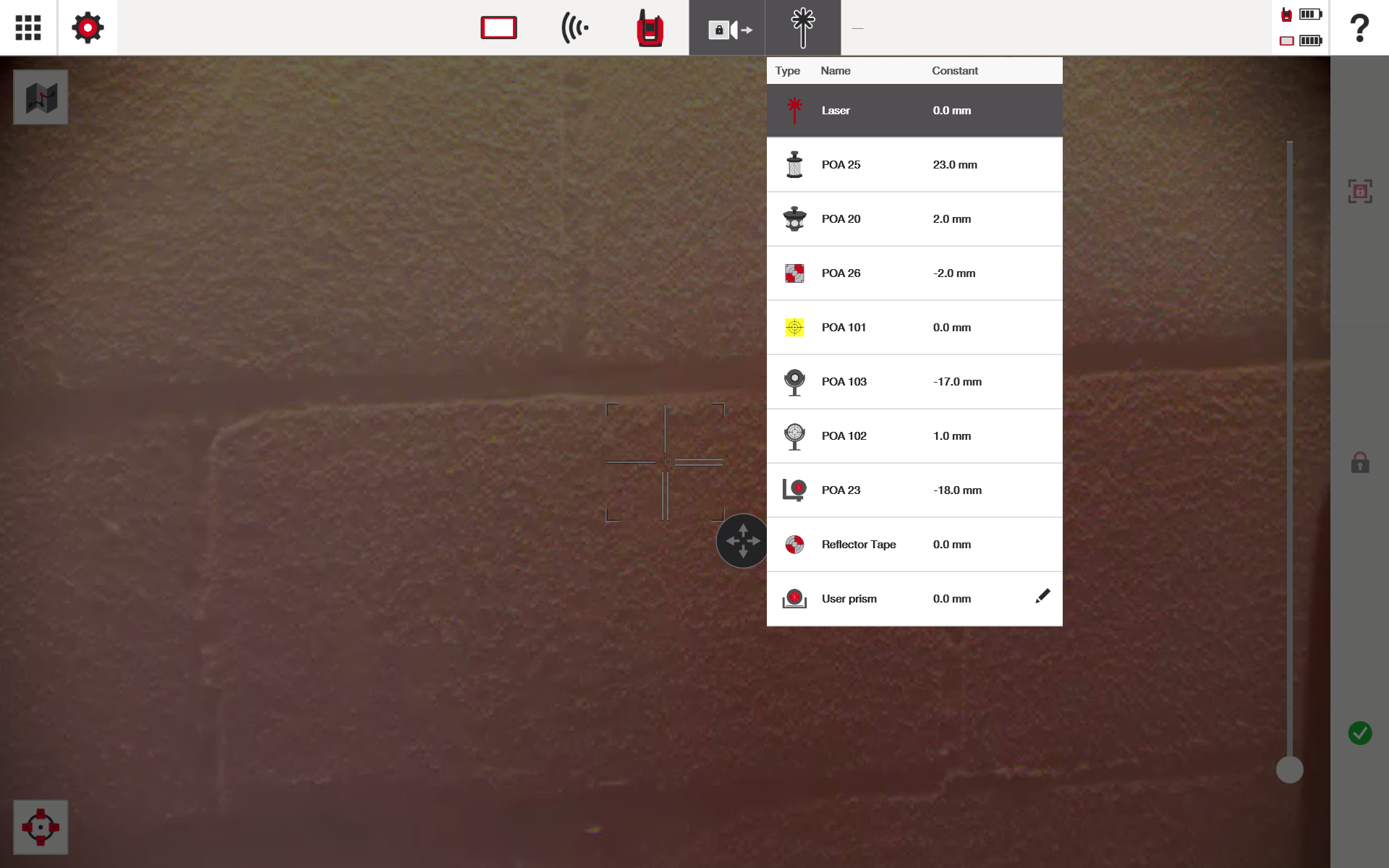

Nella parte superiore dello schermo è possibile selezionare il tipo di prisma o target, nonché la misurazione laser, se necessario
Il reticolo centrale indica il punto target corrente, con un indicatore di spostamento o panoramica che mostra la regolazione direzionale quando Smart Target è abilitato. Consulta questo articolo per sapere dove abilitare l'opzione Smart Target.

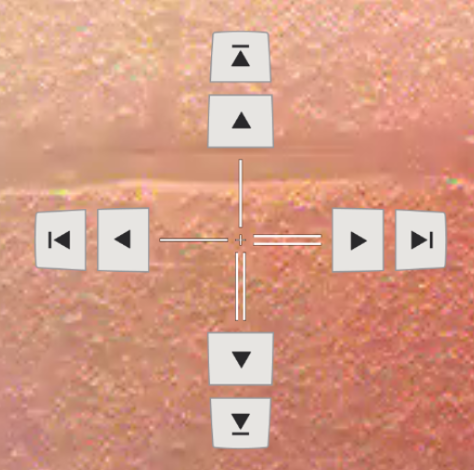

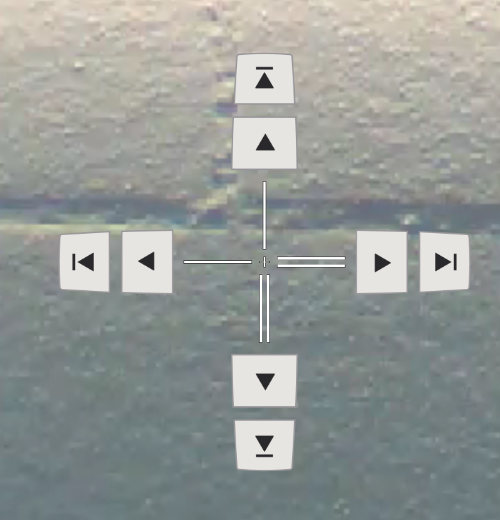

L'icona nell'angolo in basso a sinistra modifica il modo in cui si sposta il reticolo e aggiunge pulsanti per piccole regolazioni direzionali

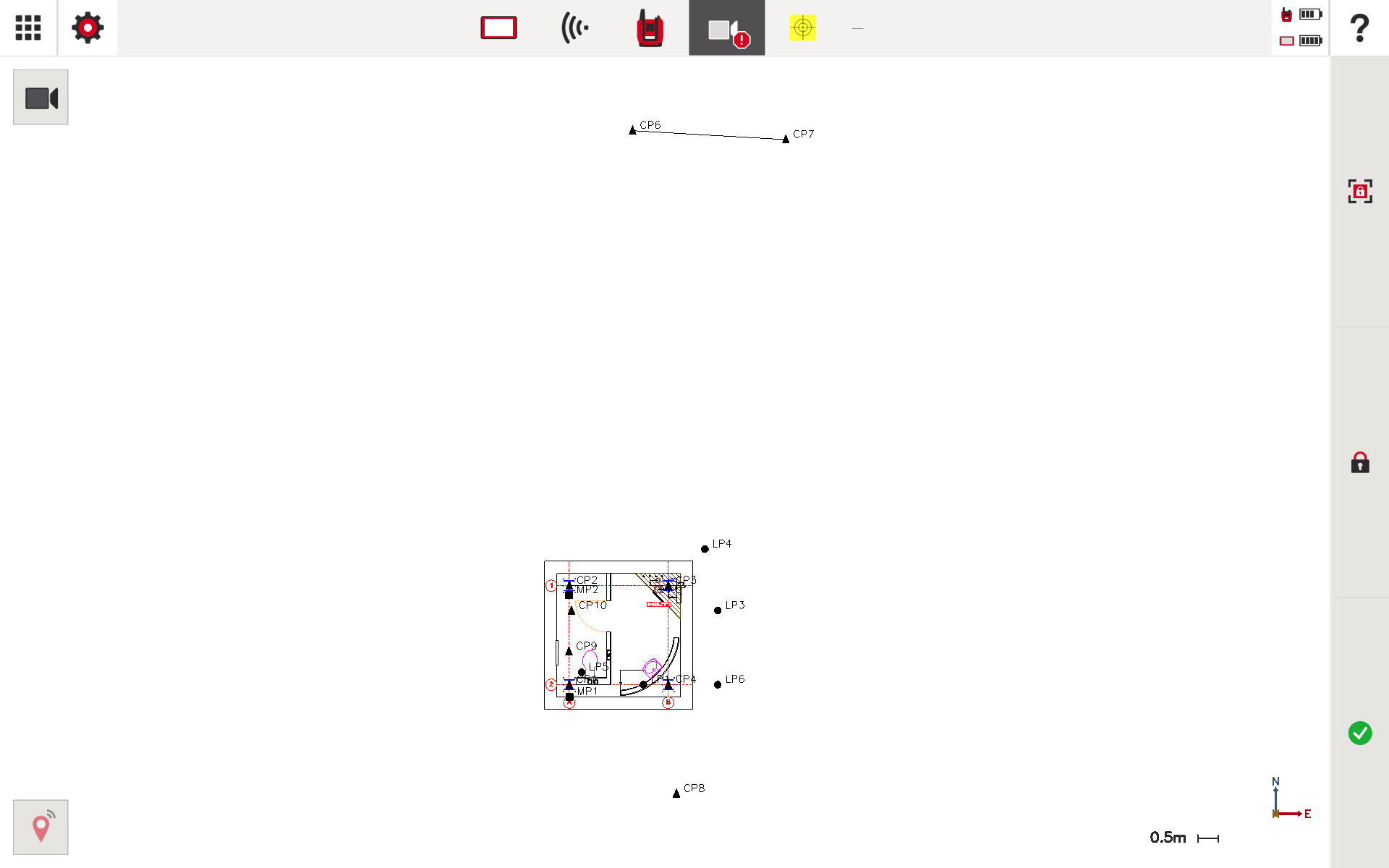

L'icona del blocco sul lato destro centrale blocca la visualizzazione corrente del PLT
Il segno di spunta verde nell'angolo in basso a destra conferma la posizione della fotocamera selezionata del PLT

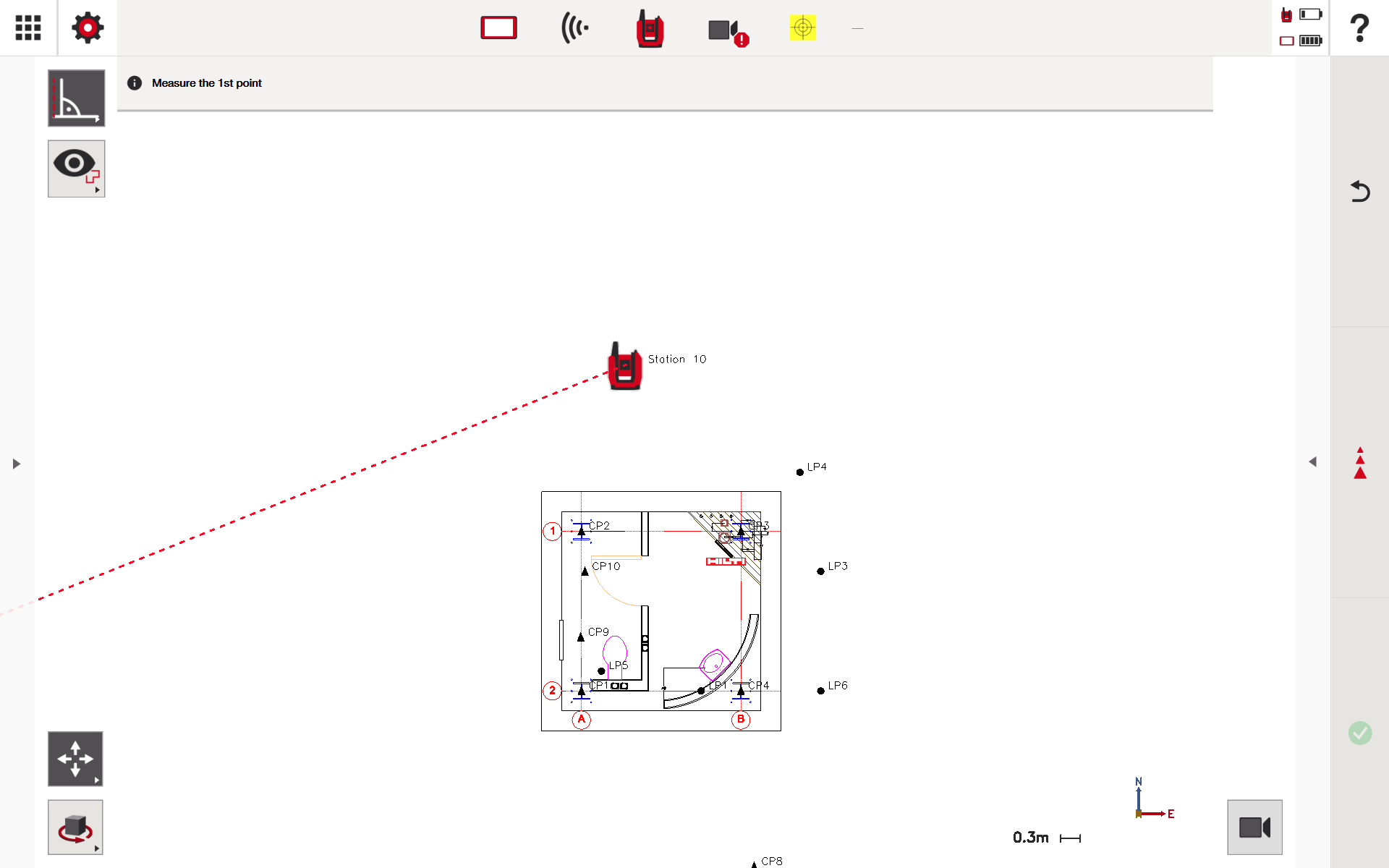

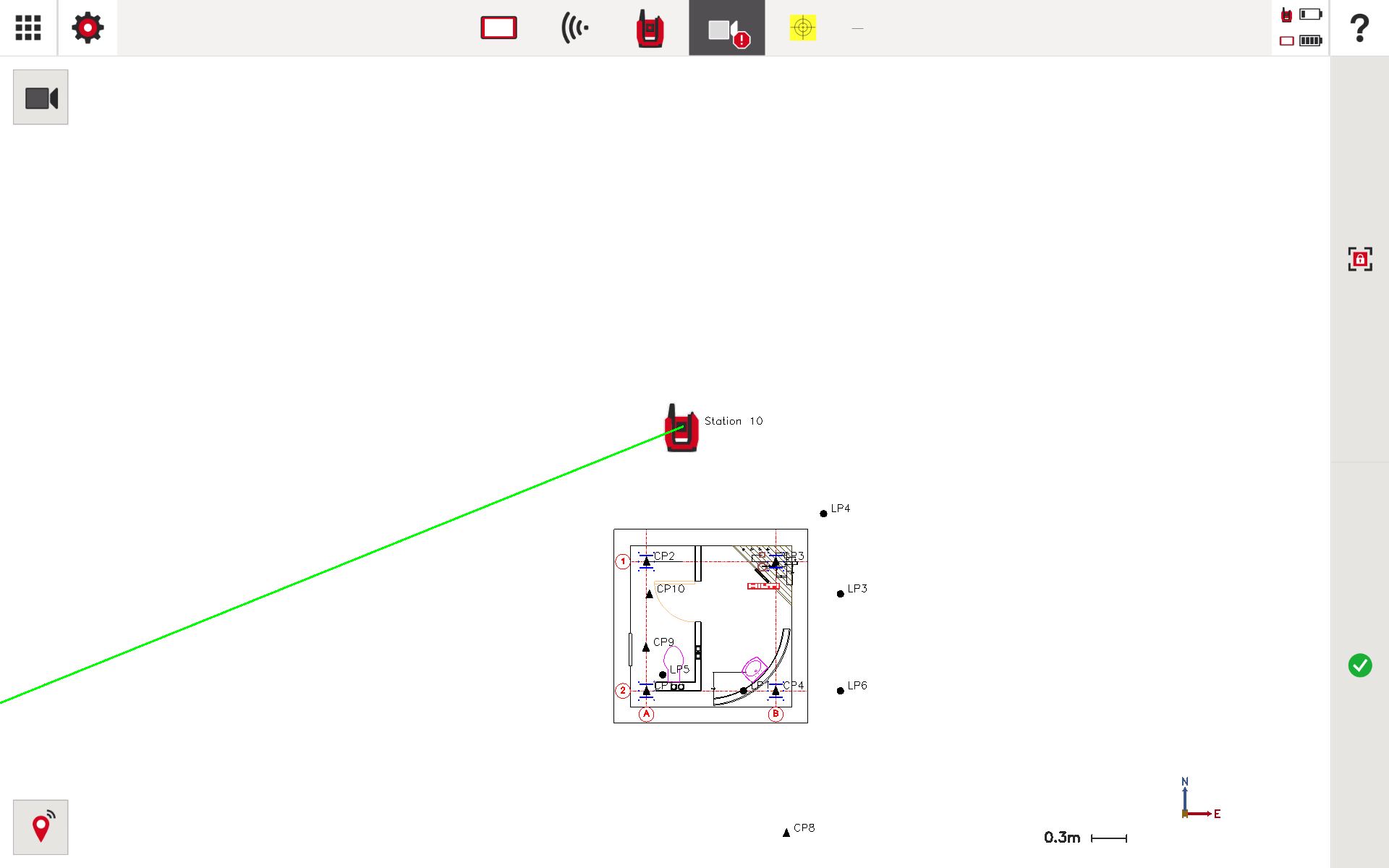

Nella visualizzazione della fotocamera, facendo clic sull'icona della mappa nell'angolo in alto a sinistra si apre la visualizzazione CAD del disegno
Quindi, facendo clic sull'icona della fotocamera nell'angolo in alto a sinistra si torna alla visualizzazione della fotocamera
Quando il GPS è abilitato, questa icona "trova dispositivo" nell'angolo in basso a sinistra consente al PLT di cercare il tablet entro l'angolo consentito; per ulteriori informazioni, consulta questo articolo

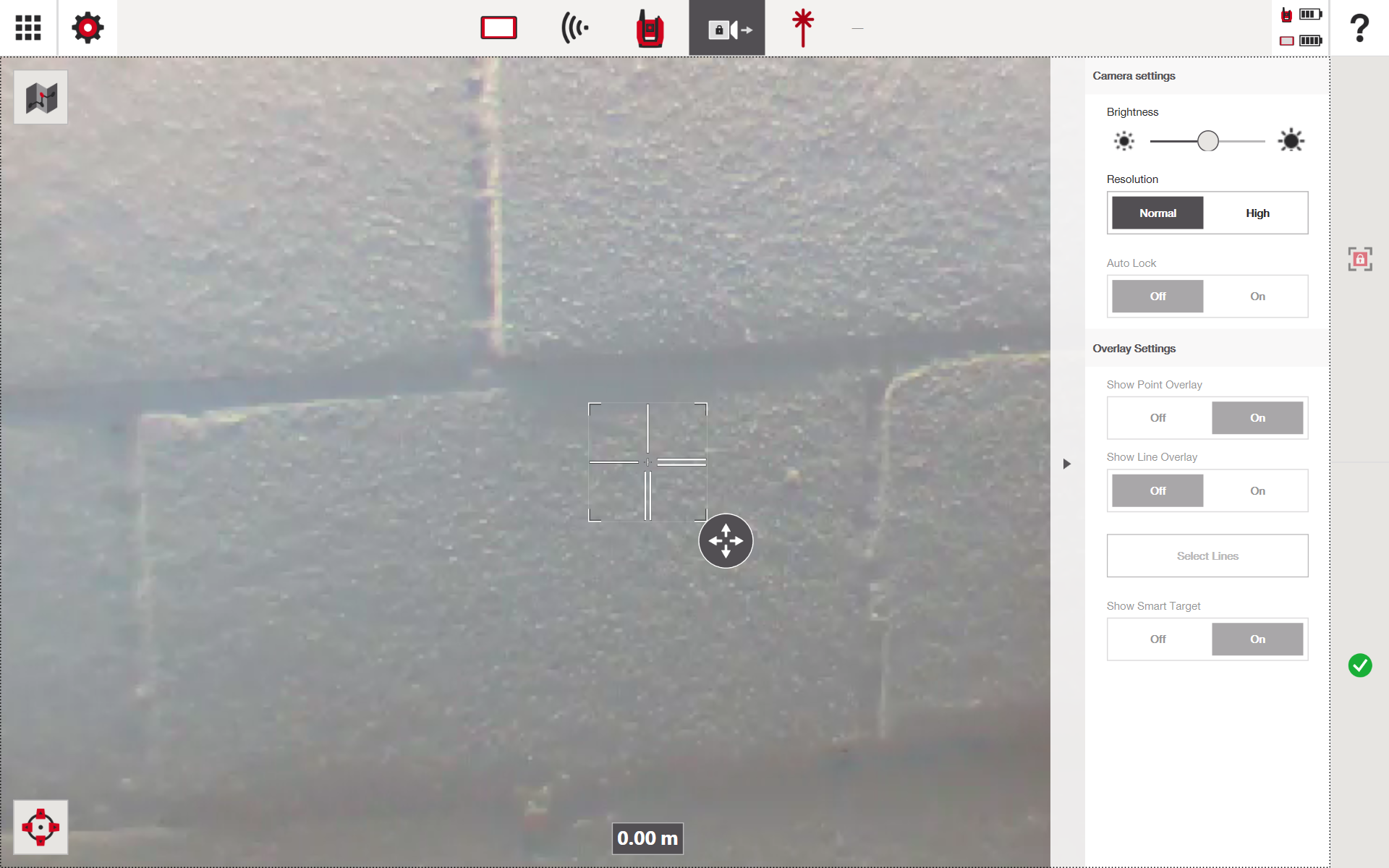

Visualizzazione della fotocamera su PLT 400
Elementi principali dell'interfaccia (PLT 400)
Immagine della fotocamera in tempo reale visualizzata a schermo intero, con un cursore di controllo dello zoom sul lato destro per l'ingrandimento
L'icona nella parte superiore del cursore dello zoom ingrandisce la fotocamera per centrare il target e renderlo chiaramente visibile
L'icona nella parte inferiore del cursore dello zoom riduce lo zoom della visualizzazione della fotocamera
Nella parte superiore dello schermo è possibile selezionare il tipo di prisma o target, nonché la misurazione laser, se necessario
Il reticolo centrale indica il punto target corrente, con un indicatore di spostamento o panoramica che mostra la regolazione direzionale quando Smart Target è abilitato. Consulta questo articolo per sapere dove abilitare l'opzione Smart Target.
L'icona nell'angolo in basso a sinistra modifica il modo in cui si sposta il reticolo e aggiunge pulsanti per piccole regolazioni direzionali
Il segno di spunta verde nell'angolo in basso a destra conferma la posizione della fotocamera selezionata del PLT
Il cursore della luminosità regola l'esposizione della fotocamera, rendendo l'immagine più chiara o più scura
L'impostazione della risoluzione migliora la qualità del feed della fotocamera in tempo reale quando è impostata su Alta
Quando il GPS è abilitato, questa icona "trova dispositivo" nell'angolo in basso a sinistra consente al PLT di cercare il tablet entro l'angolo consentito; per ulteriori informazioni, consulta questo articolo
Funzionalità aggiuntive di PLT 400

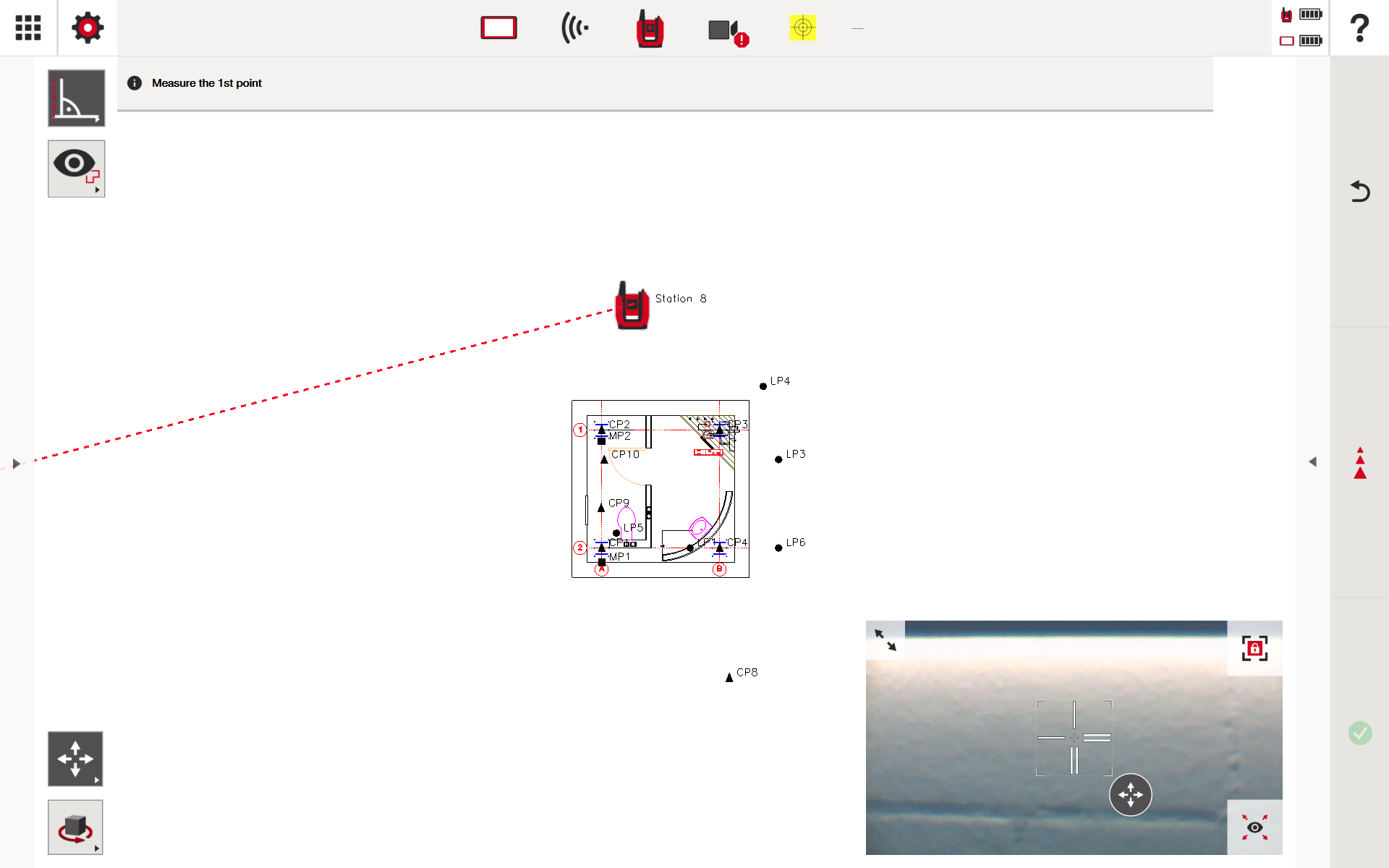

Facendo clic su queste frecce nella visualizzazione ridotta della fotocamera si comprime la visualizzazione della fotocamera
Questa icona nell'angolo in alto a destra cerca un target nella visualizzazione della fotocamera e si blocca su un prisma o un target
Flusso di lavoro tipico (PLT 300 e PLT 400)
- Apri la visualizzazione della fotocamera
- Seleziona il tipo di target prisma o il laser
- Posiziona PLT 300 in modo che il prisma o il target siano visibili nella visualizzazione della fotocamera
- Allinea il target utilizzando il reticolo centrale
- Regola lo zoom, se necessario, per una migliore visibilità
- Fai clic sull'icona del blocco nella parte superiore destra dello schermo
- Attendi che lo strumento si blocchi sul prisma o sul target; ciò è indicato da un'icona della fotocamera con un simbolo di blocco
Buone pratiche e assistenza per la qualità dell'immagine
- Pulisci regolarmente l'obiettivo della fotocamera per una qualità ottimale dell'immagine.
- Regola la luminosità e la risoluzione su PLT 400 in base alle condizioni di illuminazione.
- Utilizza le sovrapposizioni su PLT 400 solo quando necessario per evitare un sovraccarico visivo.
- Un segnale Wi-Fi migliore può contribuire alla nitidezza dell'immagine. Consulta questo articolo per ricevere assistenza nella risoluzione dei problemi del Wi-Fi.
- Quando effettui misurazioni manuali, utilizza tutti gli strumenti per garantire una posizione laser accurata: joystick, risoluzione, luminosità, ecc.
- Quando esegui il blocco su prismi o target, l'immagine della fotocamera è solo una guida; il telescopio ottico dello strumento sarà comunque in grado di bloccarsi sui target indipendentemente dalla qualità dell'immagine della fotocamera al momento del blocco sul target.
Avviso "Troppo inclinato" per il tracciamento del prisma
Un avviso Troppo inclinato viene visualizzato quando l'angolo verticale tra la stazione totale e il prisma tracciato supera l'intervallo di tracciamento supportato (tra 125° e 235°). In questo caso, la stazione totale potrebbe perdere il prisma e le prestazioni di tracciamento potrebbero essere compromesse.
Per risolvere questo avviso, regola l'altezza del prisma o quella della stazione totale per riportare il prisma all'interno dell'intervallo di tracciamento supportato. Una volta ridotto l'angolo, il normale tracciamento del prisma può riprendere.
