ポイントのインポートとエクスポート：使い方ガイド

コントロールポイントのインポート方法デモ

レイアウトポイントのインポート方法デモ

ポイントのエクスポート方法デモ

HCLにおける「ポイント」とは何ですか？

HCLプロジェクトファイル（HPL30として知られる）には、さまざまな種類のポイントが保存できます：コントロールポイント、レイアウトポイント、測定ポイント、杭打ちポイント、ステーションポイントです。

コントロールポイント：ツールのステーション設定に使用されるポイントで、こちらの記事で説明されています。

レイアウトポイント：特定の座標位置に配置できるポイントで、こちらの記事で説明されています。

測定ポイント：ステーション設定後にヘッドユニットによって測定された（配置されたのではない）ポイントで、こちらの記事で説明されています。

杭打ちポイント：レイアウトポイントが正確な配置場所で杭打ちまたは記録されたポイントで、上記のレイアウトポイントの記事で説明されています。

ステーションポイント：ステーション設定後にステーションがその座標位置を確立した場所で、こちらの記事で説明されています。

プロジェクトに初めてポイントをインポートする場合、技術的にインポート可能なのは「レイアウトポイント」と「コントロールポイント」のみです。これは、新しいプロジェクトに関連するポイントタイプがこれらだけであり、他のポイントタイプはツールが測定を行った後に作成されるポイントに関係しているためです。

インポート後は、タブレット上でポイントリストを編集することも可能です。

ポイントはどのファイル形式で保存されますか？

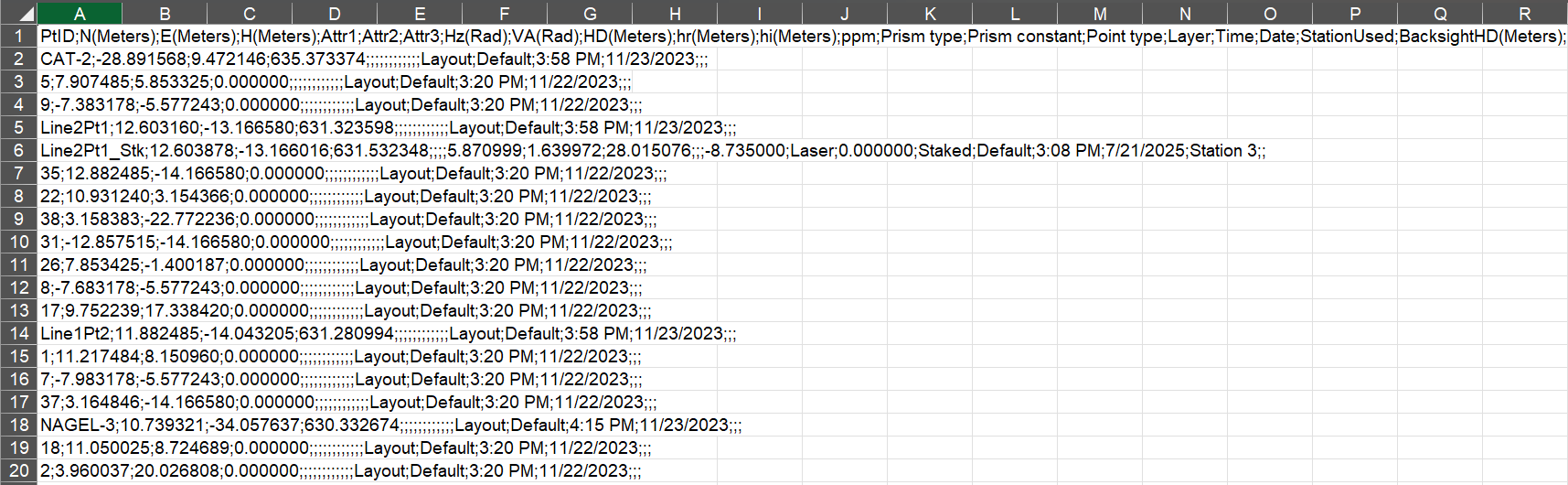

ポイントファイルは、単独でインポートまたはエクスポートされる場合、csvまたはtxtファイルとして保存されます。このファイル形式に慣れていない場合、最初は少し奇妙に見えるかもしれません。以下は、このファイルを開いた時の例のスクリーンショットです：

CSVファイルの最上行を見ると、表示されているデータの種類を説明するカテゴリがあり、各値は何らかの区切り記号（この場合は「;」）で区切られていることがわかります。ポイントファイルで最も重要なデータはポイント名（PtID）とそのポイントの座標値（東座標、北座標、高さ座標）です。

CSVファイル内のその他の情報は補助的な情報であり、通常は座標情報が最も重要です。

プロジェクトにポイントをインポートするには？

ポイントは「コントロールポイント」または「レイアウトポイント」としてインポートでき、ツールは標準形式のcsv/txtファイルを必要とします。ポイント名と座標以外に、csv/txtファイルがHiltiソフトウェアからエクスポートされた場合、ポイント属性（該当する場合）がインポートされ、コントロールポイントをインポートする場合はロッドの高さおよびプリズムタイプ情報もインポートされます。CSV内のその他の情報はインポート時に無視されます。

さらに、ソフトウェアはポイントがインポート・作成された日時を記録し、レポート作成時の参照に使用します。

スムーズなポイントインポートのために、ポイントファイルを確認し、各ポイントに固有の名前が付いていることを確認することを推奨します。ソフトウェアは重複した名前のポイントを検出できますが、エラーが発生する可能性があります。

以下では、インポートファイルのフォーマット方法、レイアウトポイントのインポート方法、続いてコントロールポイントのインポート方法を説明します。

インポート方法ステップ1：ポイントファイルの正しいフォーマットを取得する

業界標準のcsv/txtファイルは次のようにフォーマットされています：

"POINT NAME;N Coordinate;E Coordinate;H Coordinate"

上記の例では値の区切りにセミコロン（";"）を使っていますが、任意の区切り記号を使用できます。

インポート方法ステップ2：プロジェクトを開く

ポイントをインポートしたいプロジェクトをプロジェクト画面から選択します：

インポート方法ステップ3：レイアウトポイントのインポートオプション

レイアウトポイントをインポートする場合は、プロジェクトを開いてジョブが一覧表示されていることを確認します。次に、ポイントをインポートしたいジョブのレイアウトポイントを表すボックスをクリックします：

このジョブにポイントをインポートすることを示します：

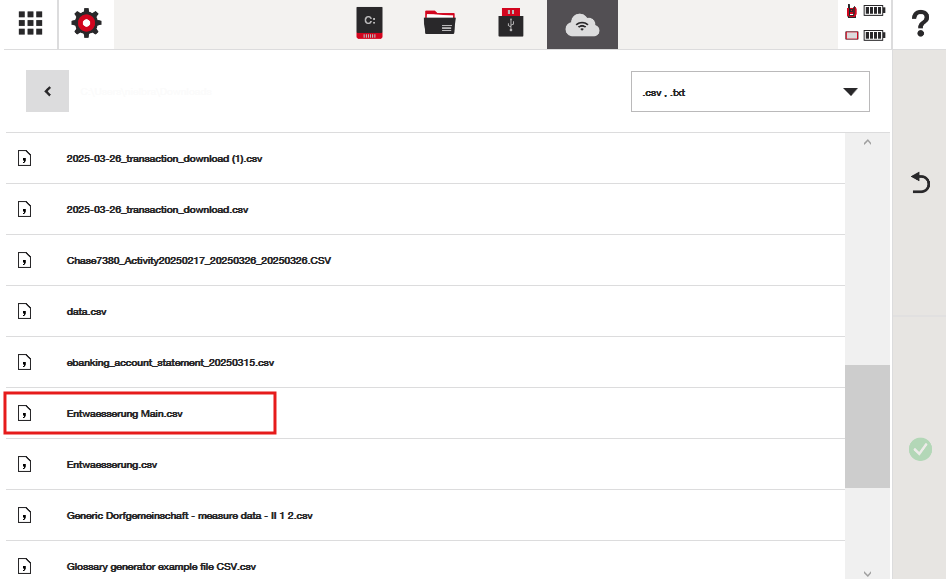

必要なファイルパスからファイルを選択し、緑色のチェックマークを押します：

インポート方法ステップ4：ファイルの正しいフォーマットを選択する

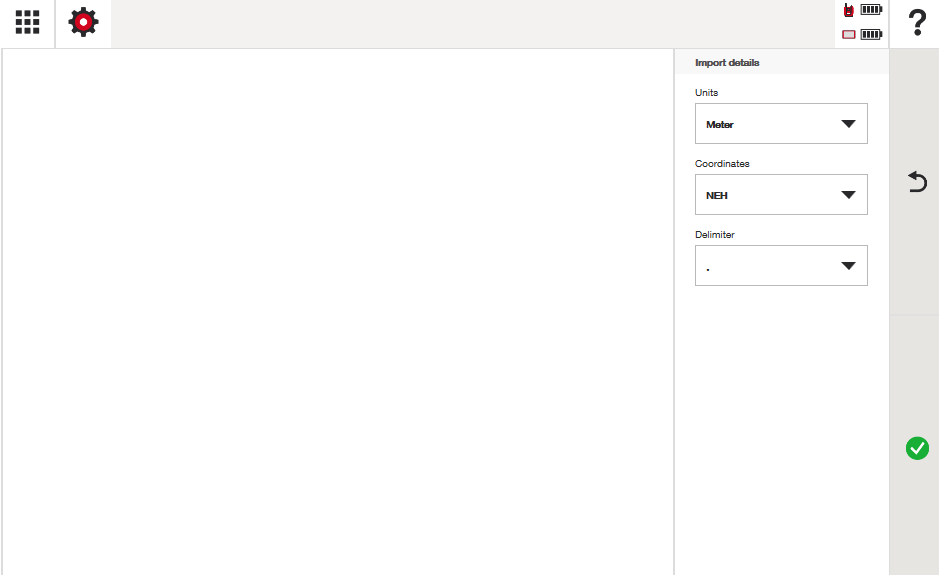

ソフトウェアはインポートするデータを解析し、使用されている単位やポイントの座標順序を特定しようとします。画面右側の「インポート詳細」ウィンドウでこれらのオプションをいつでも調整または変更できます：

選択したフォーマットに問題がある場合、エラーメッセージが表示されます。通常、データの区切り記号（セパレーター）を変更するだけでエラーが解消されることが多いです：

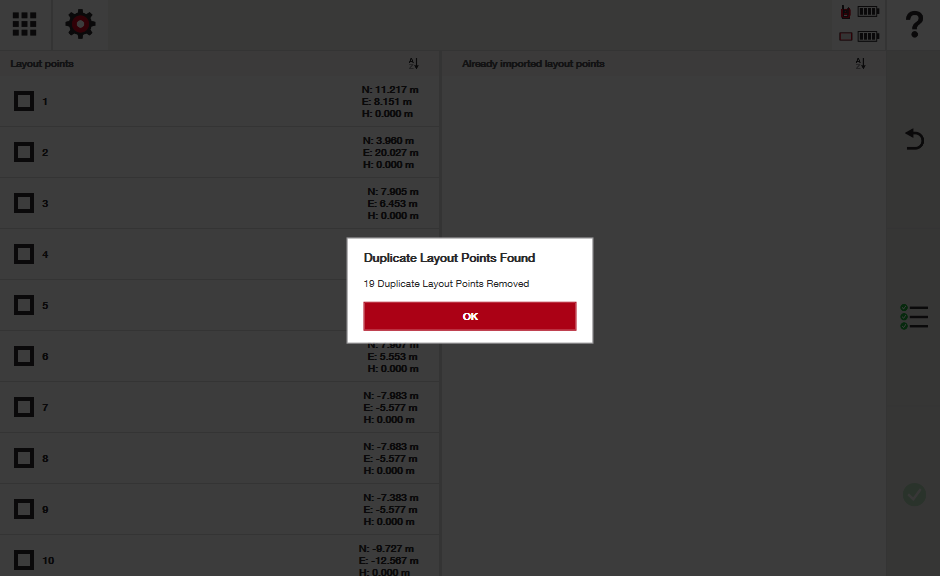

ソフトウェアがcsv内に名前と座標が両方とも重複するポイントを検出した場合、重複ポイントは削除され通知されます。インポート前にポイントリストを確認し、同じ名前のポイントを削除または変更することを強く推奨します。これによりインポートプロセスがスムーズになり、エラーの可能性を減らせます：

ソフトウェアがすでにジョブ内に同じ名前のポイントが存在することを検出した場合、古いポイントを保持するか新しいポイントで置き換えるかを尋ねます：

インポート完了後、成功を示すメッセージが表示されます：

インポート方法ステップ5：コントロールポイントのインポートオプション

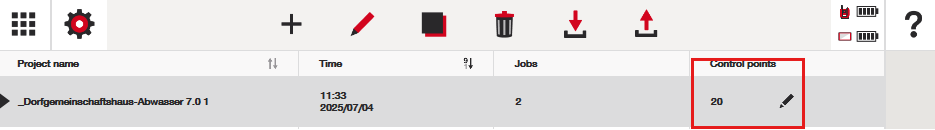

コントロールポイントをインポートする場合は、初期のプロジェクト画面でコントロールポイントを表すボックスをクリックします：

コントロールポイントのインポートはレイアウトポイントと異なりますか？

はい、わずかに異なります。コントロールポイントをインポートする際は、Hiltiソフトウェアからエクスポートされたcsv/txtファイルからプリズム情報やロッドの高さ情報をインポートできます。さらに、インポートを確定する前にポイントごとにプリズムの詳細を編集することが可能です。

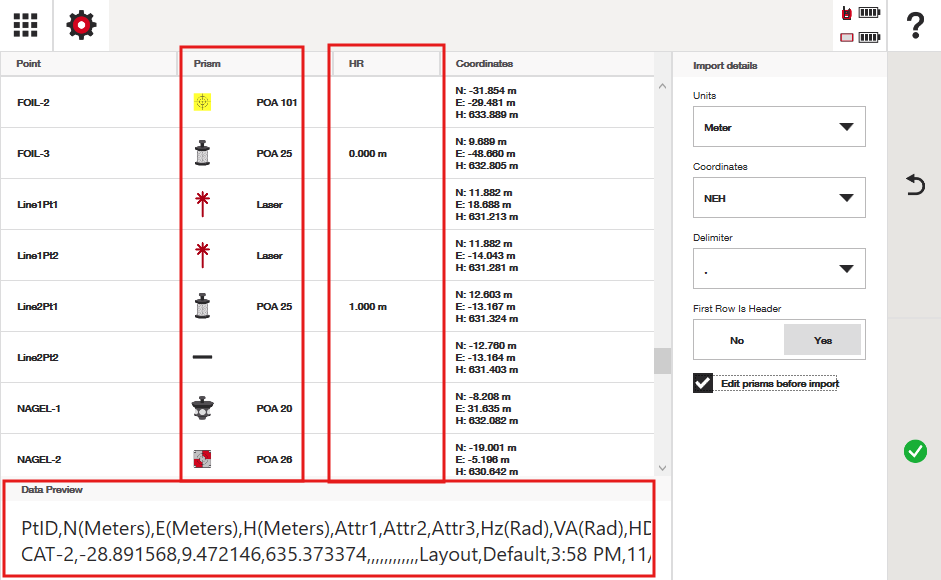

コントロールポイントのインポート画面では、プリズムタイプ、ロッドの高さ、csv/txtファイルの全ポイントデータのプレビューが表示されます：

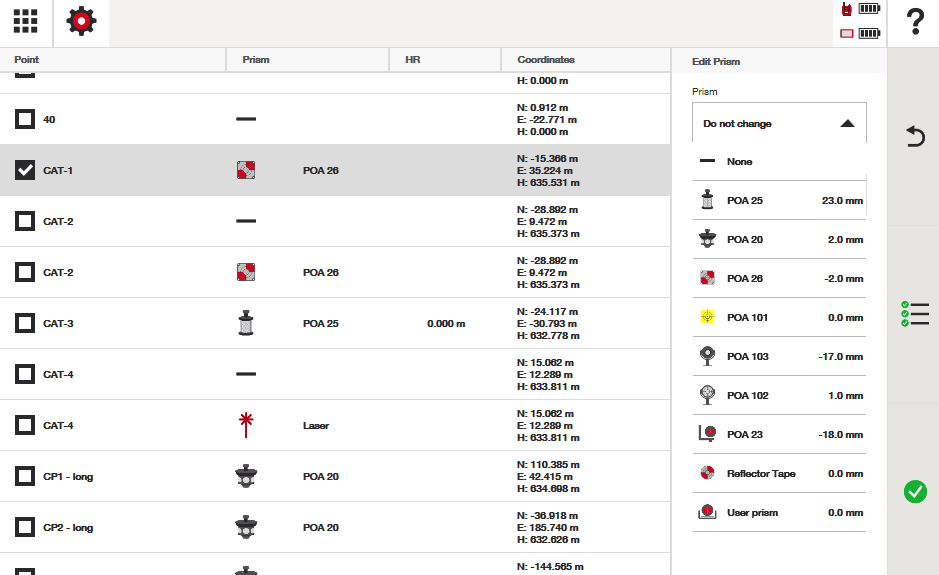

「インポート前にプリズムを編集」オプションがオンの場合、必要に応じて情報を調整できます：

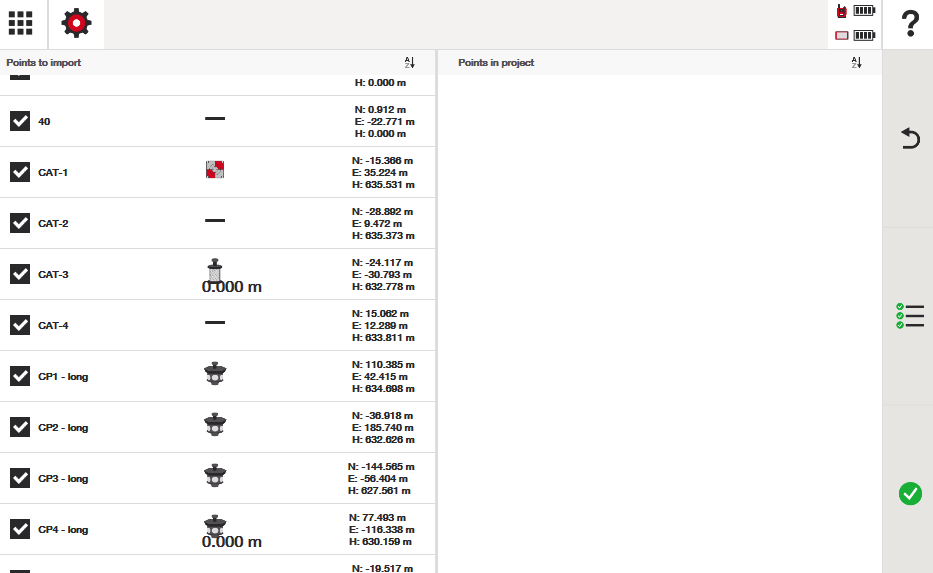

編集が完了したら、緑色のチェックマークを押してプリズム編集メニューを終了します。ポイントのインポートプロセスは上記のレイアウトポイントと同様ですが、画面にはポイントに適用されるプリズムとロッドの高さも表示されます：

ポイントインポート後に「ジョブを開く際のエラー」メッセージが表示された場合は？

ポイントインポート後にジョブを開けないエラーが発生した場合、同じ名前だが異なる座標のポイントが存在する可能性があります。ポイントリストに戻り、ポイント名でソートしてポイントを確認してください。特に同じ名前で異なる座標のポイントがあれば削除または名前を変更してください。ソフトウェアは名前が同じでも座標が異なるポイントの重複を見逃すことがあり、これがエラーの原因となります。

座標以外にCSV/TXTファイルからどれくらいのデータがインポートされますか？

Hiltiベースのソフトウェアからエクスポートされたcsv/txtファイルをインポートする場合、該当すればポイント属性情報も取得可能です。さらに、コントロールポイントをインポートする場合のみ、ポイントごとのロッドの高さおよびプリズム情報もインポートできます。レイアウトポイントのインポートではプリズムおよびロッドの高さ情報はインポートされません。

プロジェクトからポイントをエクスポートするには？

プロジェクトメニューに移動し、ポイントをエクスポートしたいプロジェクトを選択します：

ここから、「コントロールポイント」と書かれたエリアをタップして、プロジェクトのコントロールポイントのみをエクスポートできます：

または、プロジェクト内の特定のジョブからポイントをエクスポートすることもできます：

ジョブメニューのレイアウトポイント列をタップすると、エクスポートしたいポイントの種類を選択でき、そのジョブ内で利用可能な各ポイントタイプの数が表示されます：

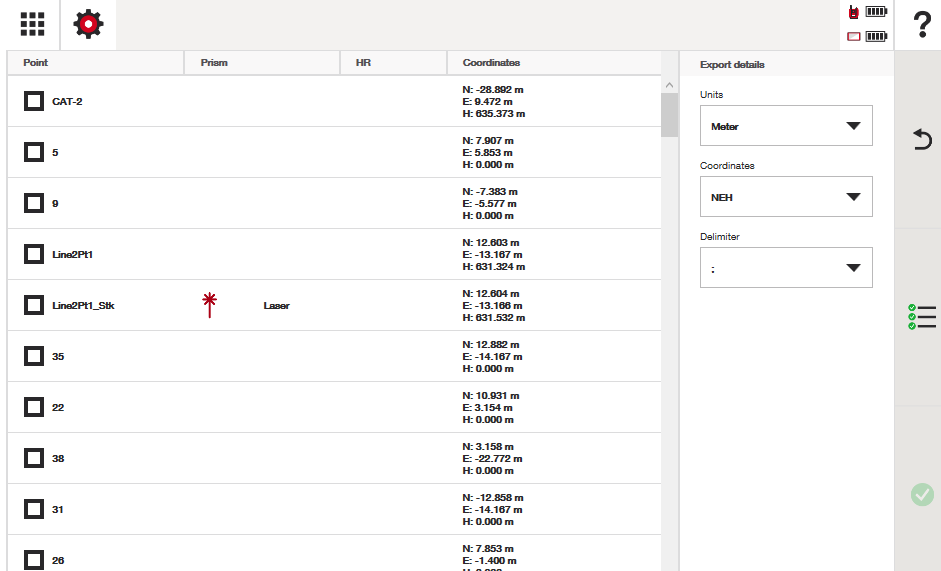

続けると、エクスポートしたいポイントの選択と、csv/txtファイルの表示形式（単位、座標順序、区切り記号）を指定するウィンドウが表示されます：

ポイントは個別に選択するか、画面右端の「すべて選択」ボタンを使うこともできます。

ポイントがエクスポートされると、CSVファイルとして保存されます。

ポイントデータのCSVまたはTXTファイルにはどのようなデータがエクスポートされますか？

ポイントデータのCSVを開くと、ポイントごとに多くの情報が保存されていることがわかります。これらの情報は、プロジェクトの確認や測定・レイアウト内容の把握に非常に役立ちます。

PtID：エクスポートされたポイント名
N,E,H座標：ポイントの位置を示す座標情報
Attr1-4：ポイントに付随する属性（ある場合）。これはエンドユーザーが手動で入力します。
"Hz and VA"（ラジアン）：ポイントが測定または杭打ちされた際のヘッドユニットの記録角度（ラジアン単位）。ラジアンは他のソフトウェアでの統合が容易なためデータエクスポートで使用されます。
HD（水平距離）：トータルステーションから杭打ちまたは測定されたポイントまでの正確な水平距離。HDは斜面を考慮せず、2Dの水平距離のみを示します。
HR（ロッドの高さ）：ポイントが測定または杭打ちされた際にユーザーが手動で入力したプリズムロッドの高さ（該当する場合）。
HI（機器の高さ）：ポイントが測定または杭打ちされた際にユーザーが手動で入力したトータルステーションの高さ（該当する場合）。これはステーション設定時にステーションの高さを入力した場合にのみ表示されます。
PPM（百万分率）：ツールのPPM設定でエンドユーザーが手動調整した値で、周囲の気象条件による誤差を補正します。
プリズムタイプ：ポイントが杭打ちまたは記録された際に使用されたプリズムのタイプ。
プリズム定数：測定時に使用されたプリズムの定数。各プリズムには、トータルステーションが接続後にプリズムの中心を計算するための定数があります。
ポイントタイプ：ポイントの種類（杭打ち、レイアウト、コントロール、ステーション、測定）の指標。
レイヤー：ポイントが保存されているCADレイヤー。これによりエンドユーザーはCSV内の関連ポイントを識別または分類できます。
時間：ポイントが保存された時刻。
日付：ポイントが保存された日付。時間と日付は生産性の追跡や作業が特定の時間までに完了したことの確認（紛争解決のため）に役立ちます。
使用ステーション：ポイントの測定または杭打ちに使用されたステーション番号。これにより誤差修正やトラブルシューティングが可能となり、正確に測定されたポイントと不正確なポイントの違いを確認できます。プロジェクト全体で使用された「ステーションポイント」を保持することが賢明です。ステーションポイントを削除すると、そのステーション情報が測定済みポイントから失われ、どのステーションで測定されたかがわからなくなります。
バックサイトHD：ステーション設定時に使用した最初のコントロールポイントまでの距離。いつでもポイントファイル内の任意の保存されたコントロールポイントを「バックサイトチェック」で確認できます。
