Hoe "Shift Station" te gebruiken

Doel van "Shift Station"

Shift Station kan alleen worden gebruikt in combinatie met "Control Line Stationing". Het is een optie om de X,Y-coördinaten van het total station aan te passen nadat het "Control Line Stationing"-proces is voltooid. U kunt deze toepassing nodig hebben om handmatig de coördinaten van het total station aan te passen, afhankelijk van eventuele fouten in uw control line-locaties tijdens het stationeren.

Zoals het "Control Line Stationing"-artikel vermeldt, houdt het total station geen rekening met eventuele fouten in het Control Line Stationing-proces wanneer het zijn coördinatenlocatie berekent. Het gaat ervan uit dat de snijdende control lines die tijdens het stationeren zijn gemeten, elkaar kruisen onder de exacte hoek die het digitale bestand vereist.

Om het nogmaals kort uit te leggen: De eerste gemeten control line wordt behandeld als een nauwkeurige referentielijn - correct uitgezet waar het ontwerp dat vereist. De eerste meting van de tweede lijn wordt ook beschouwd als een nauwkeurige meting - die het total station vertelt waar de tweede lijn zich bevindt. Het total station kan dan visualiseren waar deze twee lijnen elkaar kruisen en kan zichzelf dienovereenkomstig positioneren op basis van deze drie punten. Nogmaals, het gaat ervan uit dat deze 3 punten nauwkeurig zijn volgens het ontwerp op de controller.

Het vierde punt dat wordt gemeten in het Control Line Stationing-proces is een visuele controle voor de eindgebruiker, omdat het waarschijnlijk een afwijkingsfout zal tonen (hoe klein ook).

In de praktijk berekent de software alleen de fout in relatie tot het laatste gemeten punt. In theorie kan de fout in de gemeten control lines overal tussen deze punten liggen. Het vinden van deze fouten en het beperken van hun impact tijdens de uitzetting is de verantwoordelijkheid van de eindgebruiker.

Hier kan Shift Station nuttig zijn.

Shift Station Demo

Stap 1: Open Shift Station

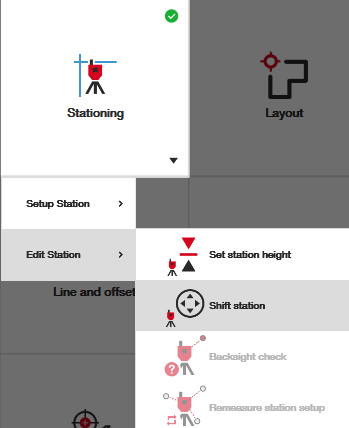

Ga eenvoudig naar het startscherm en selecteer onder "Edit Station" de optie "Shift Station".

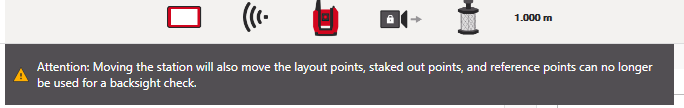

Bij het openen wordt u gewaarschuwd dat de software dit zal behandelen als een geheel nieuwe stationeringslocatie. Als u teruggaat en eerder uitgezette of vastgelegde punten controleert met deze nieuwe stationering, zal het nieuwe station u ook naar de nieuwe positie van deze punten leiden, afhankelijk van hoe het station is verschoven.

Stap 2: Voer uw verschuivingen in

In het menu aan de rechterkant ziet u de stationwaarde (de station coördinatenlocatie). Terwijl u uw station E en N (X en Y) verschuift, verschijnen de nieuwe stationwaarden ter referentie:

20 mm naar het noorden en 15 mm naar het oosten verschoven (let op het verschil in stationwaarden):

Natuurlijk zal het stationpictogram op het CAD-bestand visueel ook verschuiven in overeenstemming met deze nieuwe waarden ter referentie.

Stap 3: Accepteer de stationering

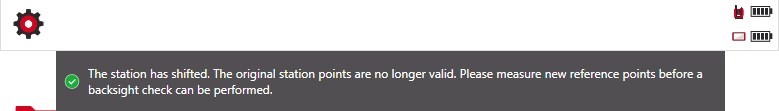

Druk op het groene vinkje en de tool zal u automatisch herinneren dat het verschuiven van het station is voltooid. Als u nieuwe punten nodig heeft om als achterzicht te gebruiken tijdens uw werk, gebruik dan eenvoudig meten en vastleggen om enkele referentiepunten opnieuw te meten die u gedurende uw werkdag kunt controleren.
