Wat betekent de informatie "Station Details" tijdens het stationeren?

"Station Details" toont de positioneringszekerheid na het stationeren

Het scherm "Station Details" verschijnt tijdens stationeringsprocessen waarbij het total station een coördinatenpositie moet berekenen ten opzichte van de controlepunten die het meet, zoals bij controlepuntstationering. Kort gezegd onthullen de station details de potentiële fouten en het vertrouwen in de coördinatenpositie die het total station voor zichzelf heeft berekend.

Het kan moeilijk (en intimiderend) zijn om te proberen te interpreteren wat het scherm met station details betekent. Daarom toont HCL, naast de details over de stationeringsfout, ook andere methoden om visuele hulpmiddelen te bieden die helpen de implicaties van de fouten in dit detailscherm te begrijpen. Hulpmiddelen zoals tolerantie-instellingen en visuele hulpmiddelen zoals de groene layoutcirkel zijn bijvoorbeeld erg nuttig om de nauwkeurigheid van het stationeren te begrijpen en zijn zeer intuïtief.

Als u moeite heeft om de station details te begrijpen, probeer dan de tolerantie-instellingen en de visuele hulpmiddelen van de groene layoutcirkel te gebruiken om te bepalen of uw stationeringsnauwkeurigheid geschikt is voor uw werk. Hieronder wordt het scherm Station Details echter iets gedetailleerder uitgelegd.

"Station Details" legt stationinformatie uit vanuit een "Best Fit"-scenario

Als u het concept van stationeren met controlepunten nog weet, meet het total station simpelweg elk controlepunt en bepaalt het hoe goed de opstelling van de controlepunten overeenkomt met de manier waarop de controlepunten zijn gerangschikt in het digitale ontwerp.

Het is praktisch (en verstandig) om aan te nemen dat er waarschijnlijk enkele fouten zullen zijn tijdens het stationeren, omdat niemand perfect is. Daarom is het belangrijk om zoveel mogelijk informatie over deze fouten te krijgen om hun effect tijdens het uitzetten en meten te beperken.

Wanneer het hoofdtoestel elk controlepunt meet en probeert deze aan het ontwerp te koppelen, voert het een "best fit"-analyse uit. Met andere woorden, het bepaalt welke controlepunten waarschijnlijk nauwkeuriger zijn dan andere op basis van de hoeken en metingen die het tussen hen maakt, terwijl het ook rekening houdt met de afstandsmetingen die het maakt van het hoofdtoestel tot de controlepunten. Er vindt veel triangulatie plaats op de achtergrond.

Met al deze verschillende metingen – hoekmetingen en afstandsmetingen – bepaalt het total station vervolgens zijn coördinatenlocatie ten opzichte van deze controlepunten. Dit gebeurt dus na het uitvoeren van de "best fit"-analyse met de geleverde controlepunten.

Begrijpen van "Station Details" - een voorbeeld

In het onderstaande voorbeeld ziet u dat ik 3 controlepunten op mijn bouwplaats heb gemeten: CAT-4, FOIL-3 en CAT-1

U kunt zien dat er enkele fouten zijn tussen de gemeten punten:

• FOIL-3 tot CAT-4 heeft een afstand die 19 mm korter is dan het ontwerp
• CAT-4 tot CAT-1 heeft een afstand die 4 mm langer is dan het ontwerp
• CAT-1 tot FOIL-3 heeft een afstand die 18 mm korter is dan het ontwerp

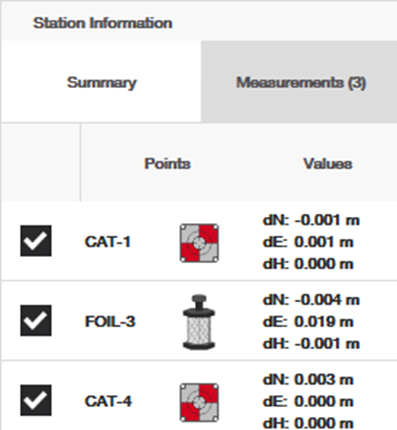

Het total station observeert dit en vindt vervolgens een "best fit" zodat deze controlepunten goed samenwerken. Het laat zien hoe het dit deed door het scherm Station Information voor uw gemeten punten te tonen:

Voor de "best fit"-analyse herkende het total station waarschijnlijk dat CAT-4 en CAT-1 waarschijnlijk de betere, of nauwkeurigere controlepunten waren, en dat FOIL-3 waarschijnlijk tot fouten leidde. Daarom ziet u hoe het de controlepunten "verplaatste" van hun gemeten locatie naar wat ze het beste samen zou laten passen.

Voor FOIL-3, bijvoorbeeld, werd het 4 mm naar het zuiden en 19 mm naar het oosten van het ontwerpplan verplaatst.

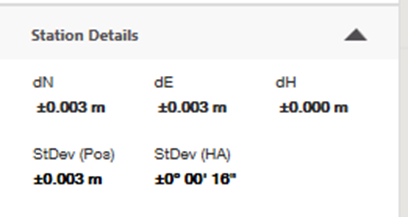

Nadat het deze best fit heeft uitgevoerd, toont het vervolgens in het "Station Details"-paneel hoe zeker het is dat het zich bevindt op de coördinaat die het voor zichzelf heeft berekend:

Let op dat elke waarde een (+/-) pictogram heeft. Dit suggereert dat op de coördinatenlocatie die het total station voor zichzelf bepaalt, een potentiële locatiefout van 3 mm noord/zuid, 3 mm oost/west, een horizontale hoekfout van +/- 16 boogseconden aanwezig is. Dit leidt uiteindelijk tot een "positioneringsfout" van +/- 3 mm.

Wat dit betekent voor uw toepassingen, wordt daarom het beste onthuld door de groene layoutcirkel volgens uw tolerantie-instellingen. Als u zich afvraagt of dit een "goede" stationering is, is dat aan u om te bepalen, want ja, er bestaan fouten, maar het stationeringsproces zorgt ervoor dat u voldoende informatie hebt om te zien wat die fouten kunnen zijn en hoe ze uw werk kunnen beïnvloeden.

Betekent een fout in "Station Details" dat ik niet nauwkeurig zal zijn?

Het is belangrijk te begrijpen dat wanneer u een instrument stationeert, het simpelweg berekent waar de coördinaat van het hoofdtoestel zich bevindt. Nadat u het instrument hebt gestationeerd, zal het total station natuurlijk punten nauwkeurig uitzetten en meten volgens hun ontwerpafmetingen, rekening houdend met de eindgebruiker die zorgvuldig zijn prisma paal waterpas houdt, de juiste weersomstandigheden instelt, enzovoort. Veel factoren, anders dan alleen positionering, kunnen de nauwkeurigheid beïnvloeden.

Wat betreft een "positioneringsfout" betekent dit dat als u op een andere dag terugkomt en opnieuw stationeert op controlepunten, er een kleine millimetrische fout kan zijn in de locatie van de punten tussen de verschillende stationeringen dag na dag.

Dit is waarom het een goede praktijk is om zeer stabiele controlepunten voor uw bouwplaats vast te stellen en deze consequent te gebruiken gedurende uw project. Dit helpt om uw layout en metingen consistent en nauwkeurig te houden dag na dag. Zie dit artikel voor meer informatie over best practices voor controlepunten.
