Gereedschap kon niet kalibreren

Dit artikel legt uit wat de oorzaak is van het “Gereedschap kon niet kalibreren” bericht en biedt praktische stappen die u kunt nemen om het op te lossen, ongeacht of het werd veroorzaakt tijdens hellingskalibratie of veldkalibratie.

Subfoutcodes die met deze fout zijn verbonden: "Hellingshoek: Onbekend," "Hellingshoek 5: Time-out," "Hellingshoek 1: Algemene uitzondering," "Hellingshoek 11: Verkeerde status," "Veld 11: Verkeerde status," "Veld 1: Algemene uitzondering," "Veld: Nieuwe kruisdradenverschuiving boven limiet," "Veld: Nieuwe trunnionasfout boven limiet," "Veld: Nieuwe collimeringsfout boven limiet," "Veld: Onbekend," "Veld 5: Time-out."

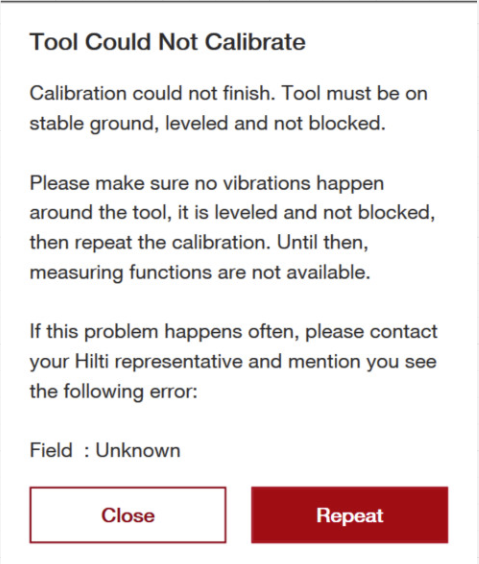

Wat het bericht "Gereedschap kon niet kalibreren" betekent

Het “Gereedschap kon niet kalibreren” bericht is een definitief terugvalbericht dat wordt weergegeven wanneer het instrument niet in staat is een kalibratiecyclus succesvol te voltooien.

In tegenstelling tot specifiekere berichten (zoals Gereedschap is onstabiel of Gereedschap is te gekanteld om waterpas te zetten), betekent dit bericht:

Het kalibratieproces kon geen geldig of betrouwbaar resultaat bereiken, ongeacht de specifieke reden.

Op dit punt stopt het instrument bewust met kalibreren om onnauwkeurige geometrie te voorkomen en het kan een herstart vereisen voordat u het opnieuw probeert.

Waarom meerdere problemen tot dit bericht kunnen leiden

Dit bericht kan op veel verschillende interne manieren worden bereikt, waaronder:

• Kalibratietime-outs
• Kalibratieresultaten buiten acceptabele grenzen
• Tijdelijke verkeerde of ongedefinieerde interne statussen
• Onbekende of onverwachte omstandigheden
• Escalaties van hellings- of veldkalibratie die niet automatisch konden worden opgelost

Hoewel de interne oorzaak kan verschillen, is de onderliggende vereiste altijd hetzelfde:

Het instrument moet fysiek stabiel, correct waterpas, onbelemmerd en in een schone optische omgeving zijn voordat kalibratie kan slagen.

Wanneer die basis niet tijdig kan worden vastgesteld, stopt de kalibratie en verschijnt dit bericht.

Waarom het gereedschap stopt in plaats van “door te zetten”

Kalibratie is het moment waarop het instrument zijn interne geometrie verifieert en bijwerkt:

• Asuitlijning (de verticale as, horizontale/trunnionas en optische as moeten op één lijn liggen: links/rechts rotatie, omhoog/omlaag rotatie, en de lijn waarlangs de telescoop daadwerkelijk kijkt)
• Optische centrering (of het kruisdradenbeeld, camera-afbeelding, prisma-trackeroptiek en EDM (laser) straal allemaal zijn uitgelijnd met dezelfde ware optische middenlijn van de telescoop)
• Encoderrelaties (hoe de horizontale en verticale hoeken-encoders zich verhouden tot de telescoop en assen om nauwkeurige en herhaalbare rotaties te garanderen)
• Compensatielimieten (de limiet waarbij het systeem niet langer zal proberen te compenseren, omdat dit dan niet betrouwbaar is)

Wanneer de assen correct zijn uitgelijnd, draait de telescoop rond het ware draaipunt, zijn horizontale metingen hetzelfde ongeacht de richtingswaarneming, komen verticale metingen overeen wanneer de telescoop “ondersteboven” wordt gekanteld, en gedraagt de geometrie zich symmetrisch.

Wanneer de optiek gecentreerd is, zal uw gerichte locatie via de telescoop en camera hetzelfde zijn als uw gemeten locatie (waar de EDM raakt). Bovendien zal uw prisma-trackeroptiek, wanneer gecentreerd op een prisma, ook de locatie zijn waar de EDM op meet.

Als kalibratie toch onder slechte omstandigheden mocht worden voltooid:

• Kan de verticale geometrie onjuist zijn
• Kunnen hoogtefouten toenemen met afstand
• Kunnen metingen hun herhaalbaarheid verliezen (één punt twee keer gemeten zou op verschillende plekken lijken te liggen)
• Kan nauwkeurigheidsverlies optreden zonder waarschuwing

In plaats van het risico op stille onnauwkeurigheden te nemen, stopt het gereedschap vroegtijdig en duidelijk.

Beste methode om op te lossen: Reset en herstel goede omstandigheden

Stap 1: Zet het gereedschap uit en aan

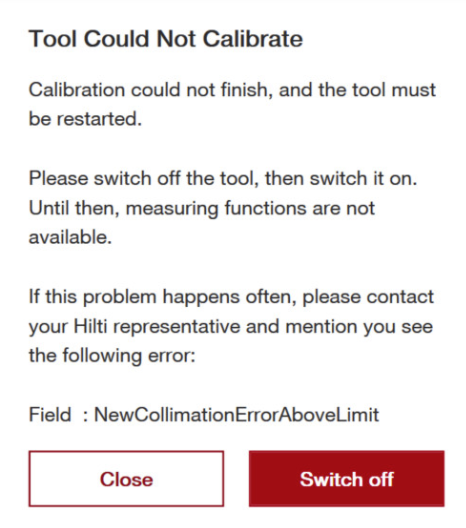

Als het bericht u instrueert om opnieuw te starten:

• Zet het gereedschap uit
• Wacht een paar seconden
• Zet het weer aan

Dit wist tijdelijke statussen en bereidt het systeem voor op een schone kalibratiepoging.

Stap 2: Bevestig dat het gereedschap mechanisch waterpas staat

Voordat u opnieuw probeert te kalibreren:

• Stel de poten van het statief zo af dat de kop bijna waterpas staat. Gebruik indien nodig een handmatig verstelbare tribrach, zoals de POAW 71.
• Gebruik de waterpas-schroeven zorgvuldig — streef ernaar comfortabel binnen het bereik te zitten, niet slechts “net gecentreerd”

Hellingscompensatie vervangt niet correcte mechanische nivellering.

Stap 3: Zorg voor een stabiele opstelling

Zorg ervoor dat:

• Het gereedschap op vaste grond staat
• Er geen vibraties zijn door voetstappen, wind, machines of flexibele oppervlakken
• U uit de buurt staat terwijl de kalibratie loopt

Zelfs subtiele beweging kan kalibratie laten vastlopen of een time-out veroorzaken.

Stap 4: Controleer dat niets geblokkeerd is

Zorg ervoor dat:

• Er geen objecten de telescoop blokkeren (zoals mist binnen de lens of vuil)
• Spiegels en lenzen schoon zijn
• Er geen afdekkingen, accessoires of vuil zijn die beweging of optiek belemmeren

Stap 5: Beheer lichtomstandigheden (vooral bij veldkalibratie)

Als u binnen werkt of buiten bij fel licht:

• Vermijd reflecterende oppervlakken onder het gereedschap
• Blokkeer fel zonlicht of opwaartse verlichting
• Zet werkverlichting uit die naar boven schijnt
• Schaduw of verduister het gebied onder het instrument indien nodig

Kalibratieoptiek is gevoeliger voor omgevingslicht dan bij normale metingen.

Stap 6: Voer de kalibratie opnieuw uit

Zodra de omstandigheden zijn verbeterd:

• Herhaal de kalibratie
• In de meeste gevallen voltooit de kalibratie normaal zodra de basisvoorwaarden zijn hersteld

Wat dit bericht niet betekent

Het “Gereedschap kon niet kalibreren” bericht geeft niet automatisch aan:

• Een hardwarefout
• Permanente schade
• Dat het instrument onderhoud nodig heeft

In de meeste gevallen weerspiegelt het omstandigheden ter plaatse die voorkomen dat kalibratie veilig kan worden voltooid.

Wanneer escaleren

Als dit bericht:

• Herhaaldelijk verschijnt onder goed gecontroleerde omstandigheden
• Aanhoudt na herstart, zorgvuldige nivellering, stabilisatie en schone optiek
• Optreedt op vlakke, stabiele grond met goede verlichting

Dan is contact opnemen met ondersteuning of service passend.

Laatste herinnering

Dit bericht bestaat om de integriteit van metingen te beschermen.

Door het gereedschap te resetten en goede fysieke, geometrische en optische omstandigheden te herstellen, geeft u het instrument wat het nodig heeft om kalibratie correct te voltooien en uw metingen betrouwbaar te houden.
