Jak rozwiązywać problemy z niedokładnym stacjonowaniem i kontrolą?

Sprawdź, czy narzędzie jest prawidłowo skalibrowane

Jeśli wykonujesz pomiary za pomocą tachimetru, ważne jest, aby najpierw upewnić się, że tachimetr jest prawidłowo ustawiony do dokładnego odczytu pomiarów.

Proszę wykonać następujące kontrole, aby upewnić się, że Twój tachimetr jest przygotowany do dokładnego odczytu pomiarów:

Ustaw poprawne PPM i zaaklimatyzuj do warunków pogodowych (zobacz ten artykuł)
Zweryfikuj, czy pręt pryzmatu (jeśli jest używany) jest naprawdę pionowy i wypoziomowany
Upewnij się, że tachimetr jest stabilny i zabezpieczony (zobacz ten artykuł)
Przeprowadź kalibrację polową narzędzia (zobacz ten artykuł)

Jeśli potwierdziłeś, że wszystkie te trzy rzeczy zostały wykonane, Twoje narzędzie jest w dobrym stanie do dokładnego odczytu pomiarów.

Sprawdź dane pomiarowe w pliku cyfrowym (COGO)

Brak możliwości dokładnego stacjonowania tachimetru jest frustrujący, szczególnie gdy nie wiesz, co jest nie tak. Najczęściej niedokładności punktów kontrolnych wynikają z danych importowanych do tabletu, a nie z samych punktów kontrolnych w terenie. Dlatego zawsze warto sprawdzić ustawienia danych cyfrowych przed przejściem do innych metod rozwiązywania problemów.

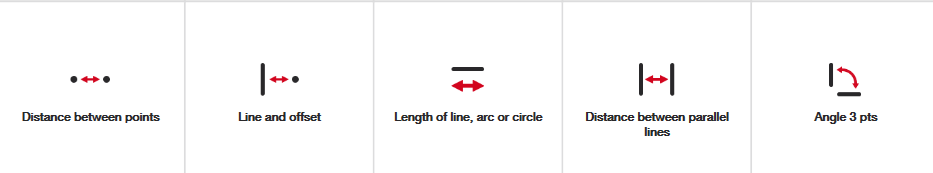

Każda z poniższych funkcji na tablecie może pomóc wyjaśnić wymiary punktów kontrolnych, o które proszą Twoje dane po imporcie:

Odległość między punktami
Linia i offset
Długość linii, łuku lub koła
Odległość między liniami równoległymi
Kąt 3 punktów

Śmiało korzystaj z dowolnej z tych funkcji pomiarowych, aby sprawdzić dane w swoim pliku na tablecie. Jeśli pomiary cyfrowe wydają się nieprawidłowe, z pewnością będą nieprawidłowe również w terenie.

Jeśli zauważysz, że to właśnie stąd mogą pochodzić błędy, spróbuj ponownie zaimportować dane (mogły zostać zaimportowane z niewłaściwymi jednostkami), lub skonsultuj się z geodetą, generalnym wykonawcą, projektantem lub osobą odpowiedzialną za kontrolę, aby omówić, dlaczego plik cyfrowy nie odczytuje się prawidłowo.

Sprawdź pomiary w terenie za pomocą podstawowych aplikacji HCL

Jeśli plik cyfrowy wydaje się być prawidłowo odczytywany na tablecie, ale nadal nie możesz stacjonować z użyciem podanych punktów kontrolnych, prawdopodobnie punkty kontrolne w terenie są albo niewłaściwe, albo nie są umieszczone zgodnie z oczekiwaniami pliku cyfrowego.

Istnieją dwa główne sposoby użycia tachimetru do sprawdzenia dokładności punktów kontrolnych bez konieczności oficjalnego stacjonowania narzędzia na tych punktach. Możesz po prostu włączyć narzędzie i zacząć weryfikować różne pomiary.

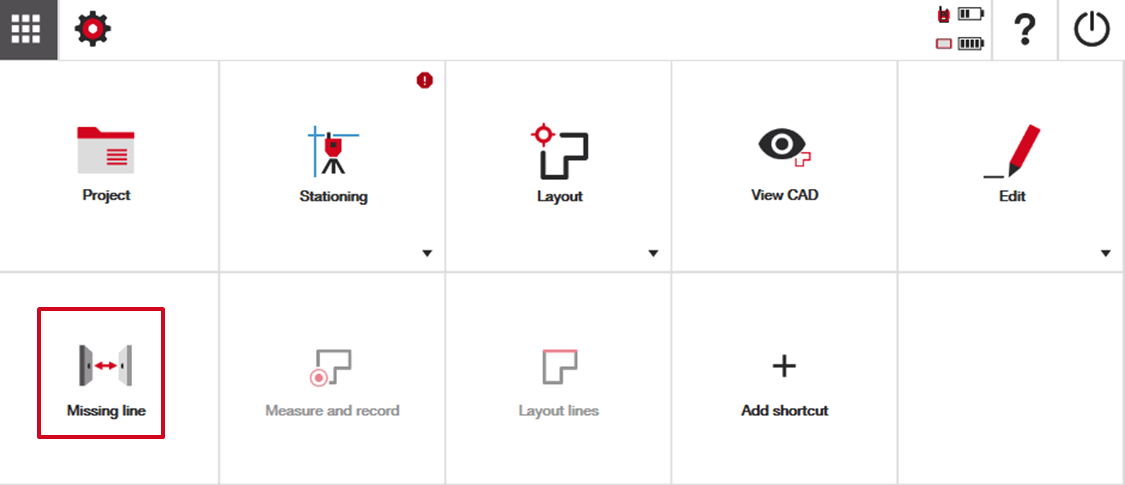

Podstawowa metoda 1: aplikacja Missing Line

Aplikacja "missing line" to ulepszona taśma miernicza, która może odczytywać nie tylko odległości poziome, ale także spadki, wysokości i kąty między dwoma punktami.

Po zweryfikowaniu odległości (i/lub kątów), które powinny istnieć między Twoimi punktami kontrolnymi, po prostu otwórz "missing line" i zacznij mierzyć między punktami. Podczas pomiaru sprawdź, czy dane podawane przez "missing line" zgadzają się z tym, co mówi Twój plik cyfrowy. Jeśli się nie zgadzają, omów swoje ustalenia z geodetą, generalnym wykonawcą lub projektantem.

Podstawowa metoda 2: użyj Free Stationing, aby zobaczyć "As Built" Twojej kontroli w terenie

Bardzo pomocne może być utworzenie nowego projektu i użycie aplikacji "free stationing", aby zacząć mierzyć i rejestrować punkty na otwartej przestrzeni. Pozwala to zwizualizować istniejące punkty kontrolne w terenie, które otrzymałeś do pracy, i umożliwia stworzenie raportu, który możesz pokazać interesariuszom. Proces ten pomoże zidentyfikować wszelkie problemy z punktami kontrolnymi między projektem cyfrowym a tym, co jest dostępne w terenie.

Utwórz nowy projekt na tablecie i przejdź do "free stationing", aby dowolnie ustawić narzędzie w swojej okolicy.

Następnie otwórz aplikację measure and record, aby zacząć mierzyć różne punkty kontrolne (lub cokolwiek istotnego) na swoim terenie roboczym. Możesz wtedy użyć wspomnianych wcześniej funkcji pomiaru danych na tablecie, aby sprawdzić pomiary i kąty między punktami, a następnie porównać je z tym, co masz w pliku cyfrowym.

Spróbuj stacjonować narzędzie tylko za pomocą punktów kontrolnych, które są dokładne

Czasami możesz znaleźć się w sytuacji, gdy jesteś pewien, że niektóre punkty kontrolne są poprawne, ale inne budzą Twoje wątpliwości. Możesz szybko sprawdzić dokładność punktów kontrolnych w porównaniu z tymi, co są dokładne.

Stacjonuj narzędzie tylko za pomocą punktów kontrolnych, co do których masz pewność, że są dokładne

W tym kroku rozwiązywania problemów zacznij od stacjonowania narzędzia tylko za pomocą swoich dokładnych punktów kontrolnych lub tych, co budzą Twoje zaufanie. Następnie użyj aplikacji measure and record, aby nanieść pozostałe punkty kontrolne na swoim terenie roboczym. Będzie bardzo widoczne, jak bardzo odbiegają one od zaprojektowanych punktów na planie. Po prostu porównaj zmierzony punkt z punktem zaprojektowanym, który widzisz na ekranie, i przekaż te informacje swojemu zespołowi.

Wymuś dokładne stacjonowanie, ręcznie rysując dokładne punkty kontrolne

Ten krok rozwiązywania problemów prawdopodobnie zadziała tylko wtedy, gdy uda Ci się znaleźć linie w pliku cyfrowym, które można również znaleźć w terenie. Jeśli to możliwe, możesz użyć aplikacji do rysowania na tablecie, aby stworzyć tymczasowe punkty kontrolne w swoim pliku CAD. Zazwyczaj będzie to punkt kontrolny na przecięciu linii kontrolnych istniejących zarówno w pliku cyfrowym, jak i w terenie. Następnie po prostu narysuj drugi punkt kontrolny w pewnej odległości od tego punktu, ale upewnij się, że podąża on za linią widoczną zarówno w pliku CAD, jak i w terenie.

Teraz możesz tymczasowo wykonać stacjonowanie, aby przeprowadzić kilka kontroli swoich punktów kontrolnych. Upewnij się tylko, że to, co narysowałeś na tablecie, jest również narysowane w terenie (często pomocna jest aplikacja missing line). Stacjonuj narzędzie na tym "tymczasowym" ustawieniu i wykonaj kilka ogólnych pomiarów za pomocą aplikacji measure and record, aby zobaczyć, czy raport as-built, który stworzysz, rzuci światło na możliwy problem.

Przynajmniej zapewni to podstawowy wgląd w warunki as-built w terenie w porównaniu z plikiem cyfrowym, co pomoże rozpocząć rozwiązywanie problemów z ustawieniem punktów kontrolnych.

Jak mogę zapewnić dokładność po znalezieniu właściwej kontroli?

Najlepszym sposobem na utrzymanie dokładności jest ustawienie kilku punktów "backsight" wokół terenu roboczego po dokładnym stacjonowaniu narzędzia. Punkty backsight mogą być używane jako tymczasowe kontrole dokładności w ciągu dnia pracy.

Po wykonaniu dokładnego stacjonowania przejdź do measure and record, aby zmierzyć nowy punkt w wybranym przez siebie miejscu. Ten punkt będzie Twoim punktem backsight, czyli punktem odniesienia przez cały dzień pracy. Po wykonaniu układu przez pewien czas (np. 1 godzinę) po prostu skieruj ponownie narzędzie na ten punkt backsight i sprawdź, czy występują znaczące odchylenia.

Podczas stacjonowania następnego dnia ponownie skieruj narzędzie na punkt backsight, aby zobaczyć, czy występują znaczące odchylenia od poprzedniego stacjonowania.

Stosując tę najlepszą praktykę, zawsze możesz sprawdzić, czy utrzymujesz dokładność podczas układu dzień po dniu i możesz szybko rozwiązać problem, zauważając go wcześniej niż później.
