Co oznaczają informacje „Szczegóły stanowiska” podczas ustawiania stanowiska?

„Szczegóły stanowiska” ujawniają pewność pozycjonowania po ustawieniu stanowiska

Ekran „Szczegóły stanowiska” pojawia się podczas procesów ustawiania stanowiska, które wymagają od tachimetru obliczenia współrzędnej pozycji w odniesieniu do punktów kontrolnych, które mierzy, na przykład podczas ustawiania stanowiska względem punktów kontrolnych. Krótko mówiąc, szczegóły stanowiska ujawniają potencjalne błędy i poziom pewności w pozycjonowaniu współrzędnych, które tachimetr obliczył dla siebie.

Interpretacja ekranu szczegółów stanowiska może być trudna (i onieśmielająca). Dlatego, podczas gdy HCL pokaże szczegóły błędów pozycjonowania stanowiska, użyje także innych metod, aby dostarczyć wizualizacje pomagające zrozumieć konsekwencje błędów widocznych na tym ekranie szczegółów. Narzędzia takie jak ustawienia tolerancji oraz wizualizacje, takie jak zielone koło layoutu, są bardzo pomocne do zrozumienia dokładności ustawiania stanowiska i są bardzo intuicyjne.

Jeśli masz trudności ze zrozumieniem szczegółów stanowiska, spróbuj więc użyć ustawień tolerancji i wizualizacji z zielonego koła layoutu, aby określić, czy dokładność ustawiania stanowiska jest odpowiednia do Twojej pracy. Poniżej jednak ekran Szczegóły stanowiska jest wyjaśniony bardziej szczegółowo.

„Szczegóły stanowiska” wyjaśniają informacje o stanowisku na podstawie scenariusza „najlepszego dopasowania”

Jeśli pamiętasz koncepcję ustawiania stanowiska z punktami kontrolnymi, tachimetr po prostu mierzy każdy punkt kontrolny i określa, jak dobrze zestaw punktów kontrolnych pasuje do ułożenia punktów kontrolnych w cyfrowym projekcie.

Praktyczne (i rozsądne) jest założenie, że podczas ustawiania stanowiska prawdopodobnie pojawią się pewne błędy, ponieważ nikt nie jest doskonały. Dlatego uzyskanie jak największej ilości informacji o tych błędach jest ważne, aby złagodzić ich wpływ podczas layoutu i pomiarów.

Gdy jednostka główna mierzy każdy punkt kontrolny i próbuje dopasować je do projektu, przeprowadza analizę „najlepszego dopasowania”. Innymi słowy, określa, które punkty kontrolne są prawdopodobnie bardziej dokładne niż inne na podstawie kątów i pomiarów, które wykonuje między nimi, a także biorąc pod uwagę pomiary odległości od jednostki głównej do punktów kontrolnych. W tle odbywa się wiele triangulacji.

Na podstawie wszystkich tych różnych pomiarów – pomiarów kątowych i odległości – tachimetr określa następnie swoją pozycję współrzędną w odniesieniu do tych punktów kontrolnych. Ponownie, dzieje się to po przeprowadzeniu analizy „najlepszego dopasowania” z dostarczonymi punktami kontrolnymi.

Zrozumienie „Szczegółów stanowiska” – przykład

W poniższym przykładzie zobaczysz, że zmierzyłem 3 punkty kontrolne na moim placu budowy: CAT-4, FOIL-3 i CAT-1

Widać, że wśród zmierzonych punktów występują pewne błędy:

• Odległość FOIL-3 do CAT-4 jest o 19 mm krótsza niż w projekcie
• Odległość CAT-4 do CAT-1 jest o 4 mm dłuższa niż w projekcie
• Odległość CAT-1 do FOIL-3 jest o 18 mm krótsza niż w projekcie

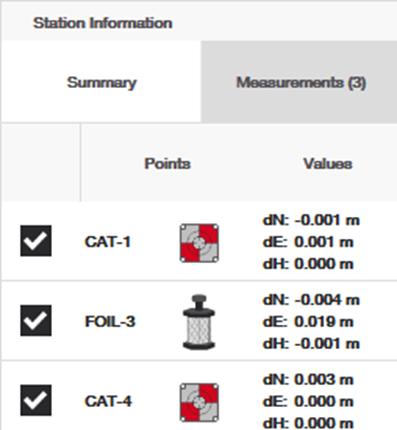

Tachimetr to zauważa, a następnie znajduje „najlepsze dopasowanie” dla tych punktów kontrolnych, aby współpracowały ze sobą. Pokazuje to, wyświetlając ekran Informacje o stanowisku dla Twoich zmierzonych punktów:

Podczas analizy „najlepszego dopasowania” tachimetr prawdopodobnie rozpoznał, że CAT-4 i CAT-1 były prawdopodobnie lepszymi lub bardziej dokładnymi punktami kontrolnymi, a FOIL-3 prawdopodobnie powodował błędy. Dlatego możesz zobaczyć, jak „przesunął” punkty kontrolne z ich zmierzonej lokalizacji do takiej, która najlepiej do siebie pasuje.

Na przykład dla FOIL-3 został przesunięty o 4 mm na południe i 19 mm na wschód względem projektu planu.

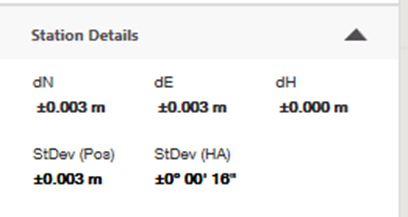

Po wykonaniu tego najlepszego dopasowania, w panelu „Szczegóły stanowiska” pokazuje, jak bardzo jest pewny, że znajduje się na obliczonej przez siebie współrzędnej:

Zauważ, że każda wartość ma ikonę (+/-). Sugeruje to, że w lokalizacji współrzędnej, którą tachimetr określa dla siebie, istnieje potencjalny błąd położenia wynoszący 3 mm na północ/południe, 3 mm na wschód/zachód oraz błąd kąta poziomego +/- 16 sekund kątowych. Wszystko to ostatecznie prowadzi do błędu „pozycjonowania” wynoszącego +/- 3 mm.

Co to oznacza dla Twoich zastosowań, najlepiej pokaże zielone koło layoutu zgodnie z ustawieniami tolerancji. Jeśli zastanawiasz się, czy to jest „dobre” ustawienie stanowiska, to Ty musisz to ocenić, ponieważ tak, błędy istnieją, ale proces ustawiania stanowiska zapewnia Ci wystarczającą ilość informacji, aby zobaczyć, jakie to mogą być błędy i jak mogą wpłynąć na Twoją pracę.

Czy błędy w „Szczegółach stanowiska” oznaczają, że nie będę dokładny?

Ważne jest, aby zrozumieć, że gdy ustawiasz narzędzie, po prostu oblicza ono, gdzie znajduje się współrzędna jednostki głównej. Po ustawieniu narzędzia tachimetr oczywiście będzie układał i mierzył punkty dokładnie według wymiarów projektu, biorąc pod uwagę, że użytkownik końcowy będzie ostrożny, aby utrzymać pręt pryzmatyczny w poziomie, ustawić odpowiednie warunki pogodowe itp. Na dokładność wpływa wiele czynników, nie tylko samo pozycjonowanie.

Jeśli chodzi o błąd „pozycjonowania”, oznacza to, że jeśli wrócisz innego dnia i ponownie ustawisz stanowisko względem punktów kontrolnych, może wystąpić niewielki błąd milimetrowy w lokalizacji punktów między różnymi ustawieniami stanowiska dzień po dniu.

Dlatego dobrą praktyką jest ustanowienie bardzo stabilnych punktów kontrolnych na Twoim placu budowy i konsekwentne ich używanie przez cały projekt. Pomaga to utrzymać spójność i dokładność layoutu oraz pomiarów dzień po dniu. Zobacz ten artykuł, aby uzyskać więcej informacji na temat najlepszych praktyk dotyczących punktów kontrolnych.
