Czym są kontrole tylnych celów i dlaczego są ważne?

Jaki jest cel kontroli tylnego celu?

Kontrola tylnego celu pozwala użytkownikom końcowym sprawdzić, czy tachimetr nadal rozpoznaje punkty kontrolne zmierzone podczas ustawiania jako znajdujące się w tym samym miejscu. Jeśli podczas kontroli tylnego celu wystąpią błędy, zaleca się ponowne ustawienie stanowiska.

Błędy podczas kontroli tylnego celu zwykle są związane z wpływem wiatru, drgań, stabilności statywu lub nawet lekkiego uderzenia w tachimetr. Kontrole tylnego celu są szybkie do wykonania i powinny być przeprowadzane regularnie podczas pracy. Zazwyczaj zaleca się wykonywanie kontroli tylnego celu co 60 minut, co odpowiada częstotliwości automatycznej kalibracji PLT 400.

Jeśli błędy podczas kontroli tylnego celu są znaczne, warto sprawdzić, czy warunki na placu budowy nie powodują przesunięcia lub ślizgania się narzędzia, lub czy drgania nie wpływają na stabilność mocowania narzędzia. Należy również sprawdzić, czy punkty używane do kontroli tylnego celu są wiarygodne – czy same punkty nie zostały przesunięte lub poruszone przez warunki na placu budowy?

Ten artykuł o stabilności narzędzia oraz ten artykuł o najlepszych praktykach dotyczących punktów kontrolnych mogą pomóc w rozwiązywaniu problemów z konsekwentnie słabymi kontrolami tylnych celów.

Jak wykonać kontrolę tylnego celu

Krok 1 – Otwórz aplikację

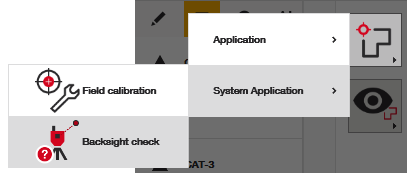

Aplikacja do kontroli tylnego celu będzie dostępna, jeśli pracujesz nad projektem, w którym zakończono ustawienie stanowiska z punktami kontrolnymi. Znajdziesz ją w aplikacjach systemowych:

Po otwarciu aplikacja przypomni Ci o jej celu, czyli ponownym pomiarze punktów kontrolnych w celu sprawdzenia odchyleń po pierwotnym ustawieniu stanowiska:

Krok 2 – Wybierz punkt kontrolny do pomiaru

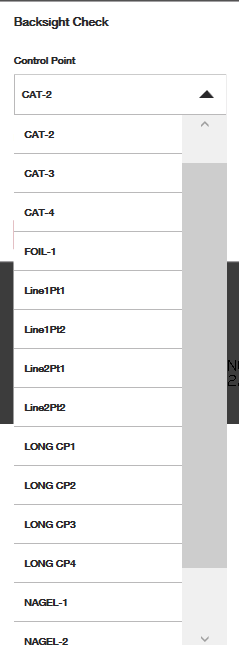

Pojawi się pełna lista punktów kontrolnych do wyboru. Zaleca się wybranie punktu kontrolnego użytego podczas ostatniego ustawienia stanowiska, aby najlepiej porównać kontrolę tylnego celu z pierwotnym ustawieniem. Jednak technicznie można wybrać dowolny punkt z listy. Domyślnie wybrany zostanie pierwszy punkt kontrolny użyty podczas ostatniego procesu ustawiania stanowiska.

Zauważ jednak, że na liście nie pojawiają się punkty kontrolne, które nie mają przypisanego typu pryzmatu z możliwością blokady. W związku z tym punkty kontrolne niebędące pryzmatami, takie jak cele refleksyjne lub punkty na powierzchniach mierzone bezpośrednio laserem, nie mogą być użyte w tym kroku.

Jeśli na liście nie pojawia się punkt kontrolny, którego chcesz użyć, upewnij się, że edytujesz ten punkt w liście punktów w widoku CAD i przypisujesz mu typ pryzmatu, który zamierzasz użyć.

Powodem, dla którego oprogramowanie sugeruje tylko punkty kontrolne powiązane z celem pryzmatycznym, jest utrzymanie integralności pomiaru, ponieważ inne cele mogą być bardziej podatne na wpływ warunków środowiskowych (światło, kurz, woda itp.).

Czy istnieje inny sposób na wykonanie kontroli tylnego celu?

Tak, ale należy zachować ostrożność, aby ustawić niezawodny system kontroli tylnego celu. Popularnym sposobem jest po początkowym ustawieniu narzędzia zmierzenie i zapisanie wybranych punktów tylnego celu na placu budowy. Gdy chcesz wykonać ręczną kontrolę tylnego celu, po prostu ponownie otwórz aplikację do pomiaru i zapisu i zmierz punkty po raz drugi. Możesz łatwo użyć funkcji pomiarowych tabletu w CAD, aby sprawdzić i zwizualizować ewentualne odchylenia między dwoma pomiarami.

Krok 3 – Wykonaj pomiar

Po wybraniu odpowiedniego punktu kontrolnego, który chcesz zmierzyć, naciśnij czerwony przycisk pomiaru.

Krok 4 – Obserwuj wyniki

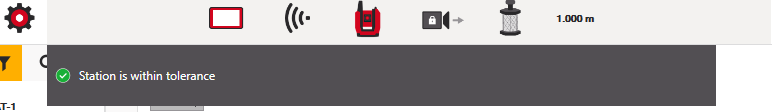

Jeśli Twoje pomiary wykazują odchylenia mieszczące się w tolerancji ustawionej w Twoich ustawieniach, HCL po prostu zasugeruje, że stanowisko mieści się w tolerancji. Zobacz ten artykuł, aby zrozumieć, czym są ustawienia tolerancji i jak je ustawić.

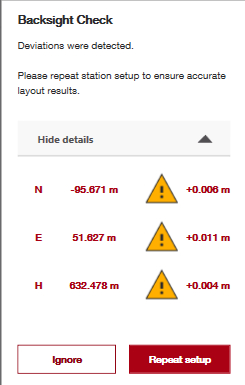

Jeśli nie masz zdefiniowanych ustawień tolerancji lub jeśli pomiar tylnego celu wykracza poza ustawioną tolerancję, zobaczysz dane dotyczące odchylenia, jak pokazano poniżej:

Te dane pokazują, jak zmierzony punkt różni się od lokalizacji zmierzonej pierwotnie przez tachimetr. W powyższym przykładzie każda współrzędna ma niewielkie, milimetrowe odchylenie, a wartości współrzędnych wykraczające poza ustawienia tolerancji będą podświetlone na czerwono.

Krok 5 – Ponowne ustawienie stanowiska i rozwiązywanie problemów

Jeśli dane z kontroli tylnego celu są złe, zaleca się ponowne ustawienie narzędzia na podanych punktach kontrolnych. Po ponownym ustawieniu warto, aby tachimetr poprowadził Cię do punktu, który wcześniej wyznaczyłeś tego samego dnia pracy, aby zbadać potencjalne odchylenia między starym a nowym ustawieniem stanowiska.
