Narzędzie nie mogło się skalibrować

Ten artykuł wyjaśnia, co powoduje komunikat „Narzędzie nie mogło się skalibrować” oraz przedstawia praktyczne kroki, które można podjąć, aby go rozwiązać, niezależnie od tego, czy został wywołany podczas kalibracji pochylenia, czy kalibracji w terenie.

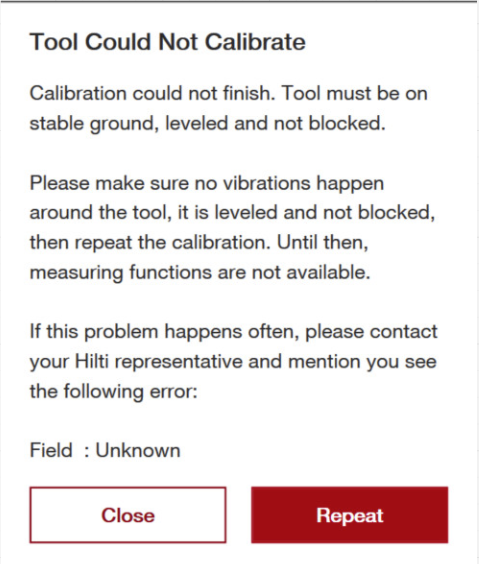

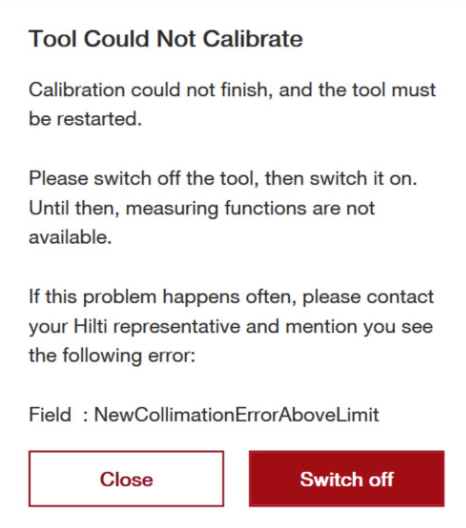

Podkody błędów związane z tym komunikatem: „Tilt: Unknown”, „Tilt 5: Timeout”, „Tilt 1: General Exception”, „Tilt 11: Wrong State”, „Filed 11: Wrong State”, „Field 1: General Exception”, „Field: New Crosshair Offset Above Limit”, „Field: New Trunnion Axis Error Above Limit”, „Field: New Collimation Error Above Limit”, „Field: Unknown”, „Field 5: Timeout”.

Co oznacza komunikat „Narzędzie nie mogło się skalibrować”

Komunikat „Narzędzie nie mogło się skalibrować” to ostateczny komunikat awaryjny wyświetlany, gdy instrument nie jest w stanie pomyślnie zakończyć cyklu kalibracji.

W przeciwieństwie do bardziej szczegółowych komunikatów (takich jak Narzędzie jest niestabilne lub Narzędzie jest zbyt pochylone, aby się wypoziomować), ten komunikat oznacza:

Proces kalibracji nie mógł osiągnąć ważnego lub wiarygodnego wyniku, bez względu na konkretną przyczynę.

W tym momencie instrument celowo przerywa kalibrację, aby zapobiec niedokładnej geometrii, i może wymagać ponownego uruchomienia przed kolejną próbą.

Dlaczego wiele problemów może prowadzić do tego komunikatu

Ten komunikat może pojawić się na wiele różnych wewnętrznych sposobów, w tym:

• Przekroczenia czasu kalibracji
• Wyniki kalibracji poza dopuszczalnymi granicami
• Tymczasowe błędne lub niezdefiniowane stany wewnętrzne
• Nieznane lub nieoczekiwane warunki
• Eskalacje z kalibracji pochylenia lub kalibracji w terenie, których nie udało się rozwiązać automatycznie

Chociaż wewnętrzna przyczyna może się różnić, podstawowy wymóg jest zawsze taki sam:

Instrument musi być fizycznie stabilny, prawidłowo wypoziomowany, niezakłócony i znajdować się w czystym środowisku optycznym, zanim kalibracja może się powieść.

Gdy nie można tego podstawowego warunku spełnić na czas, kalibracja zostaje przerwana, a pojawia się ten komunikat.

Dlaczego narzędzie zatrzymuje się zamiast „przebijać się dalej”

Kalibracja to proces, podczas którego instrument weryfikuje i aktualizuje swoją wewnętrzną geometrię:

• Wyrównanie osi (oś pionowa, oś pozioma/trunnion oraz oś optyczna muszą być wyrównane: obrót w lewo/prawo, obrót w górę/w dół oraz linia, wzdłuż której faktycznie patrzy teleskop)
• Centrowanie optyczne (czy celownik krzyżowy, obraz kamery, optyka śledzenia pryzmatu oraz wiązka EDM (lasera) są wszystkie wyrównane do tej samej prawdziwej osi optycznej teleskopu)
• Relacje enkoderów (jak enkodery kątów poziomego i pionowego odnoszą się do teleskopu i osi, aby zapewnić dokładne i powtarzalne obroty)
• Limity kompensacji (granica, przy której system nie będzie już próbował kompensować, ponieważ nie byłoby to wiarygodne)

Gdy osie są poprawnie wyrównane, obrót teleskopu odbywa się wokół prawdziwego środka ruchu, odczyty poziome są takie same niezależnie od kierunku celowania, odczyty pionowe zgadzają się po odwróceniu teleskopu „do góry nogami”, a geometria zachowuje się symetrycznie.

Gdy optyka jest wycentrowana, miejsce celowania przez teleskop i kamerę będzie takie samo jak miejsce zmierzone (gdzie trafia wiązka EDM). Ponadto optyka śledzenia pryzmatu, gdy jest wycentrowana na pryzmacie, również wskaże miejsce, w które trafia wiązka EDM podczas pomiaru.

Gdyby kalibracja była dozwolona do zakończenia mimo złych warunków:

• Geometria pionowa mogłaby być niepoprawna
• Błędy wysokości mogłyby rosnąć wraz z odległością
• Pomiary mogłyby stracić powtarzalność (ten sam punkt zmierzony dwukrotnie pojawiłby się w różnych miejscach)
• Mogłaby nastąpić utrata dokładności bez ostrzeżenia

Zamiast ryzykować ciche niedokładności, narzędzie zatrzymuje się wcześniej i wyraźnie.

Najlepsza metoda rozwiązania: reset i ponowne ustalenie dobrych warunków

Krok 1: Wyłącz i włącz narzędzie

Jeśli komunikat nakazuje ponowne uruchomienie:

• Wyłącz narzędzie
• Odczekaj kilka sekund
• Włącz je ponownie

To usuwa tymczasowe stany i przygotowuje system do czystej próby kalibracji.

Krok 2: Potwierdź, że narzędzie jest mechanicznie wypoziomowane

Przed ponowną próbą kalibracji:

• Dostosuj nogi statywu tak, aby głowica była blisko poziomu. W razie potrzeby użyj ręcznie regulowanego tribrachu, takiego jak POAW 71.
• Używaj śrub poziomujących ostrożnie — dąż do komfortowego zakresu, nie tylko „ledwo wycentrowanego”

Kompensacja pochylenia nie zastępuje prawidłowego mechanicznego wypoziomowania.

Krok 3: Zapewnij stabilną instalację

Upewnij się, że:

• Narzędzie stoi na solidnym podłożu
• Nie ma drgań spowodowanych krokami, wiatrem, maszynami ani elastycznymi powierzchniami
• Stoisz z dala podczas trwania kalibracji

Nawet subtelny ruch może spowodować zatrzymanie kalibracji lub przekroczenie czasu.

Krok 4: Sprawdź, czy nic nie jest zablokowane

Upewnij się, że:

• Żadne obiekty nie przesłaniają teleskopu (takie jak mgła wewnątrz soczewki lub brud)
• Lustra i soczewki są czyste
• Żadne osłony, akcesoria ani zanieczyszczenia nie przeszkadzają w ruchu lub optyce

Krok 5: Kontroluj warunki oświetleniowe (szczególnie podczas kalibracji w terenie)

Jeśli pracujesz w pomieszczeniu lub na zewnątrz w jasnych warunkach:

• Unikaj odblaskowych powierzchni pod narzędziem
• Zablokuj silne światło słoneczne lub oświetlenie od dołu
• Wyłącz lampy robocze świecące w górę
• W razie potrzeby zacień lub przyciemnij obszar pod instrumentem

Optyka kalibracyjna jest bardziej wrażliwa na światło rozproszone niż podczas normalnych pomiarów.

Krok 6: Powtórz kalibrację

Po poprawieniu warunków:

• Powtórz kalibrację
• W większości przypadków kalibracja zakończy się normalnie po przywróceniu podstawowych warunków

Czego ten komunikat nie oznacza

Komunikat „Narzędzie nie mogło się skalibrować” nie wskazuje automatycznie na:

• Awarię sprzętu
• Trwałe uszkodzenie
• Potrzebę serwisu instrumentu

W większości przypadków odzwierciedla warunki sytuacyjne, które uniemożliwiają bezpieczne zakończenie kalibracji.

Kiedy eskalować

Jeśli ten komunikat:

• Pojawia się wielokrotnie w dobrze kontrolowanych warunkach
• Utrzymuje się po ponownym uruchomieniu, starannym wypoziomowaniu, stabilizacji i czystej optyce
• Występuje na płaskim, stabilnym podłożu przy dobrym oświetleniu

Wówczas odpowiednie jest skontaktowanie się z pomocą techniczną lub serwisem.

Ostateczne przypomnienie

Ten komunikat istnieje, aby chronić integralność pomiarów.

Poprzez zresetowanie narzędzia i ponowne ustalenie dobrych warunków fizycznych, geometrycznych i optycznych dajesz instrumentowi to, czego potrzebuje, aby poprawnie zakończyć kalibrację i utrzymać wiarygodność swoich pomiarów.
