Aplikacja Surface Layout służy do pomiaru pionowej odległości między mierzonym punktem a powierzchnią odniesienia na podstawie trójwymiarowego rysunku CAD. Informacje te pomagają określić pionową odległość do pożądanej wysokości powierzchni.
Aby korzystać z aplikacji Surface Layout, narzędzie musi być ustanowione. Ustanowienie musi być wykonane z włączoną wysokością. Więcej informacji można znaleźć w artykułach Stationing oraz Station Height.
Poniżej znajduje się pomocny film pokazujący działanie aplikacji:
Jak korzystać z aplikacji Surface Layout
- Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na tablecie.
-
Otwórz aplikację: Otwórz aplikację Surface Layout z ekranu głównego lub z menu bocznego w widoku CAD.
- Jeśli aplikacja nie jest dostępna na ekranie głównym, wybierz Dodaj skrót i dodaj aplikację Surface Layout.
- Wybierz pryzmat: Wybierz pryzmat, który będzie używany do pomiaru. Wysokość pryzmatu musi być również wprowadzona, wybierając wartość wysokości obok wyboru pryzmatu i dostosowując ją odpowiednio.
-
Przesuń pryzmat do punktu, dla którego należy ocenić wysokość względem powierzchni.
- Aplikacja oblicza różnicę wysokości między mierzonym punktem a powierzchnią odniesienia.
-
Odczytaj różnicę wysokości: Wyświetlana wartość wskazuje, jak daleko mierzony punkt znajduje się powyżej lub poniżej powierzchni.
- Wartość dodatnia oznacza, że punkt jest powyżej powierzchni
- Wartość ujemna oznacza, że punkt jest poniżej powierzchni
- Informacje te pomagają określić pionową odległość do pożądanej wysokości powierzchni.
Ikona skrótu aplikacji Surface Layout:
Wybór aplikacji Surface Layout z menu bocznego w widoku CAD:
Wybór pryzmatu i ustawianie wysokości:
Inteligentny wybór powierzchni: HCL rozpoznaje, gdy Twoja lokalizacja przemieszcza się z jednej powierzchni 3D na inną i automatycznie:
Jak korzystać z funkcji Inteligentnego wyboru powierzchni
Opcja Inteligentny wybór powierzchni jest dostępna po prawej stronie ekranu.
Po włączeniu aplikacja automatycznie wybiera i podświetla powierzchnię używaną jako odniesienie wysokości bezpośrednio w widoku CAD.
Po wyłączeniu powierzchnia odniesienia musi być wybrana ręcznie, dotykając żądaną powierzchnię na rysunku 3D.
Zaleca się pozostawienie włączonej funkcji Inteligentnego wyboru powierzchni, ponieważ upraszcza to obsługę i zmniejsza ryzyko wybrania niewłaściwej powierzchni.

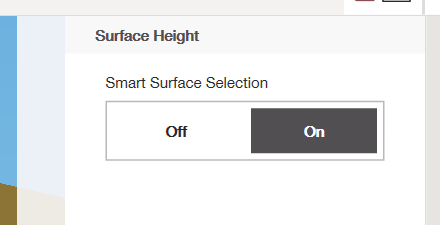

Opcja Inteligentnego wyboru powierzchni:
Przykłady użycia aplikacji Surface Layout
Aplikacja Surface Layout jest powszechnie używana do kontroli wysokości i zadań weryfikacyjnych podczas prac wykopowych, niwelacji i instalacji.
Przykład 1: Określenie głębokości wykopu
Surface Layout może być użyta do określenia, jak głęboki wykop jest potrzebny, aby osiągnąć zaprojektowaną powierzchnię.
- Zmierz aktualny punkt terenu
- Odczytaj różnicę wysokości względem powierzchni odniesienia
- Użyj wartości do określenia głębokości wykopu
Jest to przydatne przy fundamentach, rowach i przygotowaniu płyty.
Przykład 2: Weryfikacja wysokości betonu lub zasypki
Po ułożeniu materiału aplikacja może służyć do weryfikacji wysokości.
- Zmierz wykończoną powierzchnię
- Porównaj mierzony punkt z powierzchnią projektową
- Określ, czy potrzebna jest dodatkowa ilość materiału lub czy nadmiar należy usunąć
Przykład 3: Wyrównywanie terenu
Przy przygotowaniu równej powierzchni:
- Zmierz wiele punktów na całym obszarze
- Porównaj różnice wysokości względem tej samej powierzchni odniesienia
- Zidentyfikuj wysokie i niskie miejsca wymagające korekty
Pomaga to w uzyskaniu jednolitego i równego przygotowania powierzchni.
Przykład 4: Sprawdzanie elementów zainstalowanych względem powierzchni
Zainstalowane elementy, takie jak kotwy, tuleje lub płyty, można sprawdzić względem powierzchni projektowej.
- Zmierz zainstalowany element
- Odczytaj różnicę wysokości względem powierzchni odniesienia
- Zweryfikuj, czy element spełnia wymagania wysokościowe
Przykład 5: Praca z wieloma powierzchniami w modelu 3D
W modelach zawierających wiele powierzchni na różnych wysokościach:
- Użyj Inteligentnego wyboru powierzchni, aby automatycznie odwołać się do zamierzonej powierzchni
- Wyłącz Inteligentny wybór powierzchni, gdy konieczne jest ręczne wybranie innej powierzchni
Pozwala to na elastyczną obsługę złożonych rysunków 3D.
