Primeiramente, se você precisar de ajuda com teoria de pontos de controle ou tópicos de precisão, por favor veja abaixo:
- Entendendo o que são pontos de controle e sua importância: por favor veja este artigo
- Entendendo os melhores arranjos de pontos de controle em canteiros de obras: por favor veja este artigo
- Entendendo tópicos de estabilidade para precisão da estação total: por favor veja este artigo
- Entendendo como solucionar problemas com pontos de controle ruins: por favor veja este artigo.
Vídeo: Como Verificar se você tem Pontos de Controle
Vídeo: Como Realizar o Estacionamento de Pontos de Controle
Certifique-se de que seus dados de pontos de controle foram importados corretamente
Antes de tentar estacionar sua unidade usando pontos de controle, você deve primeiro ter importado ou criado manualmente as coordenadas dos seus pontos de controle no seu controlador. Por favor, certifique-se de que seus dados tenham os pontos de controle corretamente identificados.
Uma maneira fácil de verificar se você tem pontos de controle nos seus dados prontos para serem usados no estacionamento é ir para a visualização CAD no seu tablet:
Então, abra sua lista de pontos pelo menu lateral:

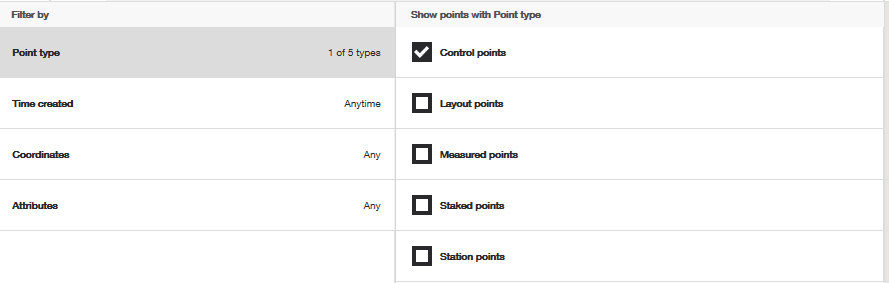

Em seguida, filtre apenas os pontos de controle pressionando o ícone de filtro no topo da lista de pontos e clicando na marca de seleção verde:

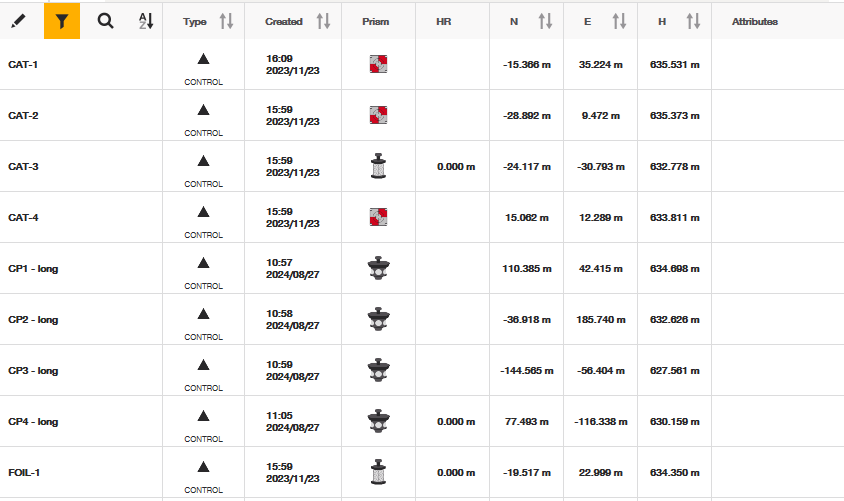

Por fim, veja o que resta na sua lista de pontos e verifique se as informações estão corretas. Pontos de Controle aparecerão como triângulos no seu conjunto de dados. Eles serão pontos em coordenadas específicas nos seus dados, e o software pode até ter um tipo específico de prisma associado a eles, dependendo de como os pontos de controle foram estabelecidos nos dados.
Se algum dos seus dados de pontos de controle parecer incorreto, por favor consulte este artigo para solucionar problemas com sua equipe. Lembre-se, controle incorreto levará a um layout incorreto. Se seus pontos de controle simplesmente não estiverem identificados como ponto de controle na sua lista de pontos, é fácil editar sua lista de pontos e recategorizar qualquer ponto que você precise como ponto de controle.
Prepare-se adequadamente para trabalhar com alturas (se aplicável)
Se trabalhar com dados de altura (em vez de apenas 2D) for importante para você neste projeto, recomenda-se que leia este artigo para garantir que você entenda como estacionar com alturas. Ele explicará tópicos como altura da régua, altura do marco de referência e altura do estacionamento.
Abra o Aplicativo de Estacionamento de Pontos de Controle

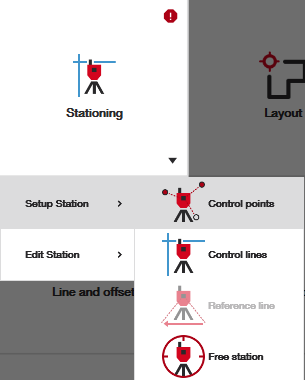

Quando você tiver confirmado que seus dados estão corretos no controlador, navegue até o aplicativo de estacionamento de pontos de controle na sua tela inicial.
Selecione seus Pontos de Controle e Meça
Esta etapa é simples, pois você está apenas medindo o que está disponível para você, mas há três coisas principais para lembrar antes de medir oficialmente seus pontos de controle:
- Certifique-se de que o ponto de controle correto está selecionado
- Certifique-se de que o prisma ou tipo de alvo correto está selecionado
- Certifique-se de que a estação total está mirando no ponto de controle selecionado
Se qualquer uma das três coisas acima estiver incorreta, você não obterá medições precisas dos pontos de controle e, portanto, não terá um estacionamento preciso para o layout.

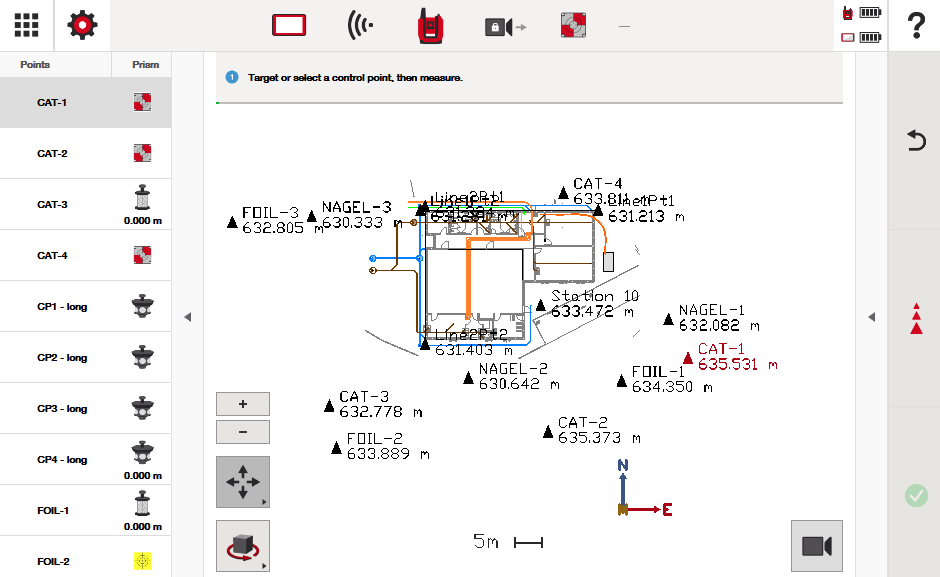

Para selecionar um ponto de controle, você pode selecioná-lo na lista lateral de pontos ou simplesmente tocar no ponto de controle diretamente na visualização CAD:

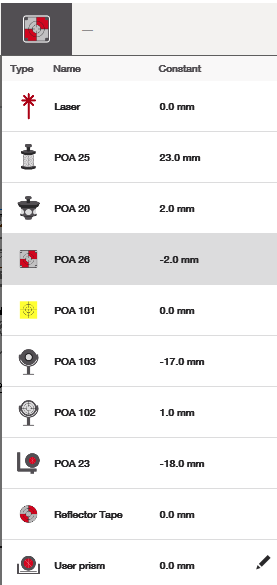

Se o alvo no topo da tela estiver incorreto, por qualquer motivo, altere para o tipo de alvo associado ao ponto de controle que você está medindo:
Se você acreditar que pode ter medido o ponto incorreto, não se preocupe. Você sempre pode voltar e medir novamente qualquer ponto de controle durante este processo antes de aceitar um estacionamento. Basta selecionar esse ponto de controle novamente e medir novamente.
Analise seus Dados Medidos para Controle
Observe a área de layout recomendada com base na sua tolerância

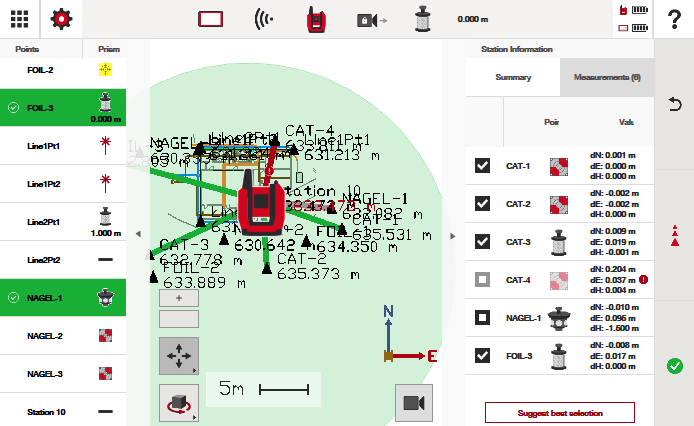

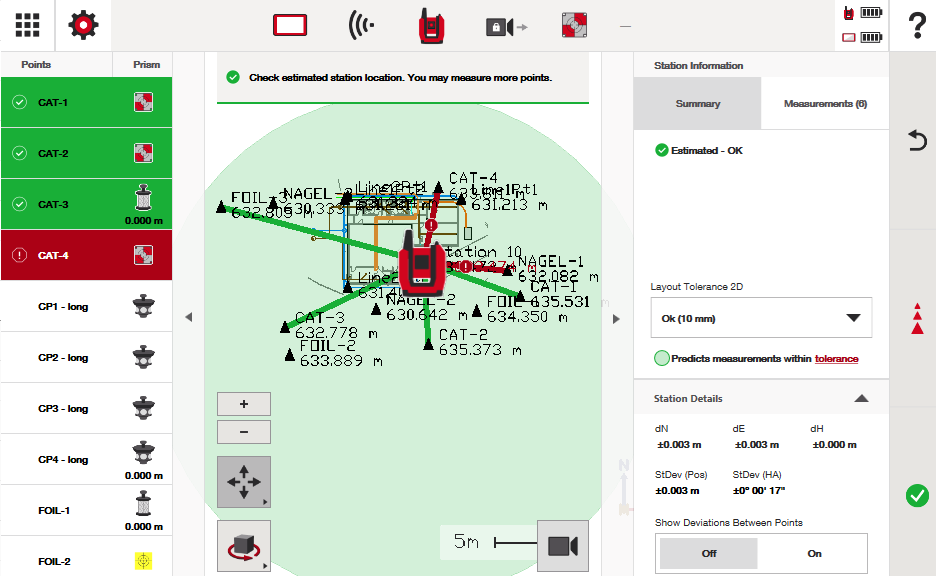

Após medir cada ponto de controle, você notará que eles ficarão verdes ou vermelhos, dependendo das configurações de tolerância. Por favor, veja este artigo para entender o que é a configuração de tolerância. Você sempre pode ajustar sua configuração de tolerância na janela à direita.
Se você vir pontos vermelhos, sabe que o ponto foi medido com um erro maior do que sua configuração de tolerância. Se estiver verde, foi medido com um erro dentro da sua configuração de tolerância. Estes são sinais visuais para ajudar você a identificar onde podem estar os problemas.
Você também verá um círculo verde de tolerância. Este, também, é baseado na sua configuração de tolerância. O círculo verde indicará a área de layout na qual você pode ter confiança para realizar o layout no nível de precisão definido pela sua tolerância de layout. Veja este artigo para mais informações sobre como este círculo verde pode ser útil para você.
Encontre os melhores pontos de controle recomendados na aba de medições

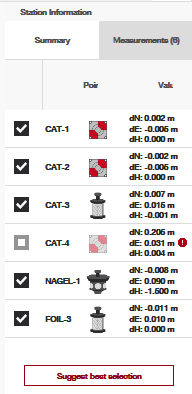

Ao abrir a aba de medições, você verá os dados dos pontos de controle que você mediu, como no exemplo abaixo:
As informações do valor de desvio mostram quanto o software teve que ajustar o ponto da sua localização medida para fazê-lo encaixar no design que o arquivo digital buscava. Note que para o ponto "CAT-4," foi impossível usá-lo no cálculo do estacionamento. Este ponto, em relação aos outros pontos medidos, foi impossível de encaixar realisticamente conforme o design indicava. Este ponto estava muito fora da medição projetada (pelo menos 200 mm) para sequer ser considerado.
Note que você pode selecionar manualmente os pontos de controle que deseja usar como parte do cálculo do seu estacionamento, ou pode clicar em "Sugerir melhor seleção" para que o software encontre os pontos ótimos para usar que parecem ser os mais precisos.
Note que quando clicamos em "sugerir melhor seleção," o software encontrou os pontos de controle que poderiam ser usados com a menor quantidade de ajustes necessários. Ele removeu "NAGEL-1" do cálculo, dando o maior círculo de layout possível de acordo com sua tolerância.
Novamente, você pode clicar manualmente nos pontos que prefere usar no seu cálculo; o usuário final sempre tem controle quando se trata de layout.
Observe os desvios entre os pontos

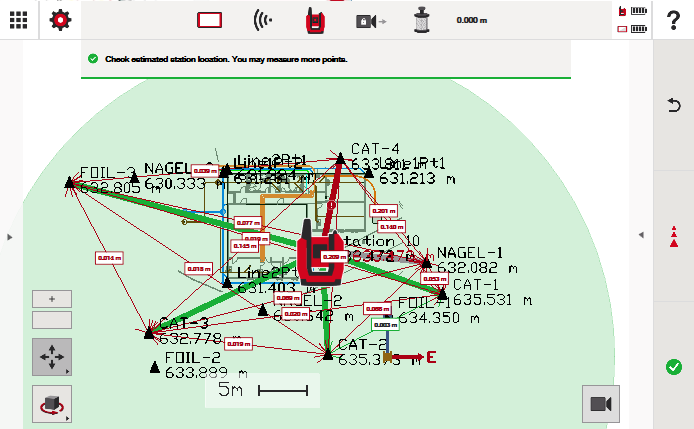

No canto inferior direito da tela, em "Detalhes do Estacionamento," você verá a opção de ativar "desvios entre pontos."
Isto é extremamente conveniente para inspecionar se os pontos de controle que você mediu são precisos em relação ao design.
Note que o software mostrará o quão distantes os pontos estão entre si com base na distância horizontal esperada que o design exige, economizando seu tempo de ter que verificar esses desvios de outra forma.
Pressione a marca de seleção verde quando estiver satisfeito com seus resultados
Simplesmente pressione a marca de seleção verde no canto inferior direito da tela quando estiver satisfeito com seus resultados de estacionamento. Sua unidade principal agora receberá uma coordenada específica, representando onde ela está localizada no canteiro de obras. Ela saberá sua localização e orientação, pronta para guiá-lo em suas aplicações.
Avisos possíveis
Por favor, tenha os seguintes pontos em mente ao fazer medições:

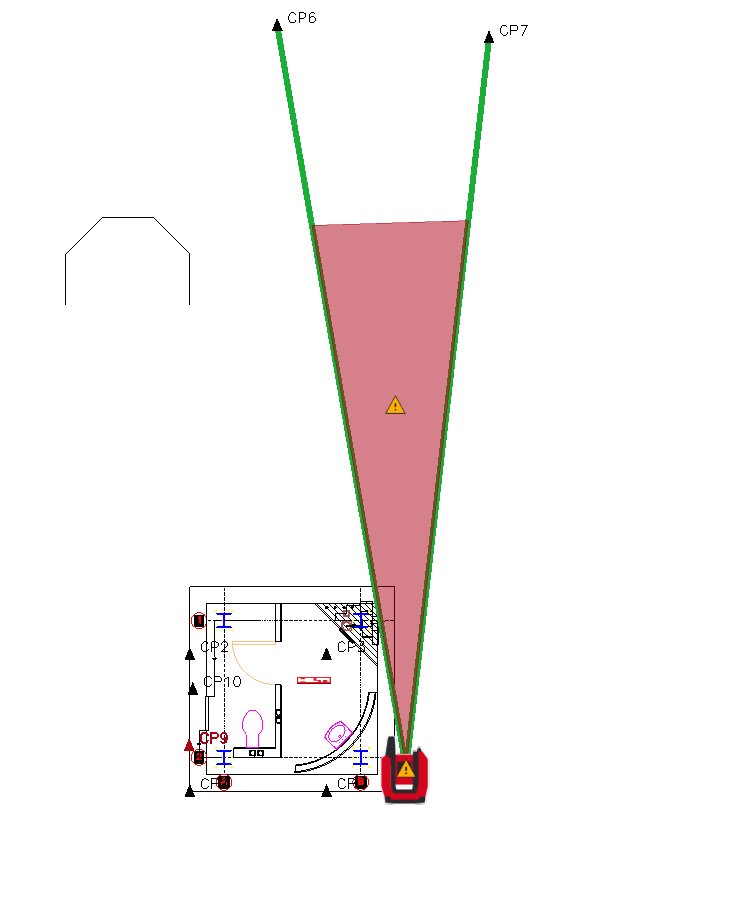

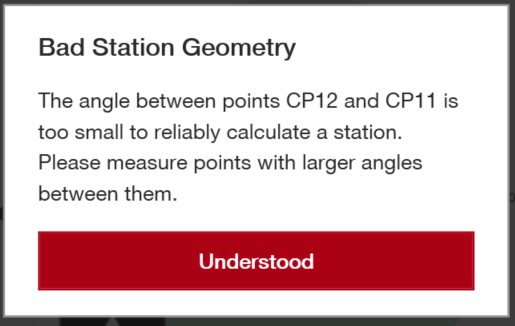

1. Se o ângulo entre os pontos de controle medidos for muito pequeno, o HCL exibirá uma mensagem de aviso e recomendará medir pontos com um ângulo maior entre eles. Este aviso também é indicado na visualização CAD, onde o ângulo medido é destacado em vermelho.

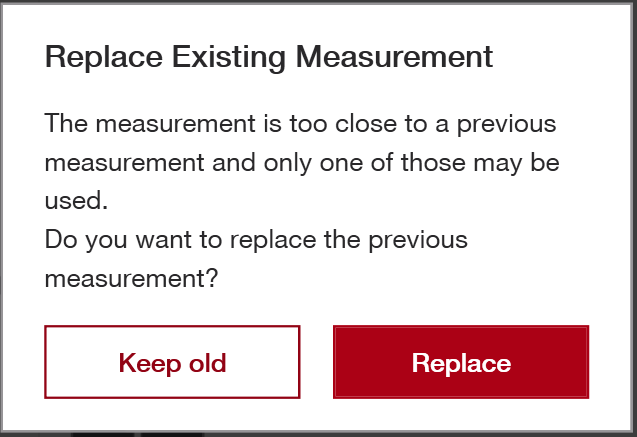

2. Se dois pontos medidos estiverem localizados muito próximos um do outro, ou até na mesma posição, o HCL solicitará que você substitua a medição existente ou a mantenha. Como as medições são essencialmente idênticas, uma dessas opções deve ser selecionada antes de continuar; o aviso não pode ser ignorado.
