如何进行基准线放样定位

基准线放样定位演示

基准线放样定位的目的

基准线放样定位的目的与自由放样非常相似。它允许您在不使用导入的控制点的情况下开始测量和记录现有条件。

然而，基准线放样定位的不同之处在于，放样站点是基于您在放样过程中测量的一条线来确定其坐标位置。这意味着您测量的对象的坐标位置将相对于您放样时使用的那条线。因此，如果您需要将测量结果参考回特定线并保持相对于该线的坐标系统，基准线放样定位可能非常适合您。

请注意，默认情况下，放样完成后应用程序将启动线形布置，但您准备好后可以继续使用其他应用程序——下面会详细说明。

在进行基准线放样定位之前，您需要一个空白项目（没有现有的坐标信息，如点或CAD文件）。软件会提示并帮助您确认这一点。

如上所述，基准线放样定位的核心用途是对现有现场条件进行竣工测量，特别是基于您建立的特定线来引导您。这些竣工测量随后可以用于多个目的：

1. 准备数字设计以适应竣工条件
2. 排查竣工条件，将其与您的数字控制点设置进行比较
3. 对预先布置的对象执行质量控制

鉴于其便利性，您很可能还会发现该放样设置的独特使用场景。

何时不应使用基准线放样定位？

如果您获得了特定坐标系统内的现有控制点来工作，基准线放样定位可能不是您需要的放样选项。您最好先尝试通过控制点进行放样，然后再考虑使用基准线放样定位。

请记住，控制点在设计中有具体的坐标。当您按设计要求在坐标上放样时，全站仪测量也可以直接与数字设计对齐。

基准线放样定位适用于您可以基于自己选择的特定线创建坐标系统，并且该系统可独立于特定数字图纸使用的情况。

操作步骤1：创建空白项目

只需打开项目应用程序并创建新项目——确保不要导入任何点或CAD文件。确保这是您正在使用的活动项目。

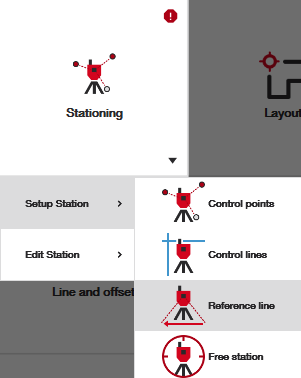

操作步骤2：点击“基准线放样定位”

确定活动的“空白”项目后，您可以在主屏幕点击“基准线放样定位”。

操作步骤3：确定您的基准线

在现场确定一条您希望作为本次放样基准线的线。

软件会将您在该线测量的第一个点视为您创建项目的“0,0”坐标。您测量的第二个点将作为坐标系统的“北向”方向，代表CAD图纸中的(0,N)位置。

例如——假设我测量了第一个点（自动保存为图纸的(0,0)坐标位置），然后测量了一个距离10米的点。自动地，该第二个点会在平板电脑中的图纸上保存为(0,10)位置。

如果我使用这些坐标，所有点的位置都将相对于该坐标系统。例如，如果我测量一个点，它位于基准线右侧1米，且距离(0,0)起点“北向”2米，则我记录的点坐标为(1,2)。

随着您自行练习基准线放样定位，您会逐渐理解坐标系统的工作方式。但在此步骤，只需找到您想测量的线，并确定该线上的哪个点将代表您的“起点”或“(0,0)”点。

操作步骤4：测量基准线上的位置

如上所述，继续测量您选择的线。软件会指导您测量第一点和第二点，如下截图所示。始终确保您的目标类型正确（棱镜/激光），具体取决于您的测量方式。

您的第一个点将自动保存为“BL 1”（建筑线1），第二个点保存为“BL 2”（建筑线2）。如果需要重新设置图纸上“0”北向值的起点，您也可以选择测量第三个点“BL 3”（建筑线3）。大多数使用场景下很少需要测量BL3，但如果需要，依然是一个选项。以下截图展示了该放样过程的界面。

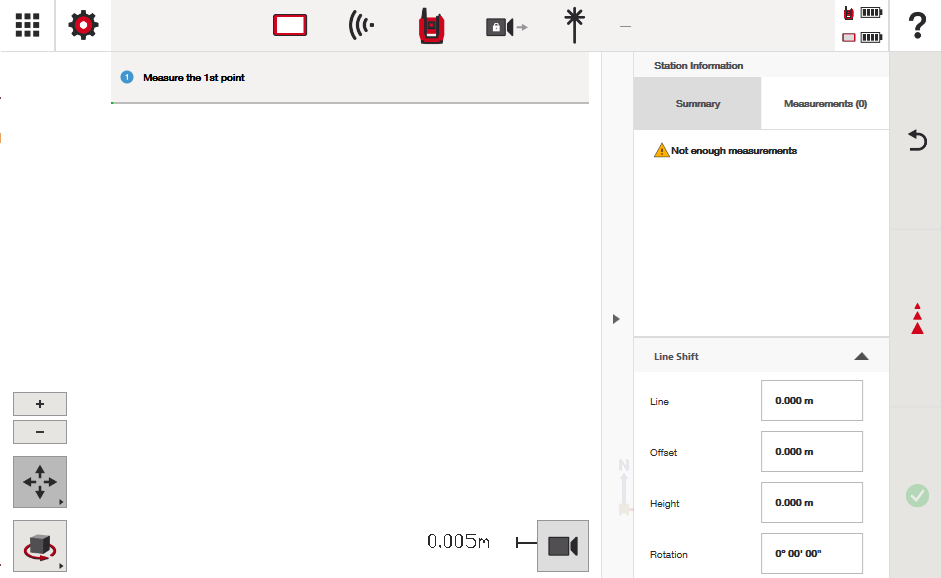

提示您测量第一个点：

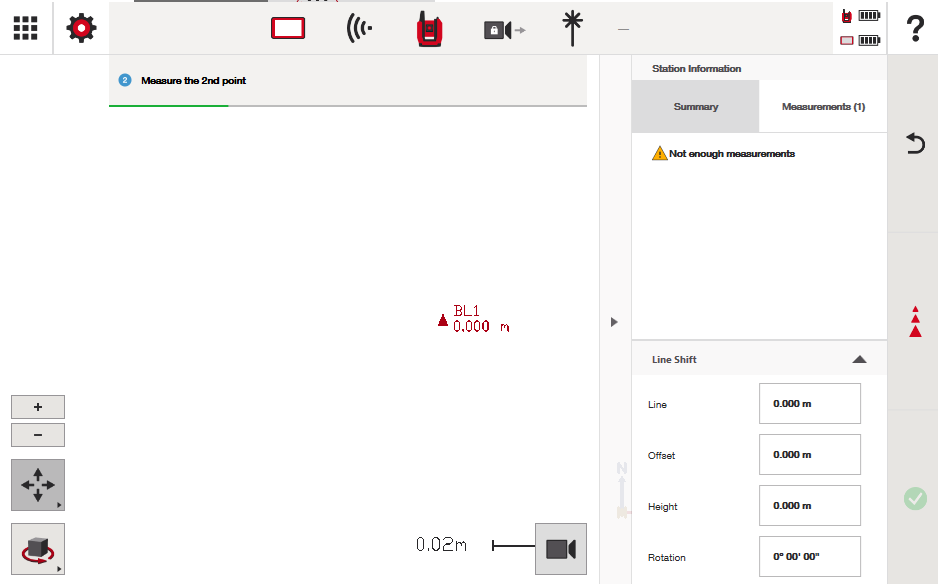

提示您测量第二个点：

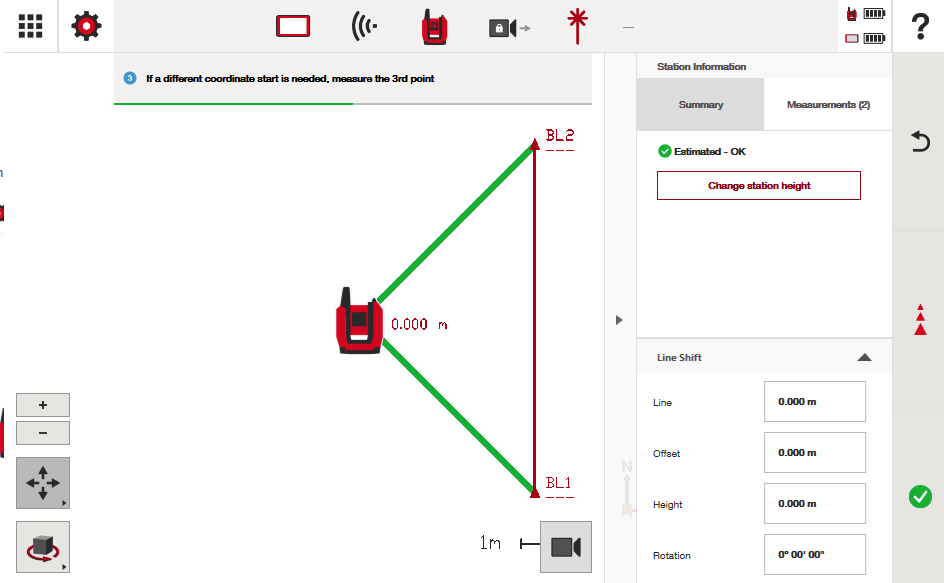

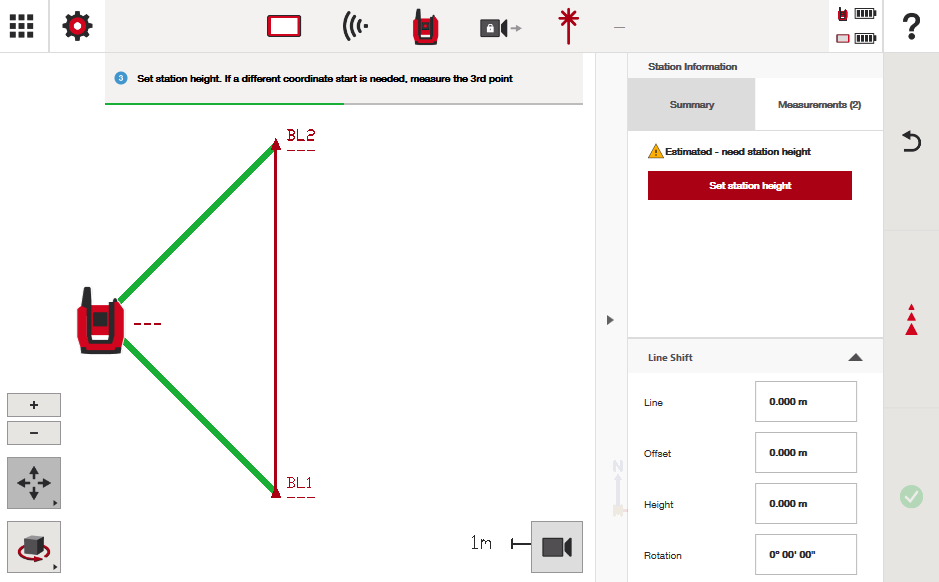

提示显示当前设置，要求您设置站点高度（如果关闭高度功能，则不需要）：

提示您测量第三个点以“重置”基准线的起始北向位置（如果您希望BL1作为项目的“0”北向位置，则无需此步骤，可跳过）：

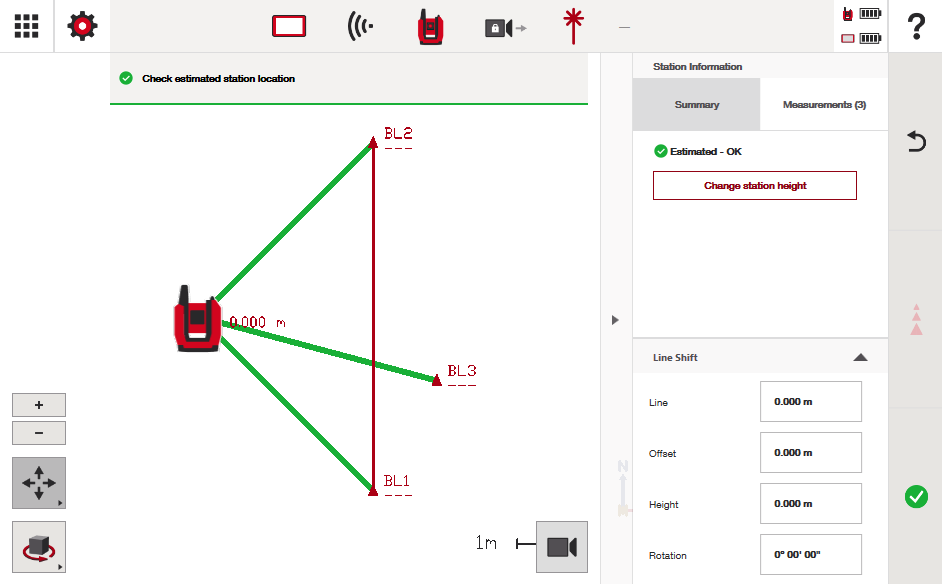

显示第三个点测量位置的示意图，供参考——该点将保存到您的点列表中：

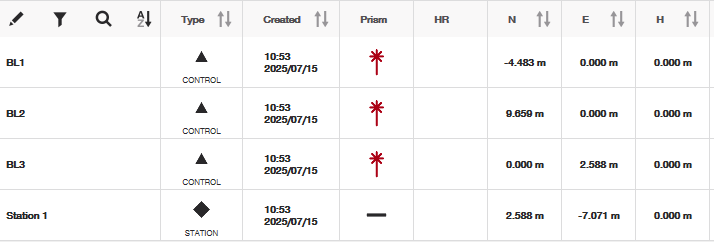

注意，如果接受上述放样，BL3的“北向”位置将成为项目的“0”北向点，而BL1将保持项目的“0”东西向点位置：

操作步骤5：设置站点高度（如有需要）

如果您需要处理高度，您必须设置站点高度。有关如何设置站点高度的更多帮助，请参见本文。不过，只需点击右侧“摘要”标签下的“设置站点高度”按钮，软件将引导您完成该过程。

如果不处理高度，只需点击顶部的设置齿轮关闭高度功能（如果需要，也可开启）。关闭高度功能后，站点高度步骤也不会出现。

注意，如果您在此过程中设置了站点高度，若有错误，始终可以返回进行调整。您可以在放样过程中调整，或在完成放样后从主屏幕点击编辑站点高度按钮进行调整。以下是相关截图：

操作步骤6：执行线偏移（如有需要）

虽然不常见，但如果您认为适合您的设置，可以执行线偏移。此步骤会调整线形布置应用在您完成放样后引导的位置。请记住——此放样方法之后紧跟的应用是线形布置。本文讨论“线形布置”时也提到了线偏移，供参考。

以下截图展示了线的各种偏移示例。

在每个示例中，我要求软件将原始测量线偏移到新位置——BL1和BL2的官方坐标位置保持不变，但线形布置应用在完成放样后引导的线会根据偏移变化。偏移后的“新”线由BL1'和BL2'点标签表示。

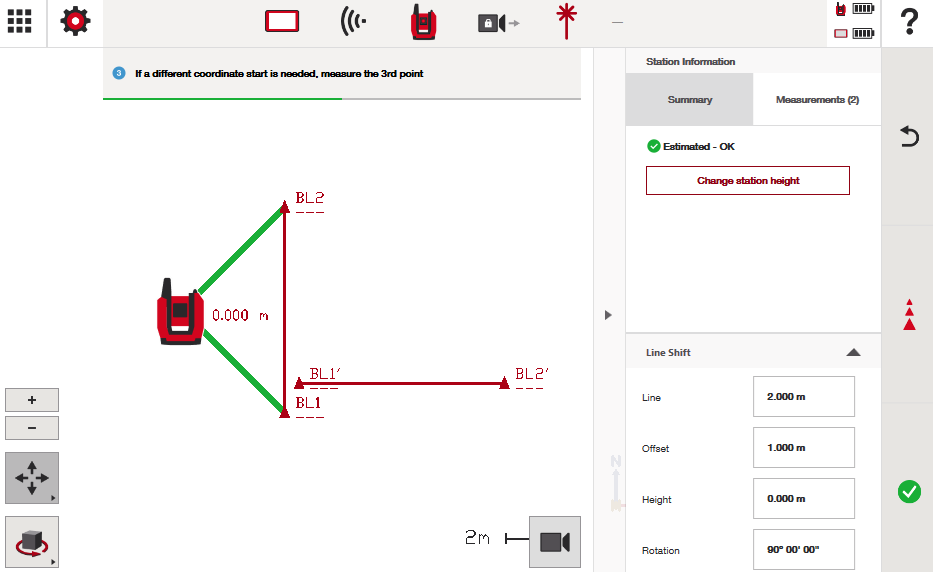

示例1：线向北偏移2米，向东偏移1米，旋转90°。

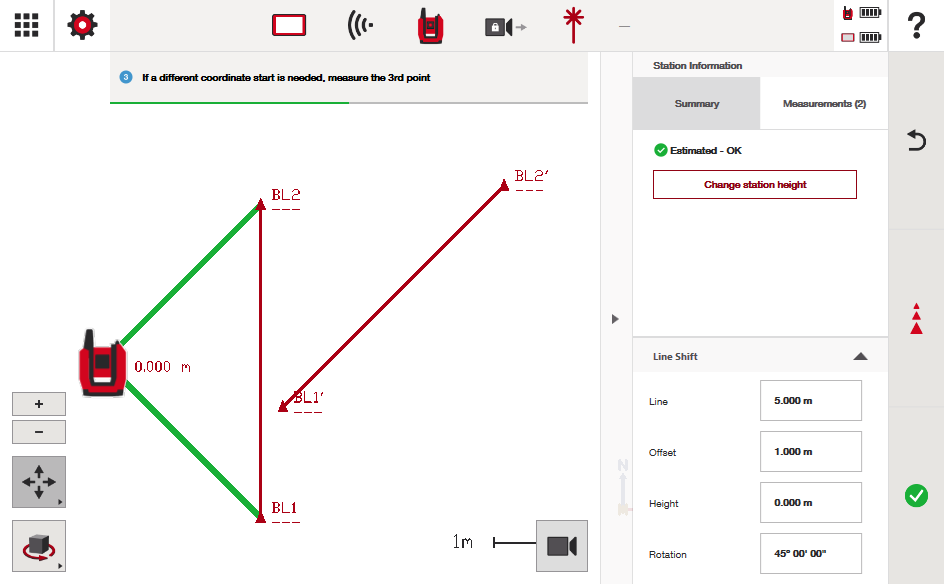

示例2：线向北偏移5米，向东偏移1米，相对于原始方向旋转45°。

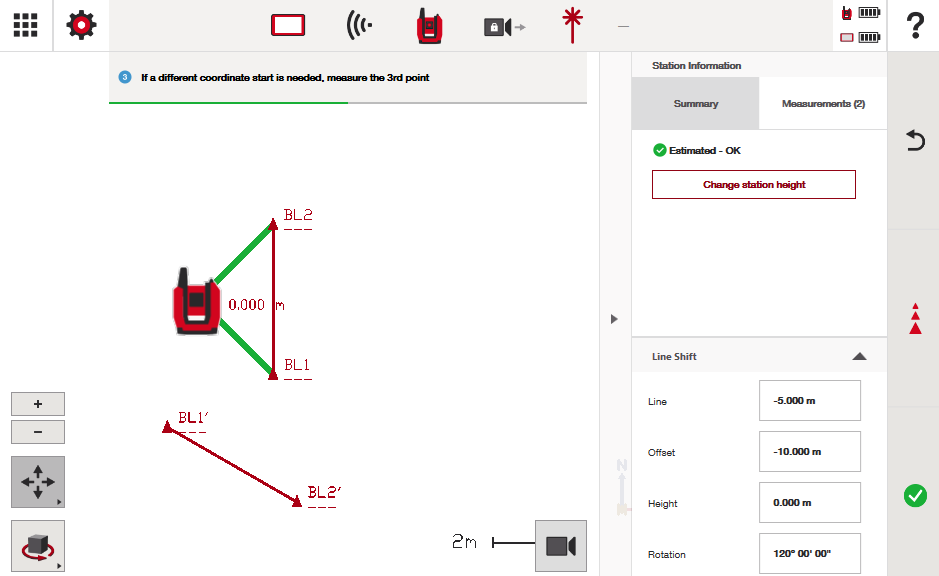

示例3：线向南偏移5米，向西偏移10米，相对于原始方向旋转120°。

再次强调，您很少会使用线偏移，但如果您希望软件基于与测量线不同的线引导您，使用“线偏移”是一个很好的选择。通过练习，您会学会如何在实际情况中最佳使用此功能。如果放样后忘记偏移线，想要偏移，也可以回到线形布置应用重新创建您想布置的线。

操作步骤7：开始您的测量应用

您的放样已建立，坐标位置基于您测量的线。现在您可以开始执行各种应用，特别是在工地上测量和记录竣工条件。

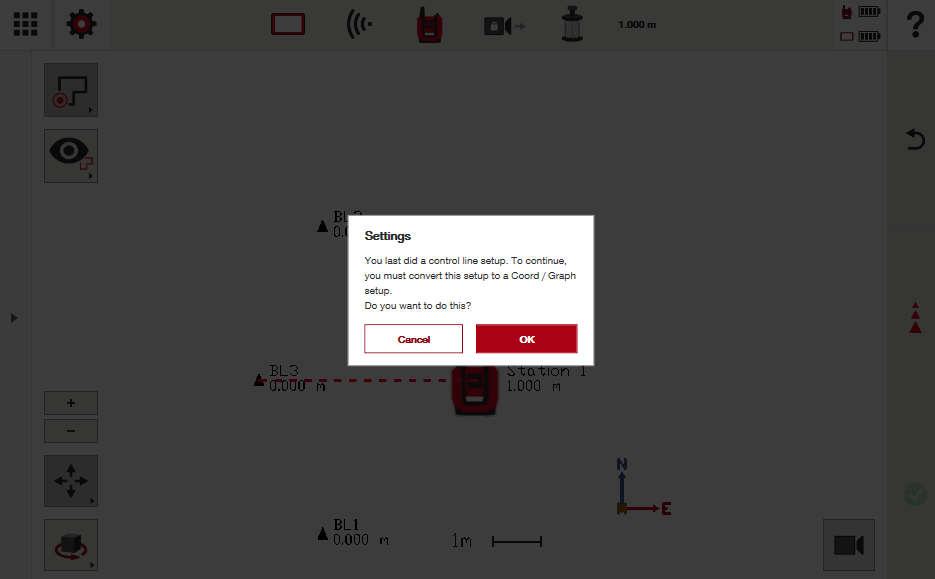

请注意，如果您退出线形布置应用，工具会警告您正在从“控制线”设置转到“坐标/图形”设置——这意味着如果您将来打算重新放样此项目，您需要实际控制点。

如果您仅使用基准线放样进行线形布置应用，且不打算再次使用该项目，则此警告不适用。但如果您打算稍后返回此设置，或执行除线形布置以外的操作，则需要建立控制点，以便将来再次放样此项目。

使用测量和记录应用是建立未来可用控制点的好方法。
