什么是偏差报告？

偏差报告是一种方便快捷的方式，用于识别您标定的点与设计的匹配情况。偏差报告有多种用途，但一个常见且非常有用的例子是用户在验证钢结构的锚栓位置时：嵌入的锚栓位置是否正确？在安装钢结构之前，可以生成一份报告，指出哪些锚栓在公差范围内，哪些超出公差范围。

以下是偏差报告其他常见的用途：

1. 质量保证和合规（获取竣工数据）
2. 早期错误检测（在问题扩大前进行修正）
3. 一般文档记录（跟踪进度）
4. BIM 集成（将竣工信息整合到数字设计中）

偏差报告演示

如何准备偏差报告

要生成偏差报告，首先您的文件中必须包含“标定”数据。

当您处于点布局状态，并在布置一个点后按下“测量”按钮时，即完成了标定数据的采集。随着每个点的“标定”，该点的标定数据会在后台保存，您可以通过偏差报告或导出一般点信息时导出这些数据。

请参阅这篇文章了解点布局（标定点），以及这篇文章了解如何导入和导出点信息的相关内容。

下面是您在点布局过程中必须按下的测量按钮，以确保获取标定数据：

如何导出偏差报告：

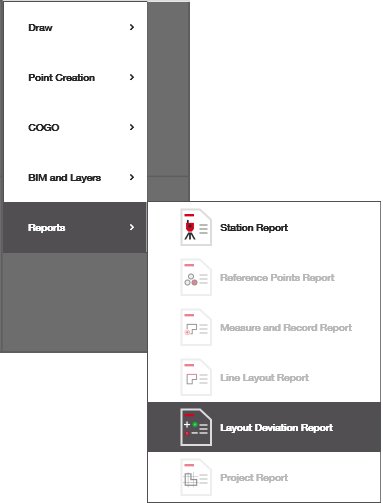

步骤 1：导航至报告标签页

在报告部分找到偏差报告导出选项：

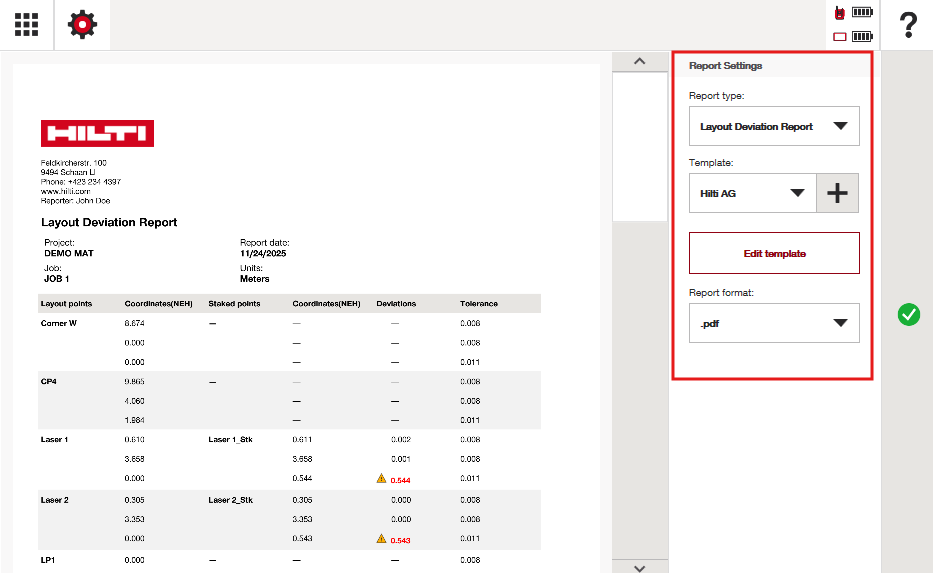

步骤 2：指定您偏好的模板

您可以编辑偏差报告的模板和导出类型

步骤 3：编辑模板（如有需要）

您可以点击“编辑模板”按钮，编辑偏差报告页眉和页脚中的信息：

步骤 4：导出偏差报告

只需点击绿色勾选按钮，直到您可以将偏差报告保存到平板电脑上您选择的位置。

如何理解偏差报告中的数据

数据被组织得便于快速发现错误：

• 标定的点在后缀中带有“_Stk”标记
• 布局点和标定点的坐标都很容易查找和比较
• 对于任何超出设计公差范围的标定点，会显示带黄色三角形的红色文本
  • 请参阅这篇文章了解什么是公差以及如何设置公差。
• 导出为 Excel 文件后，您可以根据需要调整和格式化数据。

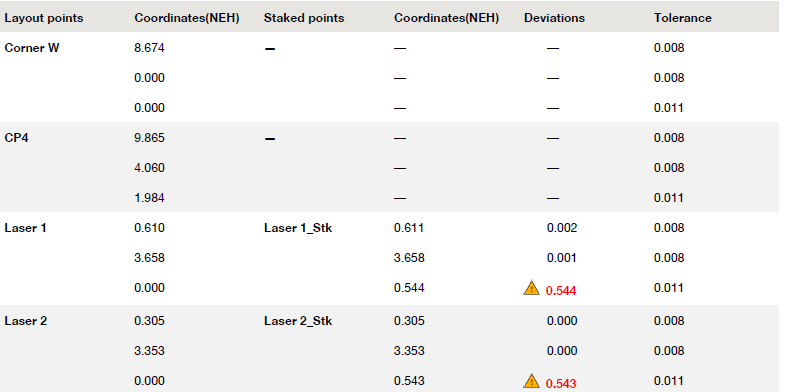

下方截图示例中，布局公差为 8 毫米，高度公差为 11 毫米。软件识别出我的标定点相较设计超出公差的错误：
