Værktøj kunne ikke kalibrere

Denne artikel forklarer, hvad der forårsager “Værktøj kunne ikke kalibrere”-meddelelsen og giver praktiske trin, du kan tage for at løse det, uanset om det blev udløst under tiltskalibrering eller feltkalibrering.

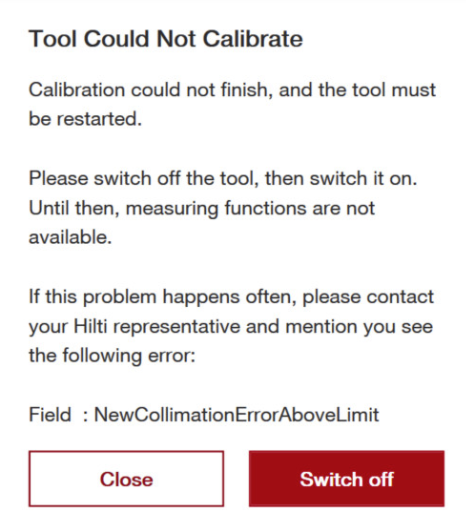

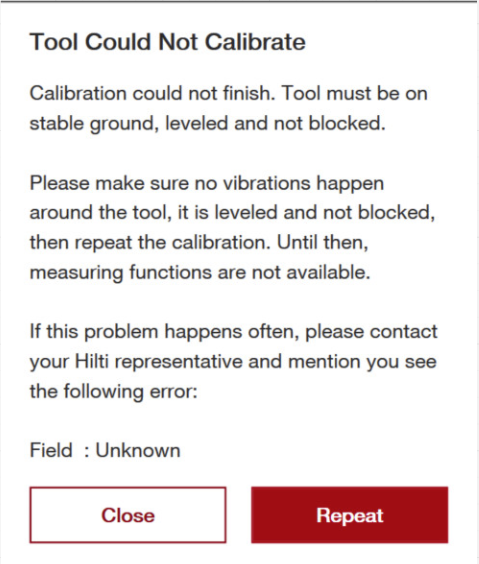

Underfejlkoder forbundet med denne fejl: "Tilt: Ukendt," "Tilt 5: Timeout," "Tilt 1: Generel undtagelse," "Tilt 11: Forkert tilstand," "Filed 11: Forkert tilstand," "Field 1: Generel undtagelse," "Field: Ny krydshårsoffset over grænsen," "Field: Ny trunnionaksefejl over grænsen," "Field: Ny kollimeringsfejl over grænsen," "Field: Ukendt," "Field 5: Timeout."

Hvad "Værktøj kunne ikke kalibrere" betyder

Meddelelsen “Værktøj kunne ikke kalibrere” er en endelig fallback-meddelelse, der vises, når instrumentet ikke er i stand til at fuldføre en kalibreringscyklus med succes.

I modsætning til mere specifikke meddelelser (såsom Værktøjet er ustabilt eller Værktøjet er for tiltet til at nivellere), betyder denne meddelelse:

Kalibreringsprocessen kunne ikke nå et gyldigt eller pålideligt resultat, uanset den specifikke årsag.

På dette tidspunkt stopper instrumentet med vilje kalibreringen for at forhindre unøjagtig geometri, og det kan kræve en genstart, før du prøver igen.

Hvorfor flere problemer kan føre til denne meddelelse

Denne meddelelse kan nås gennem mange forskellige interne veje, herunder:

• Kalibreringstimeouts
• Kalibreringsresultater uden for acceptable grænser
• Midlertidige forkerte eller udefinerede interne tilstande
• Ukendte eller uventede forhold
• Eskaleringsproblemer fra tilt- eller feltkalibrering, som ikke kunne løses automatisk

Selvom den interne årsag kan variere, er det underliggende krav altid det samme:

Instrumentet skal være fysisk stabilt, korrekt nivelleret, ubesværet og i et rent optisk miljø, før kalibrering kan lykkes.

Når denne basislinje ikke kan etableres i tide, stopper kalibreringen, og denne meddelelse vises.

Hvorfor værktøjet stopper i stedet for at “køre igennem”

Kalibrering er, hvor instrumentet verificerer og opdaterer sin interne geometri:

• Aksejustering (den lodrette akse, den horisontale/trunnionakse og den optiske akse skal være på linje: venstre/højre rotation, op/ned rotation og linjen, som teleskopet faktisk kigger langs)
• Optisk centrering (om krydshåret, kameraets billede, prismetracker-optik og EDM (laser) strålen alle er justeret til samme sande optiske centerlinje af teleskopet)
• Encoder-forhold (hvordan de horisontale og lodrette vinkelencodere relaterer til teleskopet og akserne for at sikre nøjagtige og gentagelige rotationer)
• Kompensationsgrænser (grænsen, hvor systemet ikke længere vil forsøge at kompensere, da det ikke vil være pålideligt at gøre det)

Når akserne er korrekt justeret, roterer teleskopet omkring det sande bevægelsescenter, horisontale aflæsninger er de samme uanset sigtningsretning, lodrette aflæsninger stemmer overens, når teleskopet vendes "på hovedet", og geometrien opfører sig symmetrisk.

Når optikken er centreret, vil din sigtede placering via teleskopet og kameraet være den samme som din målte placering (hvor EDM rammer). Derudover vil din prismetracker-optik, når den er centreret på en prisme, også være den placering, EDM rammer, når den måler den.

Hvis kalibrering alligevel blev tilladt at fuldføre under dårlige forhold:

• Lodret geometri kunne være forkert
• Højdefejl kunne vokse med afstand
• Målinger kunne miste gentagelighed (et punkt målt to gange ville fremstå på forskellige steder)
• Nøjagtighedstab kunne forekomme uden advarsel

I stedet for at risikere stille unøjagtigheder stopper værktøjet tidligt og tydeligt.

Bedste metode til at løse: Nulstil og genopret gode forhold

Trin 1: Sluk og tænd værktøjet

Hvis meddelelsen instruerer dig i at genstarte:

• Sluk for værktøjet
• Vent et par sekunder
• Tænd det igen

Dette rydder midlertidige tilstande og forbereder systemet til et rent kalibreringsforsøg.

Trin 2: Bekræft at værktøjet er mekanisk nivelleret

Før du prøver kalibrering igen:

• Juster tripods ben, så hovedet er tæt på niveau. Brug en manuelt justerbar tribrach om nødvendigt, som POAW 71.
• Brug nivelleringsskruer omhyggeligt — sigt efter at være komfortabelt inden for rækkevidde, ikke bare “næsten centreret”

Tiltkompensation erstatter ikke korrekt mekanisk nivellering.

Trin 3: Sørg for en stabil opsætning

Sørg for:

• Værktøjet står på fast grund
• Der er ingen vibrationer fra fodtrin, vind, maskiner eller fleksible overflader
• Du står klart væk, mens kalibreringen kører

Selv subtile bevægelser kan få kalibreringen til at gå i stå eller time out.

Trin 4: Kontroller, at intet blokerer

Sørg for:

• Ingen genstande blokerer teleskopet (såsom tåge inde i linsen eller snavs)
• Spejle og linser er rene
• Ingen dæksler, tilbehør eller affald forstyrrer bevægelse eller optik

Trin 5: Kontroller lysforhold (især for feltkalibrering)

Hvis du arbejder indendørs eller udendørs i lyse forhold:

• Undgå reflekterende overflader under værktøjet
• Bloker stærkt sollys eller oplysning opad
• Sluk arbejdslys, der skinner opad
• Skygge eller mørklæg området under instrumentet om nødvendigt

Kalibreringsoptik er mere følsom over for stray light end ved normale målinger.

Trin 6: Kør kalibreringen igen

Når forholdene er korrigeret:

• Gentag kalibreringen
• I de fleste tilfælde fuldføres kalibreringen normalt, når basislinjeforholdene er genoprettet

Hvad denne meddelelse ikke betyder

Meddelelsen “Værktøj kunne ikke kalibrere” betyder ikke automatisk:

• En hardwarefejl
• Permanent skade
• At instrumentet har brug for service

I de fleste tilfælde afspejler det situationsbetingede forhold, der forhindrer kalibrering i at fuldføre sikkert.

Hvornår man skal eskalere

Hvis denne meddelelse:

• Vises gentagne gange under velkontrollerede forhold
• Fortsætter efter genstart, omhyggelig nivellering, stabilisering og ren optik
• Opstår på fladt, stabilt underlag med godt lys

Er det passende at kontakte support eller service.

Afsluttende påmindelse

Denne meddelelse findes for at beskytte målingernes integritet.

Ved at nulstille værktøjet og genoprette gode fysiske, geometriske og optiske forhold giver du instrumentet det, det behøver for at fuldføre kalibreringen korrekt og holde dine målinger pålidelige.
