Qu’est-ce qu’un rapport de mise en station ?

Un rapport de mise en station vous permet de consulter l’historique des différentes procédures et des différents résultats de mise en station utilisés pour votre projet. Plusieurs définitions doivent être comprises pour pouvoir utiliser efficacement ce rapport dans le cadre de votre travail. Le rapport est toutefois intuitif et vous devriez pouvoir l’assimiler rapidement.

Le rapport de mise en station vous permet de suivre la précision de votre processus de mise en station au fil du temps. Vous pourrez suivre les points de contrôle utilisés, les coordonnées de votre station totale pour chaque mise en station, l’écart potentiel de chaque mise en station et les paramètres PPM au moment de la mise en station.

De plus, la « zone de mesure représentée par le cercle vert » recommandée, calculée à partir de votre mise en station, si elle est activée, sera enregistrée sous forme d’image dans votre rapport après chaque mise en station.

Les rapports de mise en station sont un excellent outil pour suivre et résoudre les problèmes liés à votre implantation et à vos mesures, notamment parce que les données de points exportées (telles que les données de points implantés et de points mesurés) enregistrent également la station avec laquelle un point a été mesuré. Vous pouvez facilement vérifier votre travail à l’aide de ce rapport.

Pour référence, consultez cet article pour exporter les informations sur les points.

Démonstration du rapport de mise en station

Emplacement de l’application Rapport de mise en station

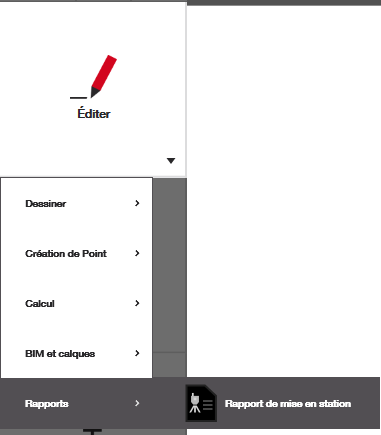

L’application de rapport de mise en station se trouve sous l’icône de modification sur l’écran d’accueil. Accédez à la section des rapports pour pouvoir exporter un rapport de mise en station :

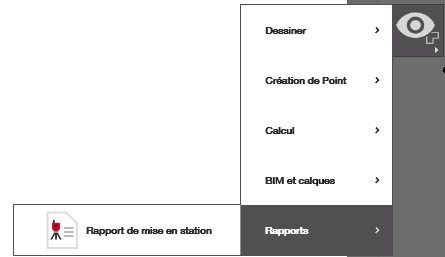

Elle se trouve également dans l’onglet des applications de mesure autre que de mesure sur l’écran de vue CAO :

Paramètres du rapport

Vous pouvez ajuster les paramètres du rapport avant l’exportation via l’écran d’exportation :

Utilisez cette zone pour ajuster votre modèle ou modifier le format de votre rapport entre .xlsx et .pdf.

Quels paramètres pouvez-vous ajuster sous « Modifier le modèle ? »

Vous pouvez ajuster les éléments affichés dans l’en-tête et le pied de page de votre modèle, ainsi que l’emplacement de l’en-tête. Personnalisez ce rapport selon vos besoins.

Modifiez les images et ajustez les informations si nécessaire :

Informations d’en-tête d’un rapport de mise en station

Le rapport de mise en station commence par un en-tête :

Il indique le projet et le chantier à partir desquels le rapport de mise en station est extrait, la date du rapport, les unités (définies dans les paramètres HCL) et le paramètre de tolérance au moment de l’exportation (également défini dans les paramètres ; consultez cet article pour plus d’informations sur les tolérances).

Informations du tableau d’un rapport de mise en station

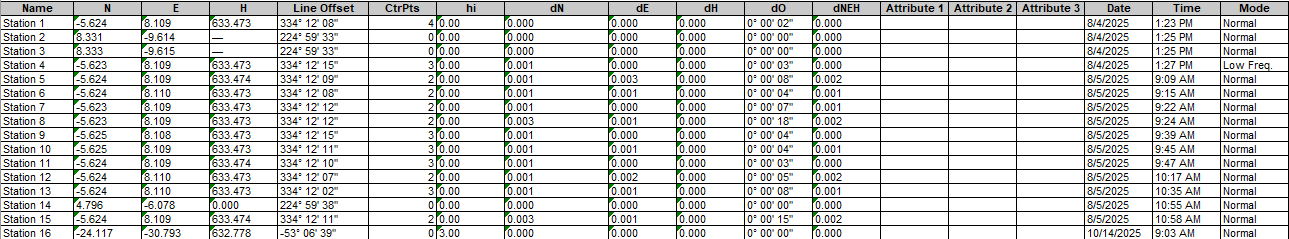

Immédiatement après l’en-tête, un tableau apparaît avec toutes les stations associées au chantier du projet à partir duquel le rapport a été exporté :

Voici la liste des informations fournies :

• Nom : Nom du point de la station
• NEH : Informations relatives aux coordonnées de la station
• Points de contrôle : Ces données indiquent le nombre de points de contrôle mesurés au cours du processus de mise en station.
  • Si la valeur affichée est « 0 », cela signifie que vous avez effectué une mise en station « sur un point de contrôle »
• hI : Il s’agit de la hauteur d’instrument saisie sur la tablette après la mise en station (probablement utilisée uniquement lors d’une mise en station sur un point de contrôle).
• dN, dE, dH, dO : Ces valeurs indiquent les écarts de votre configuration de mise en station après la mesure des points de contrôle et le calcul de l’emplacement de la station.
• Attributs 1 à 3 : Attributs ajoutés manuellement au point de mise en station dans le logiciel.
• Date/Heure : Journal indiquant la date et l’heure auxquelles la mise en station a été effectuée.
• Mode : Indique si l’outil était en mode d’étalonnage normal ou basse fréquence lors de la mise en station. Consultez cet article sur l’étalonnage pour comprendre la différence entre les modes.

Informations sur chaque mise en station dans un rapport de mise en station

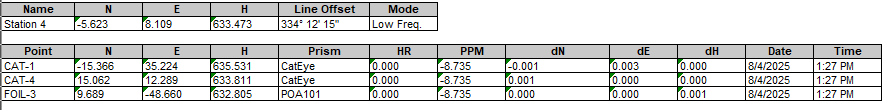

Chaque mise en station individuelle contient des informations sur les points de contrôle utilisés, ainsi que les horodatages :

Comme l’indique la capture d’écran, chaque mise en station effectuée contient le nom de la station, les coordonnées de la station et le mode de fréquence défini lors de l’étalonnage. S’il est activé pendant la mise en station, le « cercle vert » représentant la zone de mesure recommandée apparaît également ici sous forme d’image.

De plus, chaque point utilisé lors de la mise en station, le prisme associé, l’horodatage et même les paramètres PPM au moment de la mesure (consultez cet article) seront inclus.

Toutes ces informations seront très utiles pour comparer les points implantés et mesurés ou pour examiner l’avancement de l’implantation sur un projet.
