Mit jelent a „Mérőállomás részletei” információ a mérőállomás beállítása során?

A „Mérőállomás részletei” a mérőállomás beállítása utáni helymeghatározási bizalmat mutatják

A „Mérőállomás részletei” képernyő megjelenik azoknál a mérőállomás beállítási folyamatoknál, amelyek során a totálállomásnak koordinátapozíciót kell kiszámítania a mért vezérpontokhoz képest, például vezérpont beállításnál. Röviden, a mérőállomás részletei feltárják a potenciális hibákat és a koordinátapozíció számításának bizalmi szintjét, amelyet a totálállomás önmaga számára végzett.

Nehéz (és ijesztő) lehet megpróbálni értelmezni, mit jelent a mérőállomás részletei képernyő. Ezért míg a HCL megmutatja a mérőállomás pozícióhibáinak részleteit, más módszereket is alkalmaz vizuális segédletek biztosítására, hogy segítsen megérteni a részletek képernyőjén látott hibák következményeit. Olyan eszközök, mint a tűrési beállítások és a zöld kiosztási kör vizuális elemei nagyon hasznosak például a mérőállomás pontosságának megértéséhez, és nagyon intuitívak.

Ha nehezen érted a mérőállomás részleteit, próbáld meg használni a tűrési beállításokat és a zöld kiosztási kör vizuális elemeit annak meghatározására, hogy a mérőállomás pontossága megfelelő-e a munkádhoz. Az alábbiakban azonban részletesebben is elmagyarázzuk a Mérőállomás részletei képernyőt.

A „Mérőállomás részletei” egy „Legjobb illeszkedés” helyzetből magyarázza a mérőállomás információkat

Ha emlékszel a vezérpontokkal történő mérőállomás beállítás koncepciójára, a totálállomás egyszerűen megméri az egyes vezérpontokat, és meghatározza, hogy a vezérpont beállítás mennyire egyezik meg a vezérpontok digitális tervben való elrendezésével.

Gyakorlati (és körültekintő) feltételezés, hogy valószínűleg lesznek hibák a mérőállomás beállítása során, hiszen senki sem tökéletes. Ezért fontos minél több információt szerezni ezekről a hibákról, hogy csökkenteni lehessen azok hatását a kiosztás és mérés során.

Amikor a vezérlőegység megméri az egyes vezérpontokat és megpróbálja illeszteni őket a tervhez, egy „legjobb illeszkedés” elemzést végez. Más szóval, meghatározza, mely vezérpontok a valószínűleg pontosabbak az általa mért szögek és távolságok alapján, miközben figyelembe veszi a vezérlőegység és a vezérpontok közötti távolságméréseket is. A háttérben sok háromszögelés zajlik.

Ezekkel a különböző mérésekkel – szögmérésekkel és távolságmérésekkel – a totálállomás meghatározza saját koordinátapozícióját ezekhez a vezérpontokhoz képest. Ismételten, ez a „legjobb illeszkedés” elemzés után történik a megadott vezérpontokkal.

„Mérőállomás részletei” megértése – egy példa

Az alábbi példában megmutatom, hogy a munkaterületemen 3 vezérpontot mértem: CAT-4, FOIL-3 és CAT-1

Látható, hogy vannak hibák a mért pontok között:

• FOIL-3 és CAT-4 közötti távolság 19 mm-rel rövidebb, mint a tervben
• CAT-4 és CAT-1 közötti távolság 4 mm-rel hosszabb, mint a tervben
• CAT-1 és FOIL-3 közötti távolság 18 mm-rel rövidebb, mint a tervben

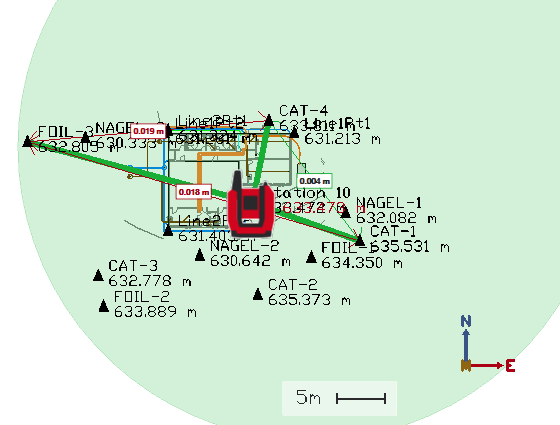

A totálállomás ezt észleli, majd megtalálja a vezérpontok „legjobb illeszkedését” együttműködésükhöz. Megmutatja, hogyan tette ezt, a mért pontokhoz tartozó Mérőállomás információk képernyőjének megjelenítésével:

A „legjobb illeszkedés” elemzés során a totálállomás valószínűleg felismerte, hogy a CAT-4 és CAT-1 valószínűleg jobb vagy pontosabb vezérpontok, míg a FOIL-3 valószínűleg hibákhoz vezetett. Ezért láthatod, hogyan „mozgatta” a vezérpontokat a mért helyükről arra a helyre, amely a legjobban illeszkedik egymáshoz.

Például a FOIL-3-at 4 mm-rel délre, és 19 mm-rel keletre mozgatta a terv szerinti helyzethez képest.

Miután elvégezte ezt a legjobb illeszkedést, a „Mérőállomás részletei” panelen megmutatja, mennyire bízik abban, hogy a saját maga számára kiszámított koordinátán helyezkedik el:

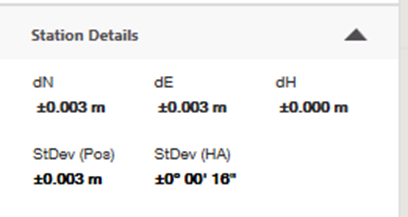

Figyeld meg, hogy minden érték mellett (+/-) ikon van. Ez azt jelzi, hogy a totálállomás által meghatározott koordinátán potenciális helyzeti hiba lehet 3 mm észak/dél, 3 mm kelet/nyugat irányban, valamint +/- 16 ívmásodperc szöghiba. Mindez végül +/- 3 mm „helymeghatározási” hibához vezet.

Ez azt jelenti az alkalmazásaid szempontjából, hogy a zöld kiosztási kör és a tűrési beállítások alapján a legjobban megítélheted, megfelelő-e a mérőállomás beállítása. Ha azon gondolkodsz, hogy ez „jó” beállítás-e, azt neked kell eldöntened, hiszen hibák vannak, de a mérőállomás beállítási folyamat biztosítja, hogy elegendő információt kapj arról, mik lehetnek ezek a hibák és hogyan befolyásolhatják a munkádat.

Jelent-e a „Mérőállomás részleteiben” lévő hiba pontatlanságot?

Fontos megérteni, hogy amikor beállítasz egy műszert, az csupán azt számolja ki, hol van a vezérlőegység koordinátája. Miután beállítottad a műszert, természetesen a totálállomás pontosan kiosztja és méri a pontokat a terv szerinti méretekkel, figyelembe véve, hogy a végfelhasználó ügyeljen a prizmaszár függőleges tartására, a helyes időjárási feltételek beállítására stb. Sok tényező befolyásolhatja a pontosságot a helymeghatározáson túl.

A „helymeghatározási” hiba azt jelenti, hogy ha másnap visszatérnél és újra beállítanád a műszert a vezérpontokon, akkor milliméteres eltérés lehet a pontok helyzetében a különböző beállítások között nap mint nap.

Ezért jó gyakorlat nagyon stabil vezérpontokat létrehozni a munkaterületen, és azokat következetesen használni a projekt során. Ez segít abban, hogy a kiosztás és a mérések nap mint nap következetesek és pontosak legyenek. További információkért a vezérpontok legjobb gyakorlatairól lásd ezt a cikket.
