Az eszköz nem tudott kalibrálni

Ez a cikk elmagyarázza, mi okozza az „Az eszköz nem tudott kalibrálni” üzenetet, és gyakorlati lépéseket kínál a megoldására, függetlenül attól, hogy az dőléskalibráció vagy mezőkalibráció során jelentkezett-e.

A hibához kapcsolódó al-hibakódok: „Dőlés: Ismeretlen,” „Dőlés 5: Időtúllépés,” „Dőlés 1: Általános kivétel,” „Dőlés 11: Hibás állapot,” „Mező 11: Hibás állapot,” „Mező 1: Általános kivétel,” „Mező: Új célkereszt eltérés a határérték felett,” „Mező: Új tengelyhiba a határérték felett,” „Mező: Új kollimációs hiba a határérték felett,” „Mező: Ismeretlen,” „Mező 5: Időtúllépés.”

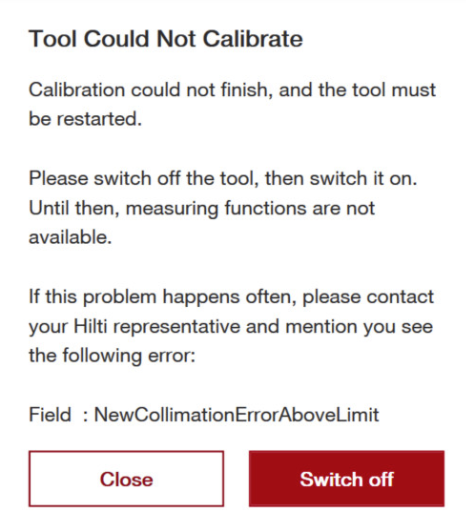

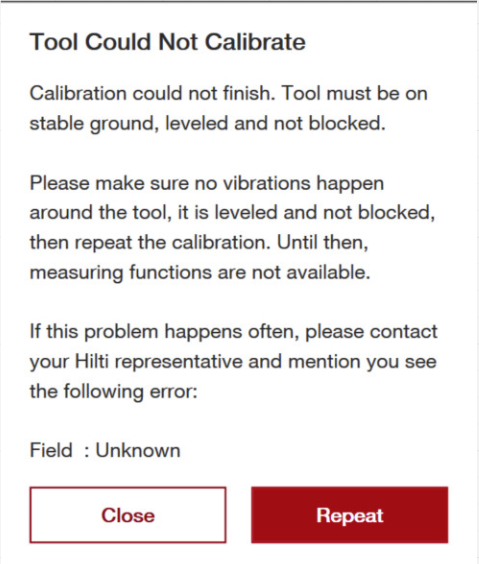

Mit jelent az „Az eszköz nem tudott kalibrálni” üzenet

Az „Az eszköz nem tudott kalibrálni” üzenet egy végső visszalépési üzenet, amely akkor jelenik meg, amikor az eszköz nem tud sikeresen befejezni egy kalibrációs ciklust.

Ellentétben a specifikusabb üzenetekkel (például Az eszköz instabil vagy Az eszköz túl dőlt a szintezéshez), ez az üzenet azt jelenti:

A kalibrációs folyamat nem tudott érvényes vagy megbízható eredményt elérni, függetlenül az adott okoktól.

Ekkor az eszköz szándékosan leállítja a kalibrációt a pontatlan geometria elkerülése érdekében, és újraindítást igényelhet a próbálkozás előtt.

Miért vezethet többféle probléma ehhez az üzenethez

Ez az üzenet sokféle belső útvonalon keresztül megjelenhet, többek között:

• Kalibrációs időtúllépések
• Kalibrációs eredmények a megengedett határokon kívül
• Átmeneti hibás vagy meghatározatlan belső állapotok
• Ismeretlen vagy váratlan körülmények
• Automatikusan nem megoldható dőlés- vagy mezőkalibrációs problémák továbbítása

Míg a belső ok eltérő lehet, az alapvető követelmény mindig ugyanaz:

Az eszköznek fizikailag stabilnak, helyesen szintezettnek, akadálymentesnek és tiszta optikai környezetben kell lennie a kalibráció sikeréhez.

Ha ezt az alapot nem lehet időben megteremteni, a kalibráció leáll, és megjelenik ez az üzenet.

Miért áll le az eszköz ahelyett, hogy „átnyomná” a kalibrációt

A kalibráció során az eszköz ellenőrzi és frissíti belső geometriáját:

• Tengelyek igazítása (a függőleges tengely, a vízszintes/dőlési tengely és az optikai tengelynek egyvonalban kell lenniük: bal/jobb forgás, fel/le forgás, és az a vonal, amerre a távcső ténylegesen néz)
• Optikai középre állítás (hogy a célkereszt, a kamera képe, a prizmatartó optikája és az EDM (lézer) sugár mind egyazon valódi optikai középvonalra legyenek állítva a távcsőben)
• Encoder kapcsolatok (hogyan viszonyulnak a vízszintes és függőleges szög-enkóderek a távcsőhöz és tengelyekhez a pontos és ismételhető forgások biztosítása érdekében)
• Kompenzációs határok (az a határ, amelynél a rendszer már nem próbál kompenzálni, mert az megbízhatatlan lenne)

Ha a tengelyek helyesen vannak igazítva, a távcső forgása a valódi mozgásközéppont körül történik, a vízszintes értékek ugyanazok a látásiránytól függetlenül, a függőleges értékek egyeznek, ha a távcső „fejjel lefelé” fordul, és a geometria szimmetrikusan viselkedik.

Ha az optika középre van állítva, a távcső és a kamera által célozott hely ugyanaz lesz, mint a mért hely (ahol az EDM talál). Ezenkívül a prizmatartó optikája, ha egy prizma közepén van, szintén azon a helyen lesz, ahol az EDM méréskor talál.

Ha a kalibrációt gyenge körülmények között is befejeztetnék:

• A függőleges geometria hibás lehet
• A magassághibák távolsággal növekedhetnek
• A mérések ismételhetősége elveszhet (egy pont kétszeri mérése eltérő helyeken jelenhet meg)
• Pontosságvesztés történhet figyelmeztetés nélkül

A néma pontatlanságok kockázata helyett az eszköz korán és egyértelműen leáll.

A legjobb megoldás: Az eszköz újraindítása és a jó körülmények helyreállítása

1. lépés: Kapcsolja ki és be az eszközt

Ha az üzenet újraindítást javasol:

• Kapcsolja ki az eszközt
• Várjon néhány másodpercet
• Kapcsolja vissza

Ez törli az átmeneti állapotokat, és előkészíti a rendszert egy tiszta kalibrációs próbálkozásra.

2. lépés: Ellenőrizze, hogy az eszköz mechanikusan szintezett-e

Mielőtt újra megpróbálná a kalibrációt:

• Állítsa be a tripod lábait, hogy a fej közel legyen a vízszinthez. Szükség esetén használjon kézzel állítható tribrachot, például a POAW 71-et.
• Óvatosan használja a szintező csavarokat — törekedjen arra, hogy kényelmesen a tartományon belül legyen, ne csak „alig középen”

A dőléskompenzáció nem helyettesíti a helyes mechanikai szintezést.

3. lépés: Biztosítson stabil beállítást

Győződjön meg róla, hogy:

• Az eszköz szilárd talajon áll
• Nincs rezgés léptek, szél, gépek vagy rugalmas felületek miatt
• Kalibráció közben távol áll

Még az apró mozgások is okozhatják a kalibráció megakadását vagy időtúllépést.

4. lépés: Ellenőrizze, hogy semmi nincs elzárva

Biztosítsa, hogy:

• Nincsenek tárgyak, amelyek akadályozzák a távcsövet (például pára a lencsében vagy szennyeződés)
• A tükrök és lencsék tiszták
• Nincsenek takarók, kiegészítők vagy törmelékek, amelyek akadályozzák a mozgást vagy az optikát

5. lépés: Szabályozza a fényviszonyokat (különösen mezőkalibráció esetén)

Ha beltéren vagy erős fényviszonyok között dolgozik:

• Kerülje a visszaverő felületeket az eszköz alatt
• Árnyékolja az erős napfényt vagy felfelé irányuló fényt
• Kapcsolja ki a felfelé világító munkalámpákat
• Szükség esetén árnyékolja vagy sötétítse az eszköz alatti területet

A kalibráció optikája érzékenyebb a szórt fényre, mint a normál mérések során.

6. lépés: Futtassa újra a kalibrációt

Ha a körülmények helyreálltak:

• Ismételje meg a kalibrációt
• Többnyire a kalibráció normálisan befejeződik, ha az alapfeltételek helyreálltak

Mit nem jelent ez az üzenet

Az „Az eszköz nem tudott kalibrálni” üzenet nem jelzi automatikusan:

• Hardverhibát
• Állandó károsodást
• Az eszköz szervizelésének szükségességét

Az esetek többségében olyan helyzeti körülményeket tükröz, amelyek megakadályozzák a kalibráció biztonságos befejezését.

Mikor kell továbbítani a problémát

Ha ez az üzenet:

• Ismétlődően megjelenik jól kontrollált körülmények között
• Újraindítás, gondos szintezés, stabilizálás és tiszta optika után is fennáll
• Sík, stabil talajon és jó világítás mellett jelentkezik

Akkor érdemes kapcsolatba lépni a támogatással vagy a szervizzel.

Végső emlékeztető

Ez az üzenet a mérési integritás védelmére szolgál.

Az eszköz újraindításával és a jó fizikai, geometriai és optikai körülmények helyreállításával megadja az eszköznek azt, amire szüksége van a kalibráció helyes befejezéséhez, és mérési eredményei megbízhatóak maradnak.
